Лазерное сканирование и обмерные работы водоотводящего тракта гидроагрегата Белореченской ГЭС

3D обмеры водоотводящего тракта гидроагрегата Белореченской ГЭС

20.06.2017 г.

Специалисты инженерной компании «НГКИ» оперативно выполнили проект по точным 3D обмерам водоотводящего тракта гидроагрегата Белореченской ГЭС, которая расположена на реке Белая в Краснодарском крае, близ города Белореченск. Обмерные работы на этом объекте энергетики были проведены нашими специалистами по технологии лазерного сканирования в рамках масштабного комплекса мероприятий по реконструкции и переоборудованию этой гидроэлектростанции.

Белореченская ГЭС является второй и замыкающей ступенью каскада из двух гидроэлектростанций на реке Белая в Краснодарском крае. Данная станция была построена по деривационной схеме, в которой используется достаточно большой уклон реки, и введена в эксплуатацию в сентябре 1954 года. Необходимая концентрация воды в ГЭС такого типа создаётся посредством деривации, когда вода отводится из речного русла через специальные спрямлённые водоотводы, уклон которых значительно меньше среднего реки. Таким образом вода подводится непосредственно к зданию ГЭС. В системе Белореченской ГЭС используется перепад высот между реками Белая и Пшиш. В состав сооружений этой электростанции входят насыпная земляная плотина на реке Белая, эксплуатационный водосброс, водоприёмник, деривационный канал длиной 8,7 км, насыпная земляная плотина на реке Ганжа, соединительный канал длиной 1,1 км, напорный бассейн, напорный узел, напорные водоводы длиной 156 метров, собственно здание ГЭС, отводящий канал в реку Пшиш длиной 192 метра. Белореченская гидроэлектростанция является самой крупной ГЭС в Краснодарском крае, её мощность составляет 48 МВт, а среднегодовая выработка электроэнергии — 193,5 млн кВт·ч.

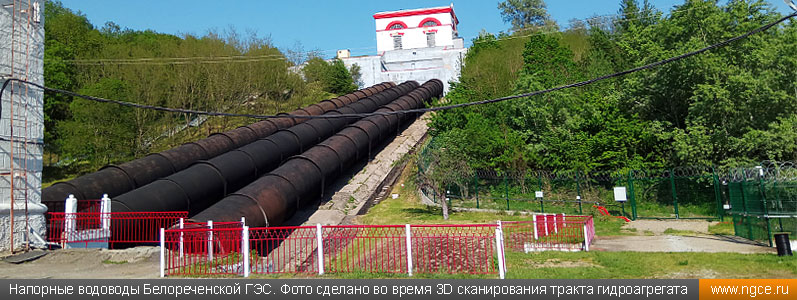

Напорные водоводы Белореченской ГЭС. Фото сделано во время лазерного сканирования тракта гидроагрегата

Оборудование Белореченской ГЭС отработало более 50 лет и устарело как физически, так и морально, станция много лет нуждалась в реконструкции. В 2017 году, наконец, реконструкция была начата. На объекте энергетики проводятся капитальные и текущие работы по ремонту основного и вспомогательного оборудования. Комплекс работ рассчитан на 3 года и включает в себя ремонт и техническое обслуживание деривационных водоводов и каналов, оборудования головных сооружений, таких как сегментные затворы, водосливные плотины, а также многие другие виды работ. Кроме того, планируется замена гидроагрегатов и увеличение мощности станции после реконструкции.

Для выполнения обмеров водоотводящего тракта гидроагрегата Белореченской ГЭС в рамках комплекса мероприятий по реконструкции и переоборудованию станции были приглашены специалисты инженерной компании «НГКИ».

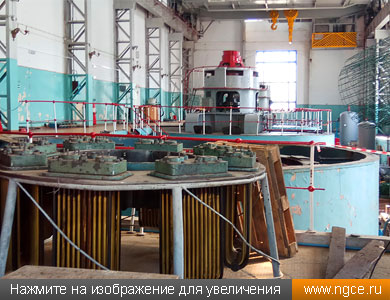

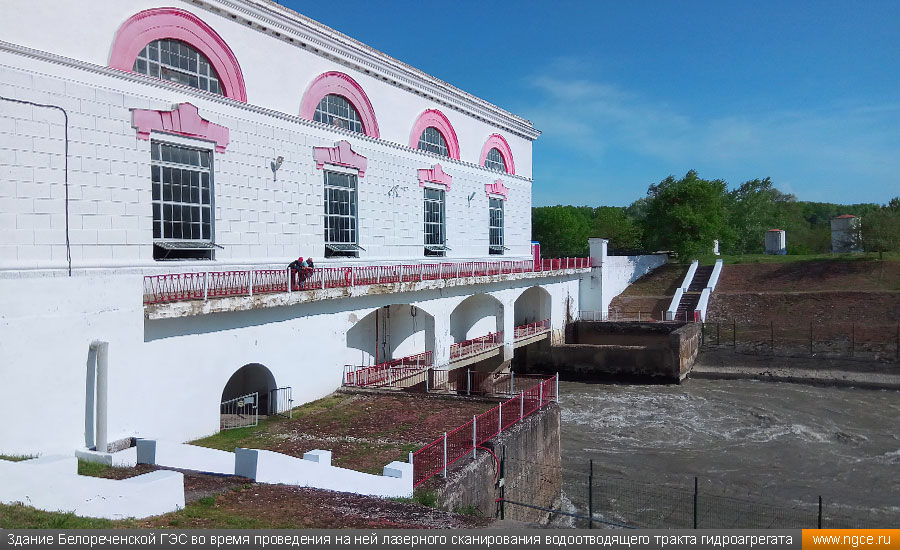

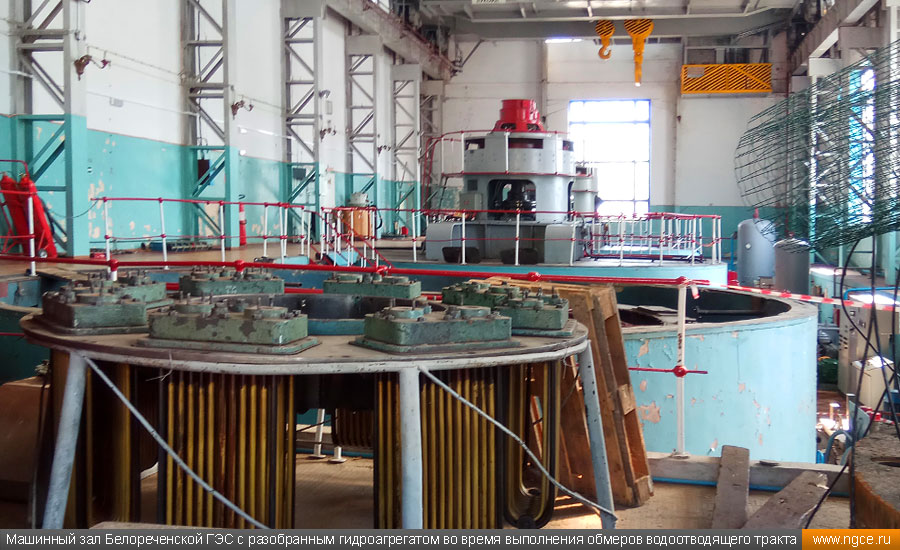

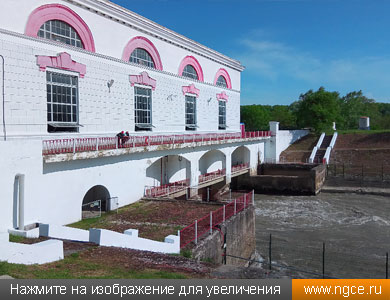

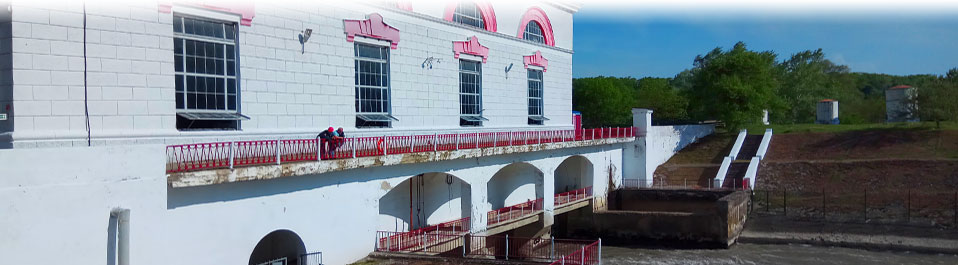

Здание Белореченской ГЭС во время проведения на ней лазерного сканирования водоотводящего тракта гидроагрегата Машинный зал Белореченской ГЭС с разобранным гидроагрегатом во время выполнения обмеров водоотводящего тракта

Наша компания уже неоднократно выполняла инженерные изыскания и обмерные работы на других ГЭС и накопила большой опыт точных обмеров как гидроэлектростанций в целом, так и их отдельных гидроагрегатов и систем. Среди выполненных нами проектов в области гидроэнергетики можно особо выделить следующие:

точные обмерные работы трактов и статоров гидроагрегатов Верхнетуломской ГЭС;
лазерное сканирование и моделирование разрушенных гидроагрегатов Саяно-Шушенской ГЭС после аварии;
съёмку и контроль геометрии спиральных камер трёх гидроагрегатов Саяно-Шушенской ГЭС;
исполнительную съёмку подготовку моделей и обмерных чертежей ОРУ Саяно-Шушенской ГЭС;
лазерное сканирование и построение точных обмерных 3D моделей сооружений и территории Майнской ГЭС;
обмерные работы с 3D моделированием порталов и созданием топографических планов ОРУ Зейской ГЭС;
лазерное сканирование и создание топографических планов строящейся Рогунской ГЭС.

Поскольку наши специалисты имеют богатый опыт проведения обмерных работ на различных гидроэлектростанциях, технология производства работ на Белореченской ГЭС с самого начала не вызывала никаких сомнений.

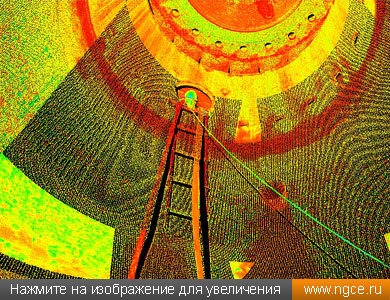

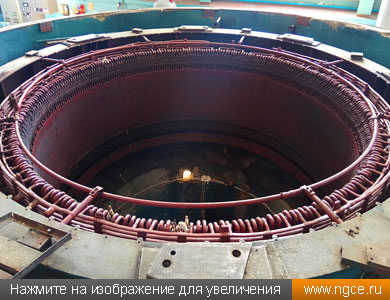

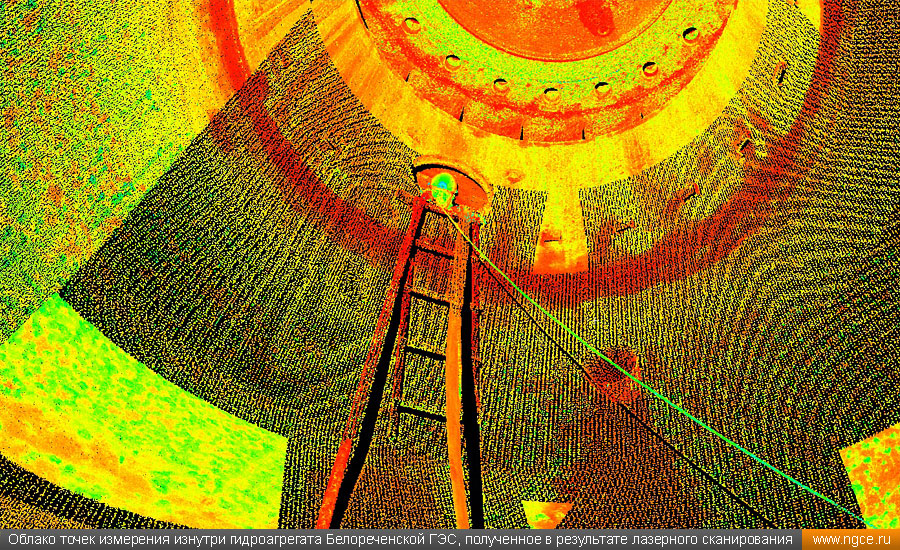

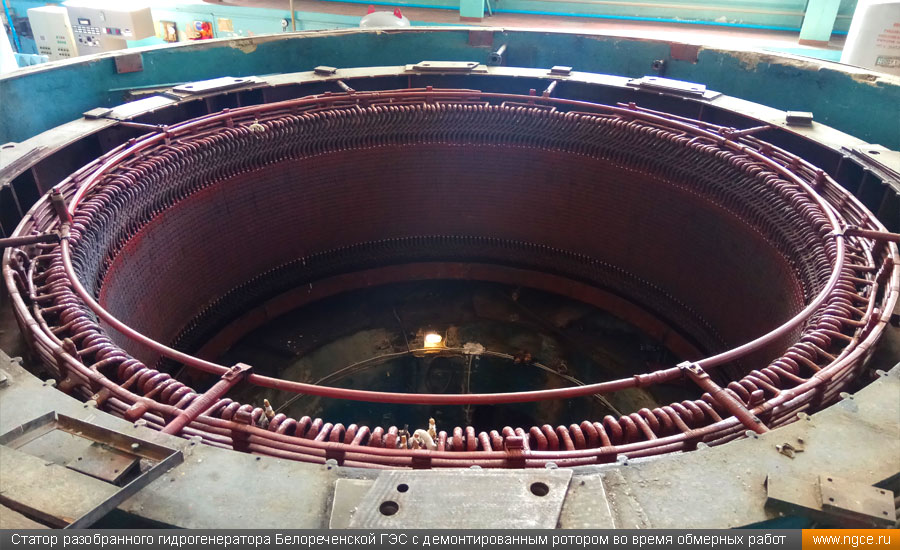

Статор разобранного гидрогенератора Белореченской ГЭС с демонтированным ротором во время обмерных работ Облако точек измерения изнутри гидроагрегата Белореченской ГЭС, полученное в результате лазерного сканирования

Традиционными для подобных объектов были и трудности, такие как сложность проникновения в тракт специалиста вместе с 3D лазерным сканером, кромешная темнота внутри, большая сырость и капающая со сводов вода. Поскольку ротор генератора гидроагрегата на момент проведения обмерных работ был уже демонтирован, нам удалось также дополнительно произвести лазерное сканирование верхней части тракта со стороны генератора. Все необходимые обмеры водоотводящего тракта гидроагрегата Белореченской ГЭС были выполнены всего за один рабочий день.

На камеральном этапе была проведена сшивка сканов в единую точечную модель, а также её очистка от посторонних шумов. Поскольку наш Заказчик, которым выступил проектный институт, уже давно работает с данными 3D лазерного сканирования, у его специалистов имеется достаточный опыт моделирования по облакам точек измерений. По этой причине в качестве итоговой продукции институт предпочёл получить от нас сшитую точечную трёхмерную модель водоотводящего тракта гидроагрегата Белореченской ГЭС.

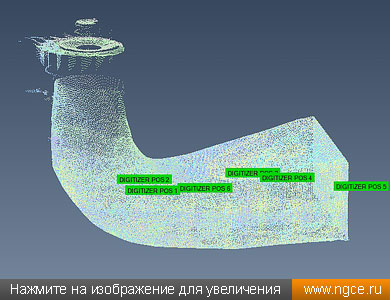

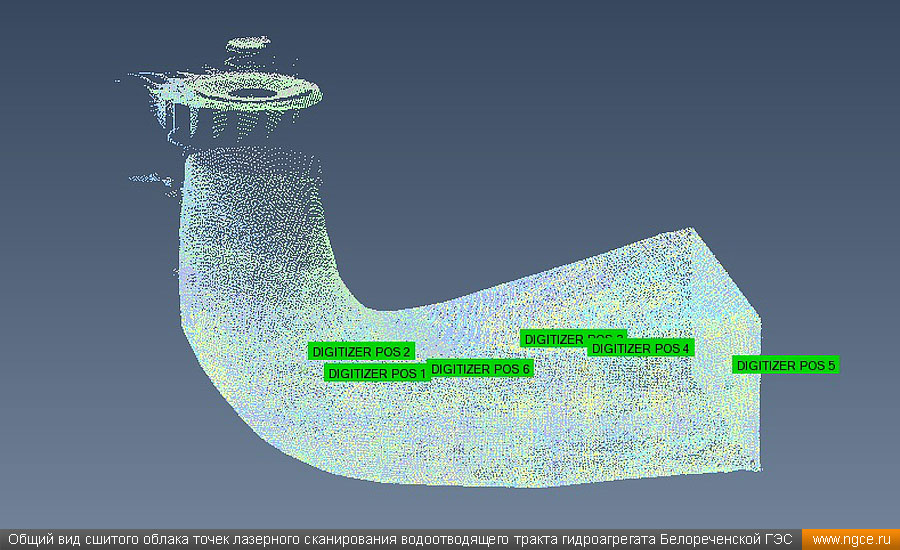

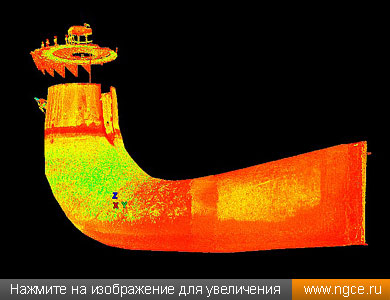

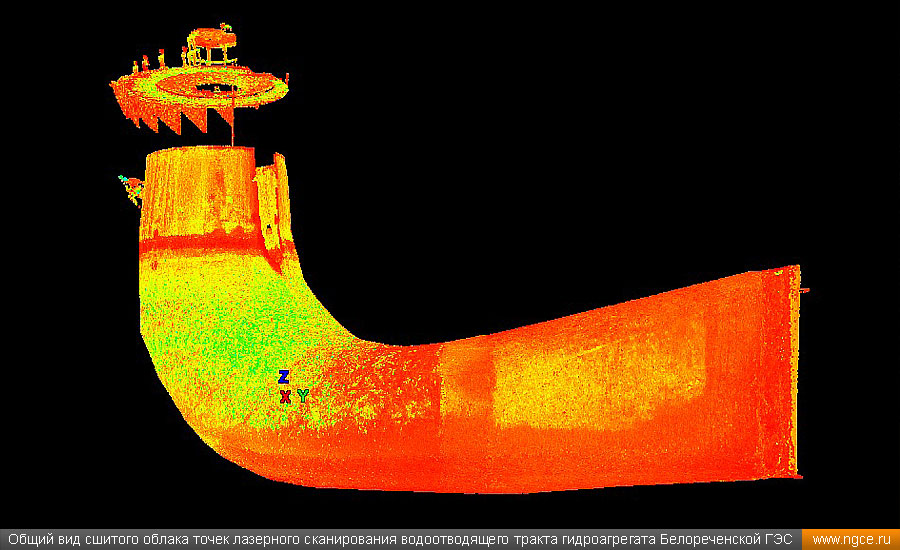

Общий вид сшитого облака точек лазерного сканирования водоотводящего тракта гидроагрегата Белореченской ГЭС Общий вид сшитого облака точек лазерного сканирования водоотводящего тракта гидроагрегата Белореченской ГЭС

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ и инженерных изысканий на различных объектах промышленности и энергетики с применением технологии лазерного сканирования, которая позволяет существенно сократить финансовые и временные затраты на получение максимально подробной, точной и актуальной информации об объекте съёмки. Кроме того, обмерные работы, проводимые методом лазерного сканирования, дают возможность быстро и с очень высокой точностью определить фактические размеры, геометрию и реальное расположение конструкций и оборудования. По результатам произведённых обмеров наши специалисты создают трёхмерные твердотельные, каркасные и mesh модели или же составляют традиционные плоские обмерные чертежи объектов съёмки или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Прочитать более подробное описание всех видов выполняемых нами работ в данном сегменте рынка и узнать, какие отчётные материалы получает Заказчик работ, вы можете на специальной странице раздела «Услуги» нашего сайта, которая называется «Обмерные работы и инженерные изыскания на объектах промышленности и энергетики».
