Лазерное сканирование и построение точных исполнительных 3D моделей бестарного хранилища сахара

Лазерное сканирование и 3D моделирование бестарного хранилища сахара

17.11.2017 г.

Специалисты инженерной компании «НГКИ» оперативно выполнили проект по обмерных работам и построению точных исполнительных 3D моделей бестарного хранилища сахара в Тамбовской области по заказу крупнейшего российского агропромышленного холдинга. Обмерные работы в гигантском хранилище сахара были произведены методом лазерного сканирования.

Крупнейший в России агропромышленный холдинг, производящий сахар, принял на своём предприятии программу повышения качества учёта товарных запасов продукции. Как раз этой осенью в холдинге вводилось в эксплуатацию громадное современное бестарное хранилище (силос) проектным объёмом 65000 тонн сахара.

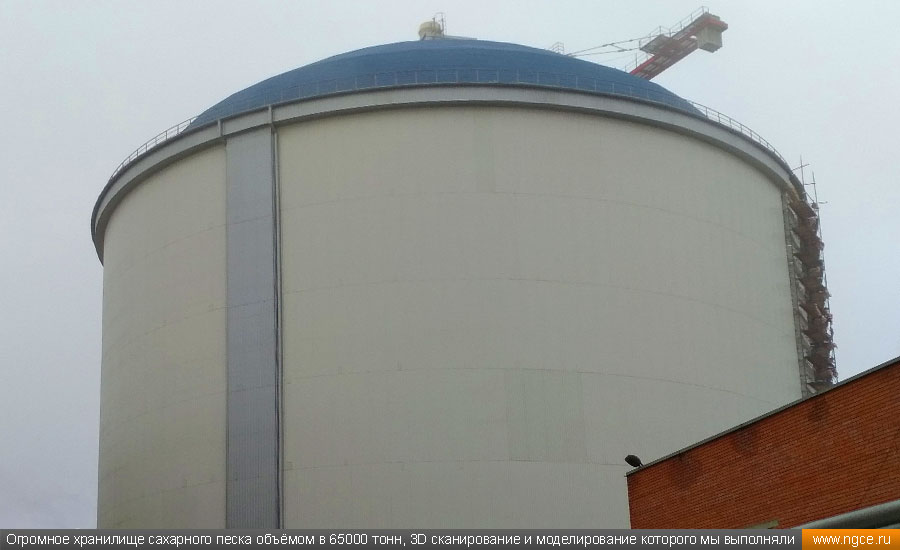

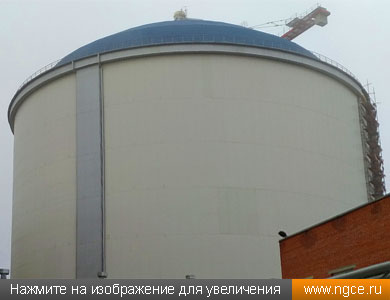

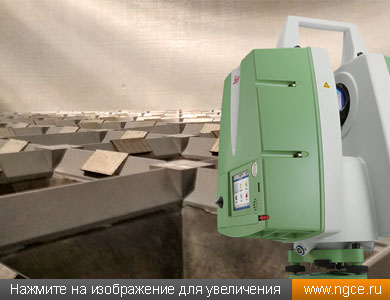

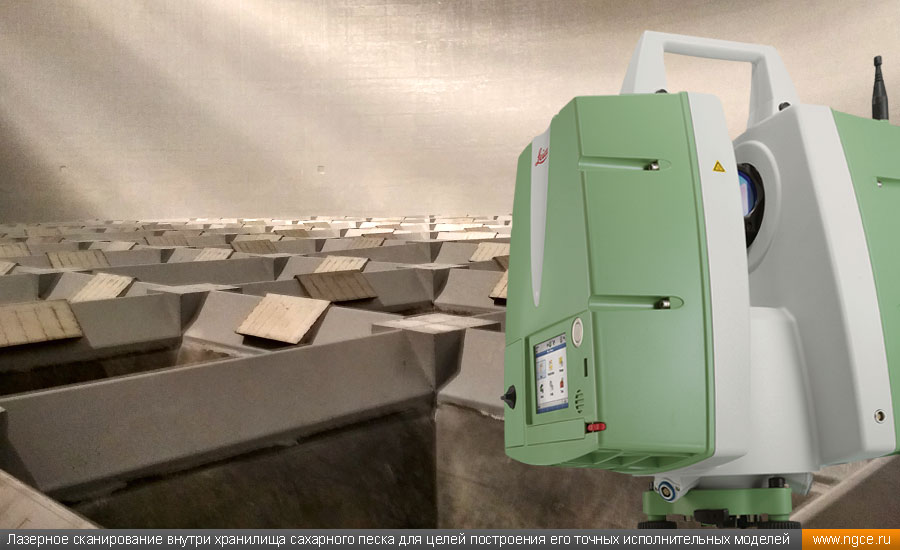

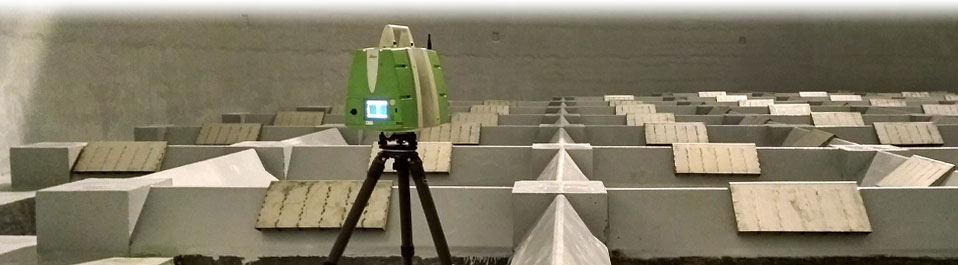

Огромное хранилище сахарного песка объёмом в 65000 тонн, 3D сканирование и моделирование которого мы выполняли Лазерное сканирование внутри хранилища сахарного песка для целей построения его точных исполнительных моделей

Поскольку наша компания ранее уже производила обмеры силосов с зерном для этого же холдинга, его коммерческий отдел вновь обратился к нам с просьбой оперативно выполнить точные обмеры внутреннего пространства хранилища (за день до запуска в эксплуатацию) и построить его исполнительную 3D модель для целей получения возможности регулярных замеров объёма сахара в хранилище.

В отличие от обычных силосов, имеющих один конус для ссыпания продукции из хранилища, в этом гигантском силосе для хранения сахарного песка таких конусов на дне оказалось аж 97! Мы очень постарались обмерить все ссыпные конуса в хранилище, но из-за очень ограниченного времени, предоставленного нам для съёмки, такой возможности просто не было физически. Кроме того, часть конусов, расположенных в самом центре хранилища, были попросту недоступны для обмеров, а на изобретение метода их съёмки также не хватало времени. Поэтому на облаках точек лазерного сканирования некоторых конусов образовались «тени», которые пришлось затягивать путём копирования на их место моделей соседних конусов, благо все они были однотипными, так что это никак не сказалось на точности итоговых 3D моделей.

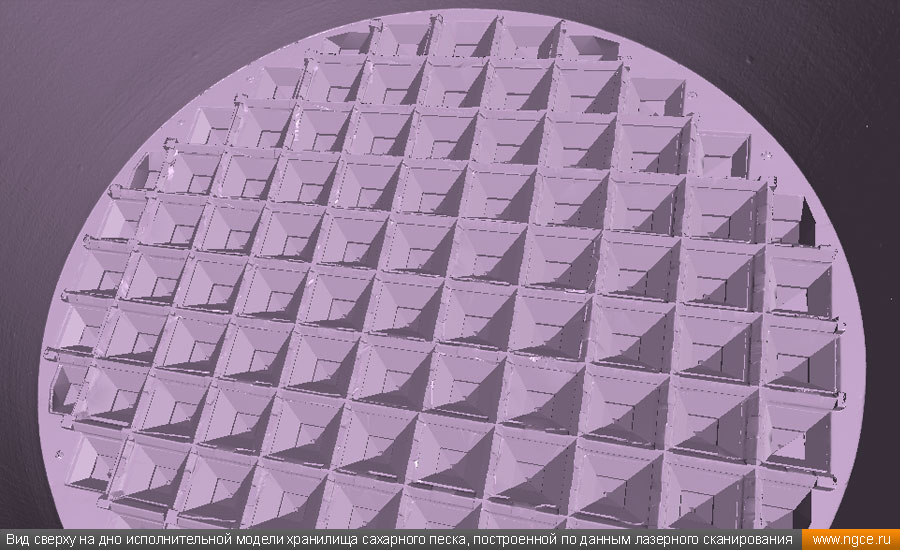

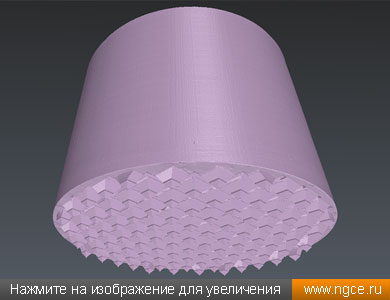

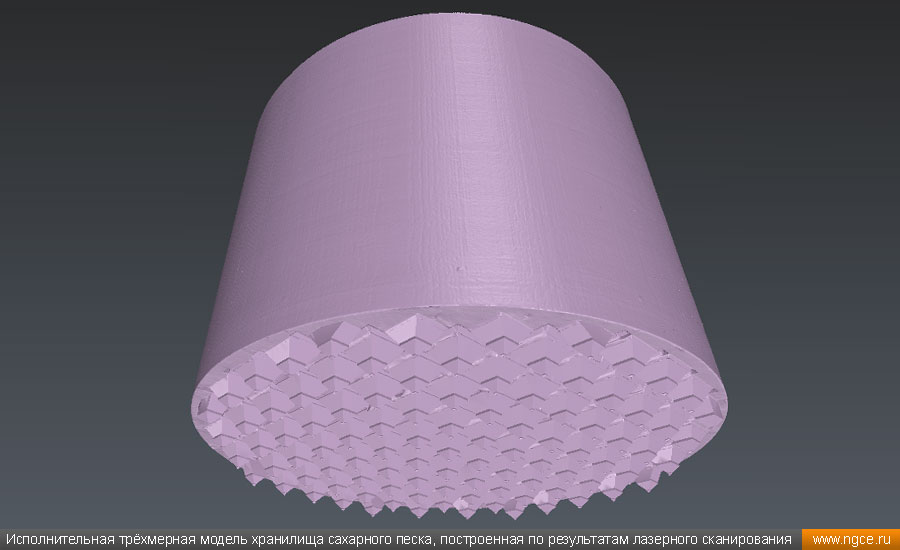

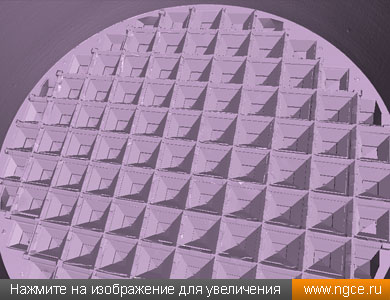

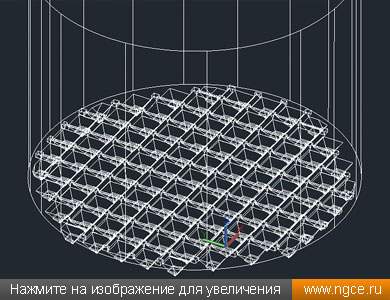

Исполнительная трёхмерная модель хранилища сахарного песка, построенная по результатам лазерного сканирования Вид сверху на дно исполнительной модели хранилища сахарного песка, построенной по данным лазерного сканирования

Обмеры сахарного хранилища методом лазерного сканирования были проведены нашими специалистами лазерным сканером Leica ScanStation P20, который позволяет выполнять измерения с очень высокой точностью.

По данным лазерного сканирования мы подготовили для Заказчика две обмерные 3D модели:
— твердотельную исполнительную модель силоса в формате DWG, предназначенную для проектных подразделений Заказчика;
— высокоточную триангуляционную mesh-модель внутренней поверхности хранилища сахара в формате MSH для целей определения объёма хранения продукции.

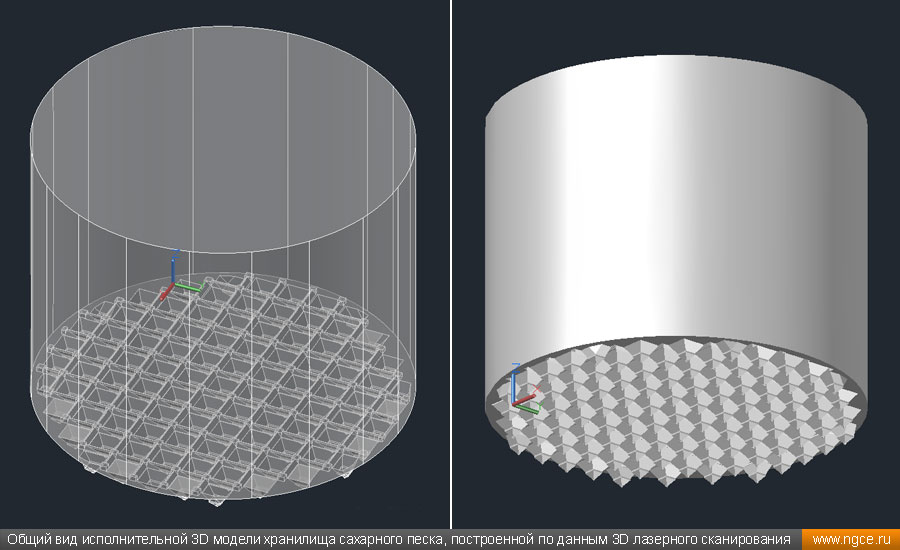

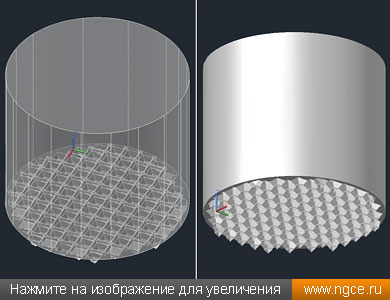

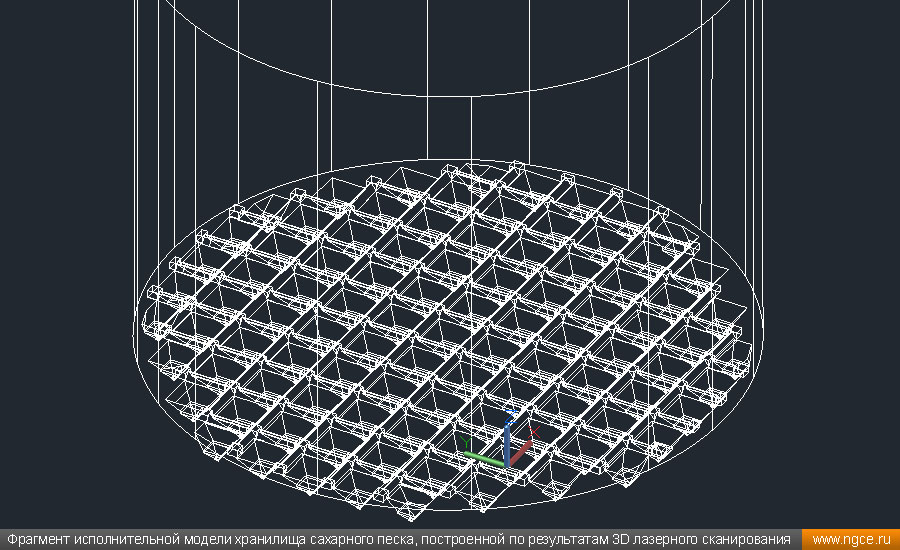

Фрагмент исполнительной модели хранилища сахарного песка, построенной по результатам 3D лазерного сканирования Общий вид исполнительной 3D модели хранилища сахарного песка, построенной по данным 3D лазерного сканирования

Инженерная компания «НГКИ» обладает очень богатым многолетним опытом проведения обмерных работ и точного определения объёмов хранения сыпучих материалов по данным съёмки для целей аудита или для инвентаризации складов сырья. Наши специалисты при производстве обмерных работ применяют современную технологию лазерного сканирования, которая даёт возможность детально обмерить и отразить форму бурта или поверхности кучи сыпучего материала на складах или в силосах, а после этого рассчитать необходимые объёмы с минимальной погрешностью. Подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы сможете найти на отдельной странице в разделе «Услуги» нашего сайта, которая называется «Точное определение объёмов сыпучих материалов и инвентаризация складов сырья».
