Обмеры: 3D сканирование, 3D модели, чертежи
Обмеры напольных складов методом лазерного сканирования для целей точного определения объёмов хранения зерна

Обмеры складов для целей точного определения объёмов хранения зерна

20.02.2018 г.

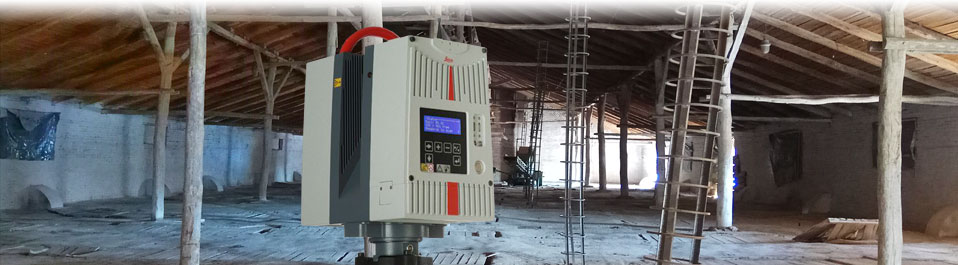

Инженерное предприятие «НГКИ» выполнило обмеры напольных складов для целей точного определения объёмов хранения зерна. Обмеры 38 складов, расположенных Орловской, Липецкой, Тамбовской областях и в Краснодарском крае, были произведены по технологии лазерного сканирования.

При определении объёмов хранения зерна в напольных складах методом 3D лазерного сканирования мы обычно делаем ряд допущений о форме пола и стен складских помещений, закрытых зерном и недоступных для обмеров. Для современных складов пол можно принять плоским и горизонтальным, а стены — вертикальными (либо являющимися частью цилиндра).

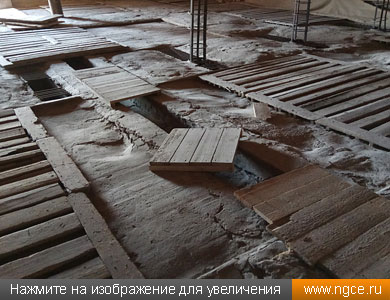

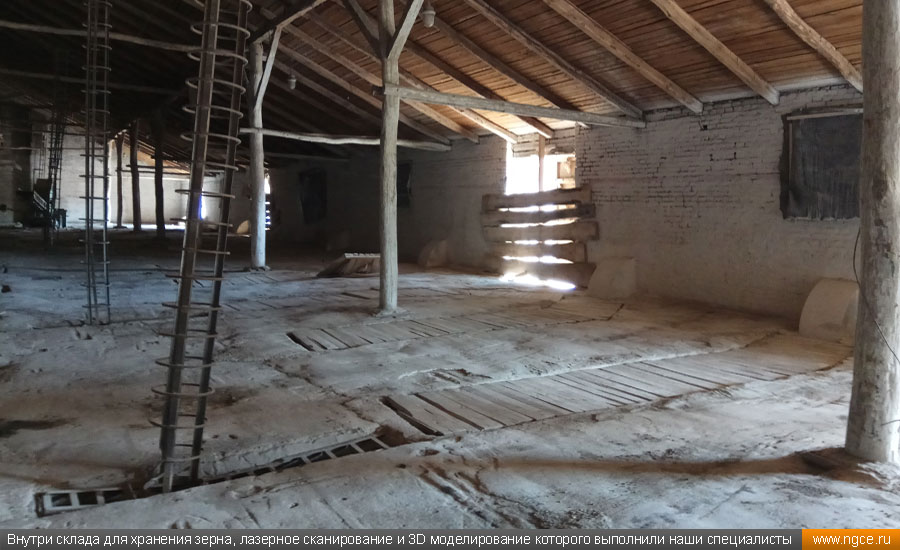

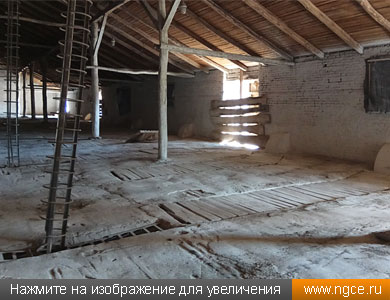

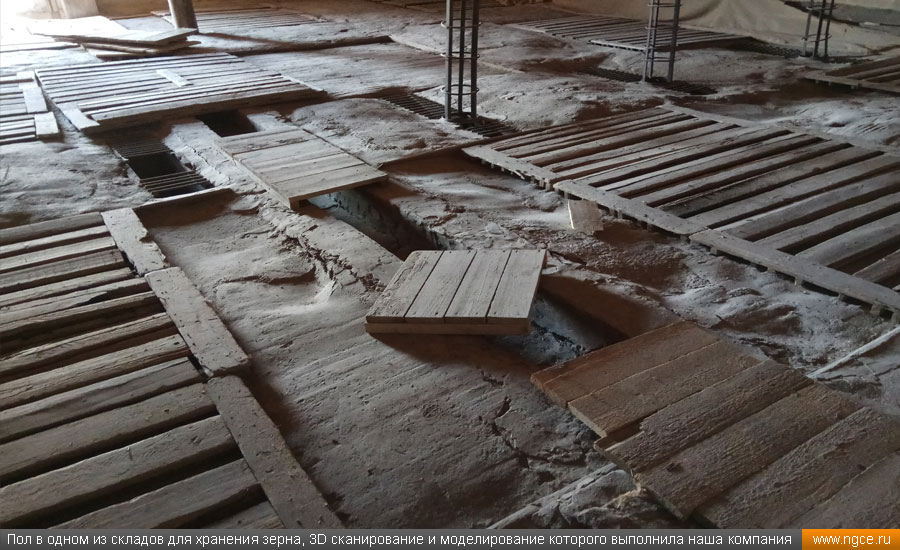

Внутри склада для хранения зерна, лазерное сканирование и 3D моделирование которого выполнили наши специалисты Пол в одном из складов для хранения зерна, 3D сканирование и моделирование которого выполнила наша компания

Однако в стране существует большое количество складов, построенных ещё в 40–60-е годы XX века. Для этих складов подобные допущения невозможны, поскольку форма полов и стен бывают совершенно непредсказуемыми. Эти склады будут эксплуатироваться ещё долгие годы, поэтому для точного определения объёмов хранения зерна в таких складах требуются точные 3D модели поверхности пола и стен.

Крупный агрохолдинг, которому принадлежит более 100 напольных складов, давно занимающийся аудитом объёмов хранения продукции на складах, осознал проблему точных 3D моделей складских помещений и заказал нам модели 38 старых складов в четырёх областях Европейской части России.

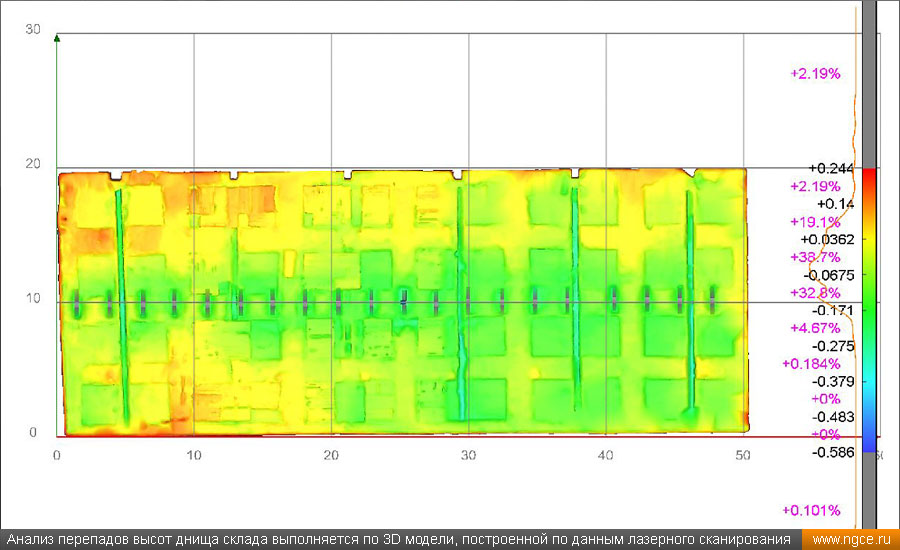

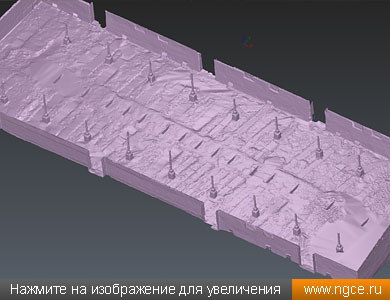

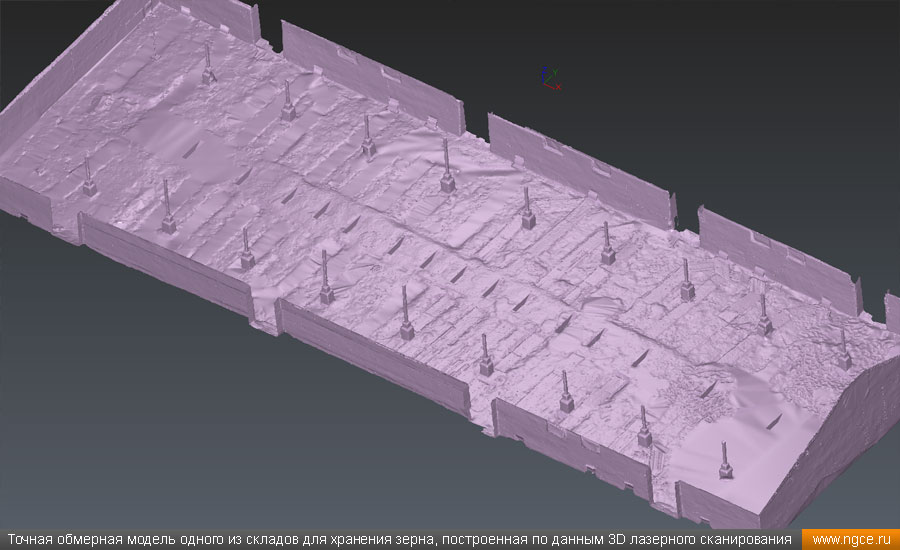

Точная обмерная модель одного из складов для хранения зерна, построенная по данным 3D лазерного сканирования Анализ перепадов высот днища склада выполняется по 3D модели, построенной по данным лазерного сканирования

Летом 2017 года нашими специалистами было произведено 3D лазерное сканирование пустых складов и выполнено построение их точных обмерных моделей, а затем, уже после сбора урожая 2017 года, нами были обмеряны бурты продукции на этих складах и подсчитан объём зерна.

Модели буртов зерна накладывались на построенные по летним обмерам 3D модели пустых складов, что позволило получить более точные значения объёмов зерна на складах и избежать трений с персоналом сельхозпредприятий по поводу объёмов хранения, с которыми мы регулярно сталкивались в предыдущие годы. Таким образом, обмеры пустых складов и построение их обмерных моделей позволили определить объёмы хранения зерна с гораздо более высокой точностью.

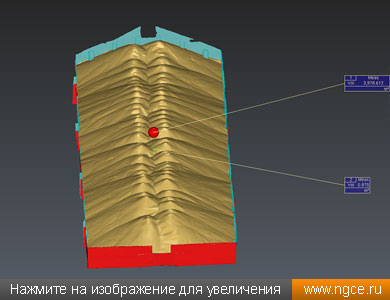

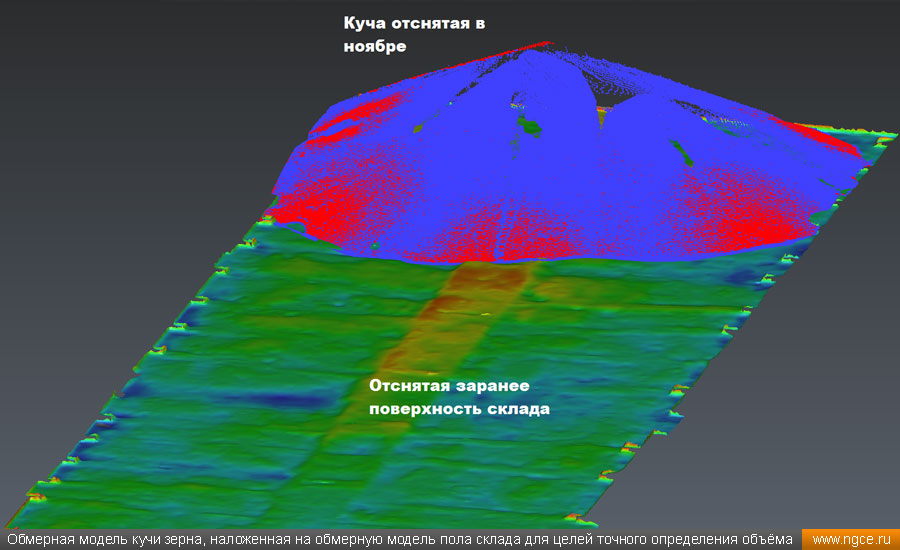

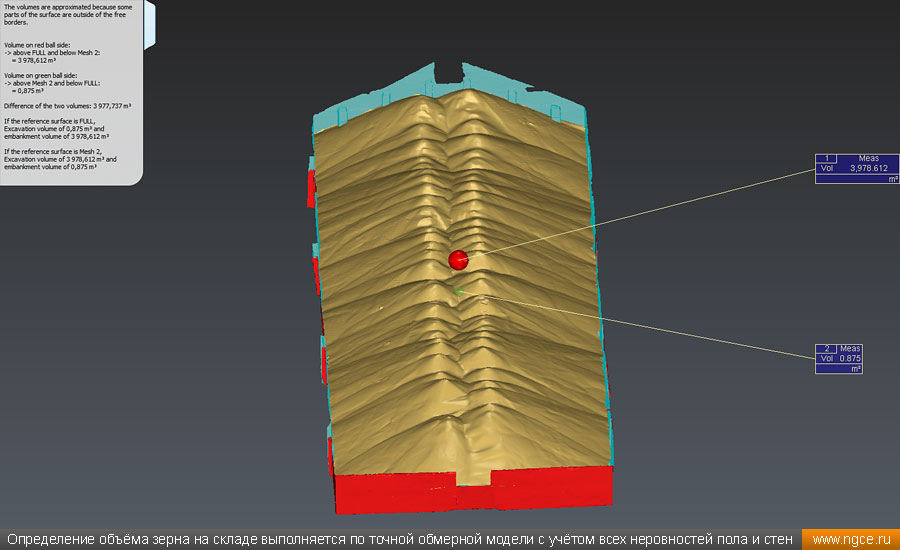

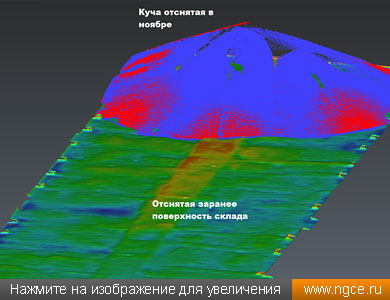

Обмерная модель кучи зерна, наложенная на обмерную модель пола склада для целей точного определения объёма Определение объёма зерна на складе выполняется по точной обмерной модели с учётом всех неровностей пола и стен

Инженерное предприятие «НГКИ» обладает большим многолетним опытом производства обмерных работ для целей точного определения объёмов хранения сыпучих материалов для целей аудита и для инвентаризации складов сырья. Наши специалисты при выполнении съёмки применяют современную технологию 3D лазерного сканирования, которая позволяет детально обмерить и отразить форму бурта или же поверхности кучи сыпучего материала на складах или в силосах, а после этого рассчитать необходимые объёмы с минимальной погрешностью. Подробное описание всех видов выполняемых нами работ в этом сегменте рынка вы сможете найти на отдельной странице в разделе «Услуги» нашего веб-сайта, которая называется «Точное определение объёмов сыпучих материалов и инвентаризация складов сырья».
