Градуировка грузового танка супертанкера методом лазерного сканирования и составление градуировочных таблиц

Градуировка грузового танка супертанкера методом лазерного сканирования

02.11.2018 г.

Специалистами инженерной компании «НГКИ» выполнена точная градуировка грузового танка супертанкера «Умба» методом лазерного сканирования и составление градуировочных таблиц.

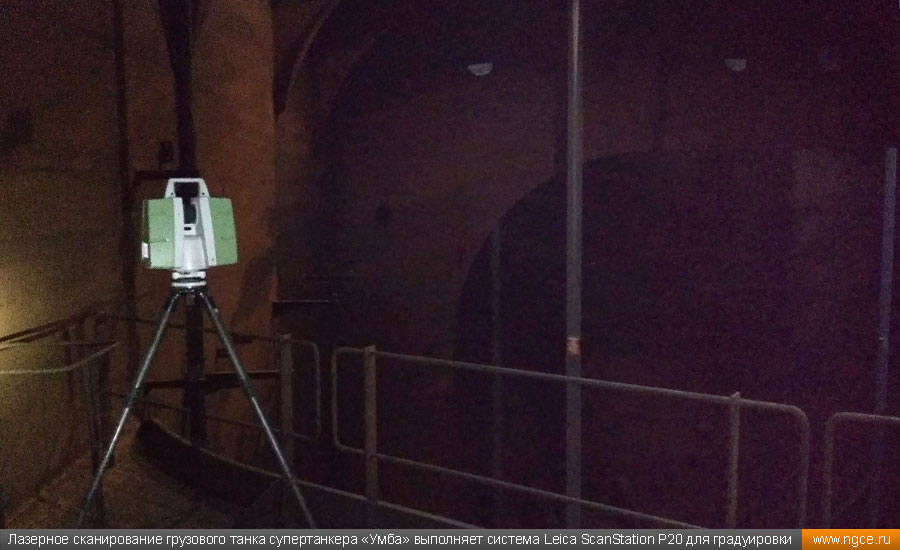

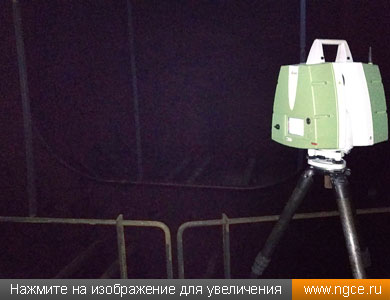

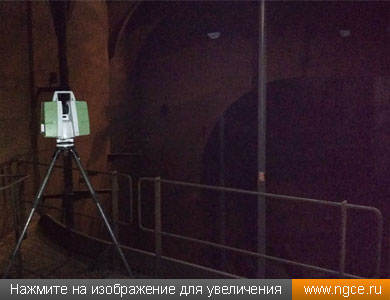

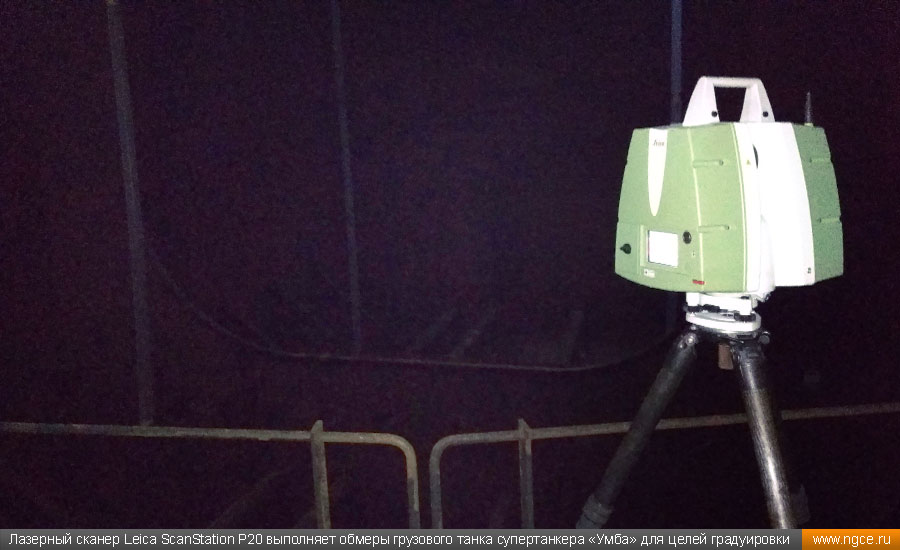

Лазерное сканирование грузового танка супертанкера «Умба» выполняет система Leica ScanStation P20 для градуировки Лазерный сканер Leica ScanStation P20 выполняет обмеры грузового танка супертанкера «Умба» для целей градуировки

Наши многолетние Партнёры и Заказчики попытались самостоятельно обмерить танк стоящего на рейде Мурманска супертанкера «Умба», используемого для перевалки нефтепродуктов. Недостаточный опыт не позволил им получить качественные сканы внутреннего пространства танка проектным объёмом в 35000 кубических метров, поэтому они обратились к нам с просьбой обмерить танк, построить его 3D модель и подготовить градуировочные таблицы.

Поскольку перевалка нефтепродуктов осуществляется практически непрерывно, зачистить и замыть обмеряемый танк перед обмерами у компании, эксплуатирующей данное судно, не получилось. Максимум, чего нам удалось добиться, это полного слива сырой нефти из танка и его вентиляции в течение трёх суток. Но даже после полного слива на дне танка остались лужи нефти, не позволившие детально отсканировать днище танка.

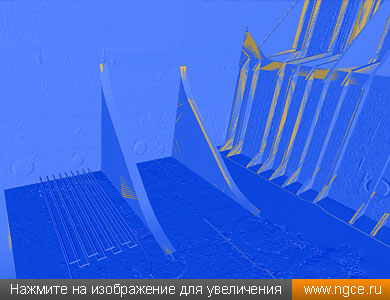

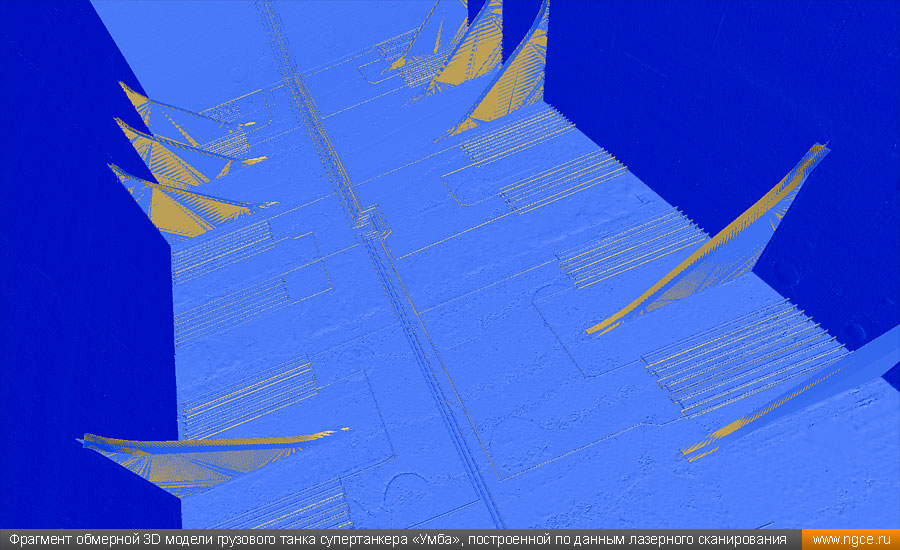

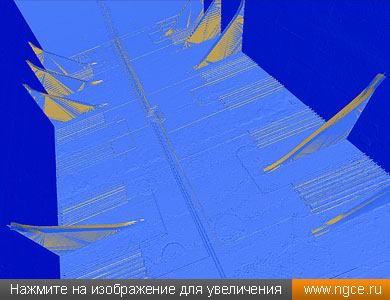

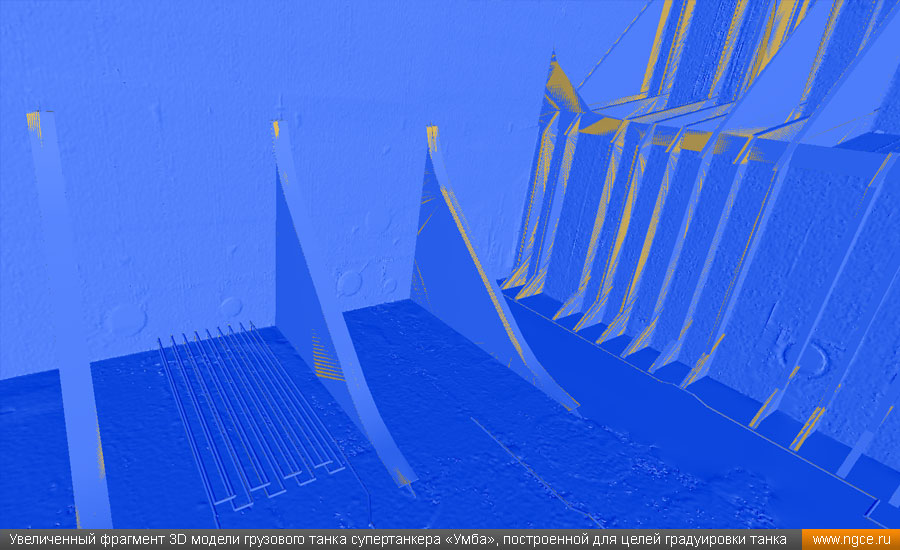

Фрагмент обмерной 3D модели грузового танка супертанкера «Умба», построенной по данным лазерного сканирования Увеличенный фрагмент 3D модели грузового танка супертанкера «Умба», построенной для целей градуировки танка

Для того, чтобы минимизировать тени и помехи съёмки, нам пришлось производить лазерное сканирование с высокой плотностью и минимальным шагом между стоянками сканера. Всего в танке было сделано 90 сканов. Из-за большого объёма данных и высокого уровня шумов измерений, вызванного нефтяной плёнкой на стенках танка, нам не удалось построить mesh модель танка. Пришлось строить твердотельную 3D модель и танка, и его внутренних трубопроводов и прочих элементов. 3D моделирование заняло неоправданно много времени.

Однако в итоге градуировочная таблица грузового танка была построена, и её хорошее качество было подтверждено при первом же заполнении танка сырой нефтью. Наши Заказчики, как всегда, остались очень довольны полученными результатами.

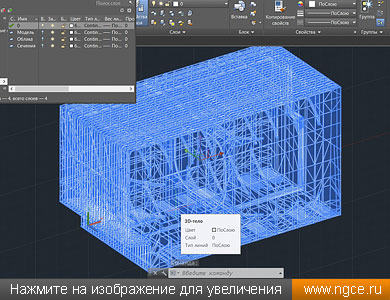

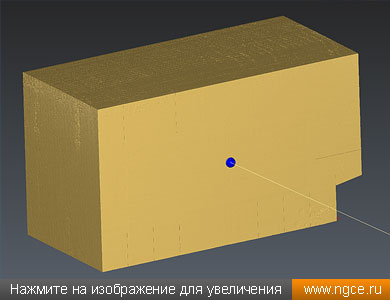

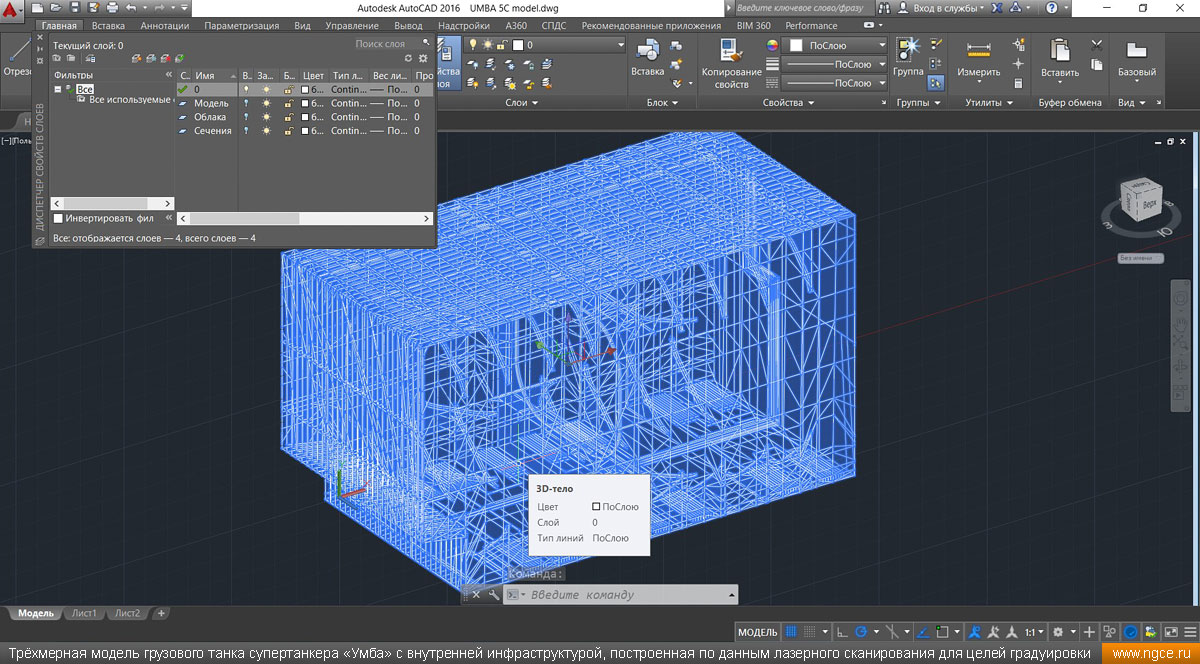

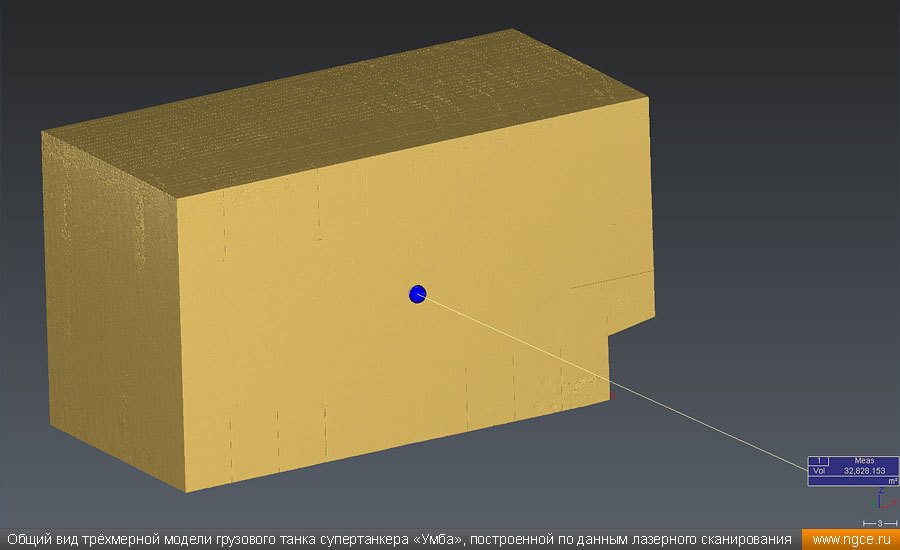

Общий вид трёхмерной модели грузового танка супертанкера «Умба», построенной по данным лазерного сканирования Трёхмерная модель грузового танка супертанкера «Умба» с внутренней инфраструктурой, построенная по данным лазерного сканирования для целей градуировки резервуара

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных и подземных), а также градуировки трубопроводов. Калибровка резервуаров производится геометрическим методом с применением технологии 3D лазерного сканирования для целей проведения обмеров резервуаров. Эта технология позволяет зафиксировать все малейшие неровности и деформации, всю внутреннюю инфраструктуру обмеряемого резервуара, а по результатам съёмки построить точную 3D модель и затем подготовить градуировочные таблицы. Более подробно узнать обо всех видах работ, выполняемых нашей компанией в данном сегменте рынка, вы сможете на следующей странице нашего сайта:
— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
