Градуировка резервуаров и калибровка трубопроводов нефтебазы методом лазерного сканирования

Градуировка резервуаров и калибровка трубопроводов нефтебазы

30.01.2019 г.

Специалисты инженерного предприятия «НГКИ» выполнили комплекс работ по градуировке резервуаров и калибровке трубопроводов вводимой в эксплуатацию нефтебазы в районе города Новый Уренгой.

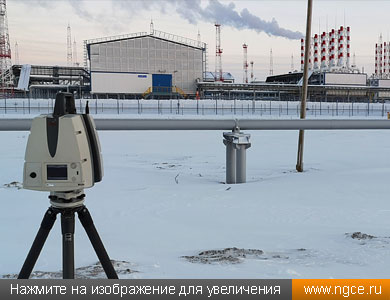

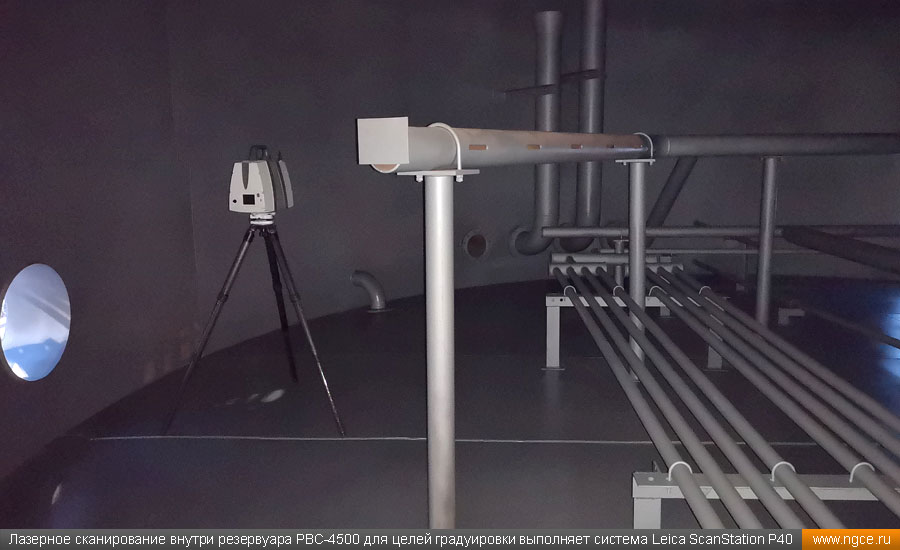

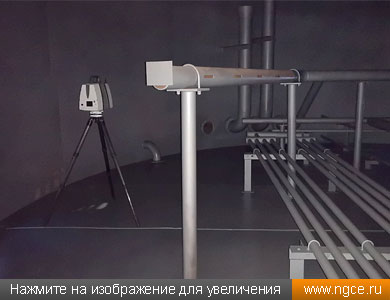

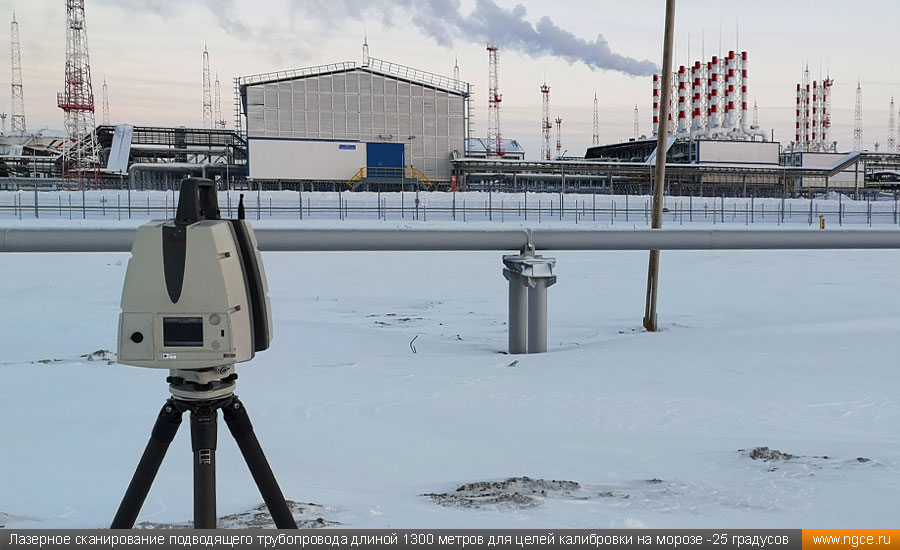

Лазерное сканирование внутри резервуара РВС-4500 для целей градуировки выполняет система Leica ScanStation P40 Лазерное сканирование подводящего трубопровода длиной 1300 метров для целей калибровки на морозе -25 градусов

Основная сложность при выполнении этого проекта заключалась в том, что на момент производства обмерных работ стоял сильный мороз, температура окружающей среды опускалась до -25 градусов. Однако наша компания обладает широким выбором оборудования для проведения полевых работ в любых условиях. В данном случае нами был выбран лазерный сканер Leica ScanStation P40 как высокопроизводительный, точный и морозоустойчивый инструмент.

В поставленную перед нами задачу на данном объекте входило обмерить и построить градуировочные таблицы на 16 резервуаров, а также произвести калибровку подводящего трубопровода длиной 1300 метров. Поскольку резервуары были новые, и в них ещё не хранили нефтепродукты, то зачистка резервуаров не требовалась. Для наиболее точных результатов градуировки резервуаров необходимо, чтобы они были слиты от хранимых в них жидкостей и зачищены от остатков продукта.

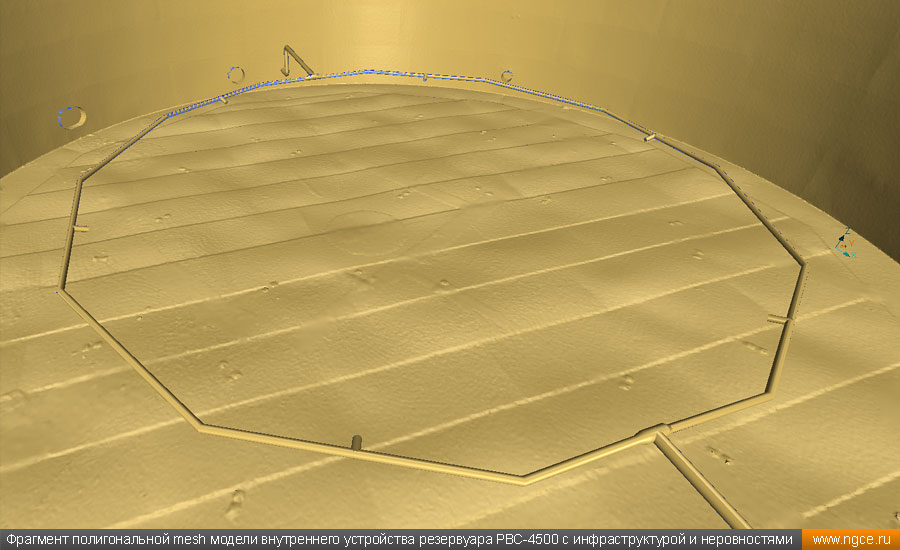

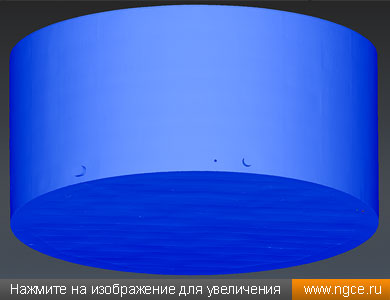

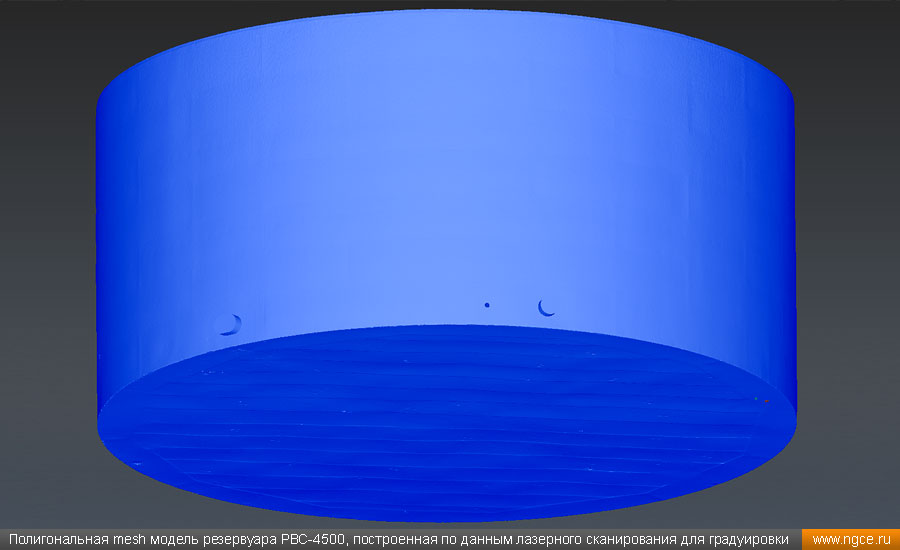

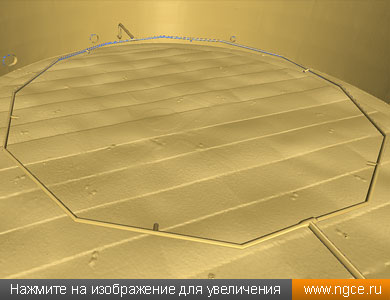

Полигональная mesh модель резервуара РВС-4500, построенная по данным лазерного сканирования для градуировки Фрагмент полигональной mesh модели внутреннего устройства резервуара РВС-4500 с инфраструктурой и неровностями

В процессе камеральной обработки полевых данных нашими специалистами были построены полигональные mesh модели всех 16 резервуаров с учётом внутренних деталей. Это позволяет получить точный объём хранимой жидкости на каждом сантиметре высоты наливного резервуара. Заказчику были переданы оформленные по ГОСТ 8.570-2000 градуировочные таблицы всех резервуаров.

Кроме этого, нами была построена точная 3D модель подводящего трубопровода с учётом запорной арматуры и всех фитингов. Результаты калибровки трубопровода были оформлены в соответствии с МИ 2800-2003.

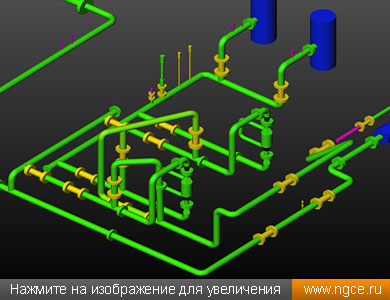

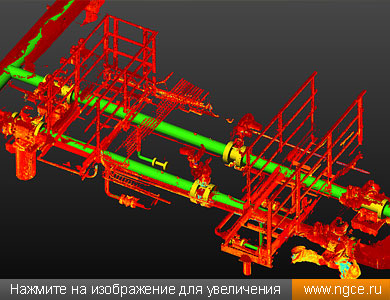

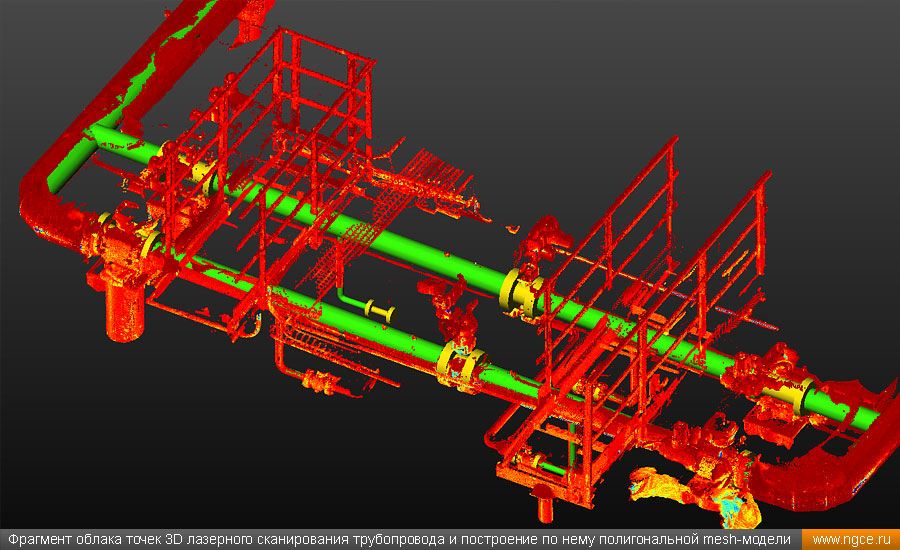

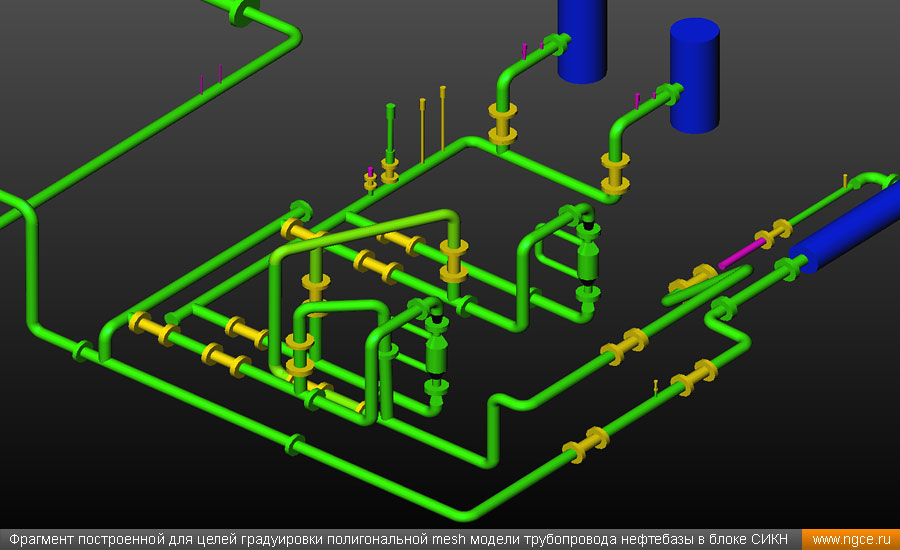

Фрагмент облака точек 3D лазерного сканирования трубопровода и построение по нему полигональной mesh-модели Фрагмент построенной для целей градуировки полигональной mesh модели трубопровода нефтебазы в блоке СИКН

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных, подземных) и калибровки трубопроводов. Калибровка резервуаров и трубопроводов производится геометрическим методом с применением технологии 3D лазерного сканирования, которая даёт возможность зафиксировать реальную геометрию резервуара или трубопровода, а также учесть их внутренние детали и инфраструктуру. Более подробно узнать обо всех видах работ, которые выполняет наша компания в данном сегменте рынка, вы сможете на следующей странице нашего сайта:
— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
