Новости: обмерные работы и инженерные изыскания
Архитектурные обмеры здания Павильона №17 на ВДНХ методом 3D лазерного сканирования для целей реставрации

Архитектурные обмеры здания Павильона №17 на ВДНХ в Москве

07.03.2019 г.

Специалисты инженерного предприятия «НГКИ» выполнили архитектурные обмеры здания Павильона №17 «Лесная промышленность» на территории ВДНХ в Москве в рамках проводимого проекта масштабной реконструкции территории всероссийского выставочного комплекса, который взял старт в 2013 году. Обмерные работы были произведены методом лазерного сканирования. По результатам архитектурных обмеров нами были подготовлены точные обмерные чертежи, которые были переданы Заказчику для целей использования в дальнейшей подготовке проекта реставрации.

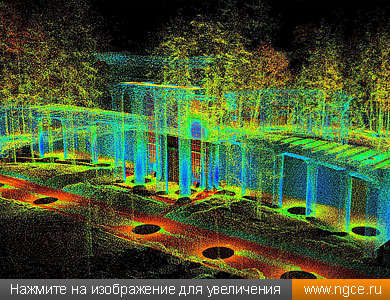

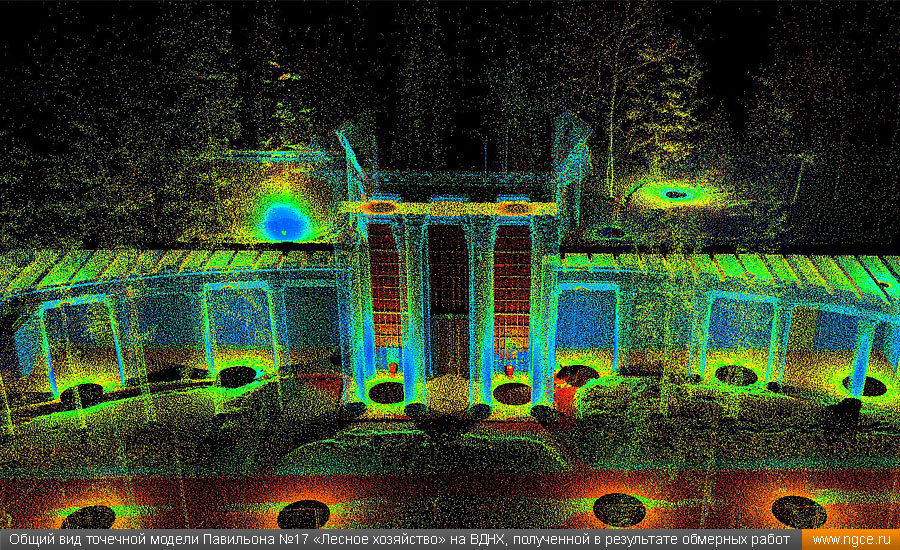

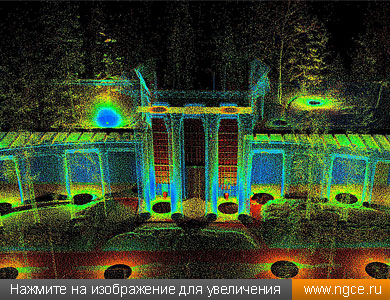

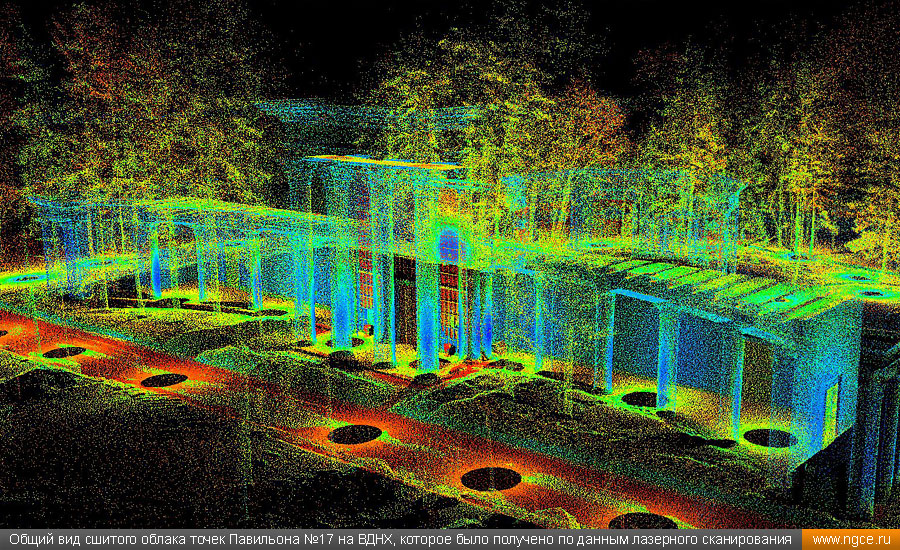

Общий вид точечной модели Павильона №17 «Лесное хозяйство» на ВДНХ, полученной в результате обмерных работ Общий вид сшитого облака точек Павильона №17 на ВДНХ, которое было получено по данным лазерного сканирования

Современный павильон №17 «Лесная промышленность» был построен в 1952–1954 годах по проекту архитектора В.В. Толкушкина на месте павильона «Агролесмелиорация» (1937) в стилистике сталинского ампира. Его композиция симметрична. Центральную часть сооружения, возвышающуюся над изогнутыми боковыми крыльями, подчёркивает четырёхколонный портик. До середины 1980-х годов портик венчала скульптурная группа работы О.А. Иконникова и Ю.Г. Ушкова: пара комсомольцев, поддерживающих карту сталинского плана лесопосадок, обрамлённую венком из дубовых листьев.

До наших дней сохранились элементы первоначального внутреннего убранства павильона №17: резные двери и лепные потолки с орнаментом из цветов и листьев. Вводный зал здания по-прежнему украшает роскошное панно «Лес» работы В.Е. Панфилова, а в круглом купольном зале гости Выставки могут любоваться плафоном, расписанным растительными композициями.

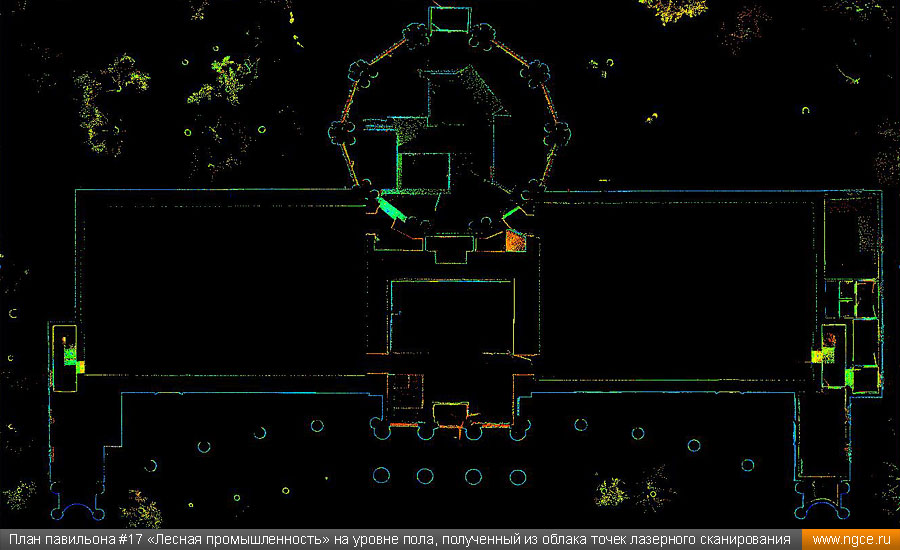

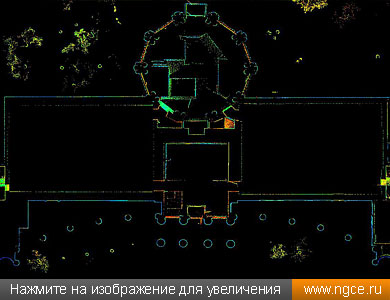

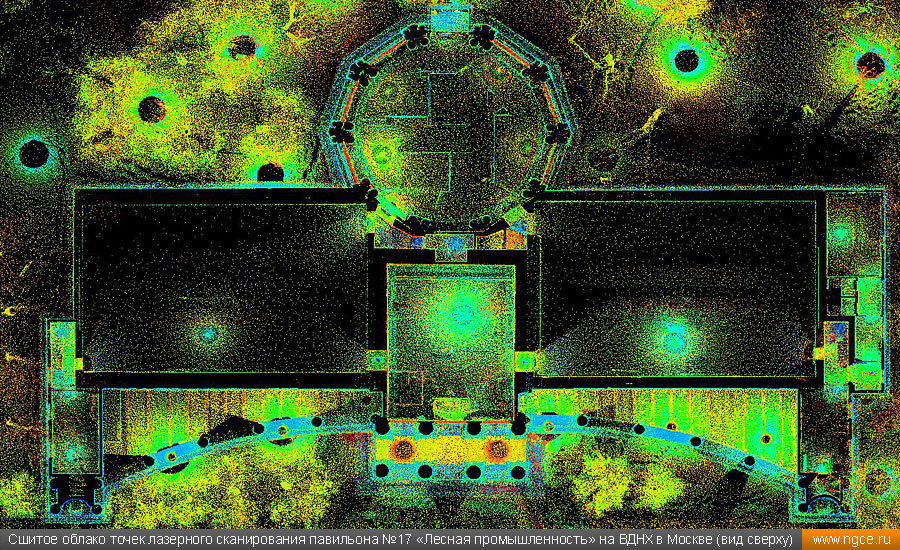

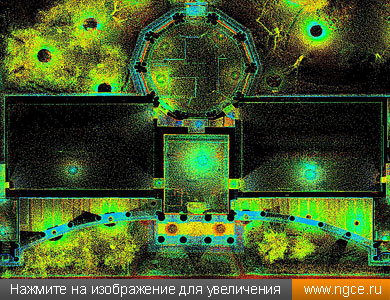

Сшитое облако точек лазерного сканирования павильона №17 «Лесная промышленность» на ВДНХ в Москве (вид сверху) План павильона №17 «Лесная промышленность» на уровне пола, полученный из облака точек лазерного сканирования

Экспозиция утопающего в зелени павильона «Лесное хозяйство» рассказывала о значении, способах использования и методах восстановления лесов в Советском Союзе. На открытых участках демонстрировались разнообразные виды используемой в данной отрасли техники, а также полезащитные полосы, плодово-ягодные и технические культуры, противоэрозийные насаждения и живые изгороди.

Когда реконструкция ВДНХ наконец добралась и до павильона №17, проектировщики обратились в компанию «НГКИ» с просьбой выполнить архитектурные обмеры и выдать исполнительную документацию на всё здание.

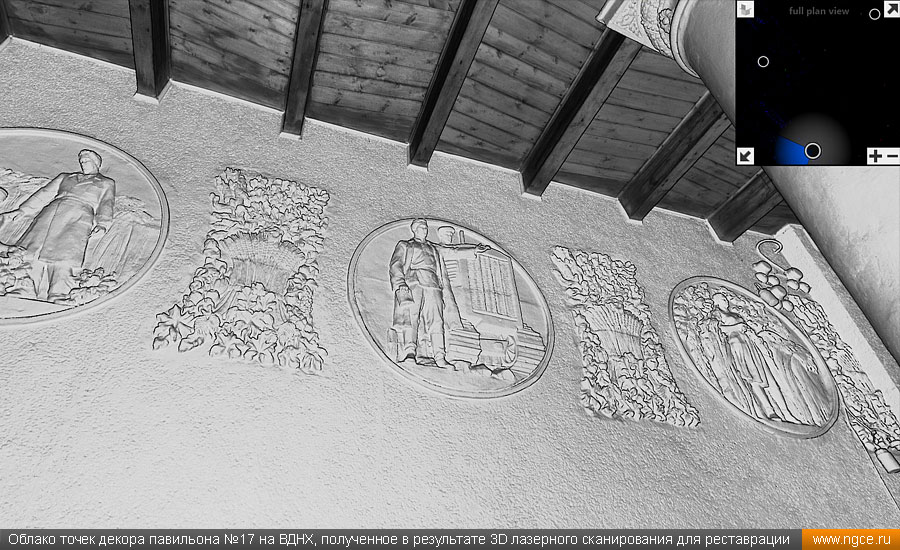

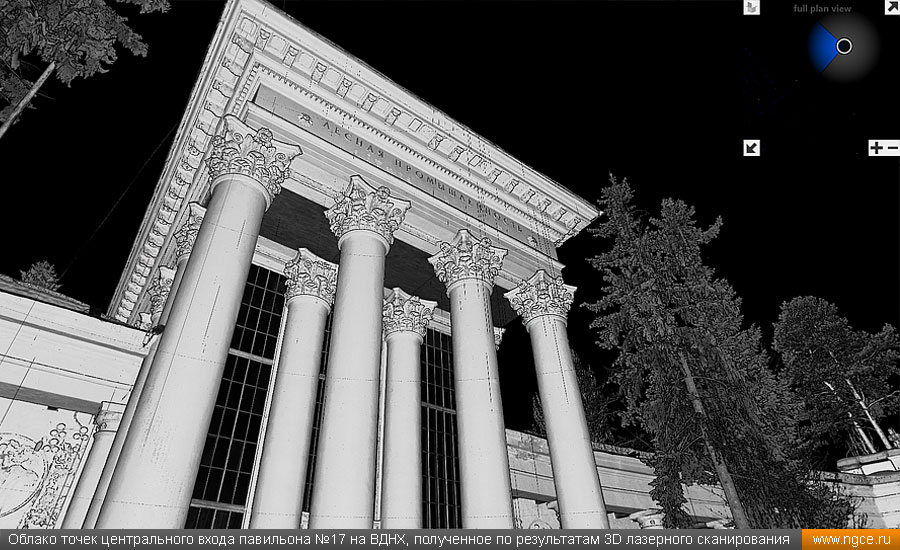

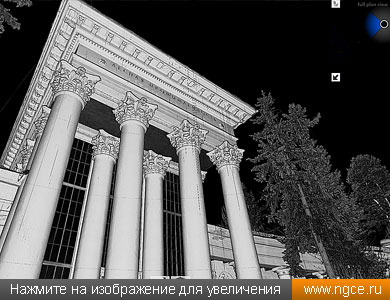

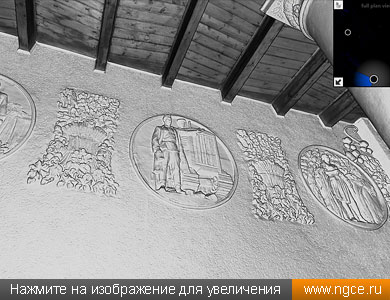

Облако точек декора павильона №17 на ВДНХ, полученное в результате 3D лазерного сканирования для реставрации Облако точек центрального входа павильона №17 на ВДНХ, полученное по результатам 3D лазерного сканирования

3D лазерное сканирование здания павильона было произведено за 2 дня. После сшивки сканов начался этап создания чертежей. Комплект включал план павильона на уровне пола, чертежи главного и бокового фасадов, несколько разрезов и фрагменты всех элементов декора внутри и снаружи. Такая подробность чертежей требует очень точного, плотного и не размытого скана, а также чёткой и качественной фотографии для детальной дешифровки сканов. В случае, если эти условия соблюдаются, на выходе можно получить высококачественную исполнительную документацию по объекту. Вся работа по рисовке обмерных чертежей заняла около 4 недель.

Полученные материалы были переданы Заказчику и затем использованы его специалистами в дальнейшей разработке проекта реставрации и реконструкции павильона №17 «Лесное хозяйство» на ВДНХ.

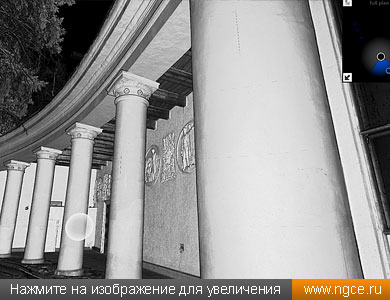

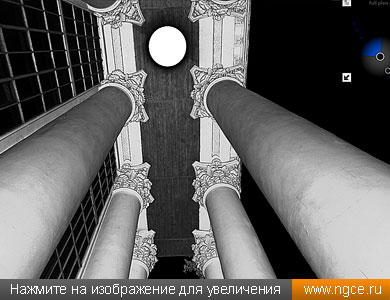

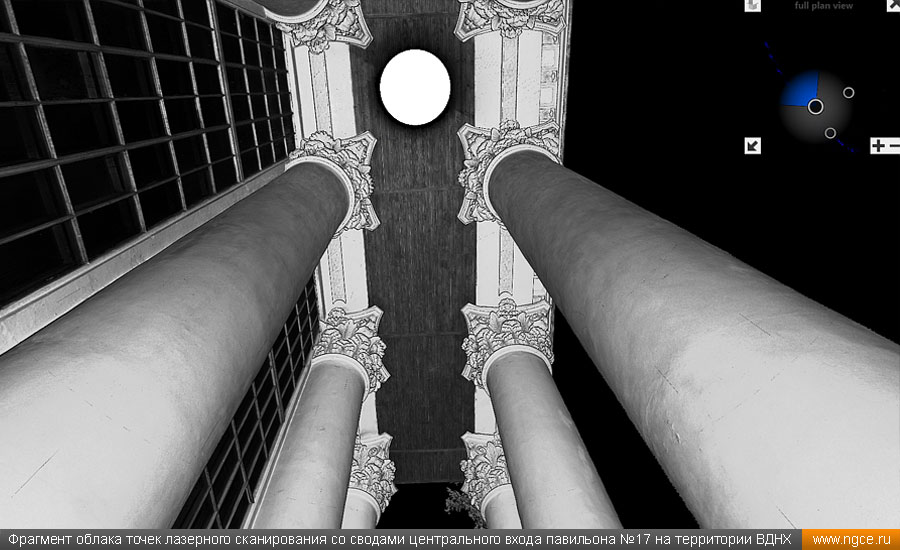

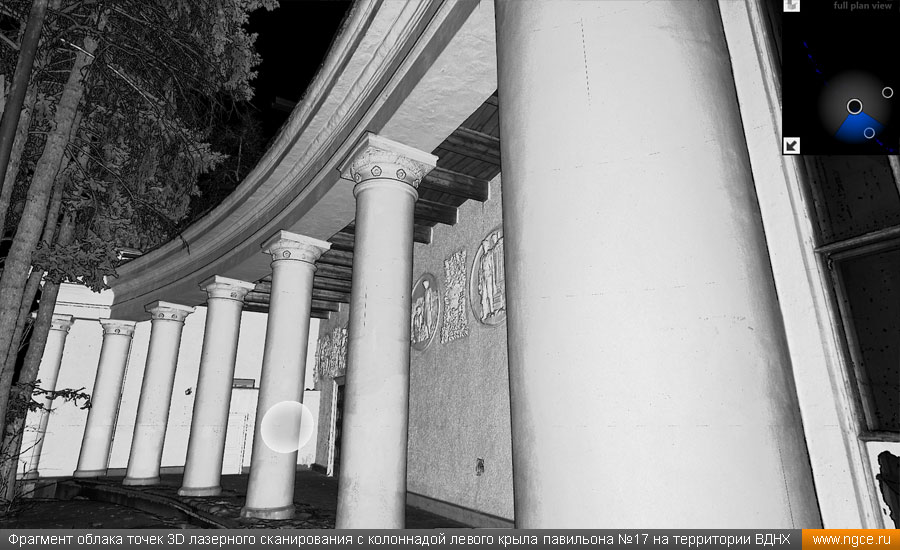

Фрагмент облака точек лазерного сканирования со сводами центрального входа павильона №17 на территории ВДНХ Фрагмент облака точек 3D лазерного сканирования с колоннадой левого крыла павильона №17 на территории ВДНХ

Более подробно ознакомиться с некоторыми итоговыми материалами, подготовленными по результатам проведённых обмерных работ павильона №17 на ВДНХ, вы можете, скачав следующие файлы обмерных чертежей в формате PDF:
 — цветное ортофотоизображения 3D скана для построения обмерных чертежей декора;
 — обмерные чертежи главного фасада здания с разбивкой по слоям по типам конструкций;
 — обмерные чертежи элементов декора здания.

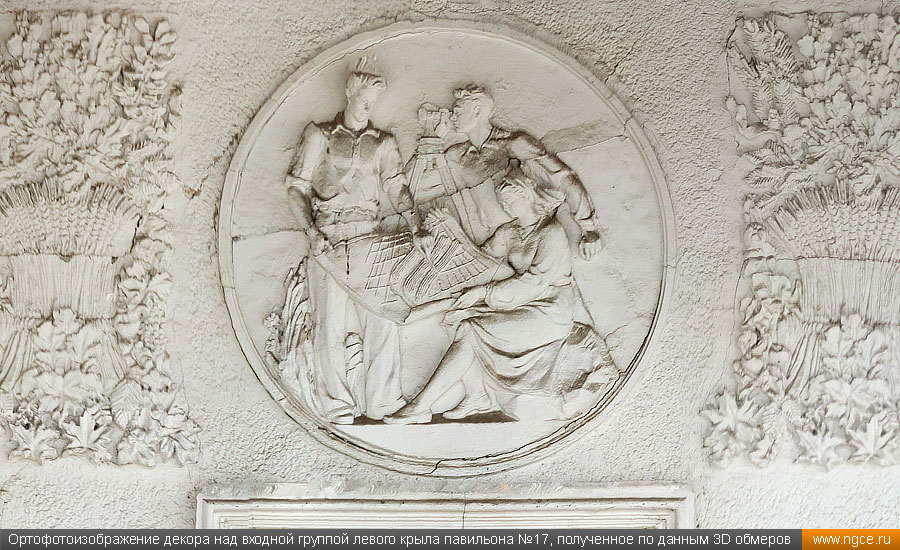

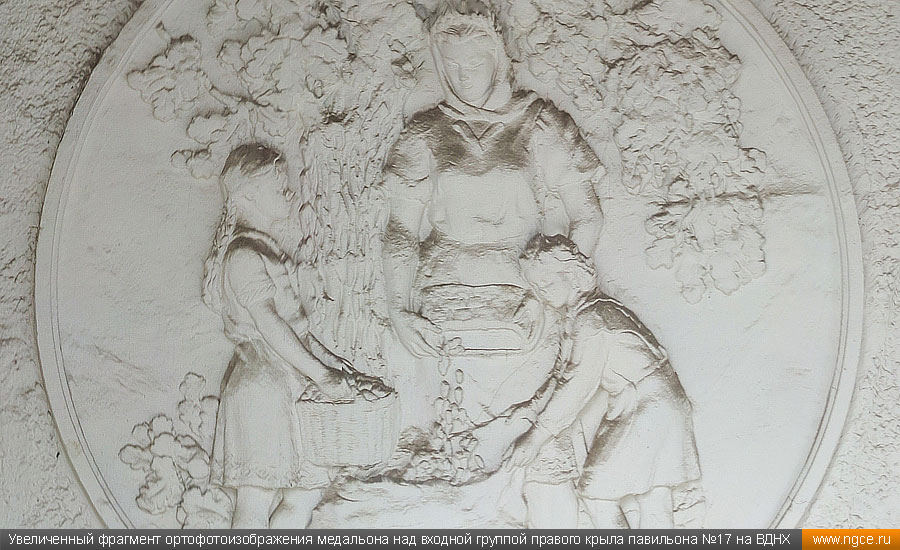

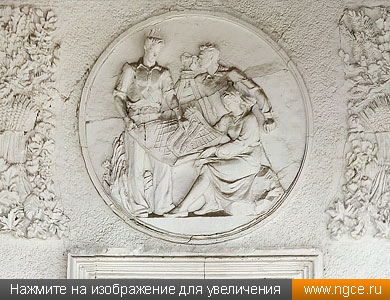

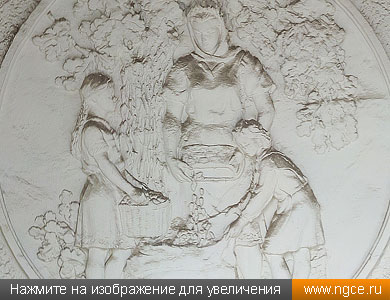

Ортофотоизображение декора над входной группой левого крыла павильона №17, полученное по данным 3D обмеров Увеличенный фрагмент ортофотоизображения медальона над входной группой правого крыла павильона №17 на ВДНХ

Специалисты инженерного предприятия «НГКИ» обладают богатым многолетним опытом производства обмерных работ на объектах историко-культурного наследия и памятниках архитектуры. Обмерные работы выполняются с применением технологии лазерного сканирования, которая позволяет с минимальными временными затратами получить очень точные результаты измерений в цифровой форме. Результатом съёмки является облако точек — подробная точечная 3D модель объекта съёмки. По данным лазерного сканирования наши инженеры создают обмерные чертежи объектов съёмки или же производят построение 3D моделей — в зависимости от задачи, поставленной перед нами Заказчиком. С подробным описанием всех видов работ, выполняемых нами в данном сегменте рынка, вы сможете ознакомиться на следующей странице раздела «Услуги» сайта нашей компании:
— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры».
