Архитектурные обмеры здания Павильона №512 на ВДНХ методом лазерного сканирования для целей реставрации

Архитектурные обмеры здания Павильона №512 на территории ВДНХ в Москве

21.03.2019 г.

Инженерное предприятие «НГКИ» выполнило архитектурные обмеры Павильона №512 на ВДНХ в рамках масштабного проекта реконструкции на всей территории всероссийского выставочного комплекса, который стартовал в 2013 году. Обмерные работы были произведены по технологии 3D лазерного сканирования. По результатам архитектурных обмеров нашими специалистами был подготовлен комплект обмерных чертежей.

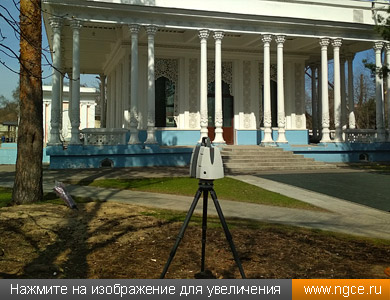

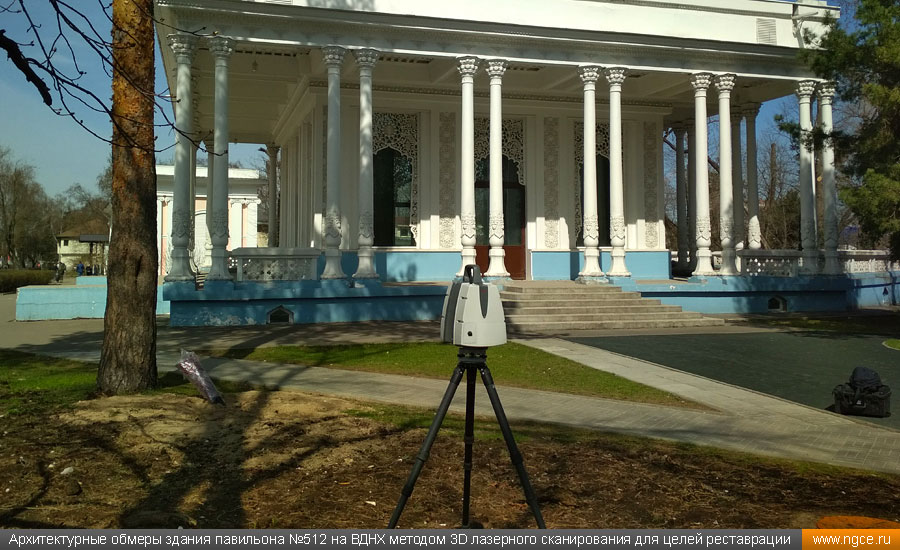

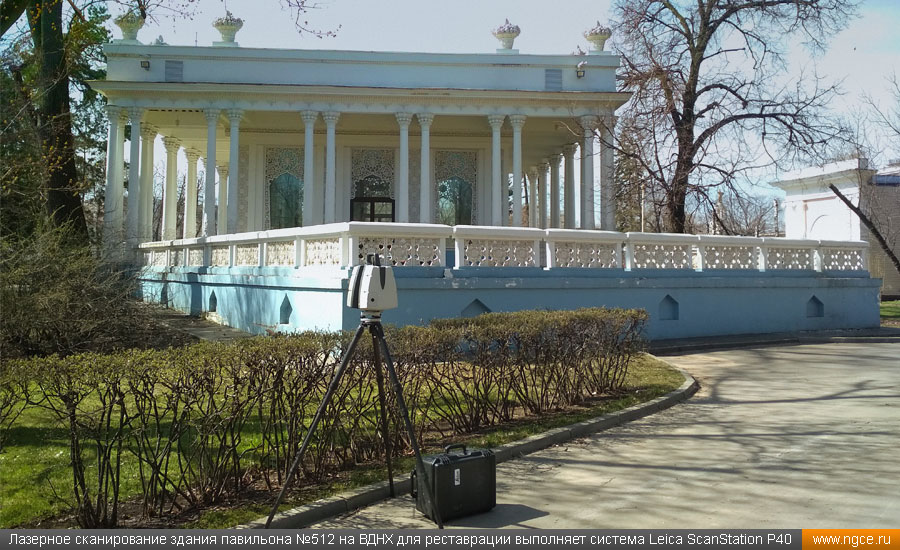

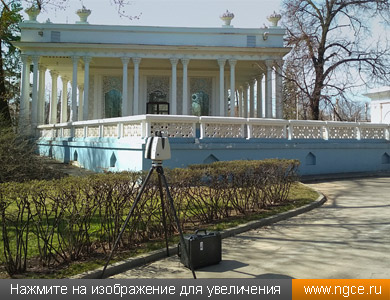

Лазерное сканирование здания павильона №512 на ВДНХ для реставрации выполняет система Leica ScanStation P40 Архитектурные обмеры здания павильона №512 на ВДНХ методом 3D лазерного сканирования для целей реставрации

Павильон был построен в 1954 году по проекту архитектора С.Н. Полупанова как часть общей экспозиции Узбекской СССР (павильон №66 «Узбекская СССР», затем «Культура») и первоначально назывался «Узбеквино». В нём находился магазин, где продавалась продукция узбекских виноделов. Сам же павильон был выполнен в стиле сталинского ампира с мотивами узбекского национального зодчества. Впоследствии павильон неоднократно менял и название, и назначение, пока не превратился в кафе «Садко». Со временем кафе закрылось, и павильон был обречён на медленное ветшание.

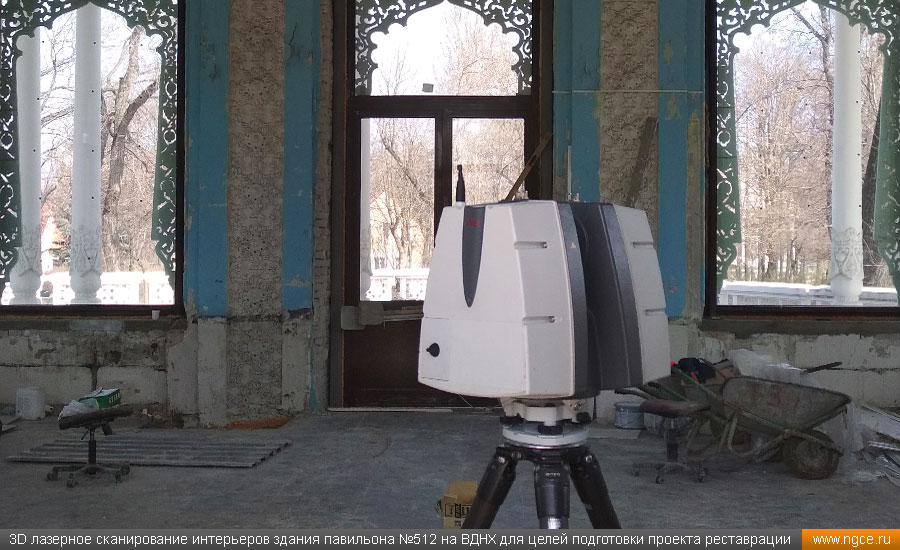

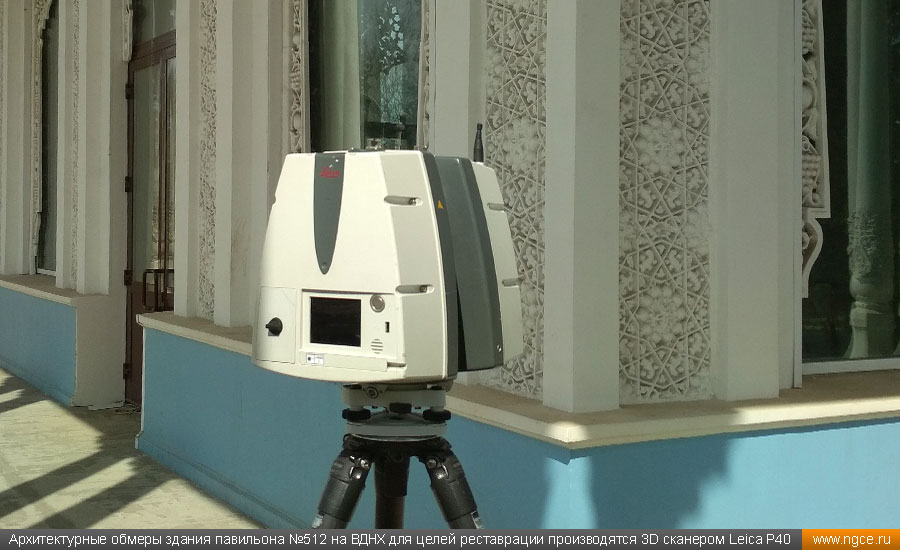

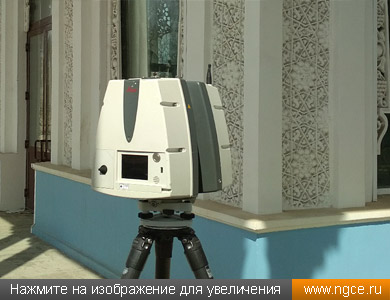

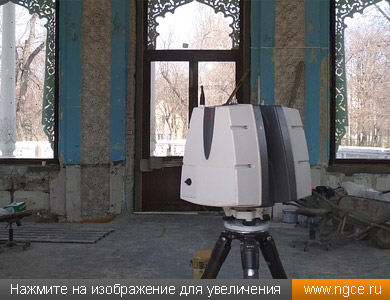

Архитектурные обмеры здания павильона №512 на ВДНХ для целей реставрации производятся 3D сканером Leica ScanStation P40 3D лазерное сканирование интерьеров здания павильона №512 на ВДНХ для целей подготовки проекта реставрации

Проектом реконструкции территории ВДНХ было предусмотрено и восстановление павильона №512. Для этого были необходимы актуальные чертежи, и проектировщики обратились в нашу компанию с задачей провести архитектурные обмеры и подготовить комплект обмерных чертежей.

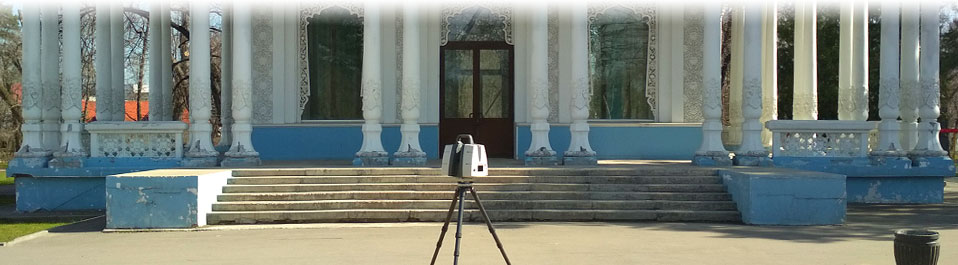

Лазерное сканирование здания павильона №512 было проведено за один день при помощи сканирующей системы Leica ScanStation P40. Особое внимание на полевом этапе работ нами было уделено тщательным обмерам фасадов и колоннады по всему периметру павильона.

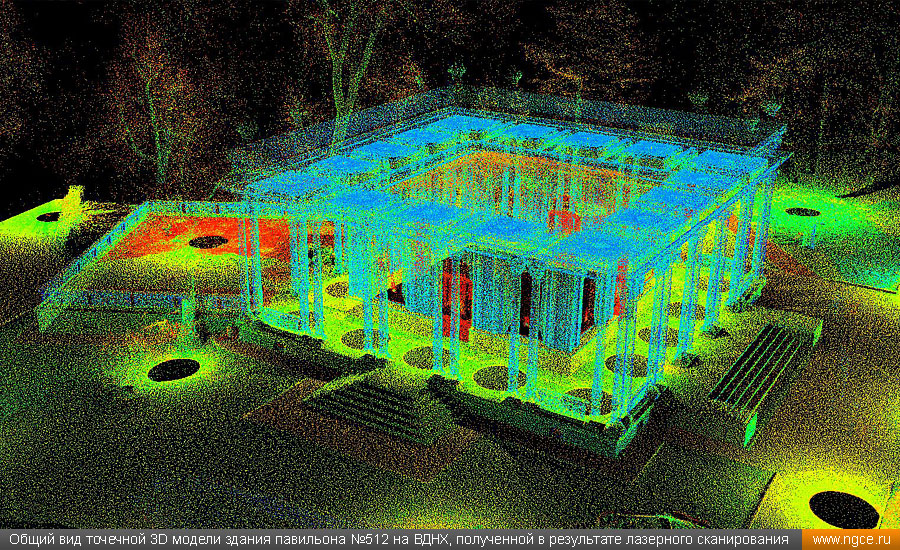

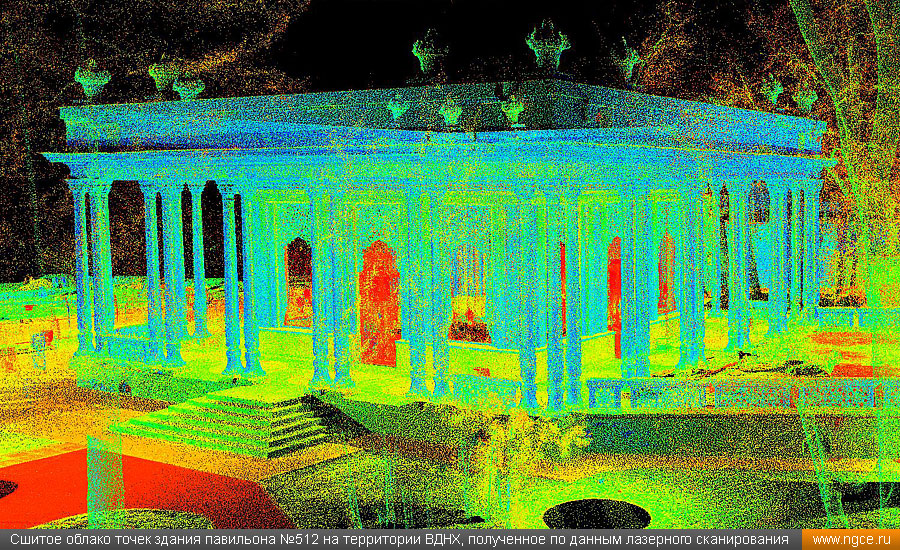

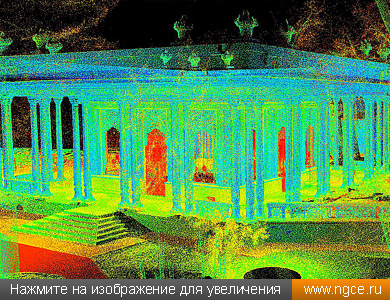

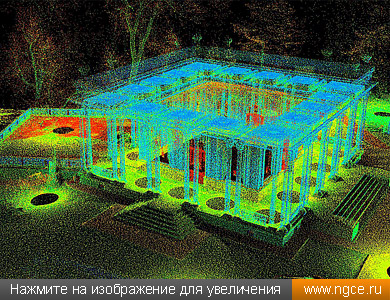

Общий вид точечной 3D модели здания павильона №512 на ВДНХ, полученной в результате лазерного сканирования Сшитое облако точек здания павильона №512 на территории ВДНХ, полученное по данным лазерного сканирования

В итоговый комплект обмерных чертежей вошли поэтажные планы павильона на уровне главного этажа и подвала, чертежи фасадов и элементов декора внутри и снаружи. Вся работа по рисовке чертежей заняла около трёх недель.

Готовые материалы были переданы нами представителям Заказчика и затем использованы его специалистами в дальнейшей разработке проекта реставрации павильона №512.

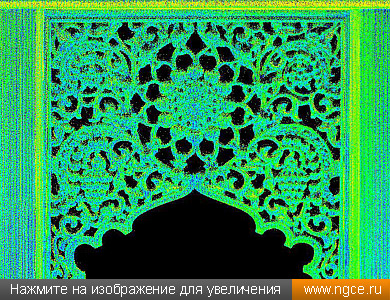

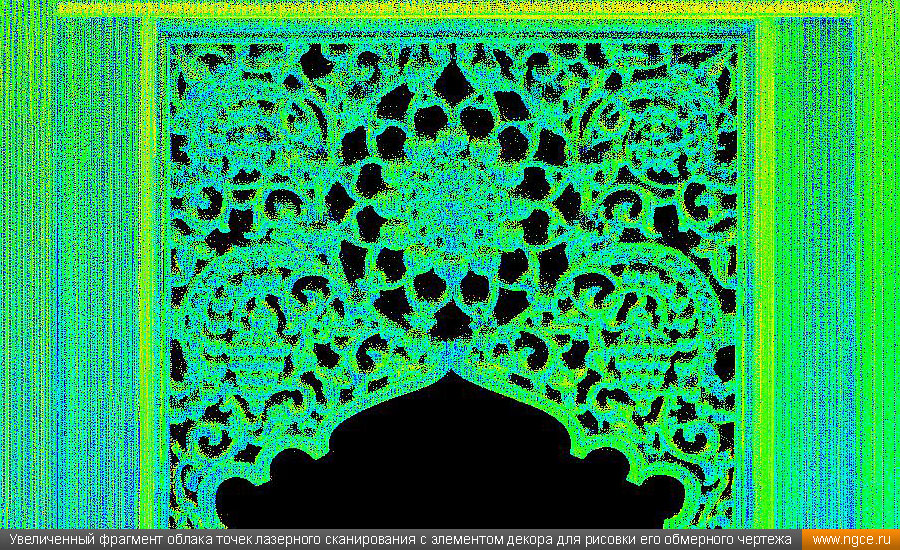

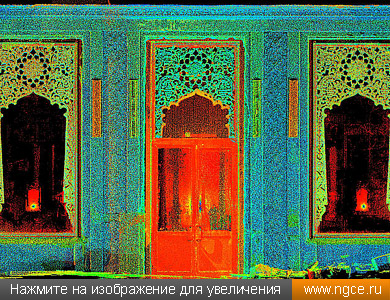

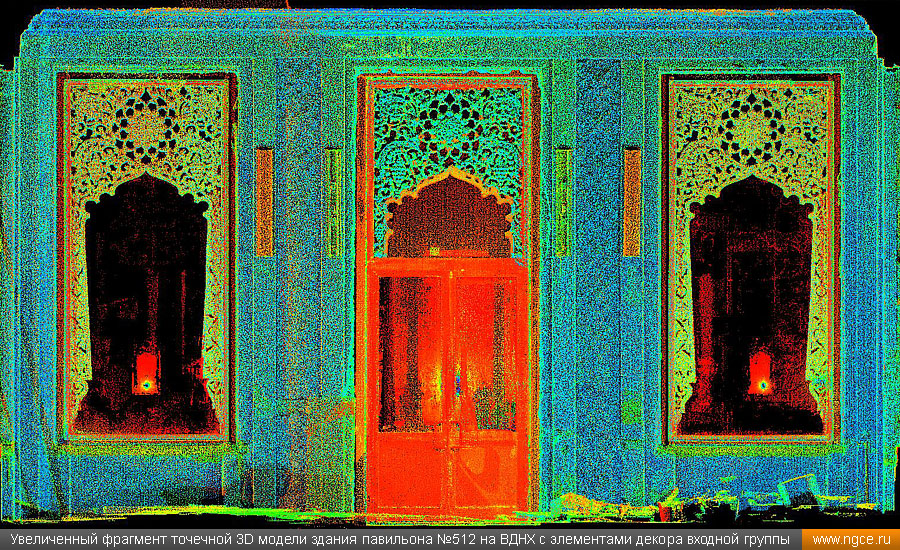

Увеличенный фрагмент точечной 3D модели здания павильона №512 на ВДНХ с элементами декора входной группы Увеличенный фрагмент облака точек лазерного сканирования с элементом декора для рисовки его обмерного чертежа

Более подробно ознакомиться с некоторыми итоговыми материалами, подготовленными по результатам проведённых обмерных работ павильона №512 на ВДНХ, вы можете, скачав следующие файлы обмерных чертежей в формате PDF:
 — обмерный чертёж элементов декора интерьера;
 — обмерный чертёж элементов декора фасада.

Инженерная компания «НГКИ» многие годы профессионально занимается производством обмерных работ на различных объектах историко-культурного наследия и памятниках архитектуры. Архитектурные обмеры проводятся с применением технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить очень точные результаты измерений в цифровой форме. Результатом съёмки является облако точек — подробная точечная 3D модель объекта съёмки. По данным лазерного сканирования наши специалисты создают обмерные чертежи объектов съёмки или же производят построение 3D моделей — в зависимости от задачи, поставленной перед нами Заказчиком. С подробным описанием всех видов работ, которые мы выполняем в данном сегменте рынка, вы сможете ознакомиться на следующей странице раздела «Услуги» сайта нашей компании:
— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры».
