Обмеры и 3D моделирование здания кислородной станции металлургического комбината в Норильске

3D обмеры здания кислородной станции металлургического комбината

27.03.2020 г.

Специалисты инженерной компании «НГКИ» завершили выполнили проект по точным обмерам и 3D моделированию здания кислородной станции (КС) металлургического комбината в Норильске. Обмерные работы были произведены по технологии лазерного сканирования. Заказчиком работ выступил проектный институт, разрабатывающий проект реконструкции и переоборудования кислородной станции.

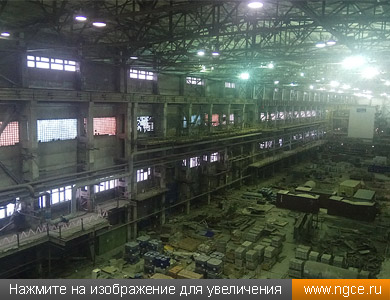

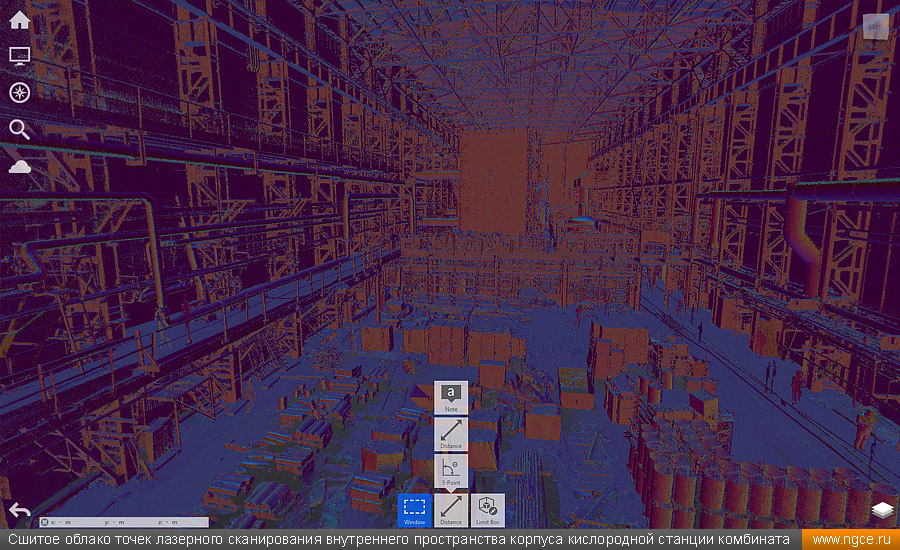

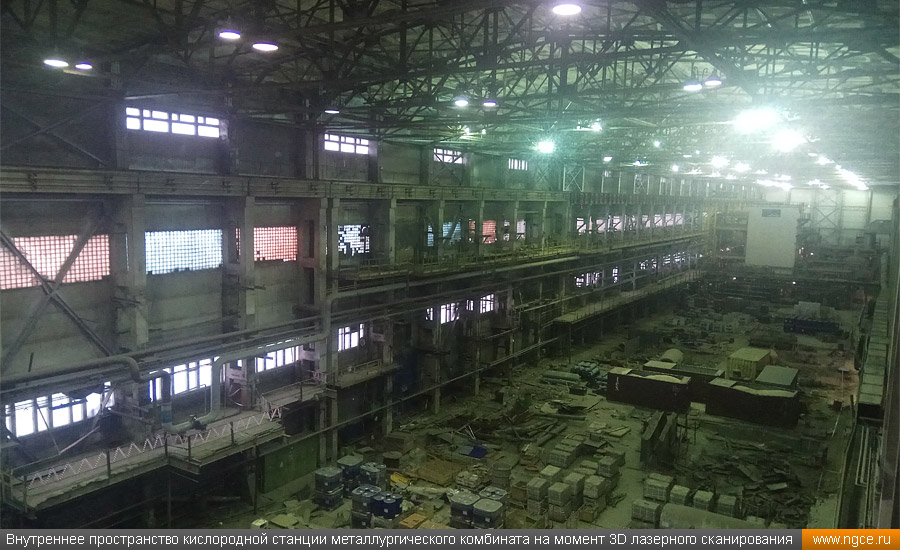

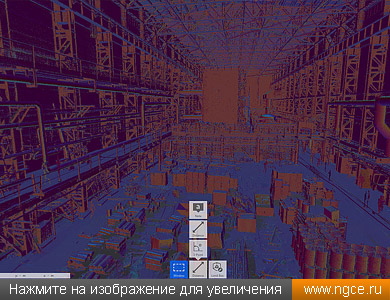

Внутреннее пространство кислородной станции металлургического комбината на момент 3D лазерного сканирования Сшитое облако точек лазерного сканирования внутреннего пространства корпуса кислородной станции комбината

В рамках этого проекта сотрудники нашей компании осуществили лазерное сканирование объекта, создание точечной 3D модели по результатам обмерных работ и затем построение исполнительной модели здания кислородной станции металлургического комбината.

Конечной целью проекта было создание точной исполнительной 3D модели всех строительных конструкций здания КС комбината в программном обеспечении Revit, которая должна послужить основой для дальнейшего проектирования и построения в итоге BIM модели реконструируемого здания.

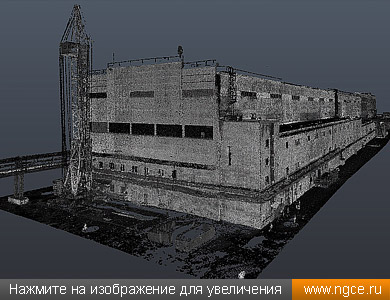

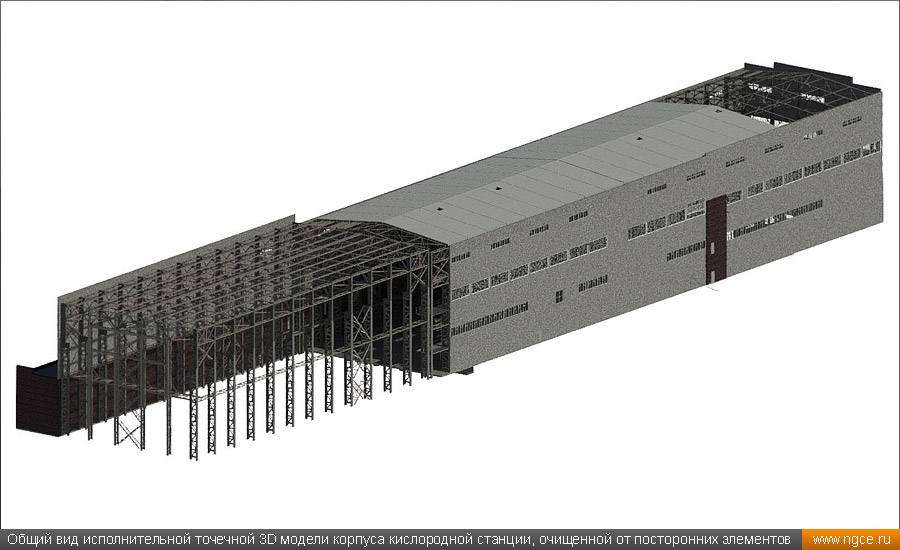

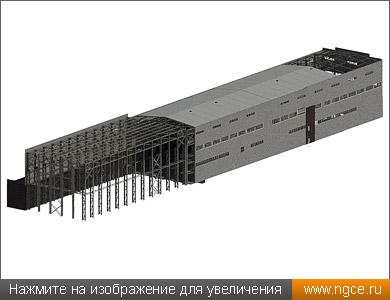

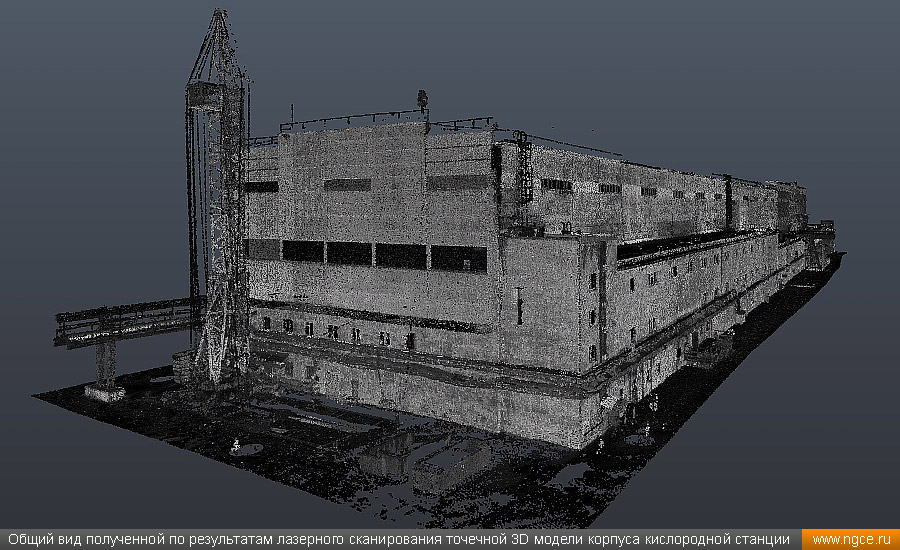

Общий вид полученной по результатам лазерного сканирования точечной 3D модели корпуса кислородной станции Общий вид исполнительной точечной 3D модели корпуса кислородной станции, очищенной от посторонних элементов

Поставленная перед нами задача не требовала высокой плотности лазерного сканирования, поэтому, даже несмотря на большой объём здания, обмерные работы вместе с привязкой к заводской системе координат и сшивкой облаков точек заняли лишь 30 дней.

Основной объём временных затрат на реализацию данного проекта составили действительно масштабные работы по 3D моделированию здания кислородной станции металлургического комбината по полученным в результате обмеров облакам точек лазерного сканирования. Итоговый результат получился очень достойный.

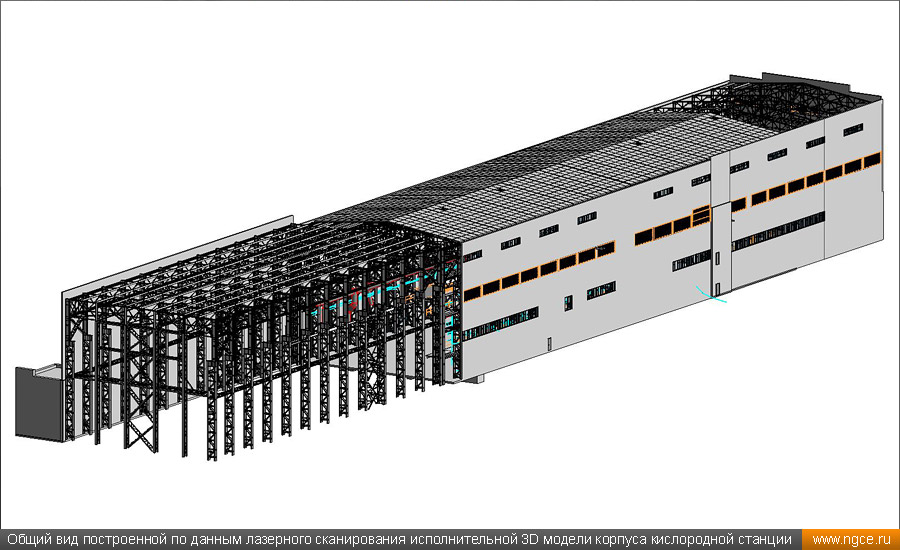

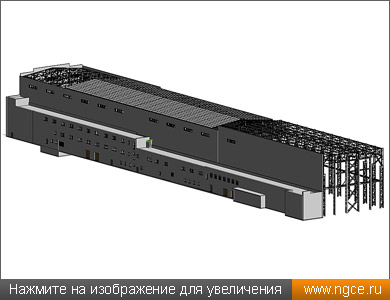

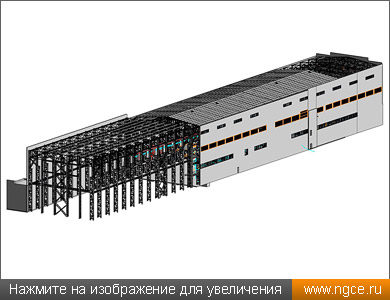

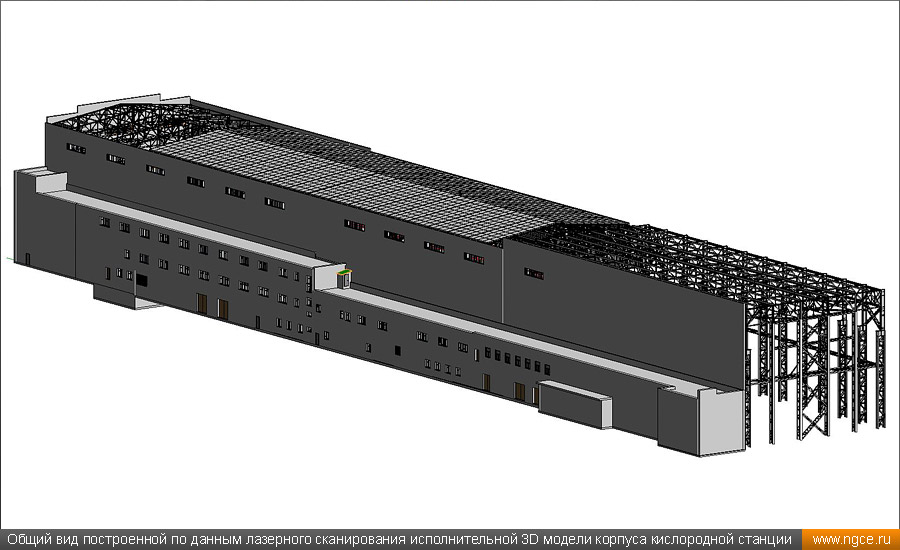

Общий вид построенной по данным лазерного сканирования исполнительной 3D модели корпуса кислородной станции Общий вид построенной по данным лазерного сканирования исполнительной 3D модели корпуса кислородной станции

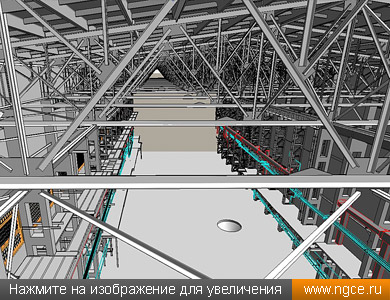

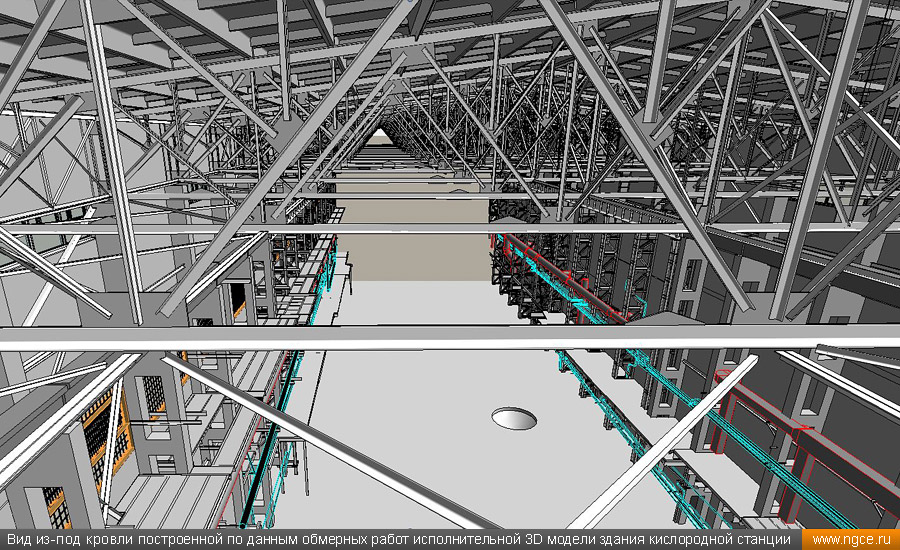

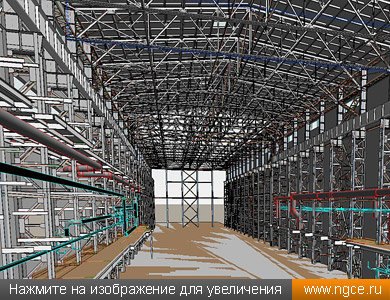

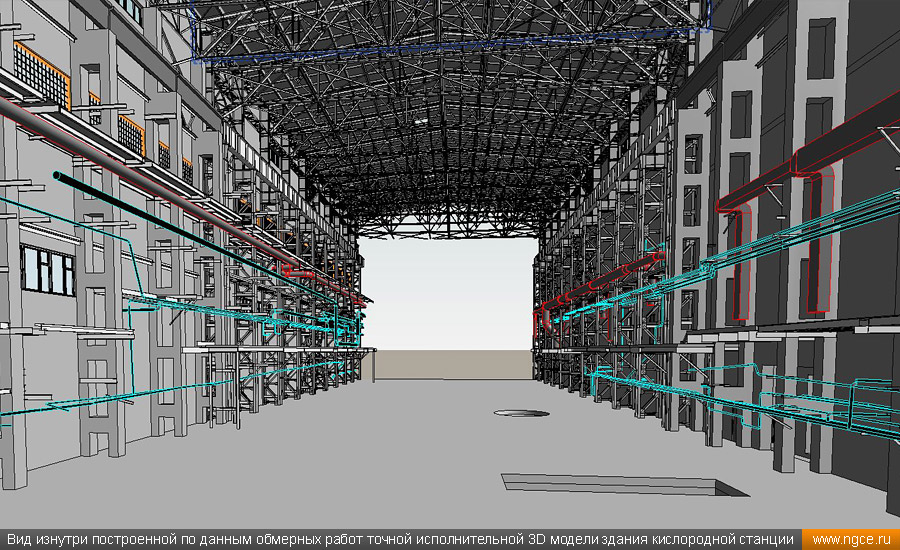

Вид изнутри построенной по данным обмерных работ точной исполнительной 3D модели здания кислородной станции Вид из-под кровли построенной по данным обмерных работ исполнительной 3D модели здания кислородной станции

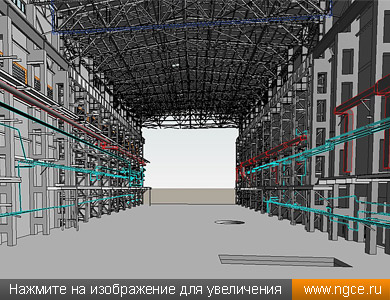

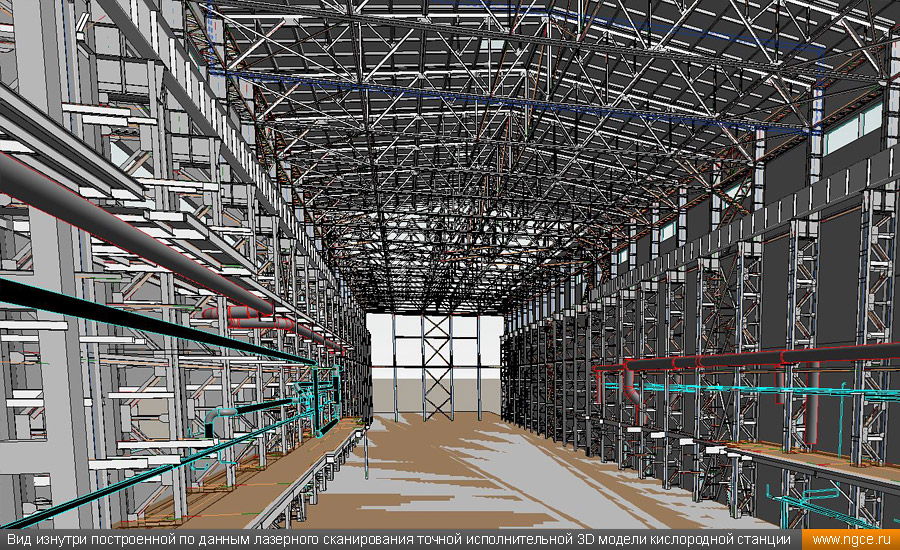

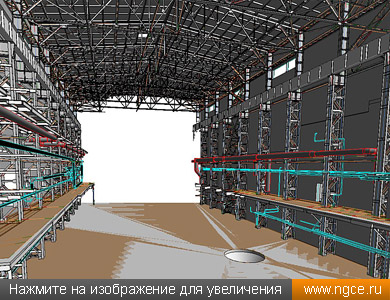

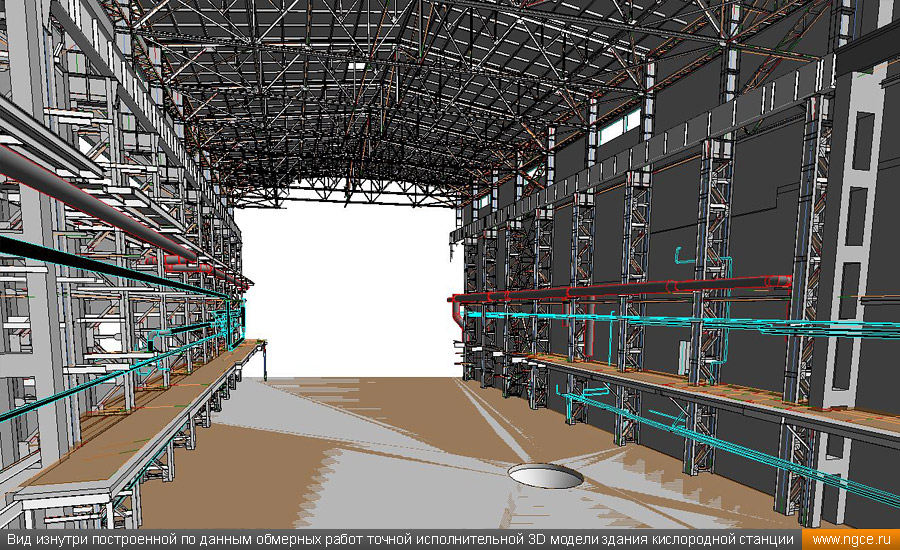

Вид изнутри построенной по данным обмерных работ точной исполнительной 3D модели здания кислородной станции Вид изнутри построенной по данным лазерного сканирования точной исполнительной 3D модели кислородной станции

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается проведением обмерных работ на различных объектах промышленности, энергетики, транспорта и транспортной инфраструктуры. Наши специалисты при производстве обмерных работ применяют технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений. Результатом съёмки является облако точек, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. На основе данных лазерного сканирования можно как выполнять подготовку комплектов традиционных плоских обмерных чертежей, так и строить точные исполнительные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующих страницах раздела «Услуги» нашего сайта:

— «Обмерные работы и инженерные изыскания на объектах промышленности, энергетики, инфраструктуры»;
— «Построение точных 3D моделей зданий и сооружений по данным трёхмерного лазерного сканирования».
