3D обмеры фасадов жилых корпусов исторического здания гостиницы «Украина» в Москве для целей реставрации

3D обмеры фасадов исторического здания в Москве для целей реставрации

07.05.2020 г.

Инженерное предприятие «НГКИ» выполнило архитектурные обмеры фасадов жилых корпусов исторического здания гостиницы «Украина» в Москве для целей подготовки проекта их реставрации. Обмерные работы были произведены методом лазерного сканирования при помощи системы Leica ScanStation P40.

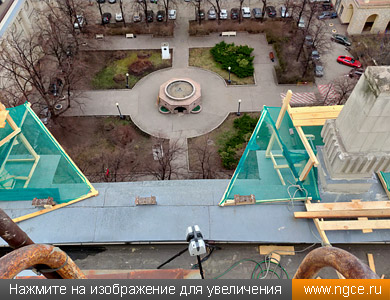

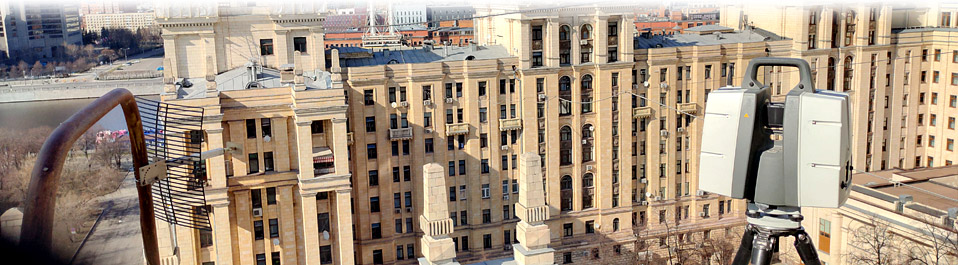

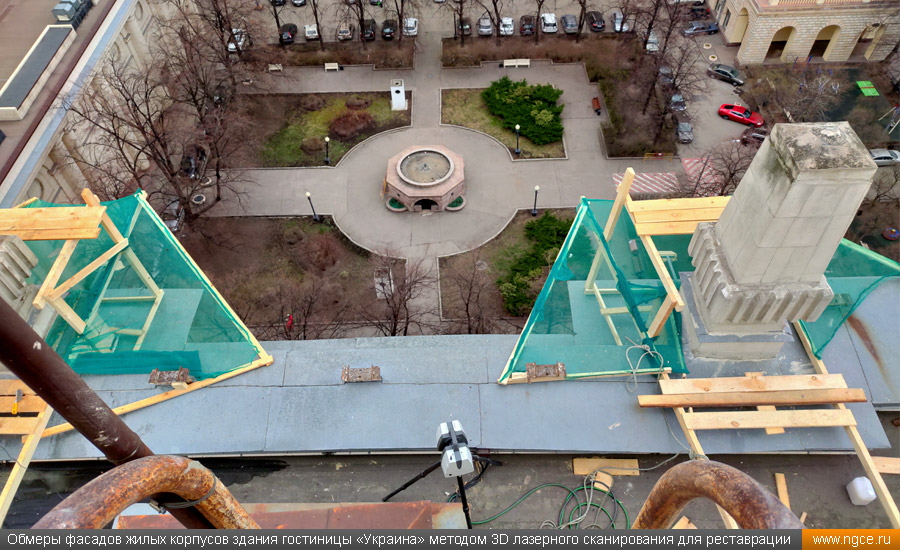

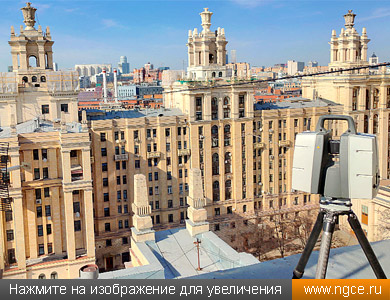

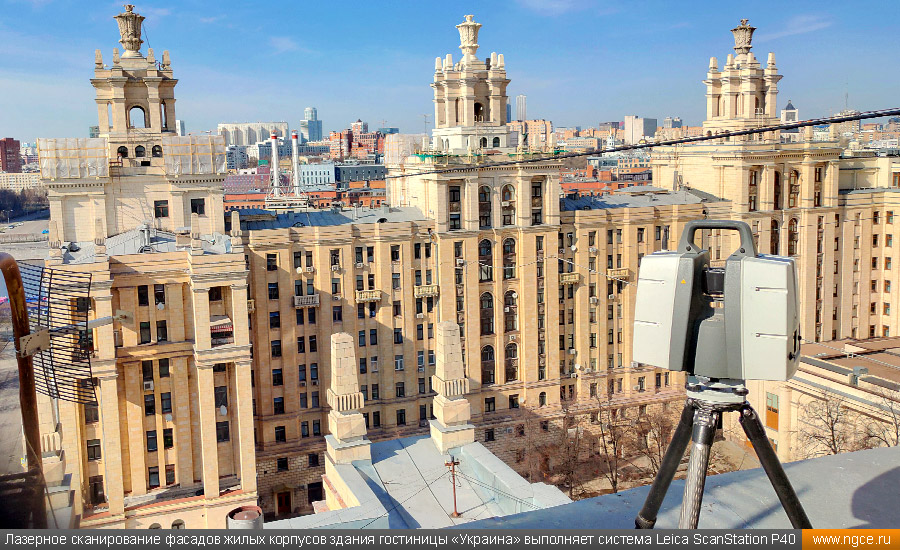

Лазерное сканирование фасадов жилых корпусов здания гостиницы «Украина» выполняет система Leica ScanStation P40 Обмеры фасадов жилых корпусов здания гостиницы «Украина» методом 3D лазерного сканирования для реставрации

Наш старый, можно даже сказать, древний Заказчик попросил нас осуществить лазерное сканирование двух жилых корпусов знаменитого исторического здания гостиницы «Украина» на Кутузовском проспекте. Заказчику требовалась по возможности максимальная детальность сканирования фасадов.

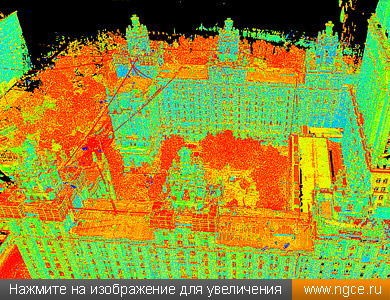

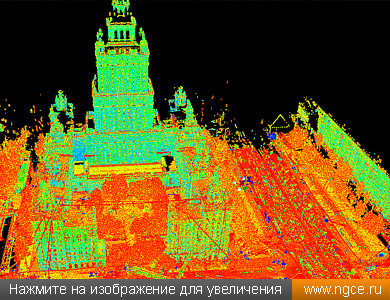

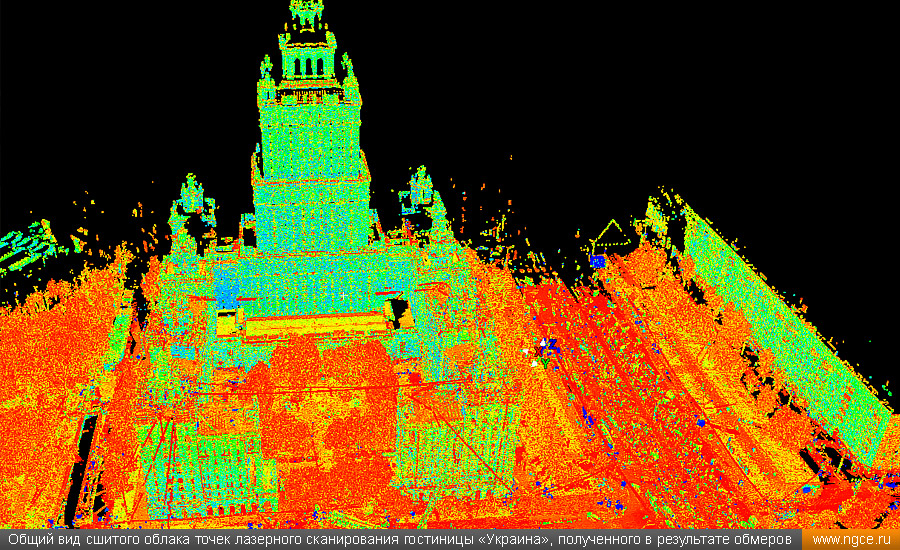

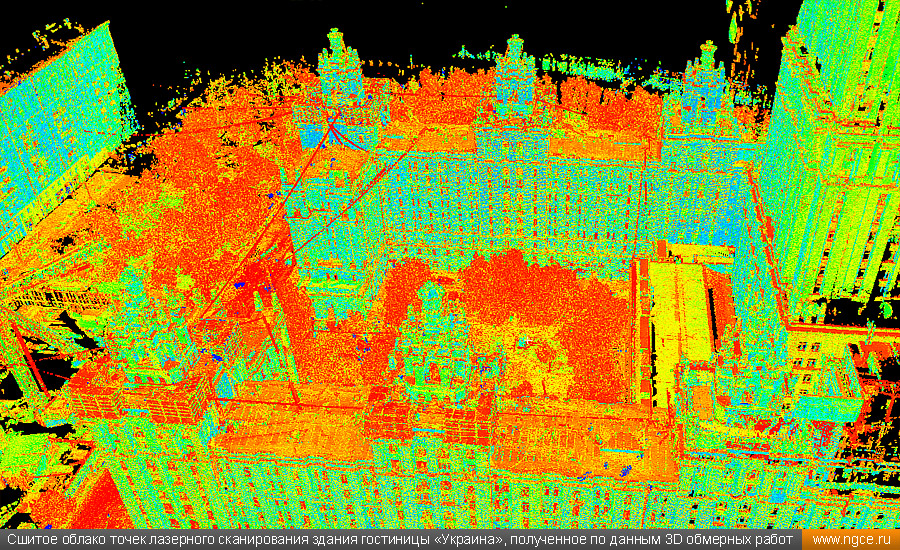

Общий вид сшитого облака точек лазерного сканирования гостиницы «Украина», полученного в результате обмеров Сшитое облако точек лазерного сканирования здания гостиницы «Украина», полученное по данным 3D обмерных работ

Здание гостиницы «Украина», выполненное в стиле сталинский ампир, состоит из трёх корпусов и представляет собой в плане сооружение П-образной формы. Центральный корпус состоит из 34 этажей, его высота составляет 206 метров, включая 73-метровый шпиль, и в нём как раз и расположена гостиница. В боковых корпусах этого дома с переменной этажностью от 9 до 11 этажей находятся 255 квартир от двух до четырёх комнат в каждой, кроме того, известно, что в здании существовало ещё две пятикомнатных квартиры. Корпуса с квартирами, предположительно, появились здесь по распоряжению Никиты Хрущёва. Обмерные работы именно этих двух жилых корпусов нам и предстояло выполнить.

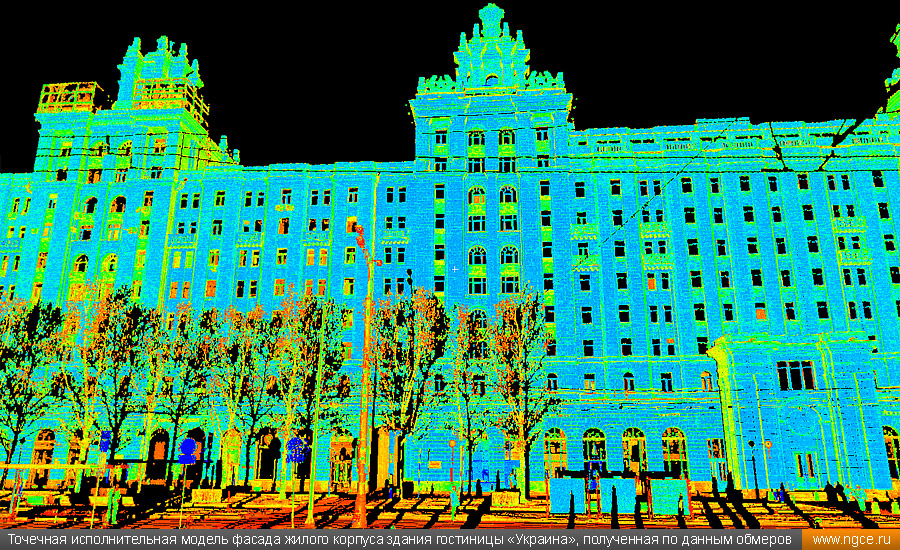

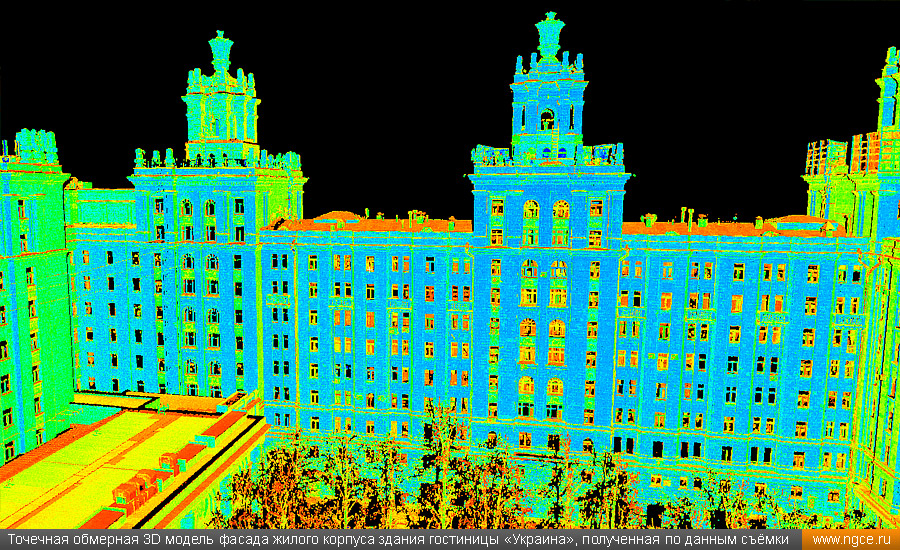

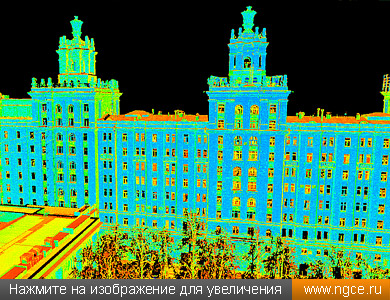

Точечная обмерная 3D модель фасада жилого корпуса здания гостиницы «Украина», полученная по данным съёмки Точечная исполнительная модель фасада жилого корпуса здания гостиницы «Украина», полученная по данным обмеров

Здание и по наружным, и по внутренним фасадам окружено большими, высокими деревьями, благо на момент обмеров пока ещё не было густой листвы, и помех для лазерного сканирования деревья создавали немного. К тому же, «слава Богу», здание имеет замкнутый двор, и наших специалистов пустили на кровлю здания, что позволило довольно-таки быстро выполнить обмерные работы всех внутренних фасадов здания практически без проблем.

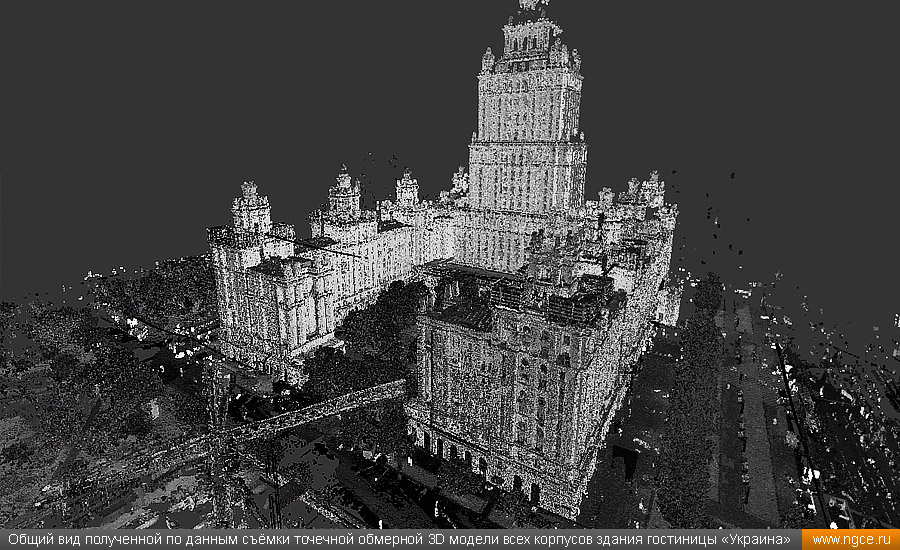

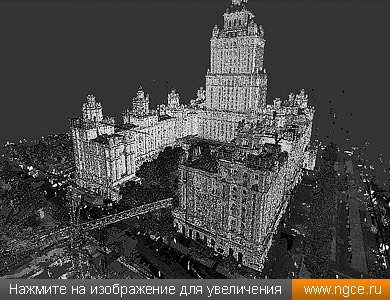

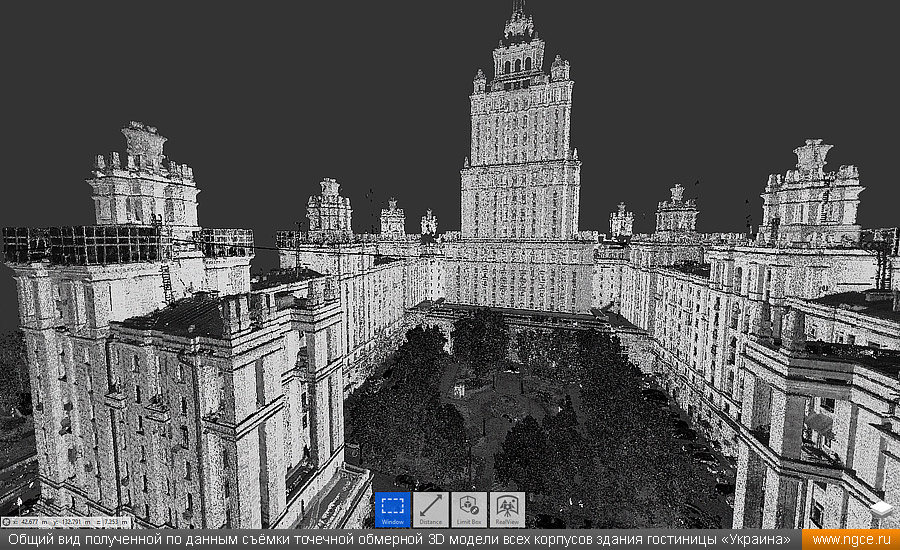

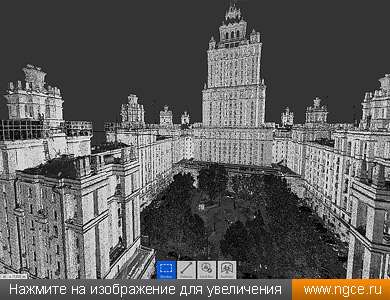

Общий вид полученной по данным съёмки точечной обмерной 3D модели всех корпусов здания гостиницы «Украина» Общий вид полученной по данным съёмки точечной обмерной 3D модели всех корпусов здания гостиницы «Украина»

С наружными фасадами нам пришлось основательно повозиться. Из двух полных световых дней, ушедших на обмеры фасадов здания, полтора дня заняла съёмка внешних фасадов.

В результате Заказчику нами были переданы точечные обмерные модели корпусов в формате RCP, хотя формат PTX очень часто оказывается более удобным для решения задач визуального обследования фасадов.

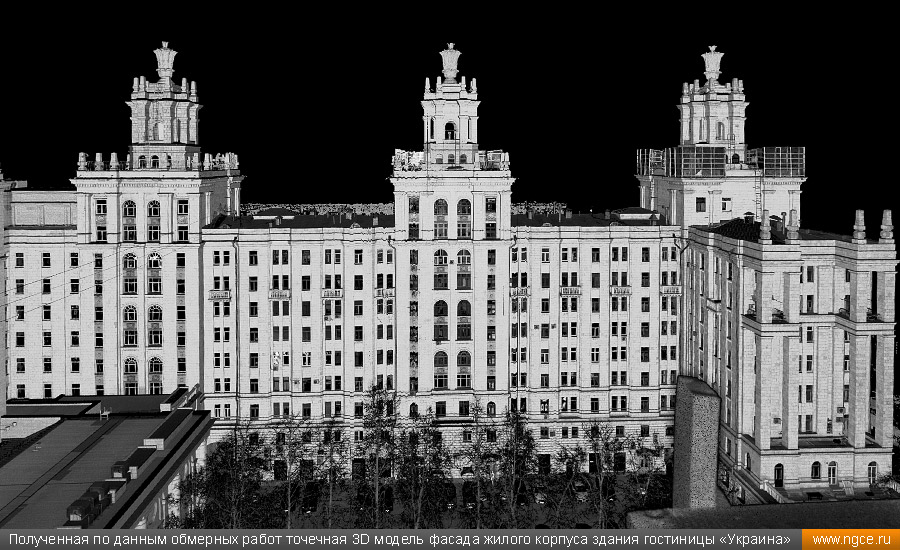

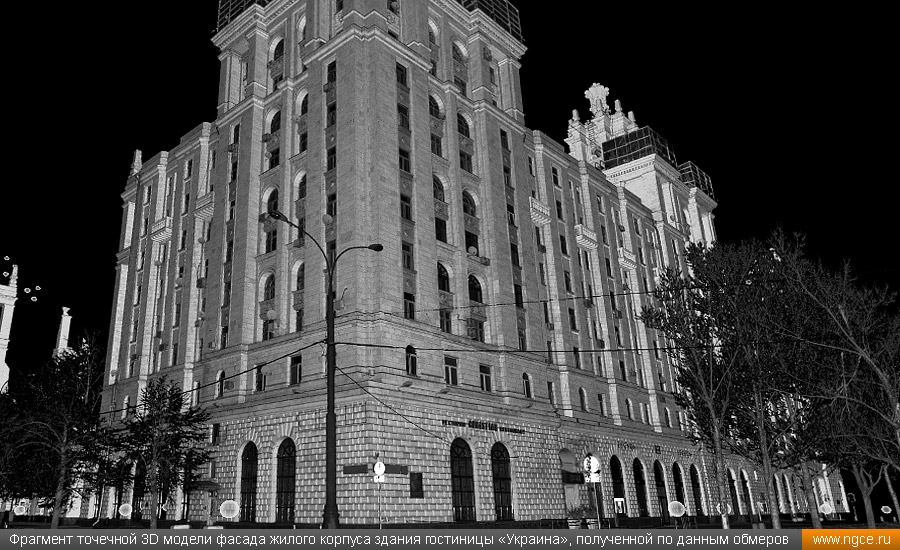

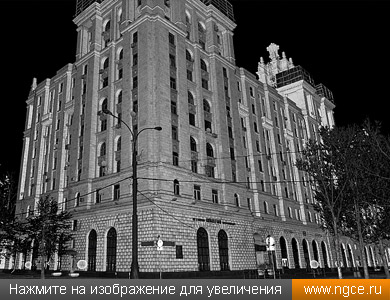

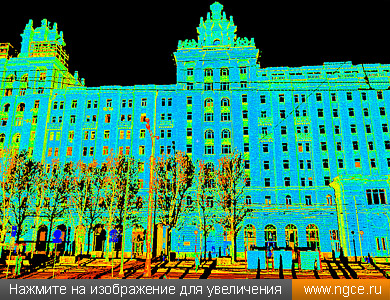

Фрагмент точечной 3D модели фасада жилого корпуса здания гостиницы «Украина», полученной по данным обмеров Полученная по данным обмерных работ точечная 3D модель фасада жилого корпуса здания гостиницы «Украина»

Увеличенные фрагменты точечных обмерных 3D моделей фасадов этого исторического здания, полученных по данным лазерного сканирования, вы можете ниже.

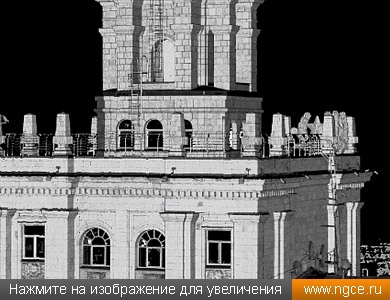

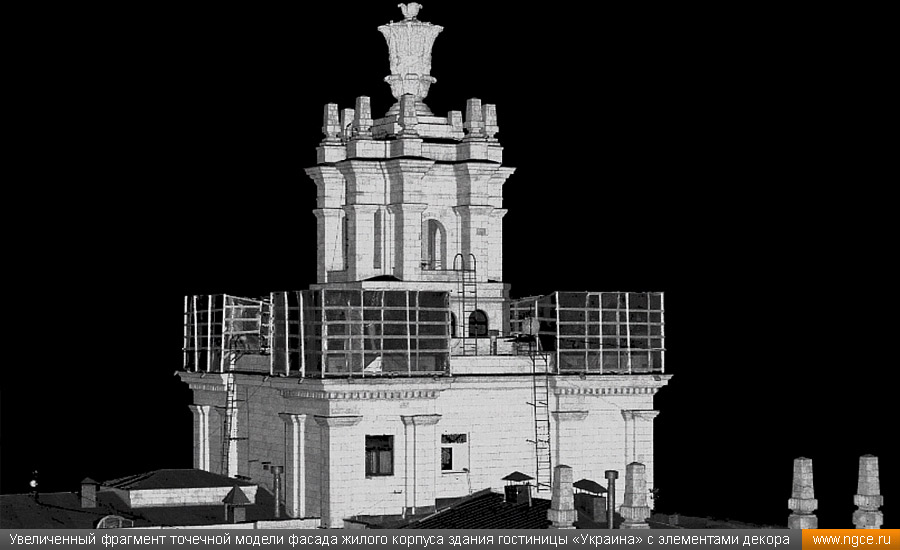

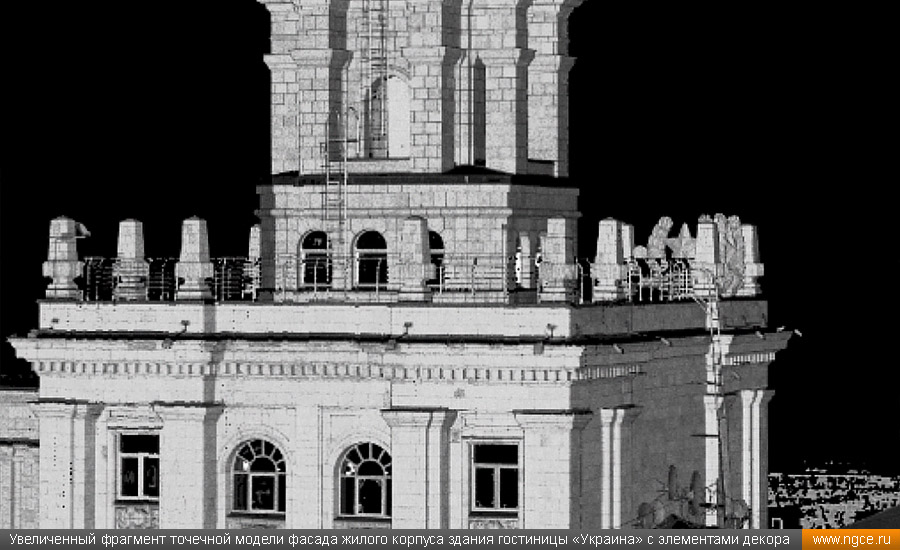

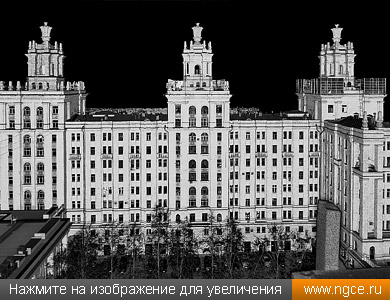

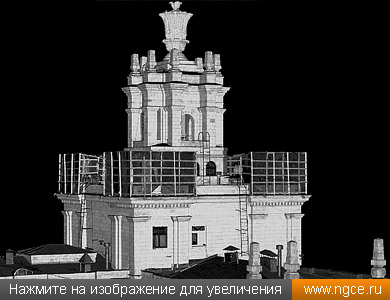

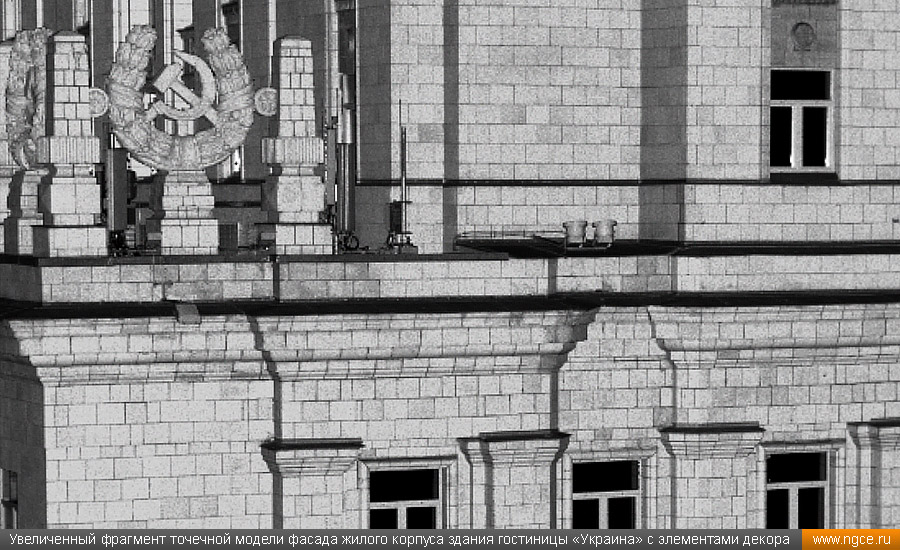

Увеличенный фрагмент точечной модели фасада жилого корпуса здания гостиницы «Украина» с элементами декора Увеличенный фрагмент точечной модели фасада жилого корпуса здания гостиницы «Украина» с элементами декора

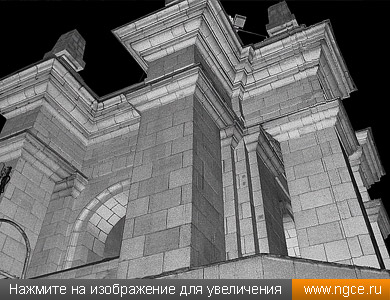

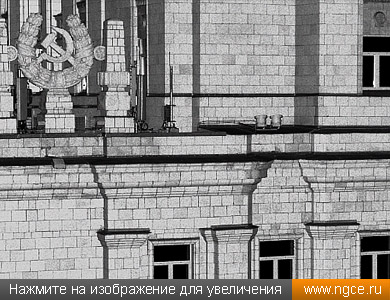

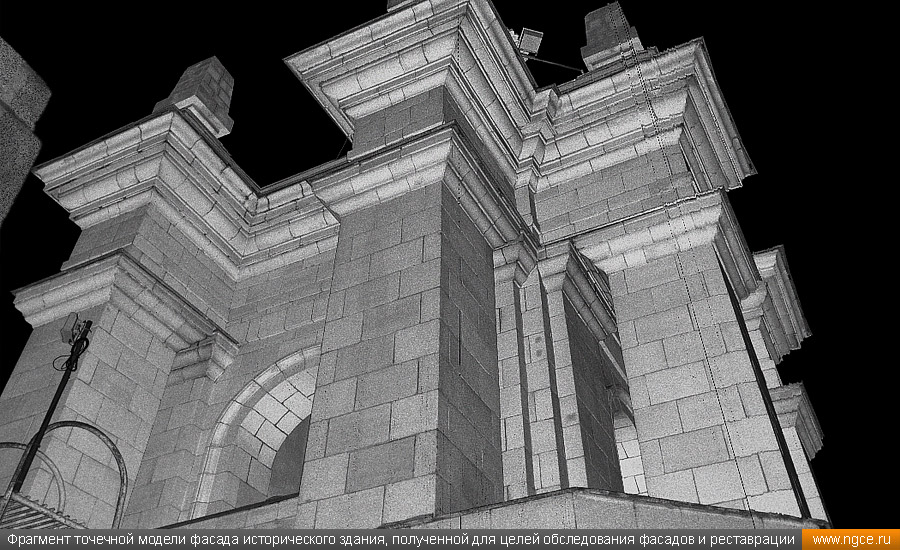

Увеличенный фрагмент точечной модели фасада жилого корпуса здания гостиницы «Украина» с элементами декора Фрагмент точечной модели фасада исторического здания, полученной для целей обследования фасадов и реставрации

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на различных объектах историко-культурного наследия, архитектуры, современного строительства с применением инновационной технологии лазерного сканирования. В том числе наши специалисты профессионально выполняют обмеры фасадов зданий и сооружений для самых разнообразных целей, в том числе для целей обследования и реставрации фасадов. Результатом съёмки является облако точек — крайне подробная точечная модель объекта обмеров. По полученным данным обмерных работ наша компания производит подготовку традиционных плоских чертежей или же выполняет построение трёхмерных каркасных, твердотельных или mesh моделей объектов съёмки или их отдельных частей — в зависимости от поставленной Заказчиком задачи. С подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы можете ознакомиться на следующей странице раздела «Услуги» нашего сайта:

— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации»;
— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
