Обмеры коттеджа методом лазерного сканирования и построение его обмерной 3D модели для целей дизайна интерьеров

Обмеры коттеджа и построение точной 3D модели для дизайна интерьеров

11.09.2020 г.

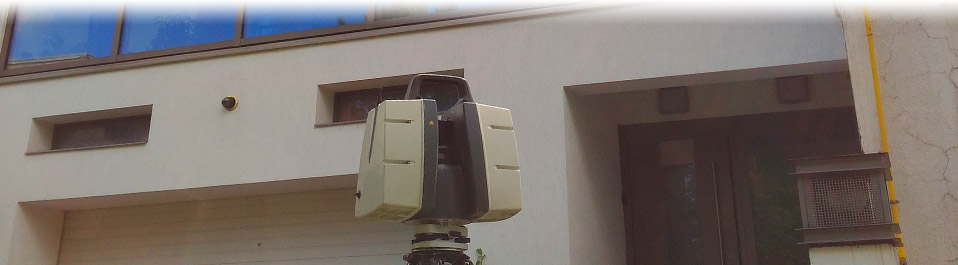

Инженерная компания «НГКИ» произвела обмеры коттеджа в одном из тихих заповедных уголков Москвы и выполнила построение его обмерной 3D модели и чертежей для целей подготовки проекта дизайна интерьеров. Обмерные работы в трёхэтажном жилом коттедже были осуществлены нами по технологии лазерного сканирования при помощи системы Leica ScanStation P40.

Работы выполнялись для дизайнерского бюро, разрабатывающего проект интерьера коттеджа в популярной системе 3D проектирования ArchiCAD, поэтому результатом нашей работы должна была быть трёхмерная модель коттеджа в формате PLN с комплектом обмерных чертежей: планы этажей, развёртки стен.

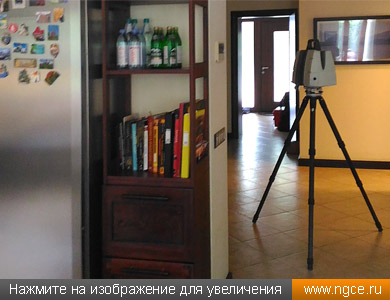

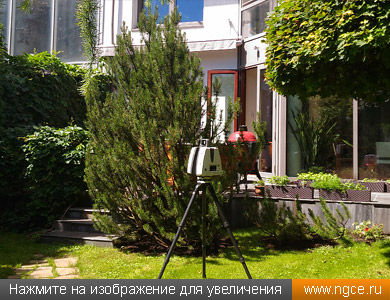

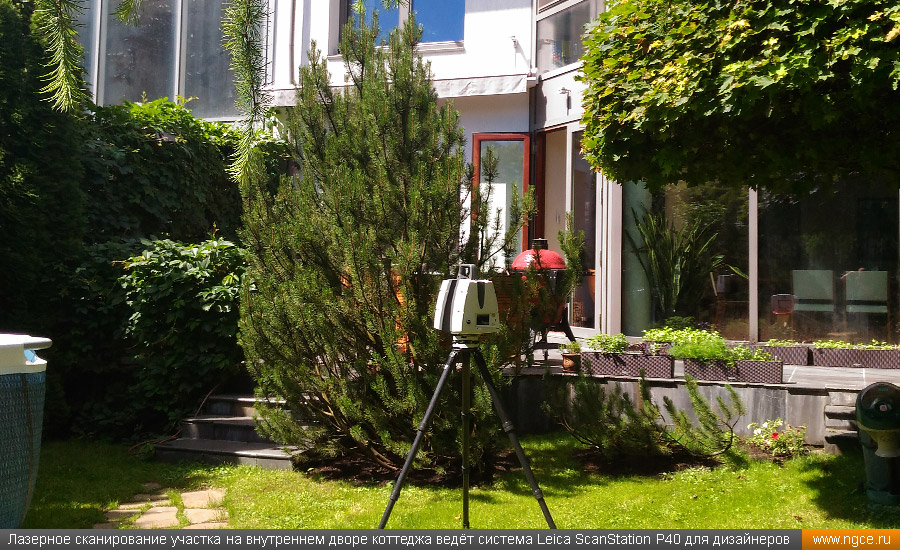

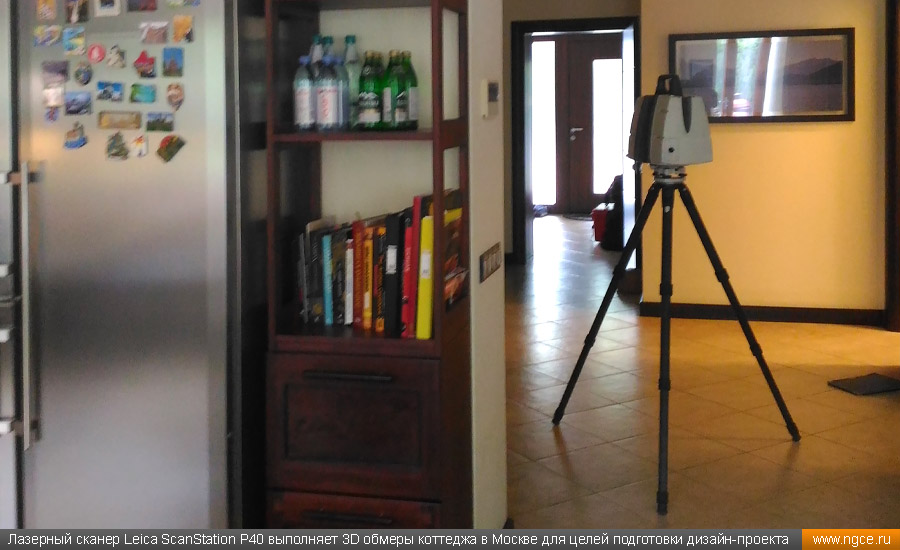

Лазерный сканер Leica ScanStation P40 выполняет 3D обмеры коттеджа в Москве для целей подготовки дизайн-проекта Лазерное сканирование участка на внутреннем дворе коттеджа ведёт система Leica ScanStation P40 для дизайнеров интерьера

Особенность выполнения лазерного сканирования под ArchiCAD заключается также в том, что эта программная среда работает с цветными облаками точек (облака с наложенной текстурой), и это определяет выбор сканера и процедуру проведения работ на объекте.

Полевой этап работ был выполнен всего за несколько часов, сшивка облаков точек в единую точечную модель заняла один рабочий день, а вот с 3D моделированием пришлось повозиться подольше: построение обмерной 3D модели коттеджа в ArchiCAD и подготовка комплекта обмерных чертежей заняло около недели.

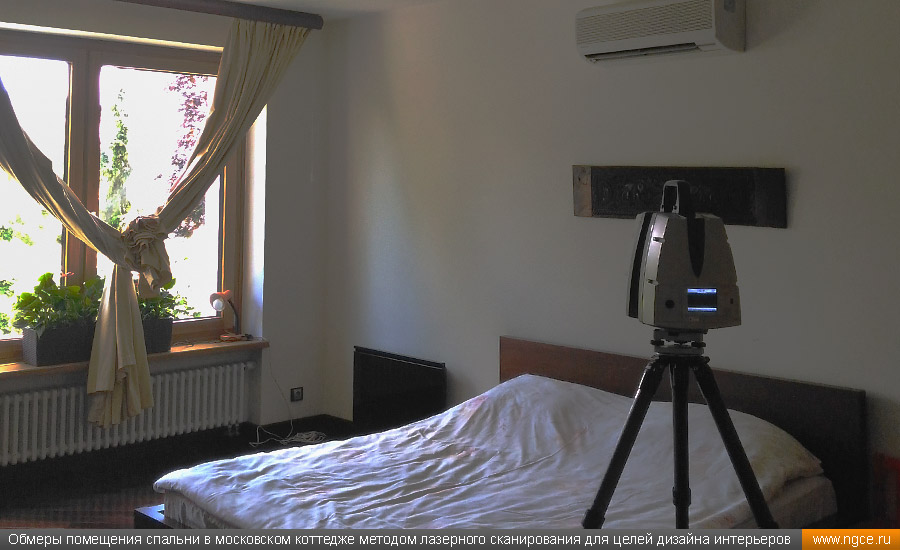

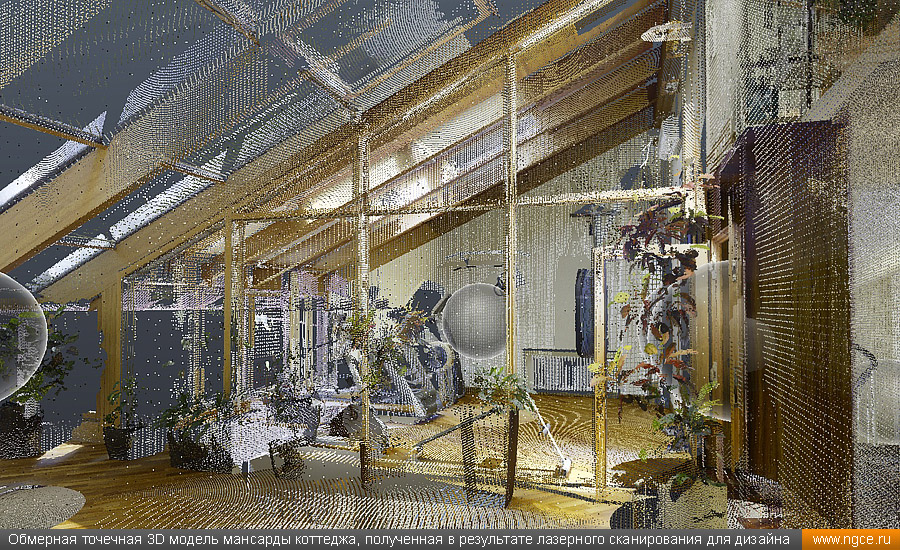

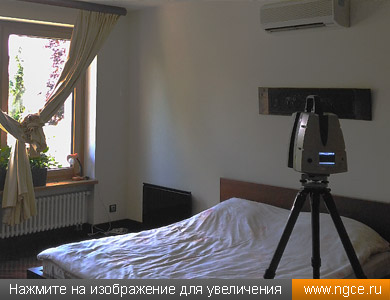

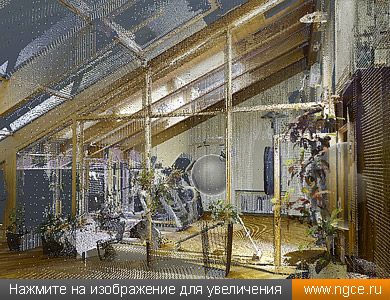

Обмеры помещения спальни в московском коттедже методом лазерного сканирования для целей дизайна интерьеров Обмерная точечная 3D модель мансарды коттеджа, полученная в результате лазерного сканирования для дизайна

Дизайнерам нами были переданы сшитая точечная модель коттеджа в реальных цветах, 3D модель в формате PLN, а также комплект необходимых чертежей. Результат в итоге получился просто отличный, а Заказчик остался очень доволен полученными итоговыми материалами и приступил к разработке дизайн-проекта коттеджа.

Облака точек и твердотельная 3D модель в ArchiCAD (PLN)

Ниже приведены изображения облаков точек лазерного сканирования (точечных 3D моделей в цвете) в формате E57 и обмерной 3D модели коттеджа в формате PLN (ArchiCAD) с визуализацией текущего состояния на момент обмеров (мебель и детали интерьера убраны).

Точечные модели в реальных цветах:

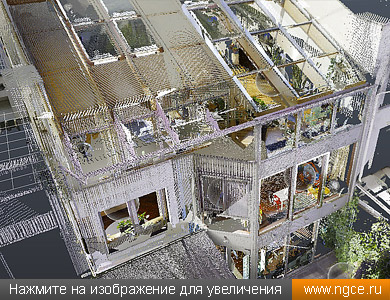

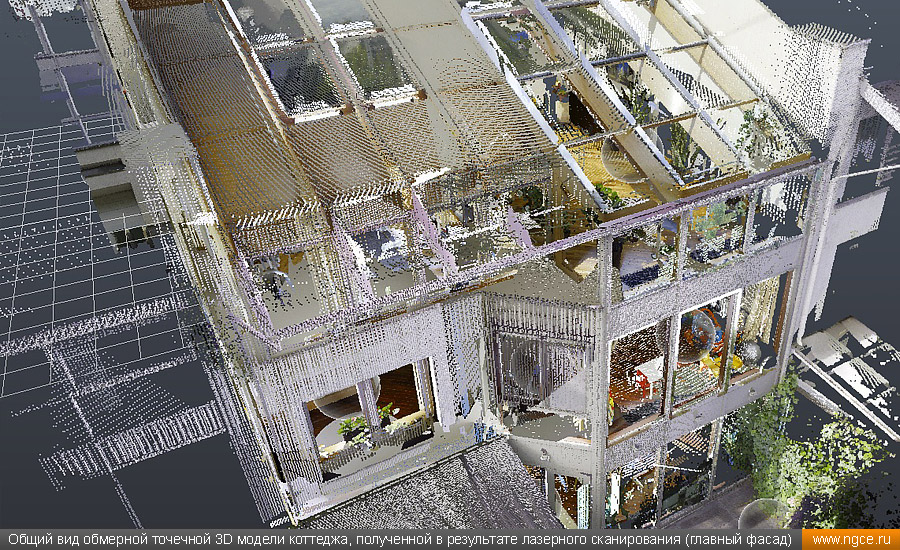

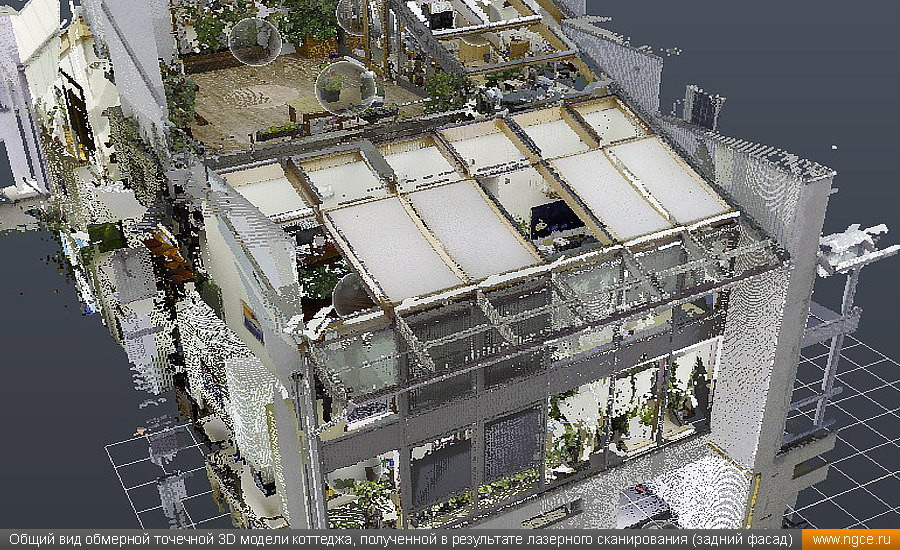

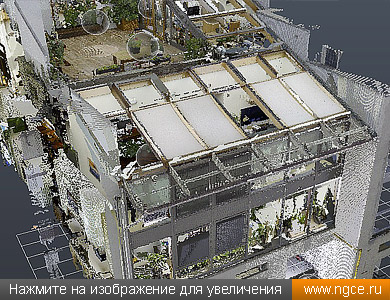

Общий вид обмерной точечной 3D модели коттеджа, полученной в результате лазерного сканирования (главный фасад) Общий вид обмерной точечной 3D модели коттеджа, полученной в результате лазерного сканирования (задний фасад)

Обмерные твердотельные модели с визуализацией текущего состояния в формате PLN:

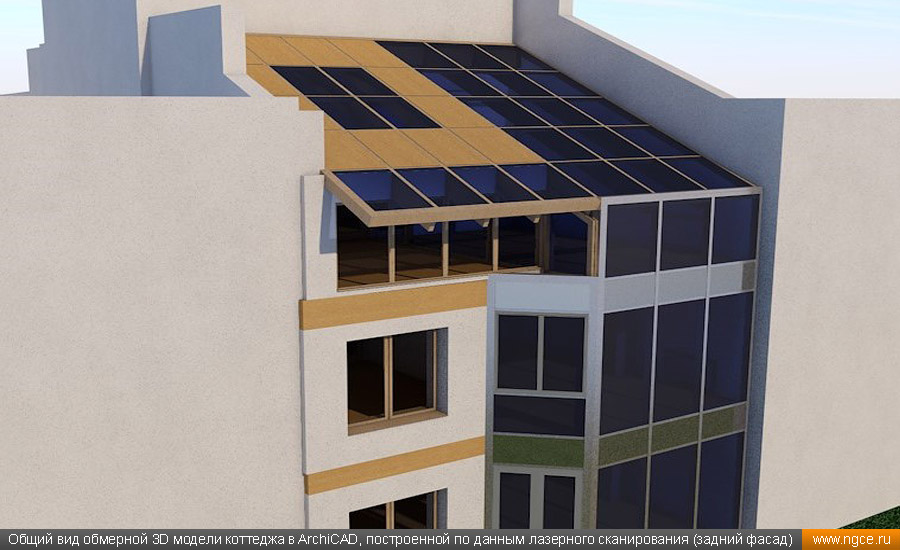

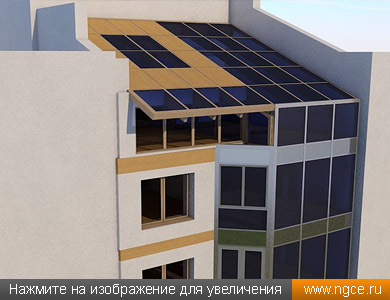

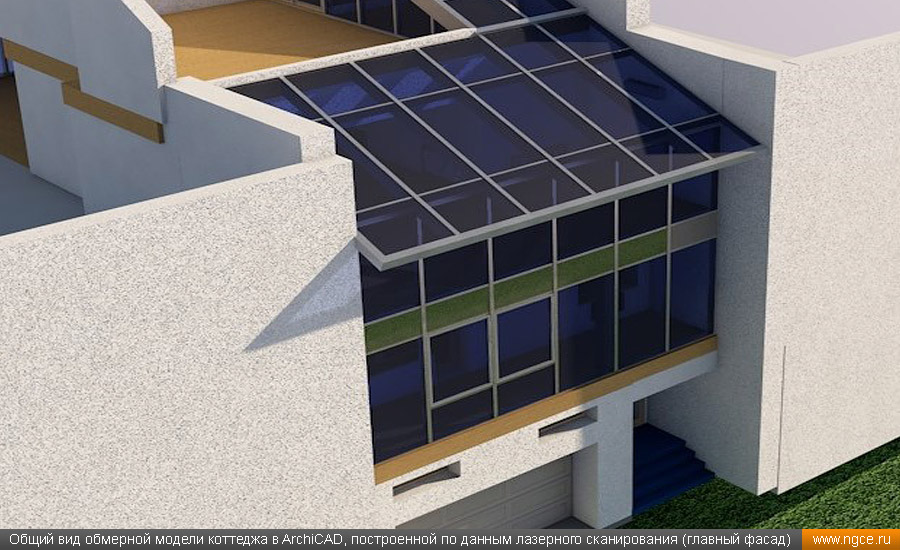

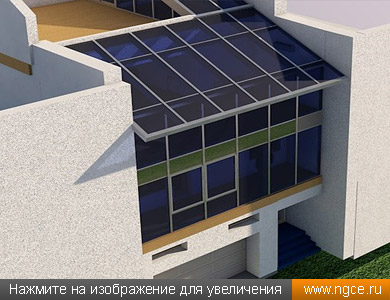

Общий вид обмерной модели коттеджа в ArchiCAD, построенной по данным лазерного сканирования (главный фасад) Общий вид обмерной 3D модели коттеджа в ArchiCAD, построенной по данным лазерного сканирования (задний фасад)

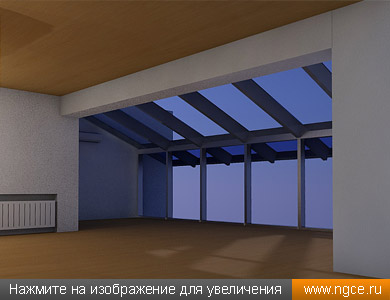

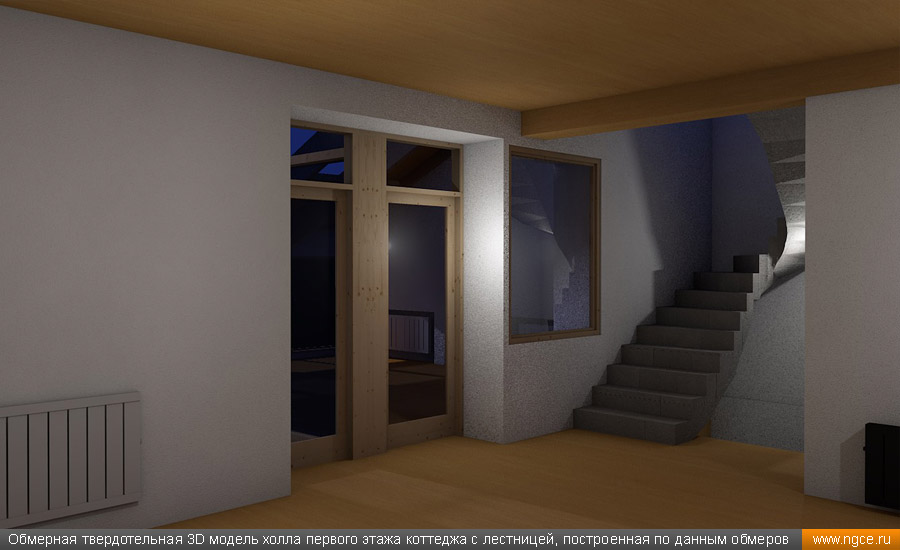

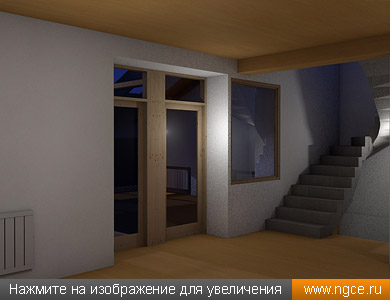

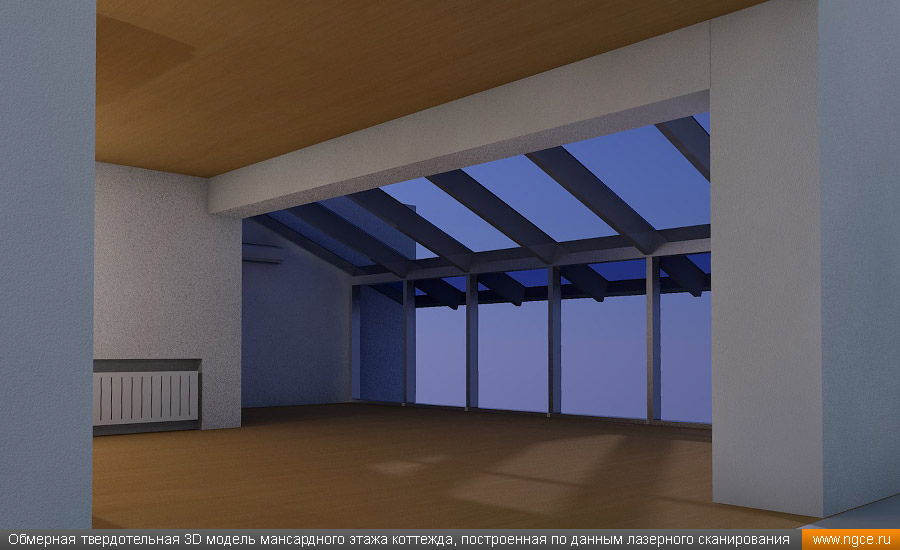

Обмерная твердотельная 3D модель мансардного этажа коттежда, построенная по данным лазерного сканирования Обмерная твердотельная 3D модель холла первого этажа коттеджа с лестницей, построенная по данным обмеров

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ жилых и нежилых помещений и для целей дизайн-проектов внутреннего обустройства, и для проектирования лестниц, мебели, отдельных конструкций, отделки дверных и оконных проёмов, изготовления стеновых и потолочных панелей. В качестве отдельного направления деятельности нашей компании можно рассматривать также проведение обмеров маломерных объектов, таких как элементы декора зданий, деталей интерьеров, и съёмку разнообразных помещений для целей проектирования мебели, лестниц, перил, потолков или любых элементов внутренней отделки. Наши специалисты при проведении обмерных работ применяют метод лазерного сканирования, который позволяет быстро получить подробные и точные результаты измерений. На основе данных лазерного 3D сканирования можно выполнять подготовку традиционных плоских чертежей и строить точные твердотельные, полигональные, каркасные трёхмерные модели объектов или их отдельных частей. Более подробное описание всех видов осуществляемых нами работ в этих сегментах рынка вы можете найти на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Построение точных 3D моделей зданий и сооружений по данным лазерного сканирования»;
— «Высокоточные обмеры элементов декора зданий, деталей интерьеров и мебели методом 3D сканирования».
