Выполненные проекты компании «НГКИ»
Точная градуировка резервуаров типов РВС-700 и РВС-400 по технологии 3D лазерного сканирования во Владимирской области

Точная градуировка резервуаров типов РВС-700 и РВС-400 во Владимирской области по технологии трехмерного лазерного сканирования

Специалисты инженерной компании «НГКИ» выполнили трехмерное наземное лазерное сканирование и построение точных градуировочных таблиц наливных резервуаров типа РВС-700 и РВС-400 во Владимирской области.
Вид деятельности: точная градуировка резервуаров методом лазерного сканирования.
Цель проекта: градуировка двух вертикальных стальных резервуаров типов РВС-700 и РВС-400.
Результаты: градуировочные таблицы резервуаров.
Продолжительность: полевой этап — 2,5 часа;
обработка — 2 дня.
Объем работ: количество резервуаров — 2;
количество сканов — 8.
Ресурсы: полевой этап — 1 сотрудник;
обработка — 1 сотрудник.

Инженерная компания «НГКИ» произвела трехмерное лазерное сканирование и построение градуировочных таблиц стальных наливных резервуаров типов РВС-700 и РВС-400 во Владимирской области. Калибровка резервуаров данного класса с системой измерения уровня взлива «Струна» является самой обычной задачей в данном сегменте работ.

Однако в данном случае нашим специалистам пришлось столкнуться со специфическими особенностями конкретно этих измеряемых резервуаров. В процессе длительной эксплуатации резервуаров основания, на которые установлены резервуары, деформировались, что, в свою очередь, привело к деформации днищ резервуаров. Наибольший перепад высот между различными точками оснований резервуаров в одном случае достиг 5 см, а в другом — целых 7 см. Такой перепад высот в различных точках днища наливного резервуара привел к тому, что в точках крепления датчика уровня взлива «Струна» (то есть, при уровне взлива в 0 см) объем остатка, расположенного ниже точки крепления, в первом резервуаре составил около 2,5 куб. метров, а во втором — 1,5 куб. метров.

Никакие обмеры резервуаров рулетками и даже электронными тахеометрами не позволяют решить задачу построения детальной топографии днища и стенок резервуаров с учетом любых деформаций. Это возможно сделать только лишь за счет беспрецедентной плотности измерений по технологии наземного лазерного сканирования. Ниже представлены горизонтальные разрезы облака точек обмеров днища одного из резервуаров с шагом в 1 см; на данных изображениях четко видно форму и размеры деформаций.

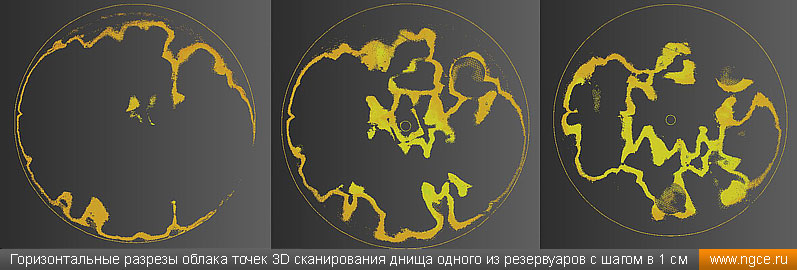

Горизонтальные разрезы облака точек 3D сканирования днища одного из резервуаров с шагом в 1 см

Наработанный инженерной компанией «НГКИ» с 2004 года богатый опыт точной градуировки резервуаров (создание градуировочных таблиц) с применением технологии трехмерного лазерного сканирования дает возможнотсь с высокой точностью определять реальные объемы разнообразных наземных и подземных резервуаров, танков наливных судов, а также транспортировочных и стационарных цистерн объемом от сотен до десятков тысяч кубических метров. Точная калибровка резервуаров и цистерн методом лазерного сканирования, определение объемов, построение 3D-моделей и градуировочных таблиц по результатам выполненных прецизионных измерений является одним из основных видов деятельности компании «НГКИ».

Изображения:

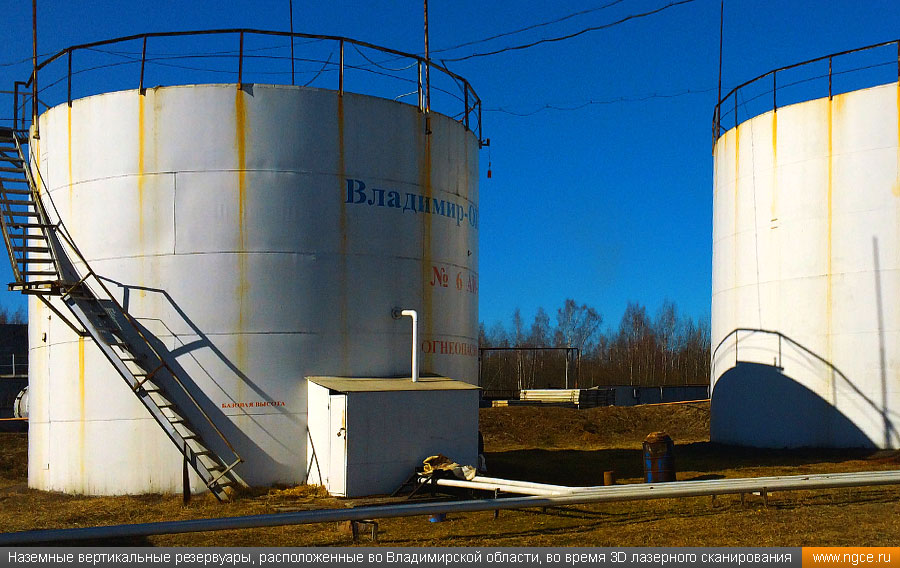

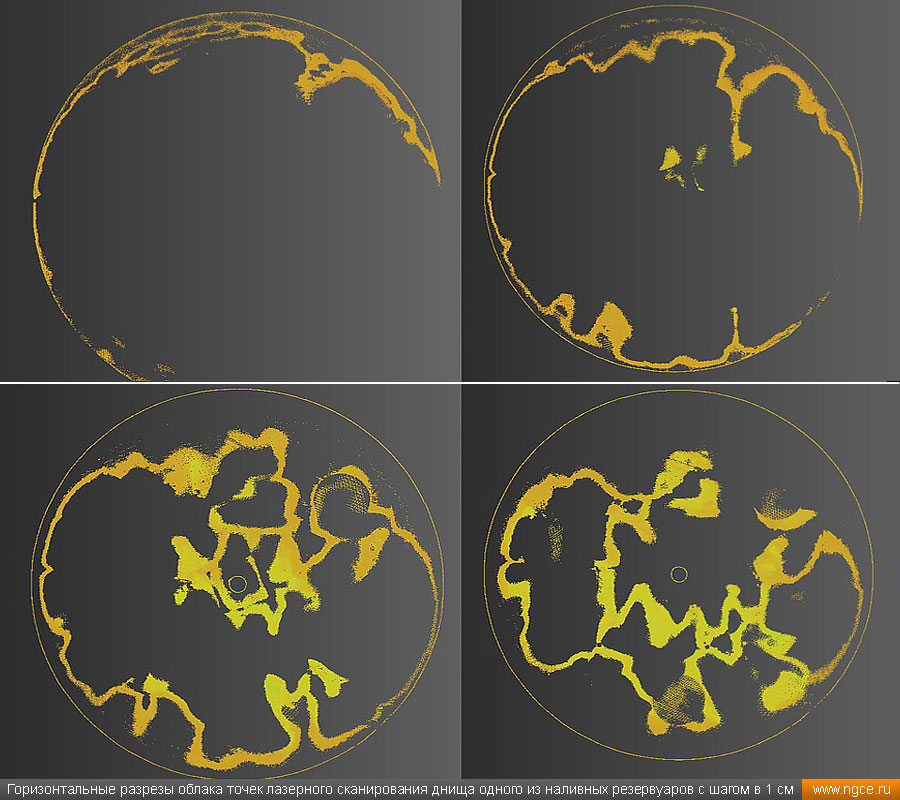

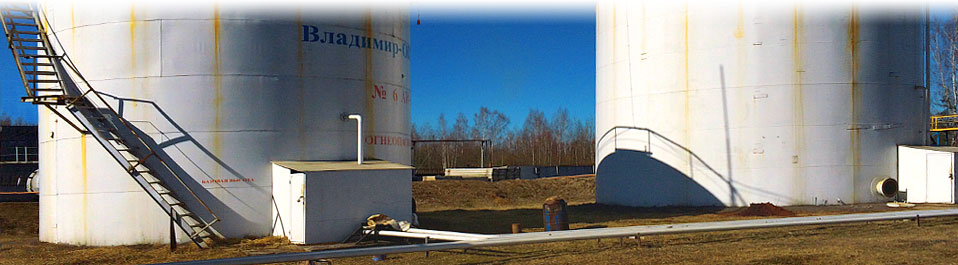

Наземные вертикальные резервуары, расположенные во Владимирской области, во время трехмерного лазерного сканирования Процесс проникновения в наливной резервуар через специальный люк для целей выполнения лазерного сканирования внутри Горизонтальные разрезы облака точек 3D лазерного сканирования днища одного из наливных резервуаров с шагом в 1 см
