Выполненные проекты компании «НГКИ»
3D лазерное сканирование и построение трёхмерной модели Андреевского моста в Москве для целей подготовки фестиваля «Круг света»

3D лазерное сканирование и построение трёхмерной модели Андреевского моста в Москве для целей подготовки фестиваля «Круг света»

Инженерная компания «НГКИ» выполнила проект по лазерному сканированию и построению 3D модели Андреевского моста в Москве. Данные работы были проведены для целей подготовки к международному фестивалю «Круг света». 3D модель требовалась организаторам этого мероприятия для оптимального размещения установок с салютами и фейерверками.
Вид деятельности: построение точных 3D моделей зданий и сооружений по данным трехмерного лазерного сканирования.
Цель проекта: построение 3D модели моста для целей подготовки к проведению праздничного светового шоу с салютами и фейерверками.
Результаты: 3D модель моста в формате DWG.
Продолжительность: полевой этап — 2 дня;
обработка — 10 дней.
Ресурсы: полевой этап — 2 сотрудника;
обработка — 1 сотрудник.
Объем работ: 3D лазерное сканирование и моделирование моста длиной более 250 метров.

Пушкинский мост над Москвой-рекой, он же Андреевский мост: краткая история

Пушкинский (или Андреевский) пешеходный мост через Москву-реку был построен относительно недавно, в 1999 году, и соединяет Фрунзенскую набережную и Пушкинскую набережную Нескучного сада. Старый же Андреевский мост был построен 1905–1907 годах на месте нынешнего Новоандреевского моста и назван в честь Андреевского монастыря, расположенного около него. Этот мост был железнодорожным и являлся частью малого кольца Московской окружной железной дороги. Несмотря на многочисленные достраивания, перестраивания и ремонтные работы, мост продолжал неумолимо ветшать и всё менее удовлетворял требованиям транспортной инфраструктуры. Решение демонтировать старый Андреевский мост было принято в конце 90-х годов в связи с реконструкцией малого железнодорожного кольца и строительством Третьего транспортного кольца. Проектировщики, от которых и зависела дальнейшая судьба моста, прекрасно понимали, что имеют дело с уникальным сооружением, входящим в число достопримечательностей Москвы. Учитывая это, было решено сохранить Андреевский мост и использовать его как пешеходный в более подходящем для этого месте, а именно — сплавить его на понтонах на 1,5 километра вниз по течению Москвы-реки и установить между Хамовниками и Парком Горького. Так как река в новом месте шире на целых 90 метров (225 м вместо 135 м), то мост пришлось достраивать. Со стороны Нескучного сада к нему подходит длинная эстакада, а на Фрунзенской набережной мост заканчивается эскалаторной галереей. Что же касается названия моста, то теперь официальное его название — Пушкинский, но по старой памяти его очень часто называют именно «Андреевский мост».

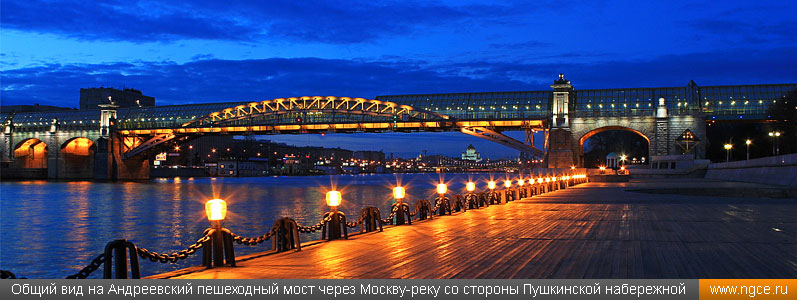

Вид на Андреевский мост через Москву-реку со стороны Пушкинской набережной после лазерного сканирования

Архитектурные обмеры Андреевского моста методом лазерного сканирования

В августе 2015 года в нашу компанию обратились организаторы международного фестиваля «Круг света» с просьбой осуществить архитектурные обмеры методом лазерного сканирования и подготовить точную 3D модель Андреевского пешеходного моста через Москву-реку. Модель была необходима для целей оптимального размещения установок для салютов и фейерверков, а также для проектирования подсветки с целью обеспечения наилучшего эффекта освещения светопрозрачных конструкций моста во время световых шоу.

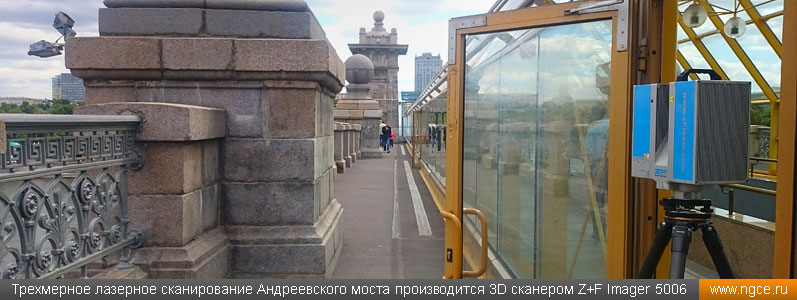

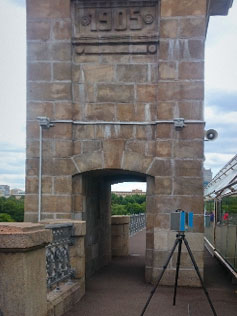

Трехмерное лазерное сканирование Андреевского моста производится 3D сканером Z+F Imager 5006

Лазерное сканирование для фестиваля «Круг света» выполняем мы!

Московский международный фестиваль «Круг света» — это ежегодное событие, в котором постановщики трехмерных шоу по современной технологии 3D-мэппинга и световые дизайнеры используют архитектурное пространство столицы в качестве объекта для различных световых и мультимедийных инсталляций. Для фестиваля «Круг света» российские и мировые дизайнеры, художники и специалисты по 3D-mapping готовят световые и мультимедийные представления, проецируя изображения и видео-ролики на фасады всем известных зданий и историко-культурных памятников Москвы, а также реализуют свои идеи в архитектурном пространстве столицы. Инженерная компания «НГКИ» уже несколько лет выполняет проекты по лазерному сканированию и трёхмерному моделированию различных зданий и сооружений для целей 3D-мэппинга, создавая точные 3D-маски архитектурных объектов, с помощью которых затем уже проектируются данные захватывающие и фантастические по красоте шоу.

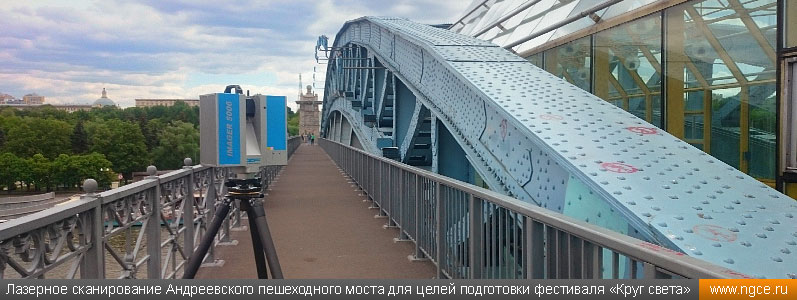

Лазерное сканирование Андреевского пешеходного моста для целей подготовки фестиваля «Круг света»

Основные сложности в выполнении проекта по обмерным работам Андреевского моста

Андреевский мост как объект лазерного сканирования оказался довольно сложным из-за его большой протяжённости и огромного количества металлических конструкций каркаса светопрозрачного коридора, который проходит через весь мост. Однако, нашим специалистам приходилось справляться и с гораздо более сложными и масштабными задачами. К тому же выяснилось, что наибольшей сложностью в этом проекте оказалось вовсе и не лазерное сканирование моста, и не построение 3D модели по результатам выполненных на объекте обмерных работ, а получение разрешения на 3D сканирование в ГБУ «Гормост», которое заняло более двух недель времени наших Заказчиков! Сами же архитектурные обмеры Андреевского моста, при наличии многочисленных гуляющих по нему людей, заняли у бригады из двух наших специалистов всего два рабочих дня.

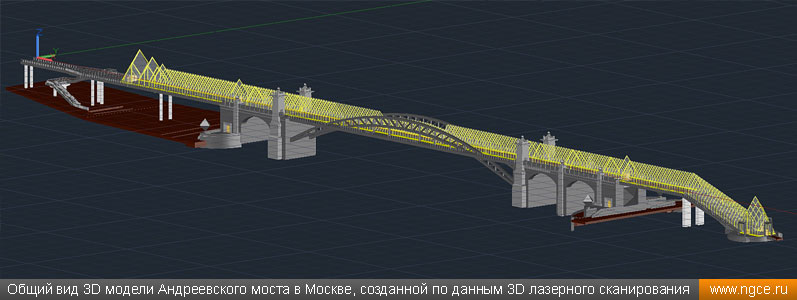

Общий вид 3D модели Андреевского моста в Москве, созданной по данным 3D лазерного сканирования

Обработка результатов лазерного сканирования и построение точной 3D модели моста

Камеральная обработка результатов выполненных обмерных работ и создание точной 3D модели Андреевского моста заняли 10 рабочих дней. Наш заказчик получил все необходимые материалы в оговоренные сроки, что позволило ему хорошо подготовиться к проведению фестиваля. Сам фестиваль «Круг света» прошёл с 26 сентября по 4 октября 2015 года. Световое шоу с салютами, фейерверками и использованием огромного количества современного проекционного и мультимедийного оборудования на Андреевском мосту являлось связующим звеном между различными сюжетами, которые транслировались при помощи технологии 3D-мэппинга на фасады комплекса зданий Министерства обороны на Фрунзенской набережной. 3D лазерное сканирование и построение модели здания Министерства обороны для этих целей также выполнены инженерной компанией «НГКИ».

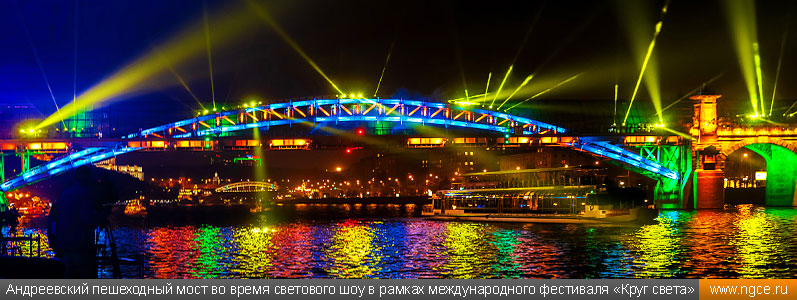

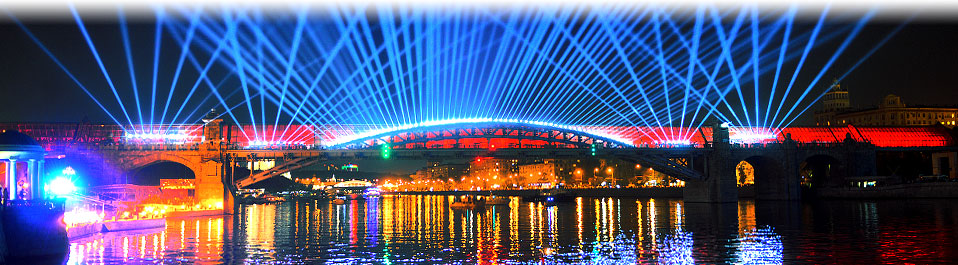

Андреевский пешеходный мост во время светового шоу в рамках международного фестиваля «Круг света»

Предприятие «НГКИ» многие годы профессионально занимается выполнением обмерных работ на объектах историко-культурного наследия и архитектуры как для целей реставрации и реконструкции, так и для проектирования различных лазерных и световых шоу и целей 3D мэппинга. Также компания проводит обмеры фасадов для целей проектирования навесных и светопрозрачных конструкций. Наши инженеры применяют для обмерных работ современную технологию 3D лазерного сканирования, которая даёт возможность в сжатые сроки получить актуальные, детальные и очень точные результаты измерений, на основе которых можно и составлять традиционные плоские чертежи, и создавать каркасные и твердотельные 3D модели объектов съёмки или их отдельных частей. Подробное описание видов осуществляемых нами работ в этом сегменте рынка вы сможете найти на соответствующей странице в разделе «Услуги» нашего сайта, где рассказывается о построении точных 3D моделей зданий и сооружений по данным лазерного сканирования.

Изображения:

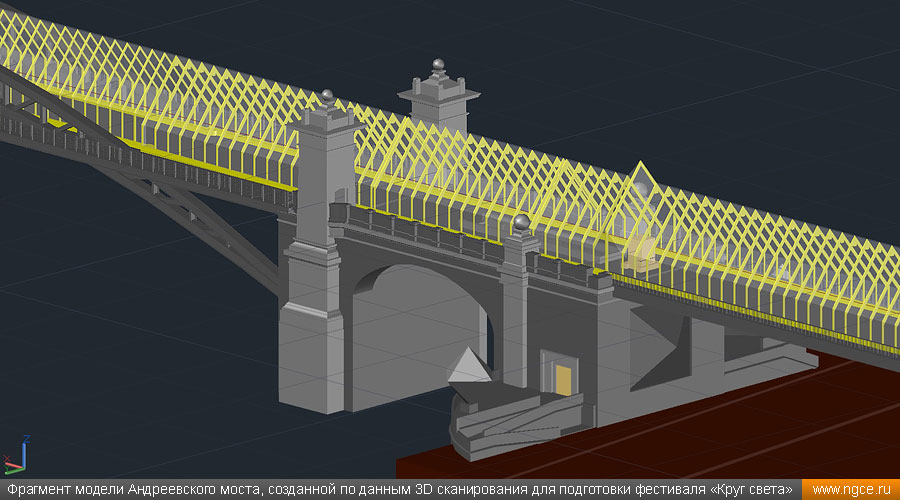

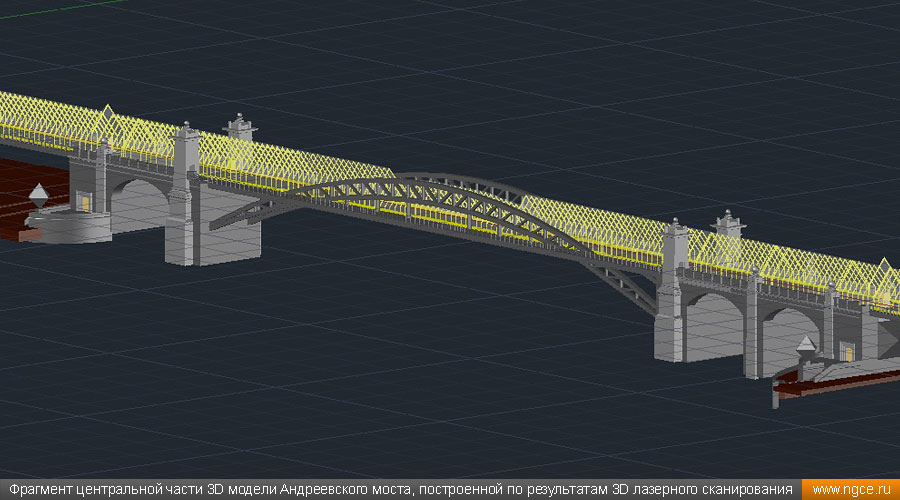

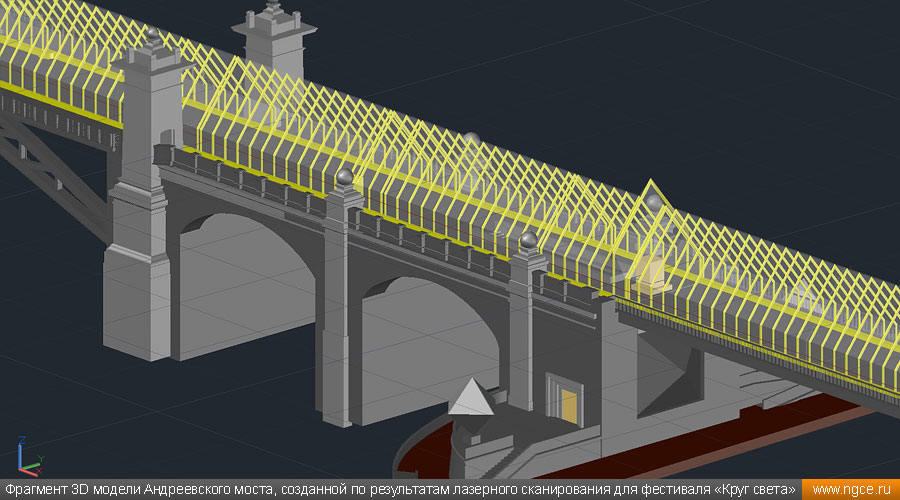

Фрагмент центральной части 3D модели Андреевского моста, построенной по результатам 3D лазерного сканирования Фрагмент модели Андреевского моста, созданной по данным 3D сканирования для подготовки фестиваля «Круг света» Фрагмент 3D модели Андреевского моста, созданной по результатам лазерного сканирования для фестиваля «Круг света»
