Архитектурные обмеры здания на улице Солянка в Москве методом лазерного сканирования для целей подготовки проекта реставрации

Архитектурные обмеры здания на улице Солянка в Москве для целей подготовки проекта реставрации

Специалисты компании «НГКИ» выполнили проект по точным архитектурным обмерам исторического здания XIX века на улице Солянка в Москве для целей подготовки проекта реставрации этого объекта историко-культурного наследия. Обмерные работы были проведены методом лазерного сканирования.
Вид деятельности: обмерные работы на объектах историко-культурного наследия и памятниках архитектуры.
Цель проекта: архитектурные обмеры для целей реставрации.
Результаты: точечная 3D модель здания.
Продолжительность: полевой этап — 10 дней;
обработка — 5 дней.
Ресурсы: полевой этап — 2 сотрудника;
обработка — 2 сотрудника.
Объём работ: внешние и внутренние обмерные работы здания.
Оборудование: лазерный сканер Leica ScanStation P20;
лазерный сканер Leica HDS6100.

Наши специалисты выполнили интересный проект по архитектурным обмерам здания на улице Солянка в Москве, более известного как «Дом с атлантами». Обмерные работы были проведены по технологии лазерного сканирования по заказу организации, которая занимается подготовкой проекта реставрации этого памятника культурного наследия.

«Дом с атлантами» на Солянке: краткий исторический экскурс

Особняк в стиле неоклассицизм на Солянке, известный как «Дом с атлантами», был построен для московского купца 1-й гильдии Алексея Дмитриевича Расторгуева в 1882 году как доходный дом с чайным магазином на первом этаже и официально именовался «Доходный дом с чайным магазином Торгового дома «Д. и А. Расторгуевы» на Солянке». Архитектор Василий Корнеев, строивший дом, прославился как автор многих известных зданий Москвы XIX века, таких как доходный дом Медынцевых на Покровском бульваре, Конюшенный корпус Московского почтамта, доходные дома Голофтеева на Большой Дмитровке, особняк Тарасова на Малой Никитской, более известный в народе под названием «Дом Берии», и многих других. В конце 1870-х Корнеев уже сотрудничал с купеческой семьей Расторгуевых, построив для них складское здание их доходного дома в Подколокольном переулке, и поэтому вопрос выбора автора проекта доходного дома на одной из самых фешенебельных улиц Москвы решился сам собой. Главный фасад дома украшают фигуры атлантов, поддерживающих балкон над центральным входом, львиные маски под карнизом, балконы с литыми чугунными ограждениями.

Изуродованные вандалами фигуры атлантов, поддерживающих балкон дома на Солянке в центре Москвы

На первом этаже «Дома с атлантами» располагался магазин чая и других колониальных товаров, тогда как два верхних этажа занимали доходные квартиры. В 1902–1909 годах владельцем этого дома являлся сын А.Д. Расторгуева, купец 1-й гильдии Дмитрий Алексеевич Расторгуев, а в 1909–1917 годах — промышленник, сахарозаводчик П.И. Харитоненко. Всего в доме было четыре квартиры, по две на каждый этаж. Всего четыре, но каких! Каждая из них состояла из 12–14 просторных комнат с роскошными интерьерами, мраморными каминами работы итальянских мастеров, паркетными полами из ценных пород древесины, мраморными подоконниками. В этом доме даже был устроен лифт, выписанный из Франции. В подвале находились винный склад и котельная. Разумеется, что эти четыре квартиры предназначались для сдачи внаём вовсе не студентам и даже не представителям среднего класса, а весьма обеспеченным семействам московского истеблишмента и городской аристократии. Две квартиры на третьем этаже «Дома с атлантами» занимали семьи представителей знатного дворянского рода Ляпуновых, ведущих родословную от Рюрика и Галичских князей. В этом доме родился и провёл детские годы известный советский математик и один из основоположников кибернетики А.А. Ляпунов. В 1910-х годах Ляпуновы разместили в своих квартирах собранную ими галерею картин, одну из лучших в Москве.

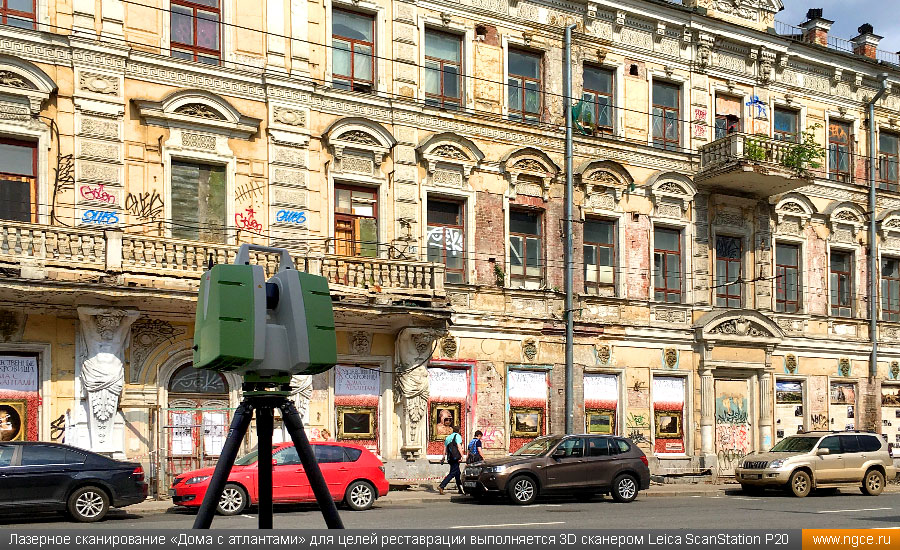

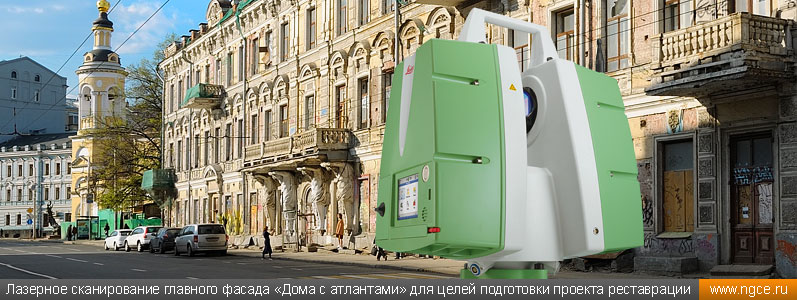

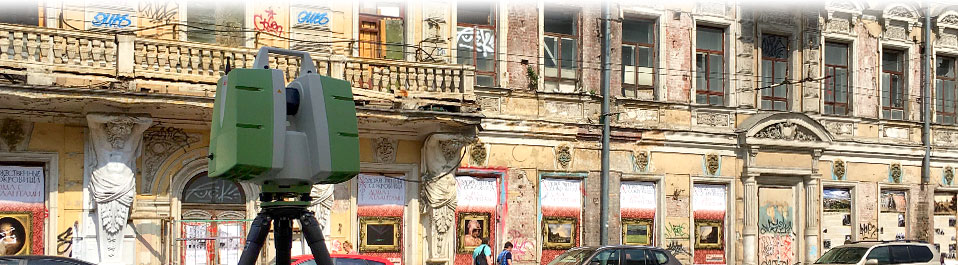

Лазерное сканирование главного фасада «Дома с атлантами» для целей подготовки проекта реставрации

После Октябрьской революции дом переходил из рук в руки, меняя жильцов: в середине 1920-х годов он находился в ведении Жилтоварищества, а в 1927 году был передан учреждениям здравоохранения, а ещё позднее — Академии медицинских наук СССР, оставаясь при этом жилым домом, в котором располагались квартиры медицинских светил. С 1970 года в доме размещался проектный институт Министерства здравоохранения РСФСР.

Современное состояние дома и необходимость реставрации

После распада СССР дом опустел и постепенно ветшал. Уже к началу 2000-х годов он являл собой довольно жалкое зрелище, окончательно придя в полнейшее запустение. В 2004 году он был включён в реестр памятников культурного наследия, однако на судьбу дома данное событие не повлияло. Он по-прежнему пребывал в плачевном состоянии, подвергаясь не только разрушению от времени, но и набегам вандалов, беспрепятственно проникавших внутрь. Над историческим зданием в самом центре Москвы нависла вполне реальная угроза полного уничтожения от случайного или намеренного пожара, или же просто от обрушения.

Дело дошло до того, что в марте 2016 года неравнодушные активисты общественного движения «Архнадзор» вместе с несколькими десятками добровольцев были вынуждены провести субботник, целью которого стала консервация здания от проникновения в него вандалов: были забиты окна первого этажа, в двери вставлены замки. И вот, наконец, после многих лет мытарств, в доме началась жизненно необходимая реставрация.

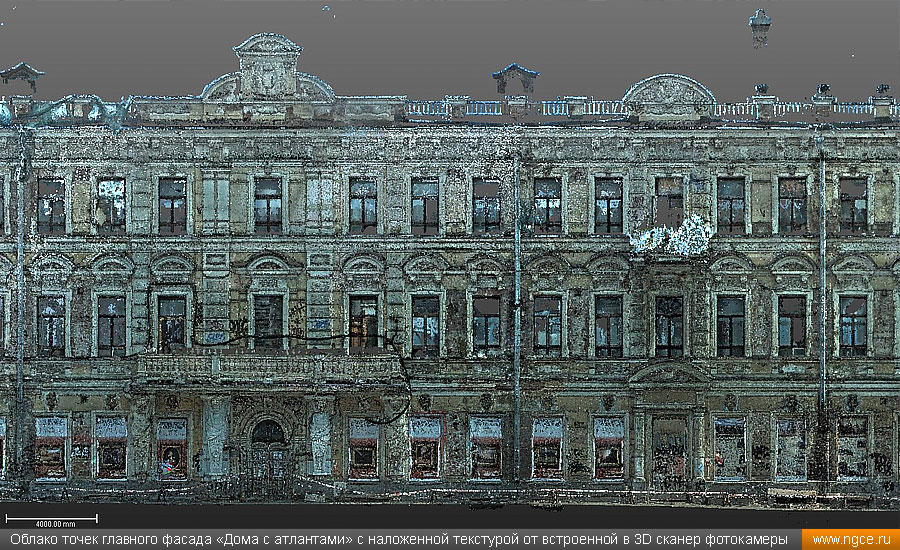

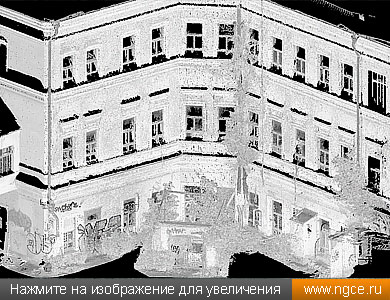

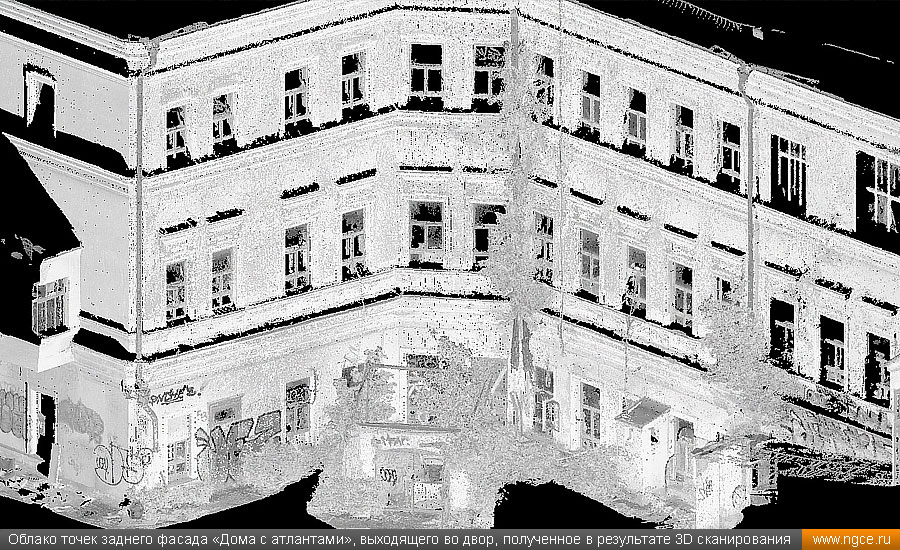

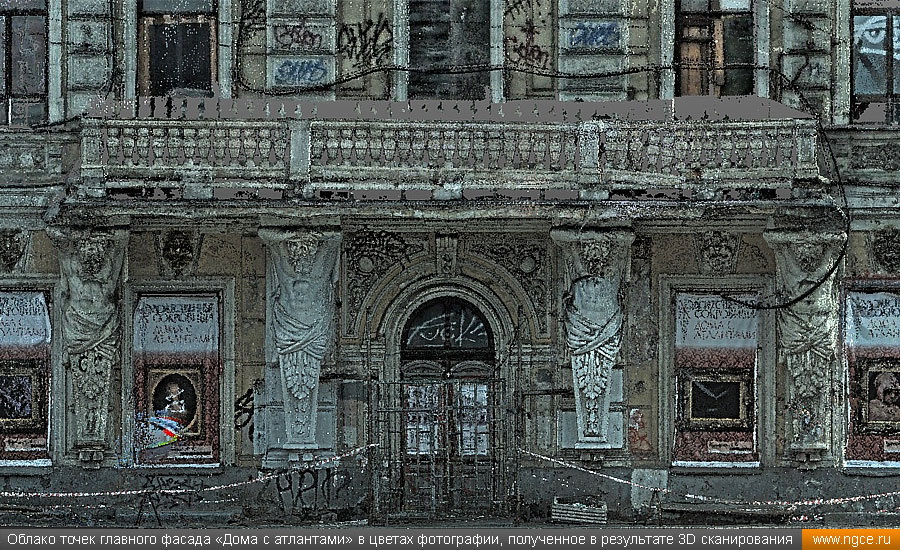

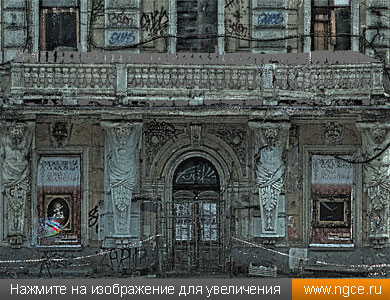

Облако точек главного фасада «Дома с атлантами» в цветах фотографии, полученное в результате лазерного сканирования Облако точек заднего фасада «Дома с атлантами», выходящего во двор, полученное в результате лазерного сканирования

Обмерные работы методом лазерного сканирования

Организация, которая занималась подготовкой проекта реставрации здания, пригласила специалистов инженерной компании «НГКИ» для проведения обмерных работ методом лазерного сканирования на всей территории здания. Мы с готовностью приняли данное предложение и менее чем за две недели провели лазерное сканирование всех этажей, фасадов, подвалов «Дома с атлантами» на Солянке.

При выполнении обмерных работ нашими специалистами использовались лазерные сканеры Leica HDS6100 и Leica ScanStation P20. Наибольшие неудобства при проведении архитектурных обмеров здания вызывала вибрация старых деревянных перекрытий верхних этажей. Пол был снят на всей площади дома, и зачастую ножки штатива приходилось утапливать в мягкой пыли и мусоре, хотя в большинстве случаев удавалось установить его на прочных деревянных балках. Съёмка производилась с высокой плотностью, необходимой для последующей прорисовки тонких элементов декора. Главный фасад «Дома с атлантами», выходящий на улицу Солянка, был отсканирован с наложением текстуры от встроенной в сканер фотокамеры, и облако точек было получено в реальных цветах объекта. Всего при выполнении обмерных работ было сделано около 600 сканов.

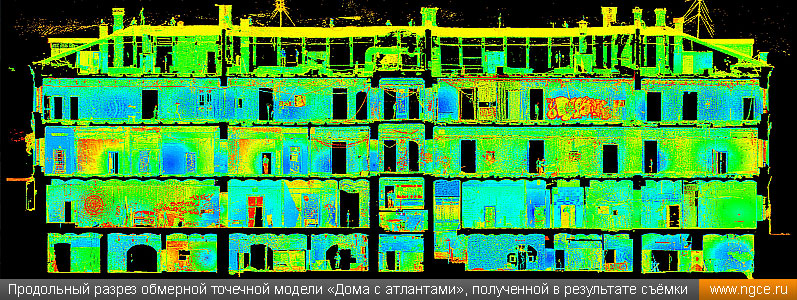

Продольный разрез обмерной точечной модели «Дома с атлантами», полученной в результате 3D сканирования

На камеральном этапе работ нашими специалистами была выполнена сшивка полученных сканов в единое облако точек, а также произведена его очистка от посторонних шумов. В качестве итоговых отчётных материалов нашему Заказчику было передано сшитое и отфильтрованное облако точек «Дома с атлантами» на улице Солянка в Москве, фактически представляющее собой точечную обмерную 3D модель этого объекта культурного наследия.

Примеры отчётных материалов по проекту

С примерами итоговых отчётных материалов, подготовленных нашими специалистами на камеральной стадии работ в результате обработки данных 3D лазерного сканирования «Дома с атлантами» на улице Солянка в Москве, можно ознакомиться, скачав следующие файлы в формате PDF:

фрагменты облака точек главного фасада «Дома с атлантами» в цветах фотографии;
фрагменты облака точек заднего фасада «Дома с атлантами», выходящего во внутренний двор;

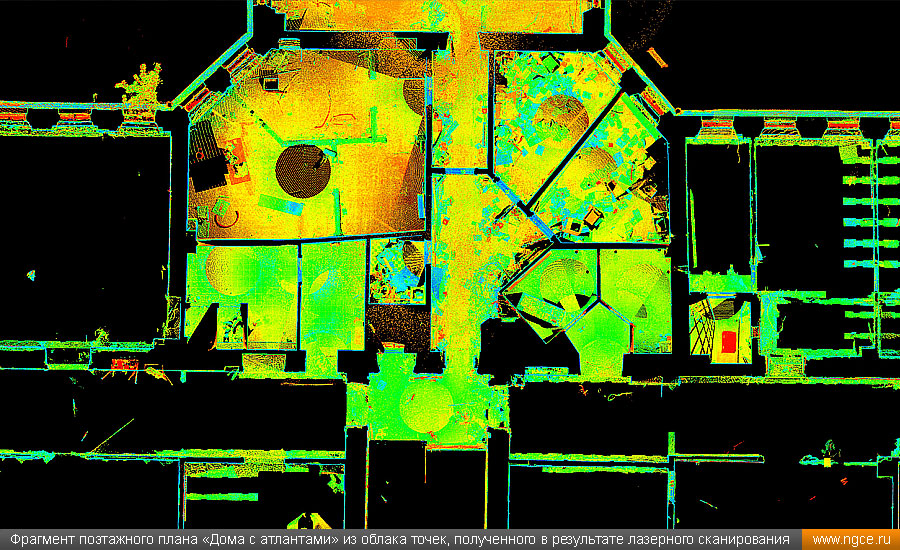

поперечный разрез, продольный разрез и фрагмент поэтажного плана точечной модели «Дома с атлантами».

Инженерная компания «НГКИ» много лет профессионально занимается производством обмерных работ на объектах историко-культурного наследия и архитектуры, накопив за это время значительный опыт проведения архитектурных обмеров. Наши специалисты при выполнении обмерных работ применяют инновационную технологию лазерного 3D сканирования, которая позволяет в сжатые сроки получить подробные, точные и актуальные результаты измерений, на основе которых возможно как составлять традиционные плоские обмерные чертежи, так и создавать трёхмерные каркасные, твердотельные и mesh-модели. С подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы можете ознакомиться на отдельной странице раздела «Услуги» нашего сайта, которая полностью посвящена производству обмерных работ на объектах историко-культурного наследия и архитектуры.

Изображения:

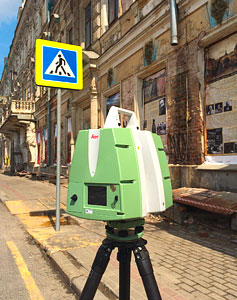

Лазерное сканирование «Дома с атлантами» для целей реставрации выполняется 3D сканером Leica ScanStation P20 Облако точек главного фасада «Дома с атлантами» с наложенной текстурой от встроенной в 3D сканер фотокамеры Фрагмент поэтажного плана «Дома с атлантами» из облака точек, полученного в результате лазерного сканирования
