Новости: обмерные работы и инженерные изыскания
Лазерное сканирование и построение точной 3D модели Останкинской телебашни для целей 3D mapping

Лазерное сканирование и построение 3D модели Останкинской телебашни

10.04.2017 г.

Специалисты инженерного предприятия «НГКИ» выполнили проект по лазерному сканированию и построению точной обмерной модели Останкинской телебашни в Москве. Обмерные работы и последующее 3D моделирование объекта были произведены по заказу нашего постоянного партнёра — московской компании, которая много лет занимается проектированием, подготовкой, организацией и проведением масштабных световых и лазерных шоу по современной технологии видеомэппинга.

Останкинская телебашня, одна из наиболее важных архитектурных достопримечательностей Москвы и символ всего российского телевидения, является самым высоким сооружением в Европе и имеет высоту в 540 метров. По причине столь большой высоты этого объекта для его 3D лазерного сканирования специалистам нашей компании пришлось использовать два сканера: съёмка нижней части производилась лазерным сканером Leica ScanStation P40, тогда как 3D сканирование верхней части выполнялось сканером Leica HDS8800, поскольку он обладает большой дальностью сканирования объектов до 2000 метров, однако при этом скорость измерений мала, да и точность измерений этого сканера на больших расстояниях оставляет желать лучшего. Так или иначе, для съёмки такого высокого объекта, как Останкинская телебашня, его большая дальность действия оказалась как нельзя кстати.

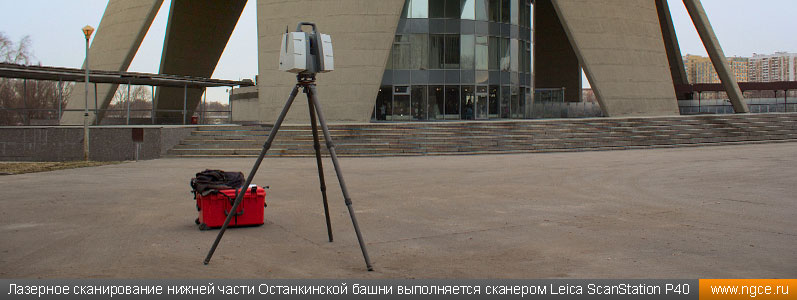

Лазерное сканирование нижней части Останкинской башни выполняется сканером Leica ScanStation P40

Дополнительные сложности при работе над этим проектом были вызваны ещё и тем, что верхняя часть Останкинской телебашни довольно сильно колеблется под воздействием ветровой нагрузки, поэтому положение вершины (шпиля) башни при съёмках с различных точек установки сканера оказалось различным, что весьма сильно усложнило работу по сшивке облаков точек лазерного сканирования и построению обмерной 3D модели данного объекта.

С подробным описанием выполненного нами проекта по лазерному сканированию и 3D моделированию Останкинской телебашни для целей видеомэппинга вы можете ознакомиться в разделе «Проекты» веб-сайта инженерной компании «НГКИ».

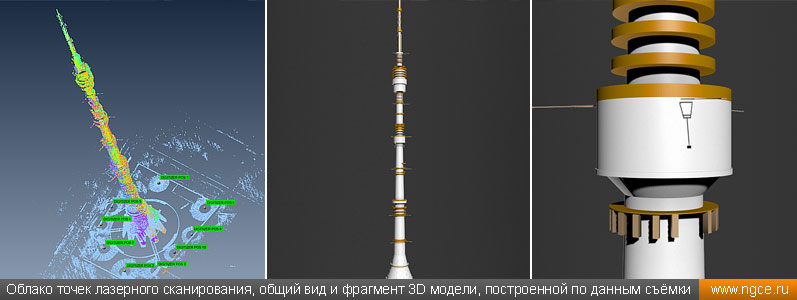

Облако точек лазерного сканирования, общий вид и фрагмент 3D модели, построенной по данным съёмки

Инженерное предприятие «НГКИ» многие годы занимается выполнением обмерных работ на объектах архитектуры, историко-культурного наследия и современного строительства с применением инновационной технологии лазерного сканирования и имеет большой опыт в данной сфере. Наши специалисты производят точные обмеры фасадов зданий и внутренних помещений, несущих конструкций и конструктивных элементов, декоративных элементов экстерьеров и интерьеров. По полученным результатам обмерных работ наша компания выполняет как подготовку традиционных плоских обмерных чертежей, так и производит построение трёхмерных каркасных, твердотельных или mesh моделей объектов съёмки или их отдельных частей — в зависимости от поставленной Заказчиком задачи. С полным описанием всех видов выполняемых нами работ в этом сегменте рынка вы можете ознакомиться на странице раздела «Услуги» нашего веб-сайта, которая называется «Построение точных 3D моделей зданий и сооружений по данным лазерного сканирования».
