Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров

Навигация по разделу:

Особенности сегмента

При разработке архитектурного проекта или проекта дизайна интерьеров проектные организации и дизайн-бюро часто сталкиваются с тем, что документация по объектам реконструкции или полностью утрачена, или ее качество ниже всякой критики, а по объектам нового строительства фактическое положение строительных конструкций и элементов инфраструктуры в значительной мере отличается от проектного. В лучшем случае, в качестве исходной документации по объектам реконструкции используются планы БТИ. Зачастую возраст данных планов измеряется годами, а иногда и десятилетиями. Однако даже если планы БТИ выполнены с надлежащим качеством, то их точность, достоверность и полнота явно недостаточны для проведения проектных работ.

По этим причинам перед началом разработки проекта компании вынуждены производить качественные и подробные обмеры на объектах. От качества проведенных изысканий и достоверности исходной документации во многом зависит и качество самого будущего проекта. Именно поэтому проектировщики предъявляют высокие требования к точности, подробности и актуальности обмерных чертежей, исходя из которых далее и проводятся проектные работы.

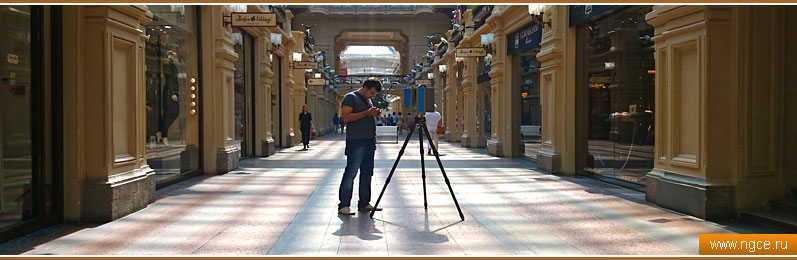

Обмерные работы ГУМа методом лазерного сканирования для целей редизайна помещений бутиков

Аналогичная проблема встает перед архитекторами и дизайнерами, выполняющими заказы на проекты обустройства и дизайна помещений строящихся зданий — им для целей проектирования также требуются точные исполнительные чертежи, отражающие размеры и фактическое расположение всех элементов конструкций помещений и элементов инфраструктуры здания.

Успешно решить задачу подготовки детальной и точной обмерной документации для проектов в области архитектуры и дизайна интерьеров с применением традиционных методов обмеров зачастую невозможно, особенно в тех случаях, когда речь идет о построении полноценных трехмерных моделей сложных объектов или отдельных элементов, а также поэтажных планов, чертежей фасада, разрезов и сечений. Современная технология 3D лазерного сканирования дает возможность эффективно решать задачу производства обмерных работ и подготовки полного комплекта необходимых обмерных чертежей на большинстве объектов архитектуры, по сравнению с традиционными способами выполнения обмерных работ. Сочетание богатого опыта работы наших инженеров в сфере архитектурных обмеров с готовностью учитывать пожелания архитекторов на этапах подготовки технического задания и производства работ позволяет нам качественно и в срок выполнять обмерные работы любой сложности.

Более детально ознакомиться с особенностями применения технологии 3D лазерного сканирования при выполнении обмерных работ для проектов в области архитектуры, строительства и дизайна интерьеров вы сможете, скачав нашу брошюру в формате PDF:
Обмерные работы для проектов в сфере архитектуры и дизайна интерьеров с применением 3D сканирования.

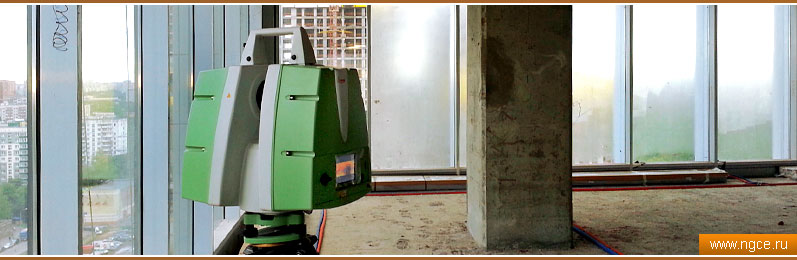

Архитектурные обмеры строящегося бизнес-центра на Водном стадионе для проектирования дизайна помещений

Виды выполняемых работ

— обмеры фасадов;
— обмеры внутренних помещений;
— обмеры элементов декора фасадов и интерьеров.

Информация, необходимая для формирования технического задания, а также для определения объёма и стоимости работ

— фотографии объекта;
— имеющиеся чертежи объекта;
— требования к формату и точности 3D модели объекта;
— для сложных объектов обязательным условием является предварительный выезд наших специалистов на объект с целью детального ознакомления.

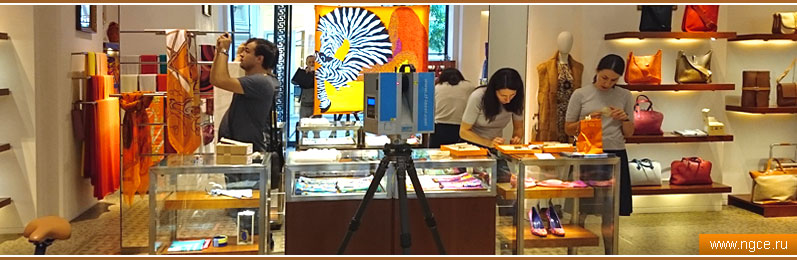

Обмеры модного бутика в Москве методом 3D сканирования для целей проектирования нового дизайна интерьеров

Отчётные материалы

Обмерные работы и оформление составляемых обмерных чертежей осуществляется в соответствии с требованиями ГОСТ Р 21.1101-2009 «Основные требования к проектной и рабочей документации».

Результаты выполненных обмерных работ передаются Заказчику в согласованной единой системе координат и высот, а также в заданном формате (в большинстве случаев, в формате .DWG) в следующем виде:
— чертежи фасадов;
— чертежи кровли;
— планы подкровельного пространства;
— разрезы и сечения;
— поэтажные планы;
— развертки стен;
— чертежи общего вида интерьеров;
— чертежи элементов декора фасадов и интерьеров;
— ортофотопланы;
— каркасные или твердотельные 3D модели объекта в целом или его отдельных элементов.

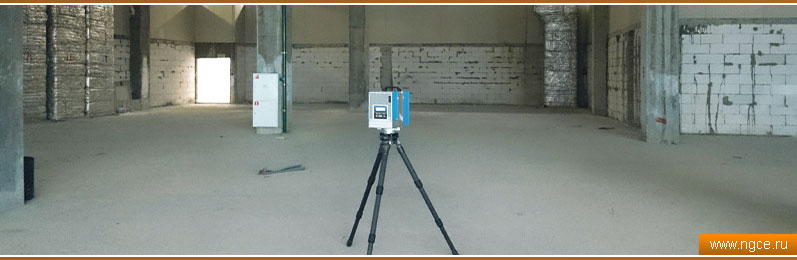

Обмерные работы методом лазерного сканирования в строящемся офисном центре для проектирования интерьеров

Краткое описание проектов, выполненных инженерной компанией «НГКИ» в области архитектуры, строительства и дизайна интерьеров:

Инженерная компания «НГКИ» выполнила проект по архитектурным обмерам на месте предполагаемого сувенирного салона в ГУМе. Обмерные работы производились методом лазерного сканирования для целей получения актуальной исполнительной документации помещений, которая впоследствии будет использоваться Заказчиком при подготовке проекта нового магазина и его оформления. По данным обмеров нашими специалистами были построены поэтажные планы пола и потолка и девять разрезов. Обмерные чертежи были переданы Заказчику в формате AutoCAD.
Специалисты инженерного предприятия «НГКИ» выполнили обмерные работы и последующее построение точной 3D модели частного коттеджа в Подмосковье для целей подготовки индивидуального проекта комплекта мебели во всём здании. Съёмка здания была выполнена по технологии трёхмерного лазерного сканирования. Кроме обмерных работ, нами была произведена детальная фотофиксация всех элементов инфраструктуры коттеджа. На камеральной стадии наши специалисты построили точную 3D модель здания и передали её дизайнерам для проектирования мебели.
Компания «НГКИ» выполнила архитектурные обмеры Демонстрационного зала ГУМа для целей создания актуальной исполнительной документации. Обмерные работы в зале были произведены с применением современной технологии лазерного сканирования. По результатам выполненной съёмки нашими специалистами были подготовлены точные обмерные чертежи в масштабе 1:50, а также чертежи декора в масштабах 1:10 и 1:1. Лазерное сканирование заняло несколько часов, а обработка и подготовка обмерной документации потребовала двух недель кропотливой работы.
Специалисты инженерной компании «НГКИ» выполнили крупный проект по обмерным работам и созданию точной исполнительной 3D модели недостроенного заброшенного здания торгово-развлекательного центра «Счастливая 7Я» площадью более 50000 квадратных метров в подмосковном городе Видное для целей проектирования завершения его строительства. Обмерные работы на данном объекте были произведены по технологии лазерного сканирования, а 3D моделирование осуществлялось в программном обеспечении Revit.
Предприятие «НГКИ» выполнило небольшой проект по обмерным работам и последующему построению 3D модели купели в сауне на Новорижском шоссе в ближнем Подмосковье для целей проектирования её облицовки греческим мрамором. Съёмка была произведена с помощью технологии 3D лазерного сканирования. Обмерные работы, чистка и сшивка полученных в результате 3D сканирования облаков точек и создание трёхмерной модели были выполнены нашими специалистами в течение двух рабочих дней.
Инженерная компания «НГКИ» выполнила лазерное сканирование и подготовку точечной модели крупного усадебного дома в Московской области для целей проектирования декора фасадов. В соответствии с задачей, поставленной нам архитектором-проектировщиком, было необходимо получить облака точек измерений в реалистичных цветах, очистить их от посторонних шумов и затем сшить полученные сканы в единую точечную модель здания. Проведение обмерных работ и камеральная стадия этого небольшого проекта в общей сложности потребовали 3 дня рабочего времени.
Специалисты инженерной компании «НГКИ» выполнили архитектурные обмеры двух торговых салонов в помещениях ГУМа. Обмерные работы были произведены по технологии лазерного сканирования для целей создания актуальной исполнительной документации, а также дальнейшего использования при проектировании новых торговых площадей. По данным выполненных обмеров были составлены поэтажные планы на каждый из трёх уровней и восемь разрезов в формате AutoCAD.
Предприятие «НГКИ» оперативно выполнило небольшой проект по архитектурных обмерам помещений ресторана «Харбин» на улице Якиманка в Москве с применением технологии лазерного 3D сканирования. Целью проекта было восстановление обмерной документации. По результатам проведенных в течение трех часов обмерных работ нашими специалистами были составлены актуальные поэтажные планы помещений ресторана с точным расчетом площади каждого из них.
Специалисты инженерного предприятия «НГКИ» выполнили проект по архитектурным обмерам методом лазерного сканирования и построению точной 3D модели интерьеров коттеджа в элитном поселке «Миллениум-Парк» в ближнем Подмосковье. Проект был выполнен по заказу фабрики элитной мебели. Конечной целью создания точной трехмерной модели внутренних помещений коттеджа стала корректировка проектных размеров элементов декора, встраиваемой мебели и межэтажных лестниц.
Инженерная компания «НГКИ» выполнила проект по обмерам интерьеров в строящемся бизнес-центре «Аэродом» на Ленинградском проспекте в Москве. Обмерные работы были произведены нашими сотрудниками по современной технологии лазерного сканирования для целей подготовки дизайн-проекта рабочего пространства будущего офисного помещения. Полевая стадия работ и построение обмерных чертежей в общей сложности заняли четыре дня.
Специалисты компании «НГКИ» выполнили проект по точным обмерам интерьеров в бизнес-центре «Город Столиц», входящем в комплекс зданий Московского международного делового центра «Москва-Сити». Обмерные работы были произведены нашими инженерами с применением инновационной технологии 3D лазерного сканирования для целей подготовки дизайн-проекта обустройства нового офисного пространства. Полевой этап работ и подготовка обмерных чертежей помещения в общей сложности заняли пять дней.
Компания «НГКИ» по заказу известного дизайн-бюро выполнила проект по лазерному сканированию и составлению точных чертежей интерьеров в недавно построенном многофункциональном комплексе «Легенда Цветного» в Москве. Обмерные работы были произведены нашими специалистами для целей подготовки дизайн-проекта обустройства нового офисного пространства. Полевой и камеральный этапы работ в общей сложности заняли четыре рабочих дня.
Специалисты компании «НГКИ» завершили проект по производству обмерных работ и составлению точной обмерной документации объекта историко-культурного наследия, расположенного в Старосадском переулке в центре Москвы. Архитектурные обмеры исторического здания XIX века были выполнены с применением инновационной технологии лазерного сканирования. Обмерные работы на объекте производились как часть общего проекта по обследованию здания. На обмеры фасадов и всех помещений общей площадью более 2500 квадратных метров инженерами нашей компании было потрачено всего четыре дня, а на подготовку полного комплекта обмерных чертежей потребовалось три недели.
Инженерная компания «НГКИ» завершила выполнение проектов по точным обмерам трех торговых помещений в ГУМе по технологии лазерного сканирования. По результатам произведенных обмерных работ на камеральном этапе были составлены поэтажные планы, разрезы и чертежи фасадов. Заказчиком работ выступило московское проектное бюро, предпочитающее сомнительной экономии точность и достоверность данных. На проведение измерений и подготовку обмерной документации в общей сложности были затрачено 10 рабочих дней.
Инженерное предприятие «НГКИ» завершило выполнение достаточно интересного проекта по точным архитектурным обмерам помещений в историческом здании на улице Арбат в Москве методом трехмерного лазерного сканирования для целей подготовки дизайн-проекта ювелирного магазина. По результатам произведенных обмерных работ нашими специалистами был подготовлен комплект необходимых обмерных чертежей с отображением коммуникаций. В общей сложности полевой и камеральный этапы работ заняли 7 дней.
Специалисты инженерной компании «НГКИ» выполнили два небольших проекта по архитектурным обмерам методом лазерного сканирования и созданию чертежей интерьеров Государственного Универсального Магазина (ГУМ). Точные обмерные чертежи двух разных помещений в ГУМе потребовались проектному бюро, которое занимается подготовкой проекта размещения в них кафе. Обмерные работы в обоих помещениях были произведены всего за несколько часов, а на составление чертежей потребовалось четыре дня.
Инженерная компания «НГКИ» завершила проект по съемке методом лазерного сканирования и созданию обмерных чертежей нескольких помещений Центрального Универсального Магазина (ЦУМ) в Москве. Заказчиком данных работ выступило дизайнерское бюро, разрабатывающее проект реконструкции помещений под устройство фешенебельного магазина. На обмерные работы, обработку данных и составление точных обмерных чертежей нашими специалистами было затрачено менее двух недель.

Подробное описание некоторых проектов, выполненных инженерной компанией «НГКИ» в области архитектуры, строительства и дизайна интерьеров:

Инженерная компания «НГКИ» выполнила проект по обмерным работам и построению точной исполнительной 3D модели недостроенного здания торгово-развлекательного центра в подмосковном городе Видное для целей подготовки проекта завершения его строительства. Съёмка была произведена по технологии 3D лазерного сканирования, а моделирование осуществлялось в программном обеспечении Autodesk Revit.
Инженерная компания «НГКИ» выполнила архитектурные обмеры помещений на улице Арбат в Москве для целей подготовки дизайн-проекта ювелирного магазина. Обмерные работы были проведены методом лазерного сканирования. По результатам камеральной обработки цифровых данных измерений нашими сотрудниками был подготовлен комплект обмерных чертежей — поэтажные планы, развертки стен, сечения.
Специалисты компании «НГКИ» выполнили сложный проект по архитектурным обмерам и построению точных обмерных чертежей двух жилых многоквартирных зданий в Москве, расположенных на улицах Садово-Спасская и Матросская тишина. Важной особенностью проекта стало практическое применение разделения ряда обязанностей по выполнению камеральных работ между нашими сотрудниками и представителями Заказчика.
Инженерная компания «НГКИ» выполнила архитектурные обмеры исторического здания XIX века на Раушской набережной в Москве методом трехмерного лазерного сканирования с целью составления комплекта точных обмерных чертежей с детальным отображением утрат и текущих деформаций несущих конструкций. Работы были произведены для целей подготовки проекта реставрации данного объекта.
Инженерное предприятие «НГКИ» приняло участие в подготовке проектной документации здания на Мясницкой улице в Москве, которое является объектом культурного наследия тридцатых годов XX века. Проектная документация данного здания была подготовлена для целей реконструкции объекта. Обмерные работы фасадов и внутренних помещений были выполнены с применением современной технологии лазерного сканирования.

Стоимость производства обмерных работ и подготовки обмерных чертежей

Стоимость производства обмерных работ с построением чертежей в форматах CAD-пакетов составляет от 20 рублей за метр квадратный до 220 рублей за квадратный метр.

Стоимость обмерных работ зданий и сооружений в существенной степени зависит от сложности конкретного объекта в целом, требований к детальности и точности съемки, а также от объема итоговой документации и требований к ней. Многообразие и индивидуальные особенности различных объектов оставляют единственную возможность адекватного определения стоимости работ — это расчет на основании учета предстоящих трудозатрат на съемку и изготовление чертежей и моделей по её результатам.

Трудозатраты и, соответственно, общая стоимость комплекса услуг по производству обмерных работ и составлению чертежей фасадов зданий разных архитектурных стилей могут отличаться в разы. Длительность и сложность самого процесса съемки напрямую зависит от расстояния до соседних зданий и высоты снимаемого здания, от возможности съемки с крыш близлежащих зданий.

Дополнительным фактором, оказывающим весьма существенное влияние на стоимость выполнения обмерных работ, является схема распределения этих работ по обмерам и подготовке чертежей между нашей компанией и Заказчиками. Подробное разъяснение схем возможного распределения работ представлено в разделе «Технологии» в специальном параграфе «Опыт оптимальной организации архитектурных обмеров».

При наличии достаточного объема фотографий и чертежей объекта, а также при изначально правильной постановке задачи на производство обмерных работ, предварительная оценка стоимости опытными специалистами компании «НГКИ» будет отличаться от окончательной оценки не более чем на 10–15%.
