Области применения различных технологий обмерных работ: лазерные рулетки, тахеометры, 3D сканирование

Какая из основных технологий обмерных работ подойдёт для Ваших целей?

Возможности и ограничения применения лазерных рулеток

Лазерные рулетки дешевы, компактны и удобны в эксплуатации. С их помощью возможно проводить обмеры простых внутренних помещений, квартир и зданий небольшого объема. По результатам обмеров, произведенных лазерными рулетками, осуществляется построение поэтажных планов с итоговой точностью не хуже первых единиц сантиметров. За одну рабочую смену можно качественно обмерить не более 6–7 помещений (трехкомнатную квартиру) с фиксацией положения коммуникаций и отопительного оборудования. Построение точных обмерных чертежей фасадов, а также разрезов, охватывающих 2–3 этажа, определение отклонений стен / колонн от вертикали, а перекрытий от горизонта при обмерах рулетками являются весьма проблематичным из-за отсутствия функции непосредственного измерения углов и низкой скорости измерений. Скорость обмеров и итоговая точность измерений лазерными рулетками быстро падают с увеличением объема помещений и их сложности. Необходимость набора информации о каждой измеряемой точке вручную на клавиатуре в существенной мере увеличивает длительность обмеров, а также вероятность ошибок ввода, обусловленных человеческим фактором.

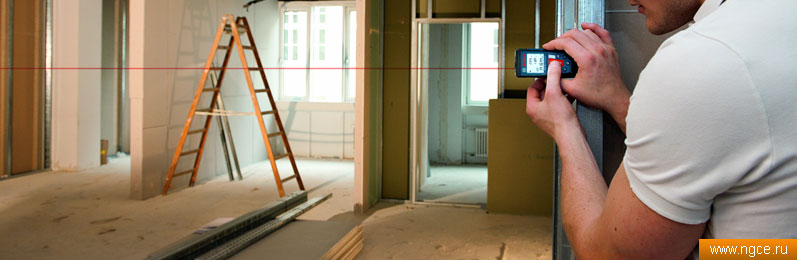

Выполнение обмерных работ в помещении с использованием лазерной рулетки

Область эффективного применения электронных тахеометров

Существенно большая точность и производительность обмерных работ достигаются при измерениях, выполняемых электронными тахеометрами. С одной установки тахеометра внутри помещения можно получить точные координаты (первые единицы миллиметров) всех точек в помещении, находящихся на прямой видимости. Скорость проведения измерений профессиональным геодезистом с тахеометром составляет примерно 500–600 точек в смену. Для обмеров простейшей комнаты с одним окном и одной дверью требуется порядка 40 точек измерений. За одну рабочую смену электронным тахеометром возможно обмерить около десяти простых помещений с учетом времени, затрачиваемого на создание геодезического обоснования. Высокая точность определения координат тахеометрами дает возможность успешно использовать эту технологию для определения отклонений конструкций от вертикали и горизонта, а также успешно «связывать» между собой измерения внутри и вне здания и измерения на различных этажах здания с целью построения точных разрезов. Недостатком проведения измерений электронным тахеометром, так же как и лазерной рулеткой, является серьезная зависимость конечной точности обмеров от профессионализма и опыта специалиста, производящего измерения. Невозможность осуществлять более 1–2 измерений в минуту существенно ограничивает обмеры неровностей стен и перекрытий, а также элементов декора помещений. Технология обмеров с применением тахеометров эффективна при обмерах несложных зданий средних размеров.

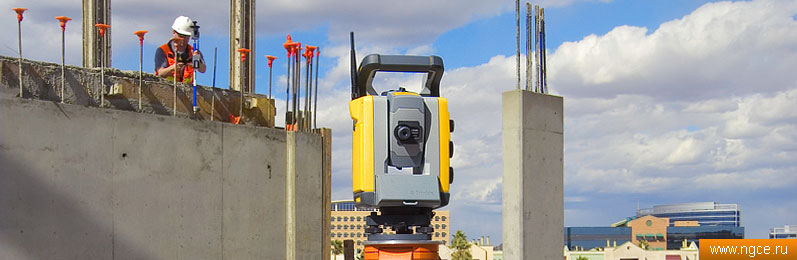

Выполнение обмерных работ с использованием электронного тахеометра

Область эффективного применения 3D лазерных сканеров

3D лазерное сканирование является существенным шагом вперед по сравнению с измерениями лазерными рулетками и электронными тахеометрами. Опытный обмерщик с лазерным сканером может обмерить до 25–30 помещений всего за один рабочий день. Измерения внутри и вне здания легко связываются в единое облако точек измерений, создавая точечную модель здания в целом, позволяющую строить все виды обмерных чертежей.

Преимуществами 3D лазерного сканирования являются:

— непревзойденная скорость измерений (до 1.200.000 измерений в секунду);
— высокая плотность измерений, позволяющая детально отображать/обмерять элементы декора здания, неровности стен, колонн, перекрытий;
— отсутствие необходимости затрат времени на создание геодезического обоснования;
— меньшая зависимость конечного результата измерений от «человеческого фактора» по сравнению с измерениями тахеометром и рулеткой;
— существенная избыточность объема измерений, позволяющая проводить дополнительные обмеры по сохраненным данным лазерного сканирования без выезда на объект;
— возможность прямого контроля соответствия построенного объекта его исходной проектной модели путем простого наложения облаков точек на проектную модель и контроля отклонений между облаком точек и проектной моделью.

Ограничениями лазерного сканирования по сравнению с обмерами лазерными рулетками и тахеометрами являются:
— высокая стоимость самих сканеров и компьютеров, обрабатывающих большие массивы результатов измерений;
— повышенные требования к квалификации персонала, проводящего сшивку, уравнивание сканов и подготовку данных к построению обмерных чертежей.

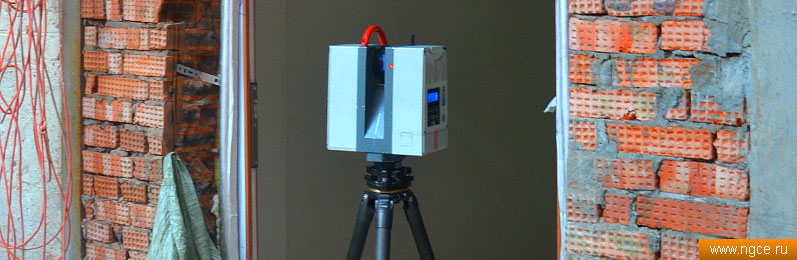

Выполнение обмерных работ по технологии 3D лазерного сканирования

Из всего сказанного выше следует, что современная технология лазерного сканирования является предпочтительной во всех случаях, за исключением проведения обмеров небольших или средних помещений с простой конфигурацией, а также с невысокими требованиями по точности и времени обмеров. Такие объекты выгоднее обмерять лазерными рулетками или электронными тахеометрами.
