Съёмка фасадов для целей проектирования навесных и светопрозрачных конструкций

Навигация по разделу:

Цель работ по обмерам фасадов

Фасадная съёмка заключается в определении реальных пространственных геометрических характеристик фасадов зданий и сооружений. При выполнении фасадной съёмки для целей монтажа навесных вентилируемых фасадов или светопрозрачных конструкций строящегося здания целью геодезических работ является контроль планово-высотного положения всех элементов фасада (оконных и дверных проемов, балконов, карнизов, навесов, выступающих цоколей, различных декоративных элементов и прочего), а также выявление возможных отклонений от проектной документации и внесение изменений в проект монтажа фасадов. В случае реконструкции уже существующих зданий, необходимость съемки фасадов обусловлена созданием проектно-сметной документации системы навесных вентилируемых фасадов или светопрозрачных конструкций.

Особенности сегмента

Особенность данного сегмента рынка заключается в том, что из-за высокой конкуренции на рынке монтажа навесных фасадов и светопрозрачных конструкций обмерные работы также подвергаются существенному ценовому давлению. Однако, коллизия в этом случае заключается в том, что высокая точность замеров должна быть достигнута при очень большом количестве измерений, но при минимальной их стоимости. При гарантированно высокой точности обмеров их стоимость не должна превышать 0,5–1,0% от стоимости самого навесного фасада. Постоянно исчисляя стоимость самого навесного фасада в рублях за квадратный метр, наши Заказчики (монтажники фасадов) требуют от нас четкого выражения стоимости съемки в рублях за квадратный метр, не принимая абсолютно никаких аргументов о сложности формы фасадов, об их насыщенности деталями и о размерах.

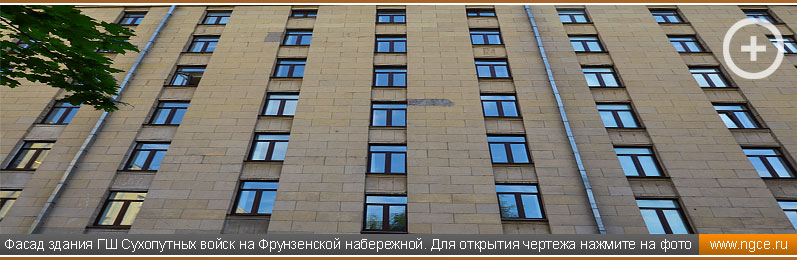

Фасад здания Главного штаба Сухопутных войск на Фрунзенской набережной. Для открытия чертежа нажмите на фото

Особенности технологии выполнения обмерных работ

Исходя из особенности требований Заказчиков к скорости и точности измерений, технология производства обмерных работ должна быть максимально автоматизирована и высокопроизводительна, но при этом минимально подвержена влиянию человеческого фактора.

Традиционной технологией производства обмеров фасадов является тахеометрическая съёмка. В безотражательном режиме она позволяет осуществить максимум 600–700 высокоточных измерений за одну рабочую смену. Но при этом качество привязки к местной геодезической сети, а также качество самих измерений в существенной степени зависят от уровня квалификации и внимательности исполнителя. Наша многолетняя практика производства обмерных работ показывает, что порядка 10% из 700 измерений оказываются бракованными, и исполнители «заменяют» их, используя ближайшие точки измерений. Единственной альтернативой тахеометрической съемке является технология лазерного сканирования. При высочайшей скорости измерений (до 1200000 измерений в секунду) метод лазерного сканирования дает возможность кардинальным образом понизить требования к точности позиционирования точек стоянки сканера, одновременно в существенной степени понижая влияние человеческого фактора на результаты измерений. Высокие плотность и избыточность производимых измерений позволяют отфильтровать лишние шумы и получить требуемую точность обмерных чертежей.

Если при съёмке внутренних помещений простой формы на небольших объектах тахеометрическая съёмка и может составить конкуренцию 3D сканированию, то при съемке фасадов лазерный сканер в руках опытного специалиста — вне всякой конкуренции.

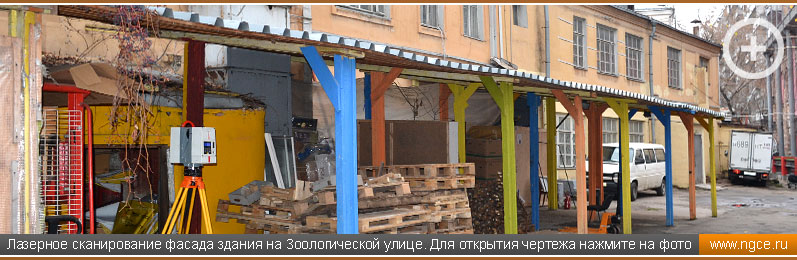

Лазерное сканирование фасада здания на Зоологической улице. Для открытия чертежа нажмите на фото

Виды выполняемых работ

— 3D лазерное сканирование фасадов;
— построение обмерных чертежей фасадов;
— построение 3D моделей фасадов.

Информация, необходимая для формирования технического задания, а также для определения объёма и стоимости работ

— фотографии объекта;
— размеры фасадов;
— адрес объекта.

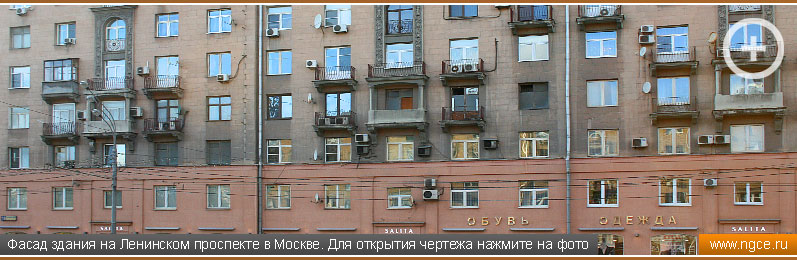

Фасад здания на Ленинском проспекте в Москве. Для открытия чертежа нажмите на фото

Отчётные материалы

Результатом съёмки / сканирования фасадов, в зависимости от задач, поставленных Заказчиком, или же его бюджета, выделенного на съемку фасадов, может быть:
— 3D облако точек измерения (точечная трехмерная модель), отражающее фактическое положение всех элементов фасада в избранной системе координат; точечная 3D модель фасадов получается в результате сшивки облаков точек измерения и является первичным (наиболее бюджетным) отчетным материалом; по точечной модели фасада могут быть определены все контролируемые размеры, а также отклонения от проектной плоскости, однако использование точечной модели для проектирования системы НВФ затруднено из-за отсутствия необходимой наглядности;
— плоские чертежи фасада в масштабах от 1:50 до 1:200 с отображением фактических размеров, высотных отметок различных элементов здания или сооружения с указанием отклонений от проектных значений; плоский чертеж фасада с указанием всех фактических отклонений фасада от проектной документации представляет собой основной документ для проектирования системы НВФ;
— трехмерная твердотельная или каркасная электронная модель фасадов — наиболее сложный и, соответственно, самый дорогостоящий результат обмеров фасадов, однако он несет всю полноту информации о фактической форме фасада, что особенно важно для фасадов сложной криволинейной формы.

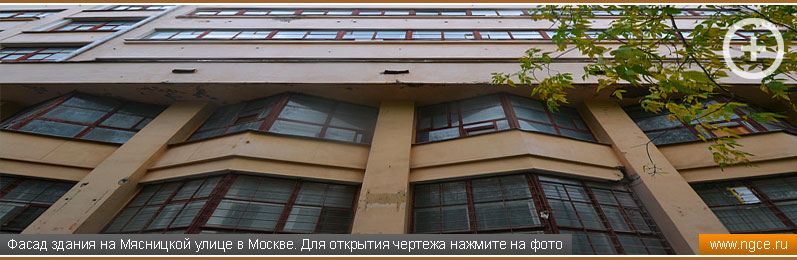

Фасад здания на Мясницкой улице в Москве. Для открытия чертежа нажмите на фото

Краткое описание проектов, выполненных компанией «НГКИ» в области съёмки фасадов для целей проектирования навесных и светопрозрачных конструкций:

Инженерная компания «НГКИ» выполнила лазерное сканирование и подготовку точечной модели крупного усадебного дома в Московской области для целей проектирования декора фасадов. В соответствии с задачей, поставленной нам архитектором-проектировщиком, было необходимо получить облака точек измерений в реалистичных цветах, очистить их от посторонних шумов и затем сшить полученные сканы в единую точечную модель здания. Проведение обмерных работ и камеральная стадия этого небольшого проекта в общей сложности потребовали 3 дня рабочего времени.
Компания «НГКИ» выполнила проект по лазерному 3D сканированию и построению точной модели фасада павильона «Центральный» на ВДНХ для целей 3D мэппинга. Обмерные работы на объекте и 3D моделирование фасада здания были проведены по заказу компании, которая специализируется на проектировании, дизайне и постановке лазерных и световых шоу, а также на организации трансляций на фасады зданий тематических видео-фильмов, приуроченных, как правило, к праздничным датам. 3D модель фасада павильона «Центральный» предназначена для проектирования светового шоу, которое состоится в сентябре.
Инженерное предприятие «НГКИ» выполнило проект по трехмерному лазерному сканированию и контролю геометрии бетонных конструкций строящихся зданий жилого квартала в ближнем Подмосковье. Наши специалисты произвели 3D сканирование всех тринадцати строящихся корпусов всего за два рабочих дня. По результатам обмерных работ были построены 13 каркасных моделей строящихся зданий с указанием всех отклонений бетонных конструкций от проектных значений.
Инженерная компания «НГКИ» выполнила завершила выполнение проекта по лазерному сканированию и созданию точной трехмерной модели коттеджа в подмосковном поселке Горки для проектирования навесных декоративных фасадов. В результате всех выполненных работ Заказчик получил точную каркасную модель здания. На обмерные работы и построение модели потребовалось всего несколько дней.
Компания «НГКИ» завершила выполнение интересного проекта по 3D лазерному сканированию и построению точной модели Зала Славы музея Великой Отечественной войны на Поклонной горе. Обмерные работы и 3D моделирование были произведены по заказу компании, которая занимается проектированием, дизайном и постановкой эффектных световых и лазерных шоу, а также организацией и проведением трансляций различного видео-контента по технологии 3D мэппинга. Весь комплекс работ по точной фасадной съемке и трехмерному моделированию был выполнен нашими специалистами в течение двух недель.
Инженерная компания «НГКИ» выполнила весьма интересный проект по лазерному сканированию и созданию точной модели главного фасада здания театра Российской Армии. Обмерные работы и 3D моделирование были выполнены по заказу компании, которая специализируется на проектировании, дизайне и постановке световых и лазерных шоу, а также на проведении эффектных трансляций видео-контента на фасады различных зданий. На выполнение всего комплекса работ по точной фасадной съемке и 3D моделированию нашим специалистам потребовалось 2 недели.
Специалисты инженерной компании «НГКИ» выполнили проект по архитектурным обмерам фасадов нового здания на Фрунзенской набережной в Москве для целей проектирования декоративных навесных фасадов. Обмерные работы на объекте были выполнены с применением инновационной технологии 3D лазерного сканирования. По результатам произведенных обмеров были получены сшитые облака точек по каждому фасаду здания. Отчетные материалы были переданы Заказчику в формате, удобном для дальнейшей работы проектировщиков.
Инженерная компания «НГКИ» выполнила проект по архитектурным обмерам фасадов построенного здания в Москве для целей проектирования декоративных навесных фасадов. Обмерные работы на данном объекте были выполнены с применением современной технологии лазерного сканирования. По результатам обмеров нашими специалистами были получены сшитые облака точек по каждому из четырех фасадов здания. Отчетные материалы были переданы Заказчику в формате, удобном для дальнейшей работы проектировщиков. Заказчик был приятно удивлен качеством и оперативностью работы наших специалистов.

Подробное описание некоторых проектов, выполненных инженерной компанией «НГКИ» в сегменте фасадной съёмки:

Специалисты инженерного предприятия «НГКИ» выполнили проект по архитектурным обмерам и построению точной 3D модели фасадов и прилегающей территории Главного здания МГУ на Воробьёвых горах в Москве. Обмерные работы были проведены методом лазерного сканирования. Выполнение обмеров и последующее создание 3D модели были необходимы для целей подготовки проекта светового шоу по технологии видео-мэппинга.
Инженерная компания «НГКИ» выполнила интересный проект по архитектурным обмерам и созданию точных чертежей фасадов Константиновского равелина в Севастополе (Крым) для целей подготовки проекта реставрации. Обмерные работы на данном объекте были проведены с применением технологии лазерного сканирования. На весь комплекс работ по съемке и созданию предпроектной документации потребовалось около трех недель.
Инженерное предприятие «НГКИ» приняло участие в подготовке проектной документации здания на Мясницкой улице в Москве, которое является объектом культурного наследия тридцатых годов XX века. Проектная документация данного здания была подготовлена для целей реконструкции объекта. Обмерные работы фасадов и внутренних помещений были выполнены с применением современной технологии лазерного сканирования.
Инженерная компания «НГКИ» выполнила сложный проект по архитектурным обмерам фасадов и внутренних помещений здания бывшей Государственной публичной научно-технической библиотеки (ГПНТБ) с применением технологии 3D лазерного сканирования. По результатам проведенных обмерных работ нашими специалистами был подготовлен комплект обмерных чертежей здания.

Стоимость обмерных работ и подготовки обмерных чертежей

Стоимость обмерных работ для целей проектирования навесных фасадов формируется из двух частей:
— стоимость транспортных расходов;
— стоимость работ, выраженная в рублях за квадратный метр.

Следует отметить, что обычно стоимость обмерных работ варьируется в диапазоне от 8 до 20 рублей за квадратный метр и зависит, в основном, от площади самого фасада и насыщенности его различными деталями (окнами, дверями, карнизами, навесами, балконами, цоколями и прочими элементами).
