Обмерные работы методом лазерного сканирования и 3D моделирование трёх корпусов нефтехимического завода в Башкирии

Обмерные работы и 3D моделирование трёх корпусов нефтехимического завода

15.06.2017 г.

Специалисты инженерной компании «НГКИ» выполнили масштабный и очень сложный проект по обмерным работам и детальному моделированию трёх плотно насыщенных технологическим оборудованием производственных корпусов нефтехимического завода в республике Башкортостан для целей реконструкции. Съёмка на данном крупном объекте промышленности была произведена по технологии 3D лазерного сканирования. Получился действительно эпохальный проект, занявший суммарно более года работы наших лучших специалистов.

Заказчиком производства обмерных работ выступил проектный институт, которому была поручена подготовка проекта реконструкции данного нефтехимического завода. К моменту начала работ у нашего Заказчика имелся относительно небольшой опыт работы с данными лазерного сканирования, поэтому у его сотрудников было ложное представление, что моделирование строительных конструкций и технологического оборудования производственных корпусов завода институт сможет осуществить своими силами, обучая собственных специалистов непосредственно в ходе выполнения работы. Это была большая ошибка с их стороны, стоившая в результате двух месяцев, которых им не хватило, чтобы уложиться в сроки, заложенные в график работ по проекту в целом.

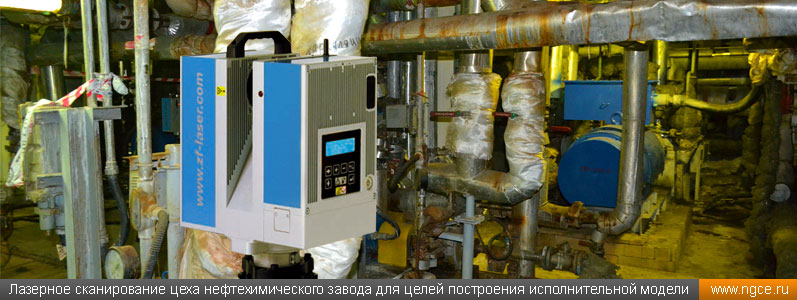

Лазерное сканирование цеха нефтехимического завода для целей построения исполнительной модели

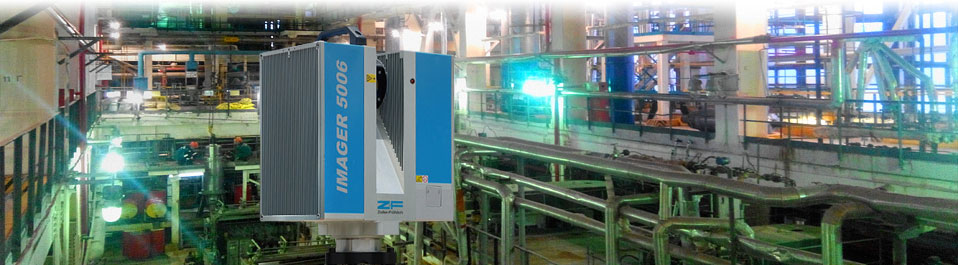

Лазерное сканирование нефтехимического завода в Башкирии производилось бригадой специалистов нашей компании из двух человек с двумя 3D сканерами — Z+F Imager 5006 и Leica HDS6100. Обмерные работы трёх корпусов с учётом времени, которое было затрачено на привязку результатов лазерного сканирования к заводской системе координат, заняло в сумме 19 дней. В среднем каждый наш специалист делал по 50–55 сканов, когда удавалось работать целый день. Съёмка в многоуровневых цехах завода, насыщенных трубами и технологическим оборудованием, проводилась в режиме High, обеспечивающем плотность 3D лазерного сканирования в 40 миллионов точек на каждый скан. Вместе с обмерами параллельно велась подробная фотофиксация объекта с каждой станции сканирования.

Всего в процессе обмерных работ на данном промышленном объекте специалистами нашей компании было сделано 1770 сканов. На камеральном этапе 40 из них было отбраковано. Сшивка оставшихся 1730 сканов заняла 28 рабочих дней опытного специалиста. Заказчик получил от нас сшитые, очищенные от всех посторонних шумов и привязанные к заводской системе координат точечные 3D модели производственных корпусов нефтехимического в формате PTX. Сотрудники проектного института оценили чудовищный объём предстоящей работы по 3D моделированию и поняли, что собственных ресурсов на построение исполнительных моделей у них нет. В результате был организован конкурс на моделирование, который выиграли мы. В этом нет ничего удивительного: во-первых, наши специалисты обладают большим опытом моделирования строительных конструкций и оборудования по результатам лазерного сканирования, а во-вторых, обмеры завода выполняли именно мы, поэтому мы точно знали объём и сложность этого объекта, что позволило нам сделать предложение без большого перезаклада по стоимости работ.

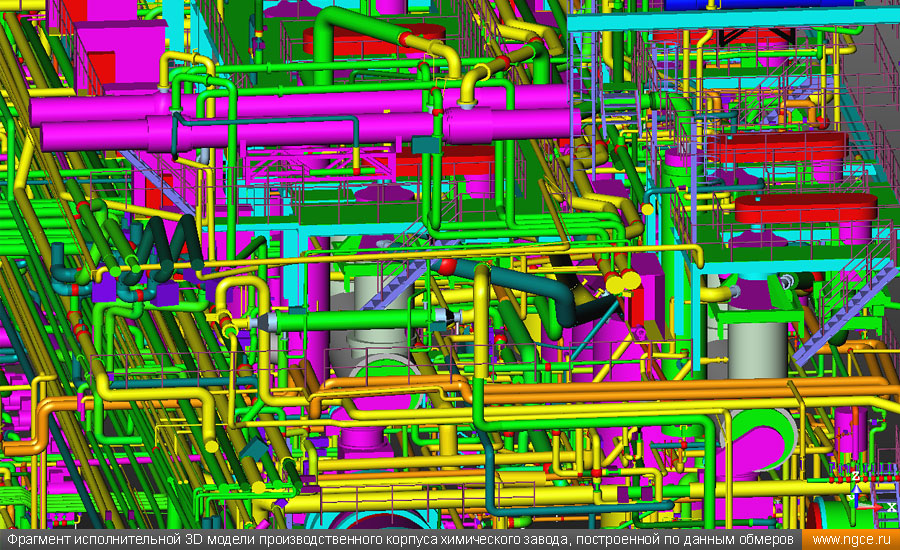

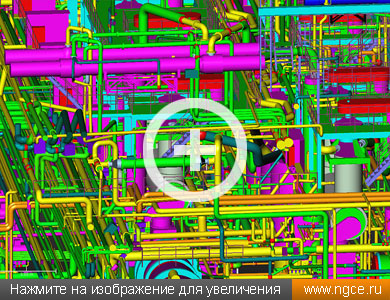

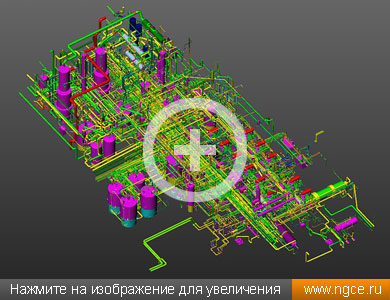

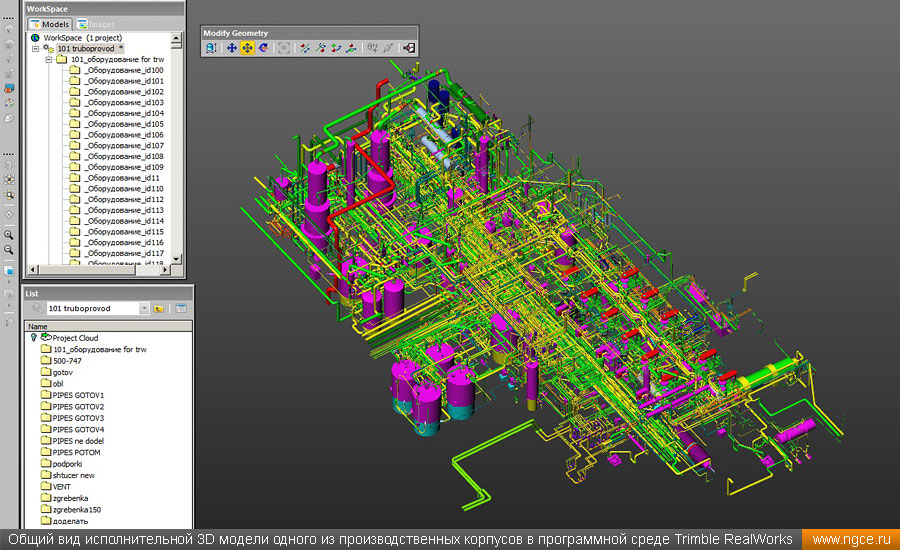

Общий вид исполнительной 3D модели одного из производственных корпусов в программной среде Trimble RealWorks Фрагмент исполнительной 3D модели производственного корпуса химического завода, построенной по данным обмеров

Процесс моделирования сложнейших по конфигурации и насыщенности оборудованием производственных корпусов занял уйму времени и кропотливого труда наших специалистов, а итоговая 3D модель включила в себя более 232000 элементов. Построенная нами точная детальная исполнительная 3D модель трёх корпусов нефтехимического завода будет использована специалистами проектного института для подготовки проекта реконструкции.

Более подробное описание данного проекта вы можете найти в разделе «Проекты» нашего веб-сайта или же перейти по следующей ссылке: «Обмеры трёх корпусов нефтехимического завода методом 3D сканирования и построение его исполнительной модели для целей реконструкции».

Инженерная компания «НГКИ» обладает многолетним опытом производства обмерных работ на различных объектах промышленности и энергетики. При выполнении обмеров специалисты нашего предприятия применяют технологию лазерного сканирования, которая позволяет оперативно получать очень подробные, точные и актуальные результаты съёмки, на основе которых можно как составлять традиционные плоские обмерные чертежи, так и строить цифровые трёхмерные каркасные, твердотельные или mesh-модели. С более подробным описанием всех видов работ, которые наша компания выполняет в данном сегменте рынка, а также с тем, какие отчётные материалы в результате получает Заказчик, вы сможете ознакомиться на специальной странице раздела «Услуги» нашего сайта, которая называется «Обмерные работы и инженерные изыскания на объектах промышленности и энергетики».
