Новости: обмерные работы и инженерные изыскания
Обмеры Павильона №8 на территории ВДНХ методом лазерного сканирования для целей реконструкции

Обмеры Павильона №8 на территории ВДНХ методом лазерного сканирования

24.01.2019 г.

Инженерная компания «НГКИ» выполнила обмеры здания Павильона №8 «Юные натуралисты» на территории ВДНХ в Москве как часть проекта масштабной реконструкции всей территории выставочного комплекса, который стартовал в 2013 году. Обмерные работы были произведены по технологии лазерного сканирования. По результатам обмеров нашими специалистами были подготовлены точные обмерные чертежи, которые были переданы Заказчику для целей использования в дальнейшей разработке проекта реставрации и реконструкции.

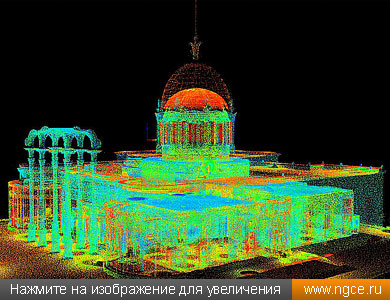

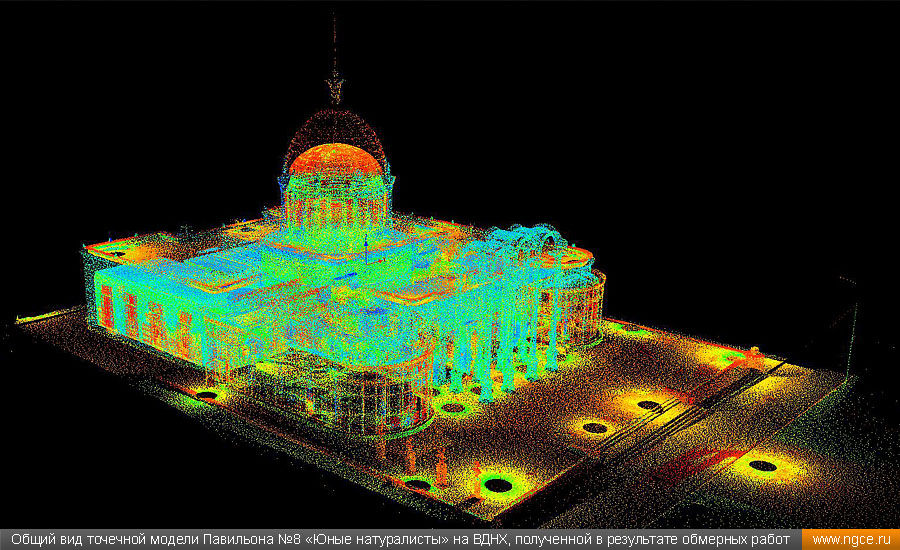

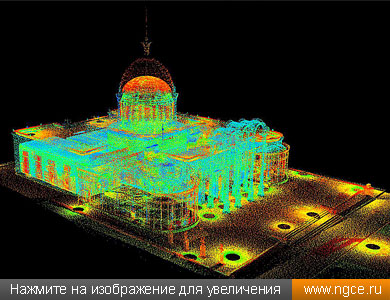

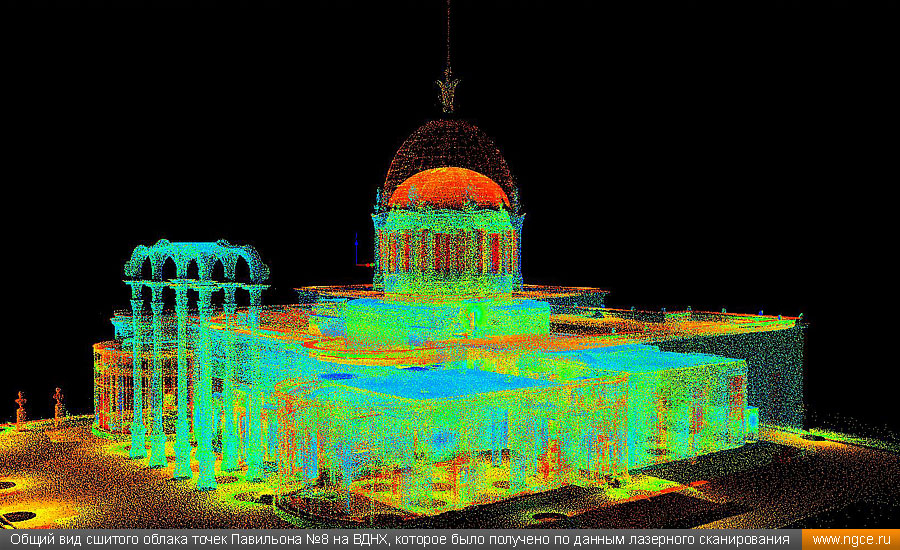

Общий вид точечной модели Павильона №8 «Юные натуралисты» на ВДНХ, полученной в результате обмерных работ Общий вид сшитого облака точек Павильона №8 на ВДНХ, которое было получено по данным лазерного сканирования

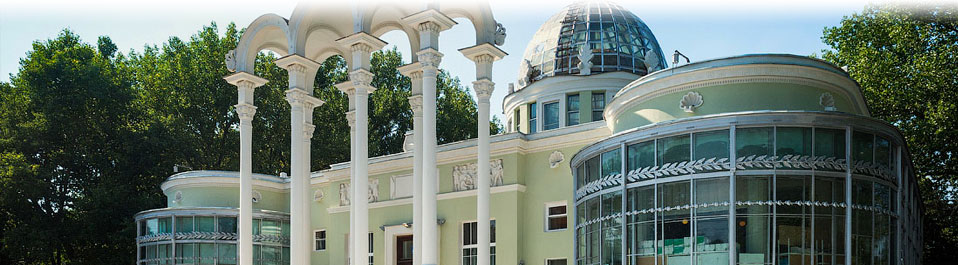

Павильон №8 «Юные натуралисты» на ВДНХ был построен в 1952–1954 годах на специально выделенном участке недалеко от Южного входа на выставку по проекту молодых архитекторов Н.П. Гришина, Г.С. Витухина, А.С. Гольдина, Л.К. Игнатовой, Г.В. Макаревича, А.Т. Полянского. Наиболее выдающаяся архитектурная деталь павильона — высокий купол над центральной частью и два симметричных круглых остеклённых флигеля по бокам. Это придавало не только лёгкость и воздушность всей конструкции, но и позволило сделать помещение светлым, что очевидно было крайне необходимо для оранжереи, расположенной внутри здания. Над центральным входом была сделана арка на высоких колоннах. Лицевой фасад был украшен лепниной и декоративными элементами, а стены в залах внутри павильона — барельефами с сельскохозяйственной или животноводческой тематикой. Рядом был устроен открытый питомник площадью около 2 гектаров, где юннаты выращивали сельскохозяйственные культуры. Здесь же размещался мини-зоопарк и метеостанция.

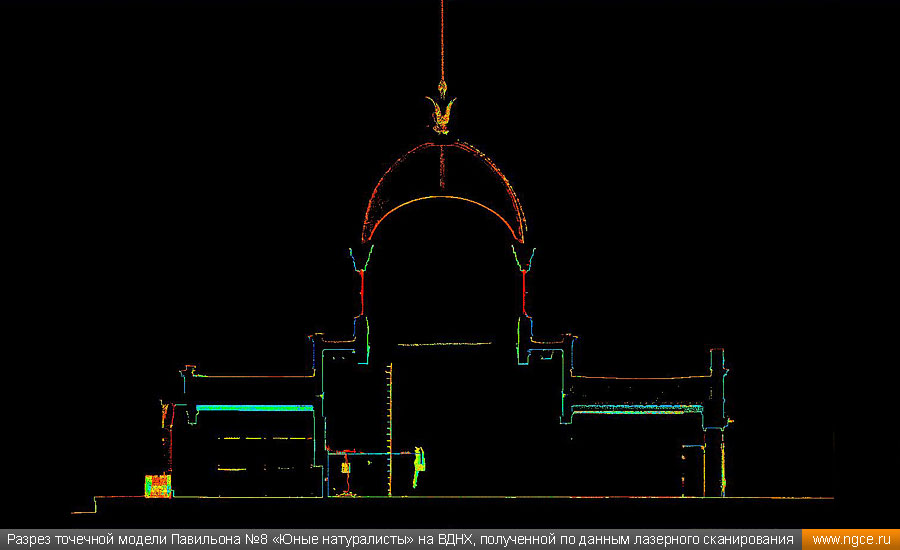

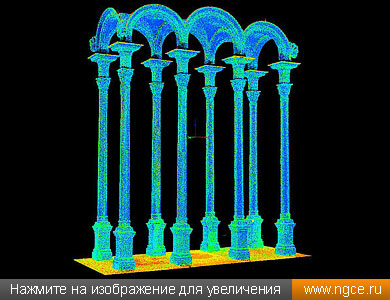

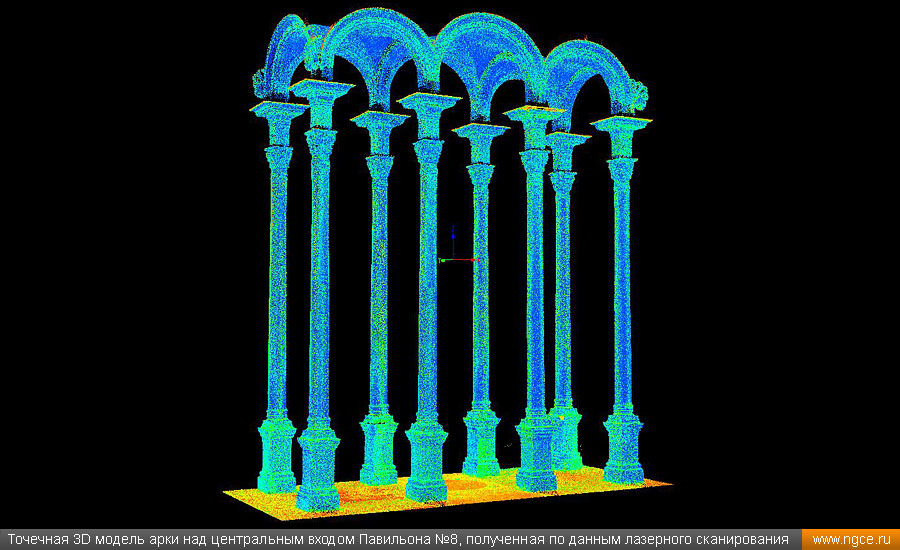

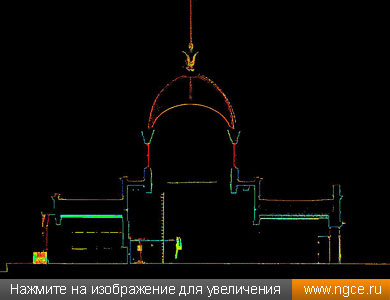

Разрез точечной модели Павильона №8 «Юные натуралисты» на ВДНХ, полученной по данным лазерного сканирования Точечная 3D модель арки над центральным входом Павильона №8, полученная по данным лазерного сканирования

В постсоветское время на территории данного павильона продавались семена и редкие растения, работала выставка экзотических птиц. Фасад и интерьеры здания постепенно разрушались, ветшали. Когда реконструкция ВДНХ наконец добралась и до павильона №8, проектировщики обратились в нашу компанию с просьбой выполнить обмеры методом лазерного сканирования и подготовить исполнительную документацию на всё здание.

Лазерное 3D сканирование здания павильона было проведено за два дня. После сшивки сканов начался этап создания чертежей. Комплект документации включал план павильона на уровне пола, чертежи главного и бокового фасадов, несколько разрезов и фрагменты всех элементов декора внутри и снаружи. Такая подробность обмерных чертежей требует очень точного, плотного и не размытого скана, а также чёткой и качественной фотографии для детальной дешифровки сканов. И если все эти условия вполне соблюдаются, то на выходе можно получить высококачественную документацию. Вся работа по рисовке чертежей заняла около 4 недель.

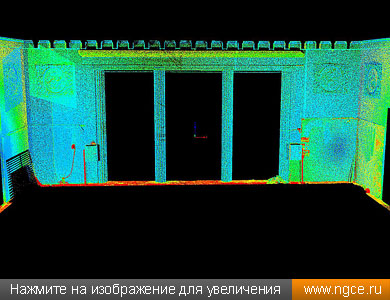

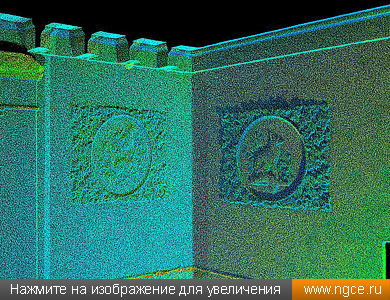

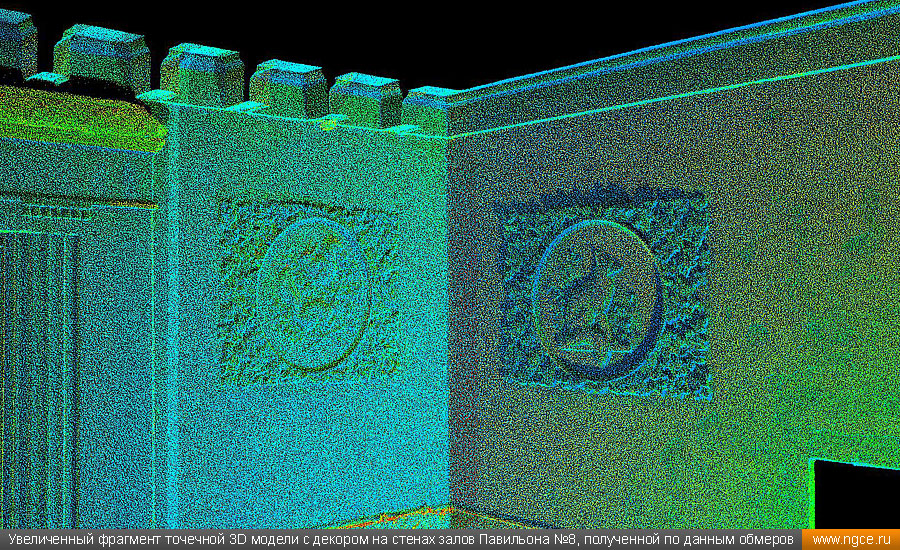

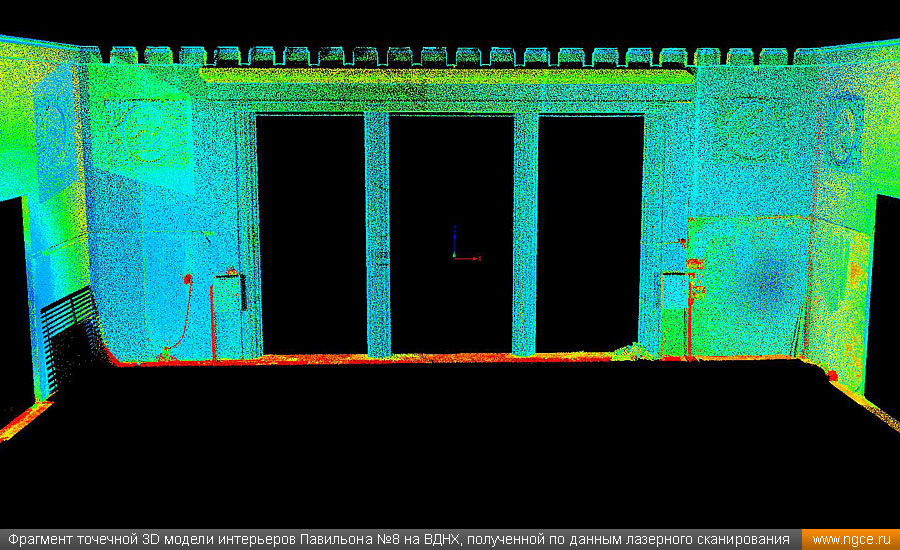

Фрагмент точечной 3D модели интерьеров Павильона №8 на ВДНХ, полученной по данным лазерного сканирования Увеличенный фрагмент точечной 3D модели с декором на стенах залов Павильона №8, полученной по данным обмеров

Полученные материалы нами были переданы Заказчику и использованы его специалистами в дальнейшей разработке проекта реставрации и реконструкции здания Павильона №8 «Юные натуралисты».

Специалисты инженерной компании «НГКИ» обладают внушительным многолетним опытом производства обмерных работ на объектах историко-культурного наследия и памятниках архитектуры. Все обмерные работы выполняются с использованием технологии лазерного сканирования, которая позволяет с минимальными временными затратами получить точные результаты измерений в цифровой форме. Результатом съёмки является облако точек — подробная точечная 3D модель объекта съёмки. По данным лазерного сканирования наши инженеры создают точные обмерные чертежи объектов съёмки или же производят построение 3D моделей — в зависимости от поставленной Заказчиком задачи. С подробным описанием всех видов выполняемых нами работ в этом сегменте рынка вы можете ознакомиться на следующей странице раздела «Услуги» сайта нашей компании:
— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры».
