Обмеры методом лазерного сканирования и построение исполнительной BIM модели гостиницы в ПО Revit

Обмеры и построение исполнительной BIM модели гостиницы в ПО Revit

05.06.2019 г.

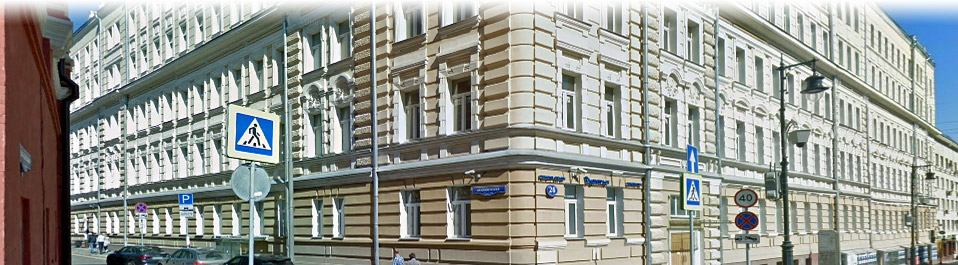

Инженерная компания «НГКИ» выполнила обмеры и построение исполнительной BIM модели гостиницы в ПО Revit. Обмерные работы здания гостиницы, расположенной на улице Петровка в Москве, были произведены по технологии лазерного сканирования.

Использование методов BIM моделирования для построения исполнительных 3D моделей реконструируемых зданий быстро становится стандартным требованием к обмерам. Однако точное моделирование геометрии нестандартных конструкций, не входящих в библиотеки стандартных семейств таких программных пакетов как Revit, приводит к очень существенному росту трудозатрат при моделировании.

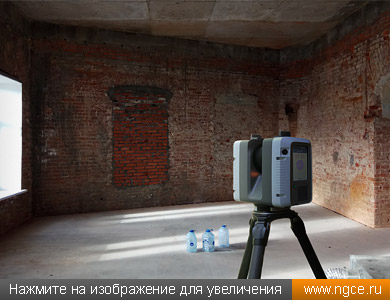

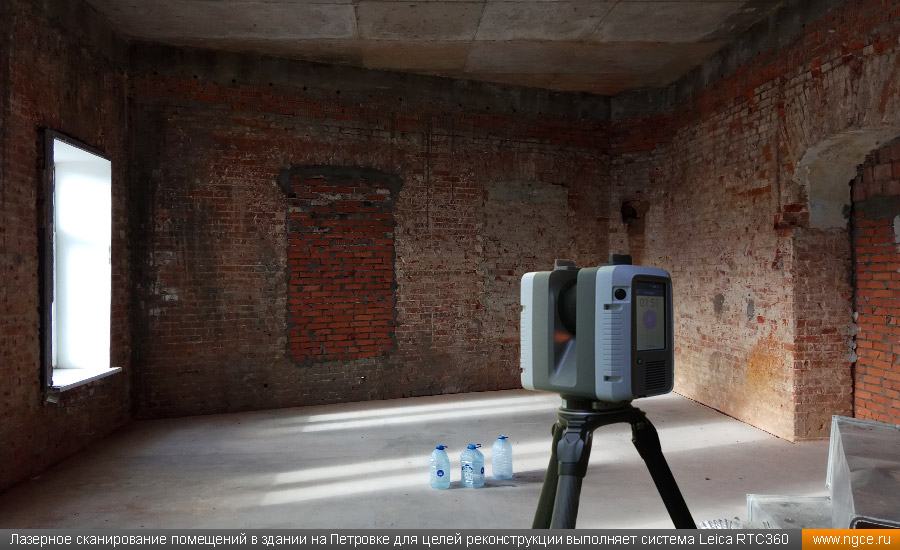

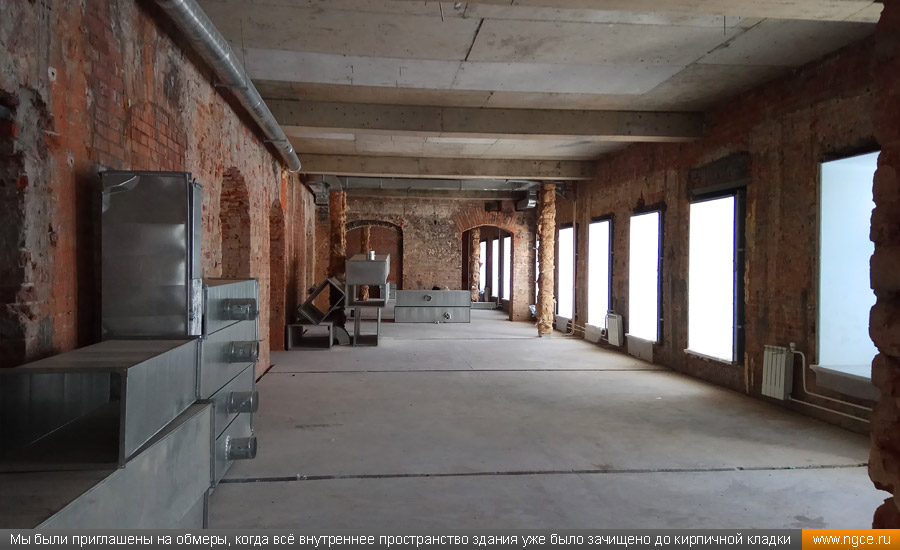

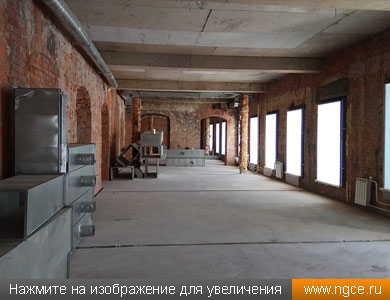

Лазерное сканирование помещений в здании на Петровке для целей реконструкции выполняет система Leica RTC360 Мы были приглашены на обмеры, когда всё внутреннее пространство здания уже было зачищено до кирпичной кладки

Этот факт в очередной раз полностью подтвердился при выполнении обмеров исторического здания в центре Москвы, выкупленного под реконструкцию и перестройку под элитную гостиницу. Мы были приглашены на обмеры на стадии, когда всё внутреннее пространство здания было уже зачищено до кирпичной кладки. Лазерное сканирование и сшивка сканов в единое облако точек здания прошли абсолютно без проблем. А вот 3D моделирование конструкций здания в программном комплексе Revit по результатам обмеров вызвало существенные трудности.

Здание на Петровке достраивалось и перестраивалось в XVIII и XIX веках, а также и в начале XX века. Поэтому после снятия толстенных слоёв штукатурки обнаружились все неровности кладки, что привело к существенным сложностям в моделировании вертикалей стен. Индивидуальными и с большим разбросом размеров оказалась буквально каждая ступенька лестниц и каждый оконный проём. Существенно отличались и радиусы сводов подвалов и первого этажа здания.

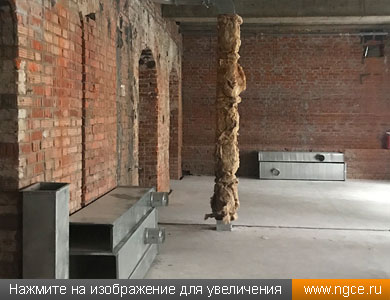

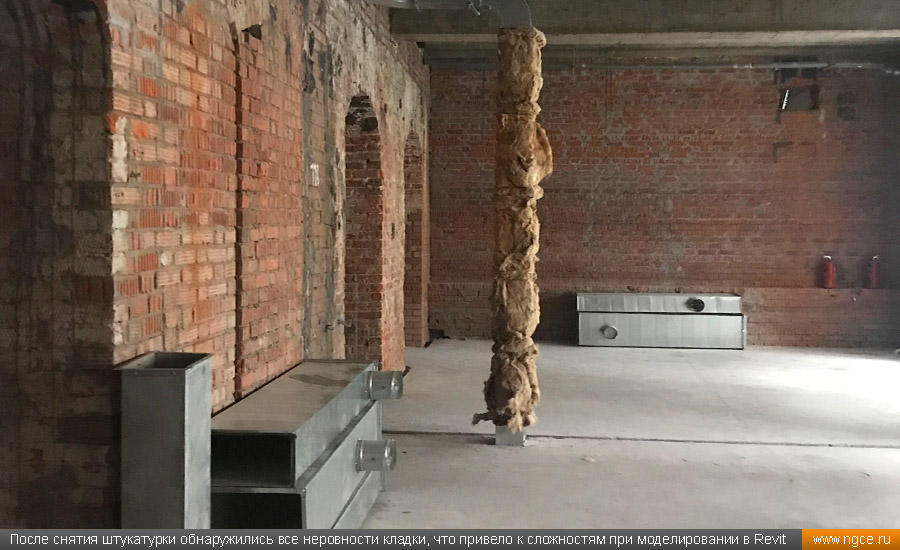

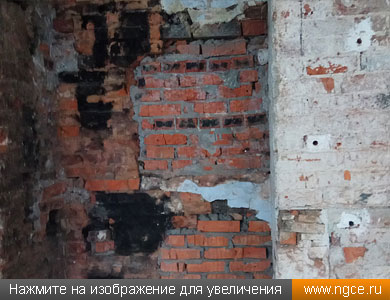

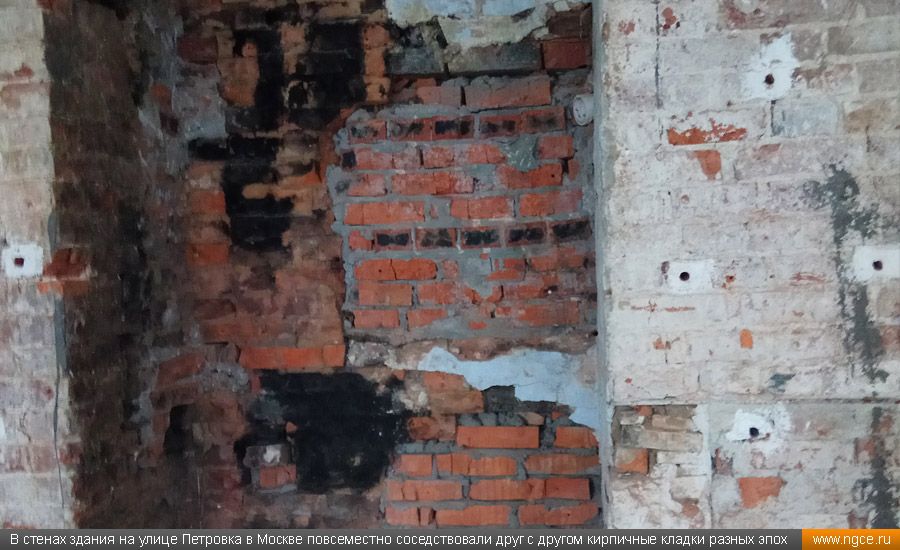

После снятия штукатурки обнаружились все неровности кладки, что привело к сложностям при моделировании в Revit В стенах здания на улице Петровка в Москве повсеместно соседствовали друг с другом кирпичные кладки разных эпох

По этой причине при построении исполнительной 3D модели конструкций здания пришлось вносить существенные дополнения в библиотеки семейств Revit. Однако и эта задача была успешно решена нашими специалистами.

Видеоролик о создании исполнительной Revit 3D модели реконструируемого здания на Петровке

Посмотрите ниже наш небольшой видеоролик, демонстрирующий создание исполнительной 3D модели исторического здания в центре Москвы в программном комплексе Revit.

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на объектах историко-культурного наследия и современного строительства. Все обмерные работы выполняются с применением технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить точные результаты измерений в цифровой форме. Результатом съёмки является облако точек — подробная точечная 3D модель объекта съёмки. По данным лазерного сканирования наши инженеры создают точные обмерные чертежи объектов съёмки или же производят построение 3D моделей — в зависимости от задачи, поставленной Заказчиком. Сегодня очень востребованы обмерные работы методом лазерного сканирования при BIM проектировании различных объектов. С более подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:
— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
