Архитектурные обмеры храма в городе Скопин Рязанской области методами лазерного сканирования и фотограмметрии для реставрации

Архитектурные обмеры храма в Рязанской области для целей реставрации

12.09.2019 г.

Специалисты инженерной компании «НГКИ» произвели архитектурные обмеры Сретенского кафедрального собора в городе Скопин Рязанской области для целей подготовки проекта его реставрации. Для съёмки применялись две технологии обмерных работ: 3D лазерное сканирование здания храма с поверхности земли и фотограмметрическая съёмка с квадрокоптера участков, недоступных для сканирования.

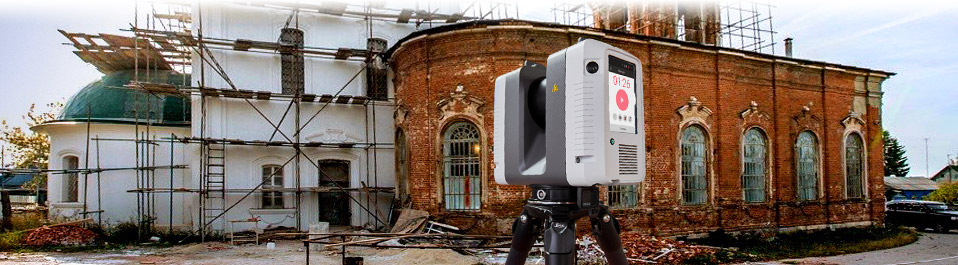

Фотография Сретенского собора в городе Скопин Рязанской области перед обмерными работами для реставрации Обмерные работы Сретенского собора в городе Скопин для реставрации выполняет 3D лазерный сканер Leica RTC360

История и современное состояние храма

Строительство каменного собора на месте старой деревянной церкви началось в 1778 году и продолжалось около двенадцати лет, а уже в 1793 году новый храм был освящён. Первый ремонт и роспись живописью были проведены в 1818–19 годах. Тогда же к храму был пристроен и его северный придел. В 1875 году были пристроены последние приделы, и церковь приобрела свой современный вид. В советское время собор был закрыт и превращён в склад, а в 1992 году он был вновь передан церкви, и в 1997 году состоялось его освящение.

Фотография общего вида Сретенского собора, сделанная с беспилотного летательного аппарата во время обмеров Фотография Сретенского храма, сделанная с беспилотного летательного аппарата DJI Phantom 4 Pro во время обмерных работ

Разумеется, годы забвения не прошли бесследно, и в начале XXI века Сретенский кафедральный собор в Скопине представлял собой довольно печальное зрелище. Когда в храме начались восстановительные и реставрационные работы, проектировщикам потребовалось провести обмеры всех зданий собора.

Лазерное сканирование и фотограмметрическая аэросъёмка храма

Два дня специалистами нашей компании было затрачено на 3D лазерное сканирование фасадов, интерьеров храма, также была проведена фотограмметрическая съёмка куполов при помощи беспилотного летательного аппарата DJI Phantom 4 Pro. В процессе обработки цифровые снимки всех труднодоступных участков были преобразованы в облака точек и соединены с облаками, полученными в результате лазерного сканирования.

Общий вид точечной 3D модели Сретенского собора, полученной в результате лазерного сканирования и аэросъёмки с БПЛА Общий вид точечной модели храма, полученной по данным лазерного сканирования и фотограмметрической аэросъёмки с беспилотника

Кроме обмерных работ, нами была проведена тщательная фотофиксация фасадов и интерьеров храма, что было необходимо для создания обмерных чертежей шаблонов деталей декора.

Первоначальная обработка данных лазерного сканирования и преобразование цифровых фотографий, полученных с квадрокоптера, в облака точек измерений заняли четыре рабочих дня. На создание полного комплекта обмерных реставрационных чертежей ушло около месяца.

В итоге Заказчику были переданы обмерные чертежи всех фасадов, шаблоны деталей декора, поэтажные планы самого здания собора и колокольни, а также план кровли и разрезы.

Облако точек лазерного сканирования первого этажа Сретенского собора в плане для построения обмерного чертежа Вертикальный разрез облака точек 3D лазерного сканирования Сретенского собора для подготовки обмерного чертежа

Примеры обмерных чертежей

Более подробно ознакомиться с некоторыми итоговыми материалами, подготовленными по результатам проведённых обмерных работ здания Сретенского кафедрального собора в городе Скопин Рязанской области, вы сможете, скачав следующие файлы обмерных чертежей в формате PDF:

— обмерный план первого этажа здания храма;
— обмерный чертёж восточного фасада здания храма;
— обмерный чертёж западного фасада здания храма;
— разрез по оси 2-2 здания храма;
— разрез по оси 4-4 здания храма;
— разрез по оси 5-5 здания храма;
— обмерный чертёж фрагмента фасада здания храма.

Точечная 3D модель Сретенского собора в реальных цветах, полученная по данным лазерного сканирования и фотограмметрической аэросъёмки Точечная 3D модель Сретенского собора в реальных цветах, полученная по данным лазерного сканирования и аэросъёмки с квадрокоптера

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на объектах историко-культурного наследия и современного строительства. Все обмерные работы выполняются с применением технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить точные результаты измерений в цифровой форме. Также мы используем фотограмметрическую съёмку с БПЛА, как в случае с обмерами Сретенского собора в городе Скопин Рязанской области. Результатом съёмки является облако точек — чрезвычайно подробная точечная 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или же производят построение 3D моделей — в зависимости от задачи, поставленной Заказчиком. С подробным описанием всех видов выполняемых нами работ в этом сегменте рынка вы можете ознакомиться на следующей странице раздела «Услуги» сайта нашей компании:
— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры».
