Обмеры комплекса зданий на Софийской набережной методом 3D лазерного сканирования

Обмеры комплекса зданий на Софийской набережной методом 3D сканирования

12.11.2019 г.

Специалисты инженерной компании «НГКИ» выполнили точные обмеры комплекса зданий на Софийской набережной в Москве для целей BIM-проектирования. Обмерные работы были проведены методом лазерного сканирования.

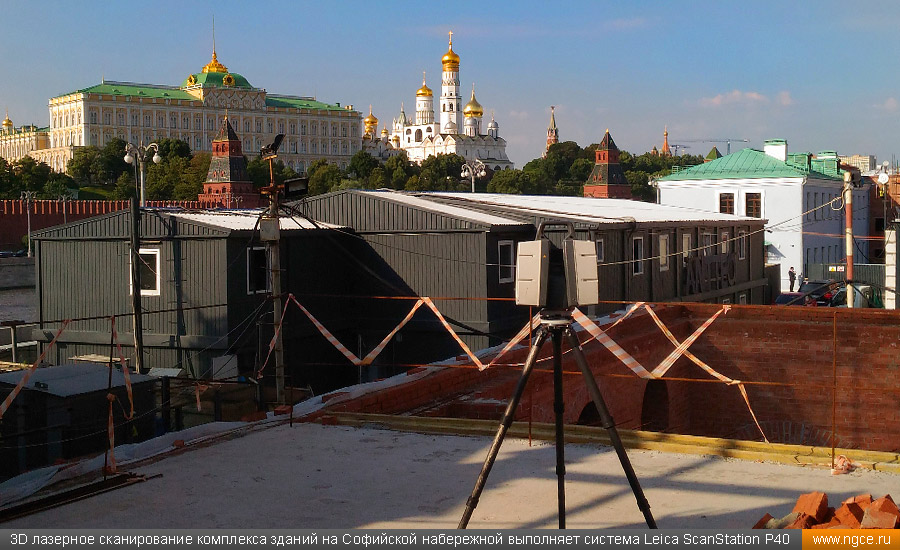

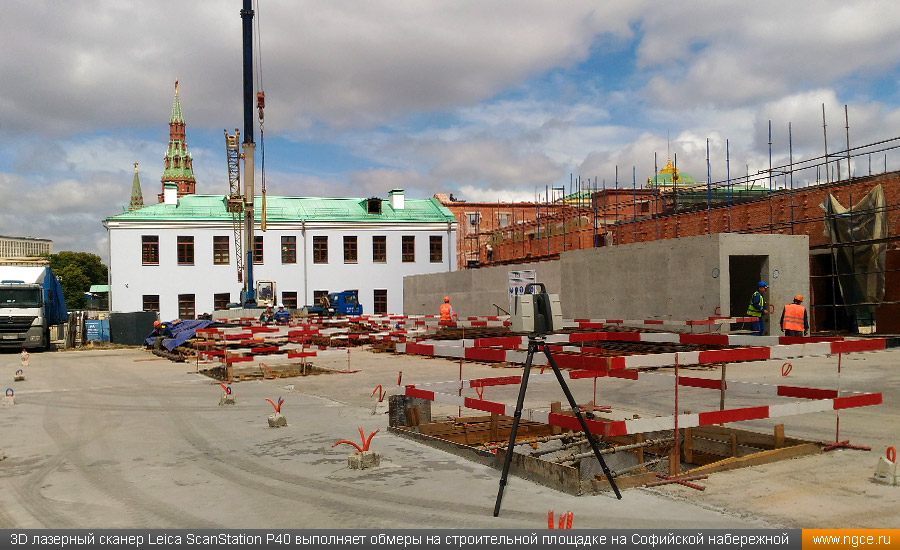

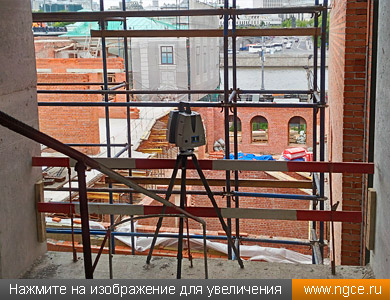

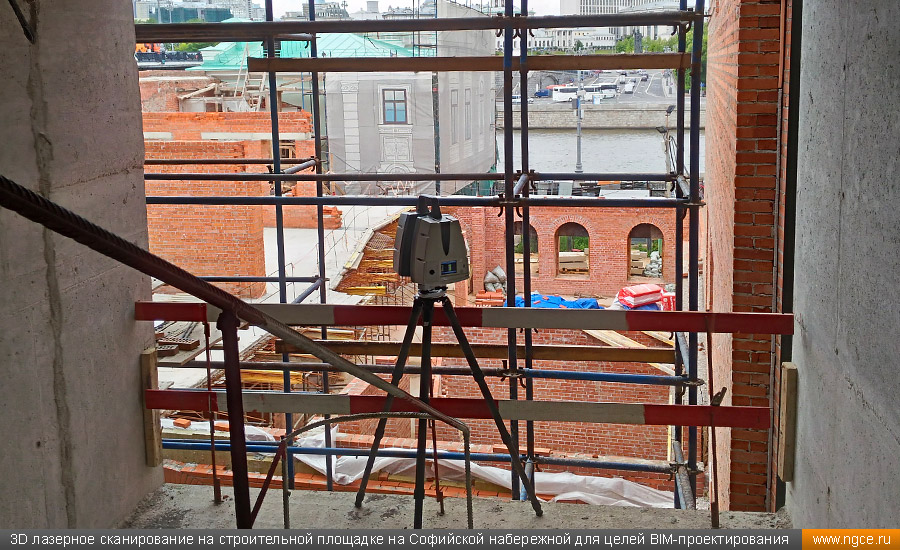

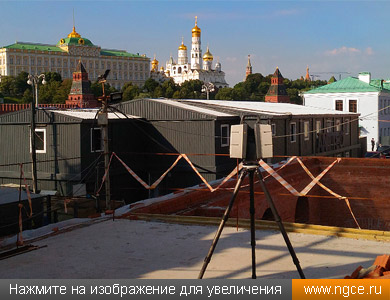

3D лазерное сканирование комплекса зданий на Софийской набережной выполняет система Leica ScanStation P40 3D лазерное сканирование на строительной площадке на Софийской набережной для целей BIM-проектирования

Комплекс зданий, обмеры которого мы производили, находится на сравнительно небольшом участке и расположен на берегу Москвы-реки напротив Кремля между Болотной площадью и Софийской набережной, гранича с улицей Серафимовича. На данной территории в начале 70-х годов XIX века были возведены первые корпуса кондитерской фабрики Теодора фон Эймана, ставшей известной под именем владельца. Спустя почти двадцать лет эта фабрика переехала в новые здания, выстроенные неподалёку, на Берсеневской набережной. Кроме тех фабричных зданий, здесь же было расположено и здание Мариинского женского училища, которое готовило гувернанток и домашних учительниц. После Октябрьской революции 1917 года Мариинское училище было преобразовано в среднюю школу №19 для совместного обучения мальчиков и девочек. Многие ученики той школы жили по соседству в знаменитом «Доме на Набережной». Школа работала в этом здании до 60-х годов XX века.

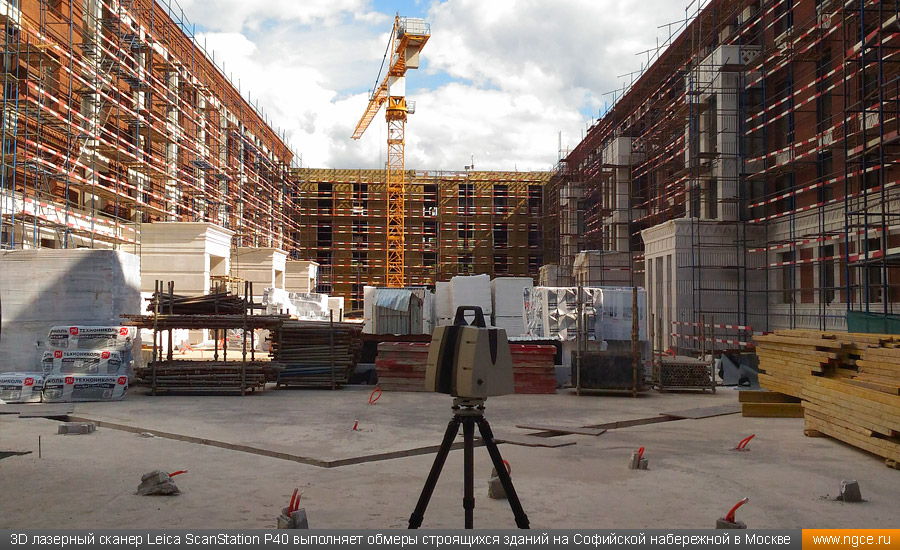

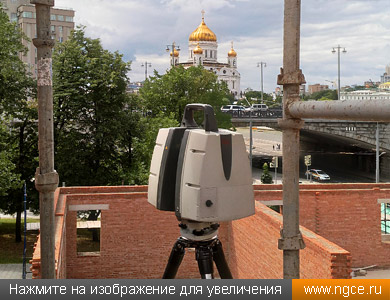

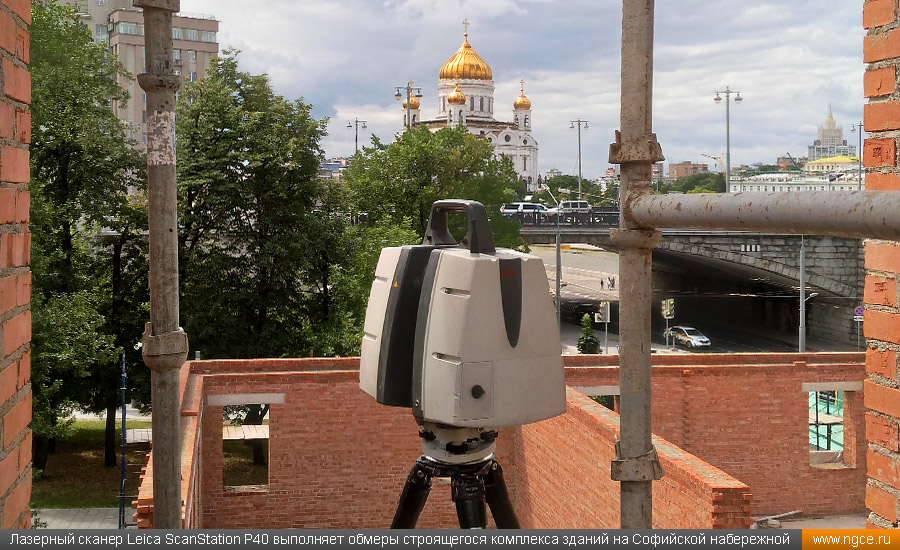

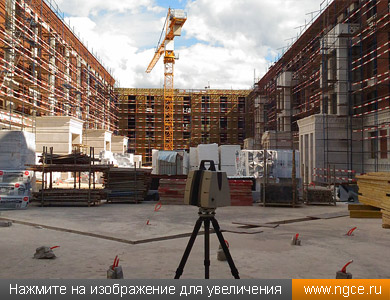

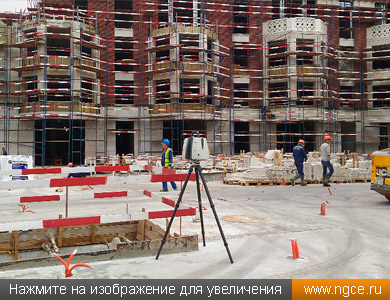

Лазерный сканер Leica ScanStation P40 выполняет обмеры строящегося комплекса зданий на Софийской набережной 3D лазерный сканер Leica ScanStation P40 выполняет обмеры строящихся зданий на Софийской набережной в Москве

Старые здания постепенно разрушались и приходили в негодность, а территория превращалась в пустырь. В конце 1990-х годов московские власти отдали её в управление американской компании для строительства офисных, жилых и гостиничных площадей, но дело забуксовало. И только в середине 2010-х годов работы возобновились. На данной территории уже возведены новые здания, также частично восстановлены и приспособлены к новой жизни некоторые исторические постройки.

Наши давние партнёры, ведущие проектные работы на этом объекте, обратились к нам с просьбой провести лазерное сканирование комплекса зданий и передать им точечную 3D модель для целей использования в BIM-проектировании.

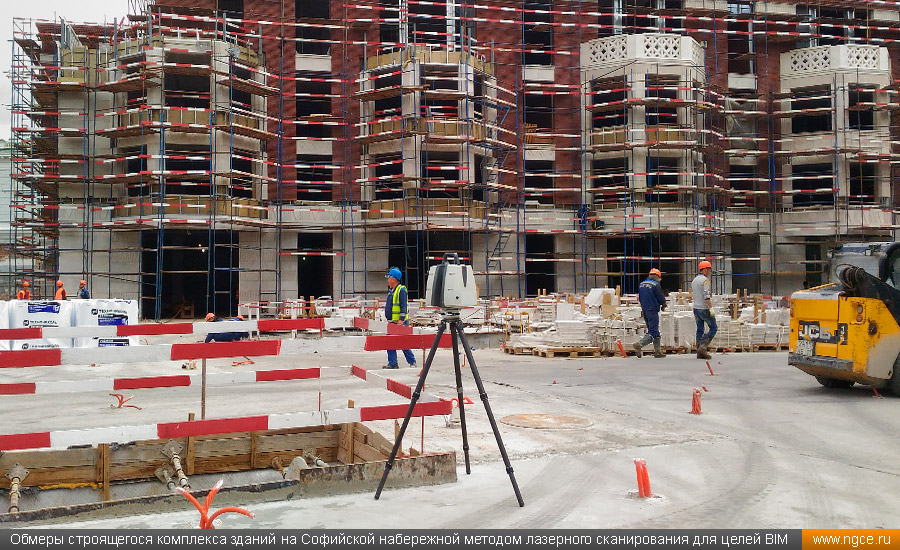

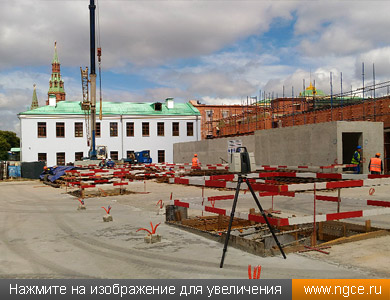

Обмеры строящегося комплекса зданий на Софийской набережной методом лазерного сканирования для целей BIM-проектирования Обмеры строящегося комплекса зданий на Софийской набережной методом лазерного сканирования для целей BIM-проектирования

Общая площадь всех возведённых и реконструируемых зданий, 3D лазерное сканирование которых было необходимо произвести, составила около 12000 квадратных метров. Полевая часть заняла десять рабочих дней, а камеральный этап работ, на котором была проведена сшивка, обработка и очистка сканов от посторонних шумов, потребовал ещё чуть более двух недель.

Обмерные работы в условиях непрекращающейся стройки имеют некоторые ограничения на проведение лазерного сканирования, а кроме того, в известном смысле ухудшает качество данных. В первую очередь, это дополнительные шумы и «грязь» в сканах. Вызвано это обычным рабочим процессом на любой стройке: бесконечно движущиеся люди, техника, пыль, строительный мусор, строительные леса, баннеры, сетки...

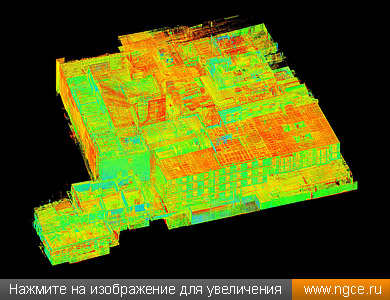

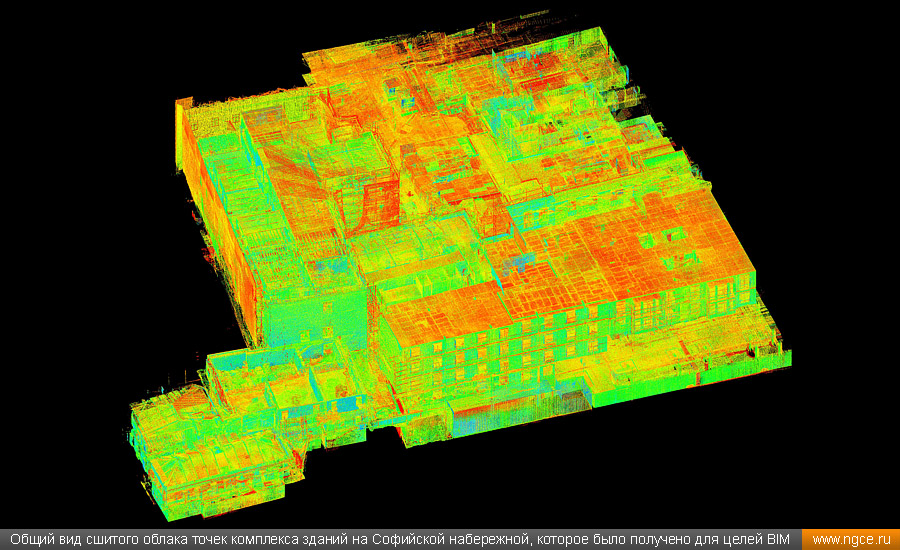

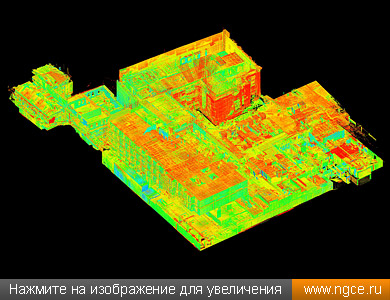

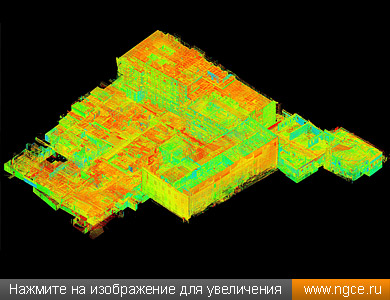

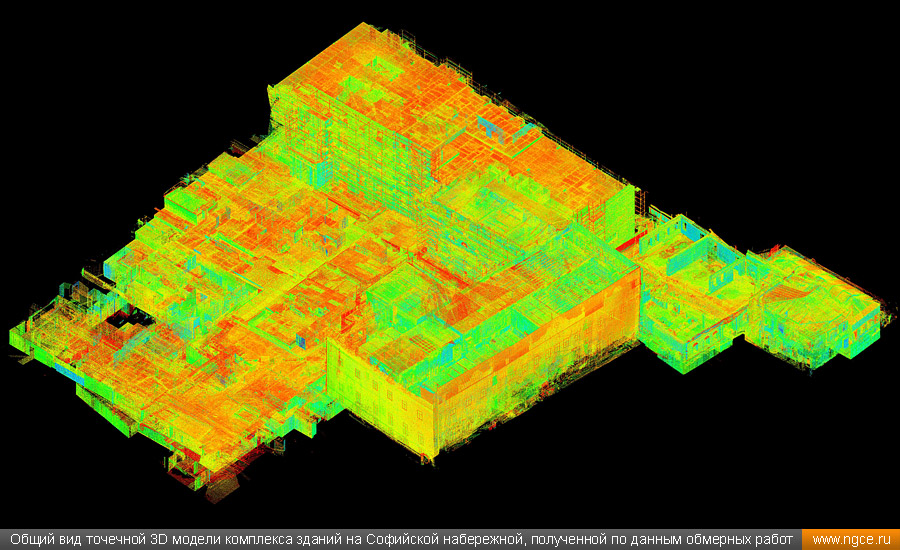

Общий вид точечной 3D модели комплекса зданий на Софийской набережной, полученной по данным обмерных работ Общий вид сшитого облака точек комплекса зданий на Софийской набережной, которое было получено для целей BIM-проектирования

Заказчик просил нас передать ему облака точек, наилучшим образом очищенные от всего постороннего шума. Данная задача заняла у нас несколько дней. Поэтому при планировании обмеров на действующей строительной площадке надо помнить об этом немаловажном обстоятельстве.

В итоге Заказчик получил от нас хорошо сшитые, очень чистые сканы, привязанные к строительной системе координат, и приступил к использованию их в своей проектной работе.

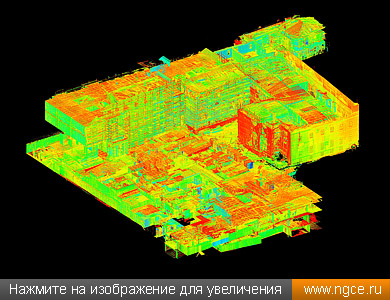

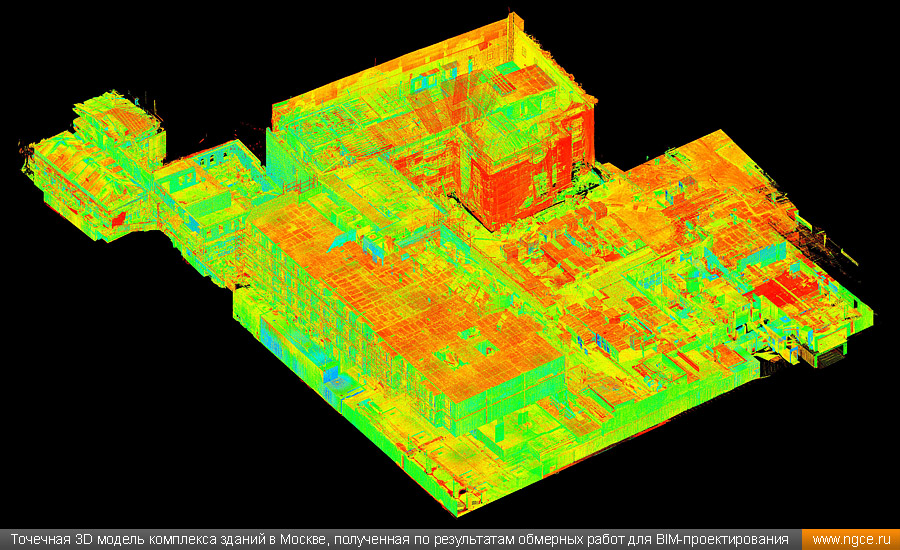

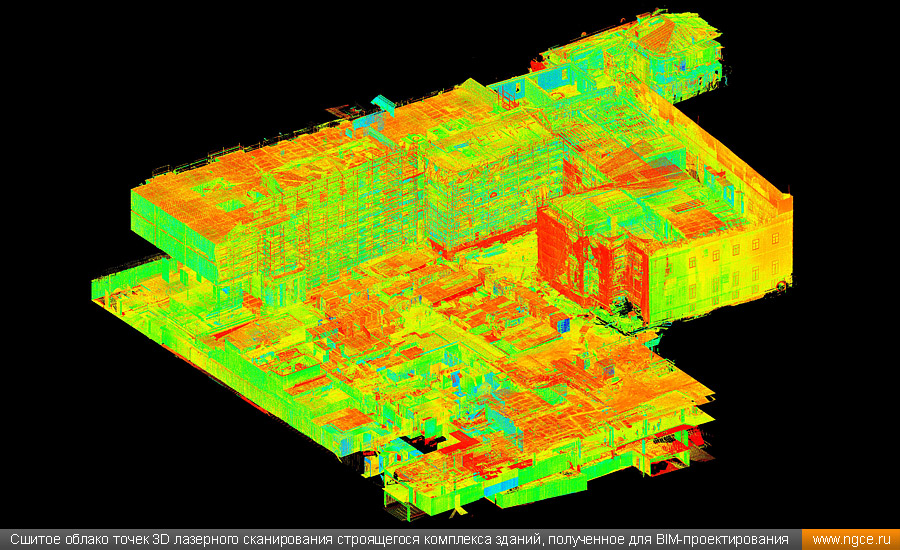

Точечная 3D модель комплекса зданий в Москве, полученная по результатам обмерных работ для BIM-проектирования Сшитое облако точек 3D лазерного сканирования строящегося комплекса зданий, полученное для BIM-проектирования

Инженерная компания «НГКИ» много лет профессионально проводит обмерные работы зданий и сооружений для целей BIM-проектирования. Мы занимаемся точными обмерами объектов как современного строительства, так и историко-культурного наследия. Наши специалисты при производстве обмерных работ применяют современную технологию 3D лазерного сканирования, которая даёт возможность быстро получить очень подробные и точные результаты измерений. На основе данных лазерного сканирования можно и выполнять подготовку традиционных плоских чертежей, и строить точные твердотельные, полигональные и каркасные 3D модели объектов или их отдельных частей. Подробное описание всех видов выполняемых нами работ в этом сегменте рынка можно найти на следующих страницах раздела «Услуги» сайта нашей компании:
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмерные работы для целей строительного контроля и технического надзора зданий и сооружений»;
— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации».
