Градуировка подземного бетонного резервуара резервного топлива на ТЭС

Специалистами инженерного предприятия «НГКИ» была выполнена градуировка подземного бетонного резервуара резервного топлива тепловой электростанции на юге России. Ёмкость резервуара составила 5000 кубических метров. Обмеры данного резервуара были произведены по технологии лазерного сканирования при помощи системы Leica ScanStation P20.

Градуировка резервуара геометрическим методом с применением 3D сканирования

Нам попался классический случай, подтверждающий необходимость калибровки резервуаров именно геометрическим методом с применением лазерного сканирования, так как выполнить градуировку резервуаров объёмным методом практически невозможно, поскольку утилизировать использованную воду вместе с остатками нефтепродуктов очень дорого и совершенно не рентабельно.

Также неоспоримым преимуществом геометрического метода градуировки резервуаров с применением 3D обмеров лазерным сканером является возможность производства полевых работ практически в любых погодных условиях (от +30°C до -15°C) и в любое время суток. Наши специалисты за много лет работы успешно выполнили сотни проектов по высокоточной градуировке резервуаров всевозможных типов геометрическим методом с применением технологии лазерного сканирования, поэтому наш опыт огромен, а квалификация неоспорима.

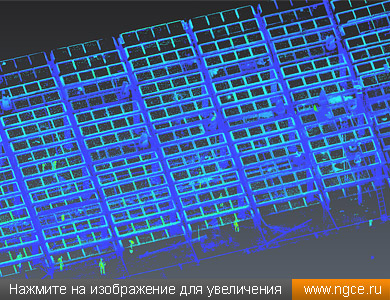

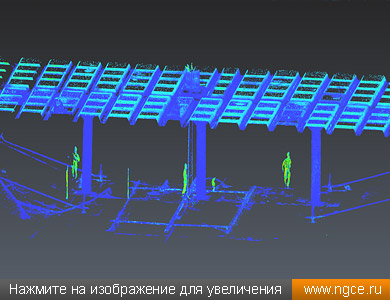

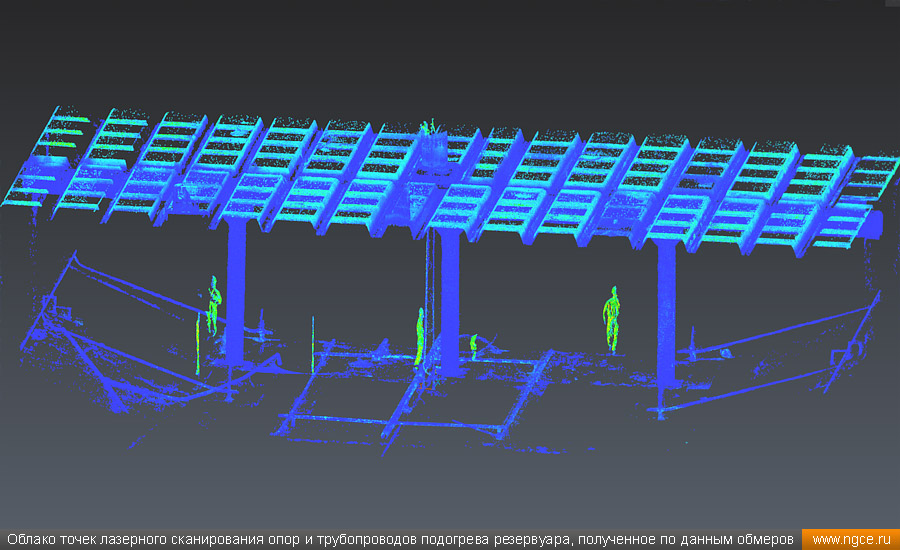

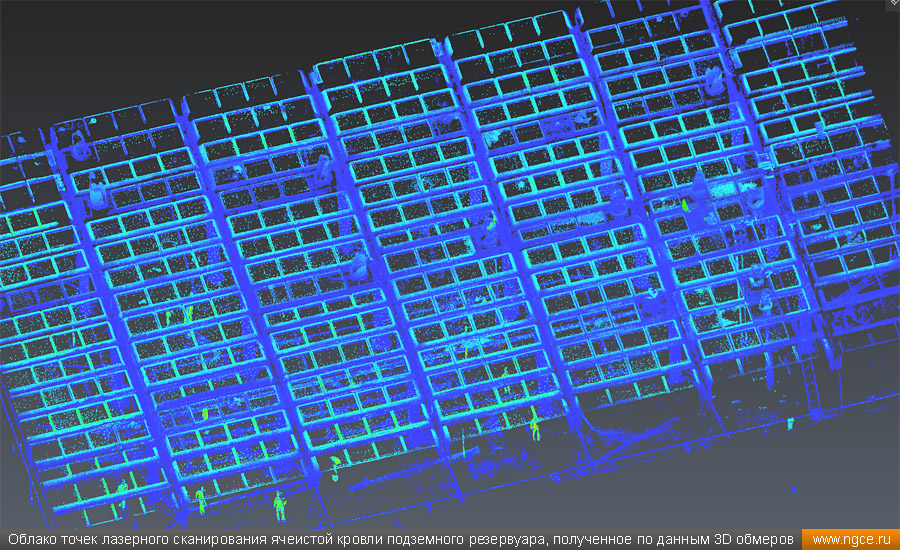

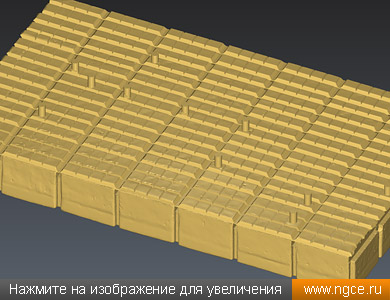

Особенность данного резервуара заключалась в наличии опор внутри резервуара, а также в ячеистой структуре его кровли. Ячеистая структура кровли и бетонные опоры резервуара сильно усложнили процесс построения итоговой обмерной 3D модели внутреннего пространства резервуара и расчёта градуировочных таблиц.

Составление градуировочных таблиц резервуаров

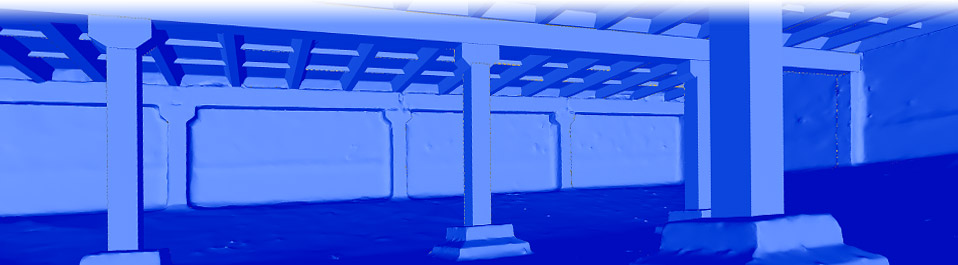

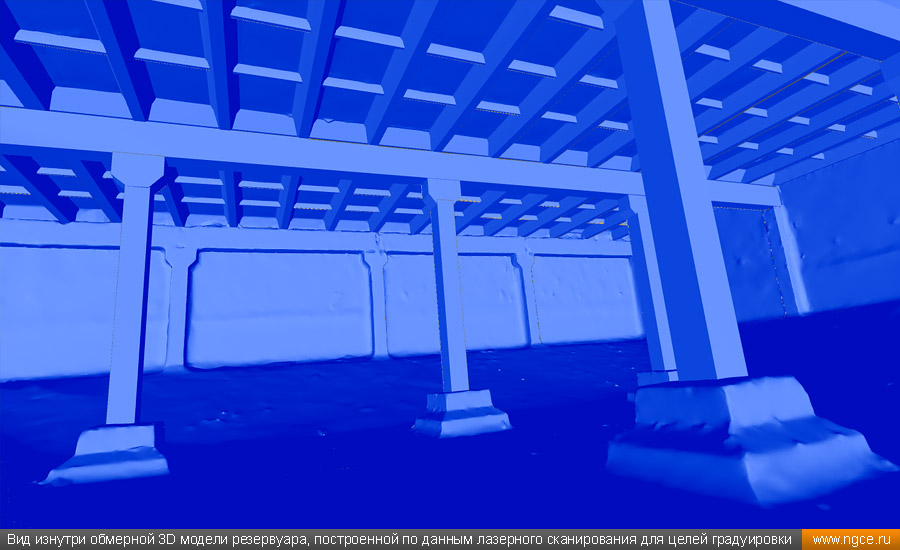

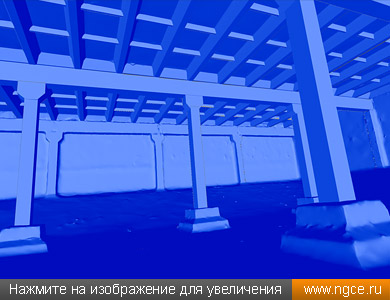

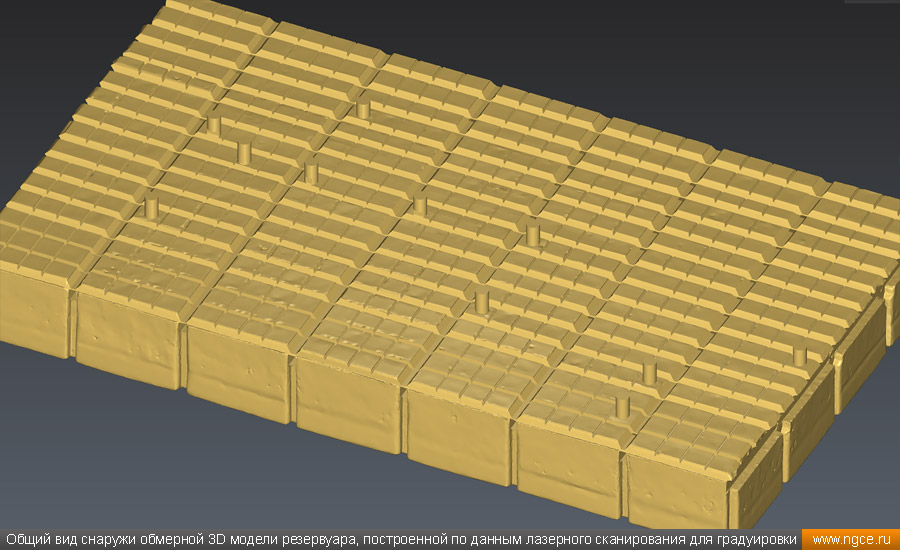

На этапе обработки полученных полевых данных обмерных работ нами были построены детальные mesh 3D модели, которые позволяют вплоть до самых мелочей учесть сложную форму резервуара, всю его внутреннюю конструкцию и сложную инфраструктуру, что даёт возможность построить калибровочные таблицы с высокой точностью.

После произведённого детального 3D моделирования нашими специалистами был подсчитан объём и рассчитаны точные градуировочные таблицы резервуара РБП-5000, которые и были переданы Заказчику.

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных, подземных) и калибровки трубопроводов. Калибровка резервуаров и трубопроводов производится геометрическим методом с применением технологии 3D лазерного сканирования, которая даёт возможность зафиксировать реальную геометрию резервуара или трубопровода, также учесть их внутренние детали, инфраструктуру. В результате Заказчик получает градуировочные таблицы, рассчитанные с высокой точностью. Более подробно узнать обо всех видах работ, которые выполняет наша компания в данном сегменте рынка, вы сможете на следующей странице нашего сайта:

— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
