Градуировка РГС-85 с мерной горловиной в съёмной крышке люка-лаза

Специалистами инженерного предприятия «НГКИ» была выполнена градуировка двух подземных горизонтальных стальных цилиндрических резервуаров РГСП-85 в Московской области на АЗС промышленного предприятия, предназначенных для хранения дизельного топлива. Обмеры резервуаров были произведены нами по технологии лазерного сканирования при помощи системы Leica RTC360.

Редкая особенность резервуаров, которые нам попались для градуировки

На АЗС промышленного предприятия в Подмосковье нам пришлось выполнить градуировку двух подземных РГСП-85 для дизельного топлива.

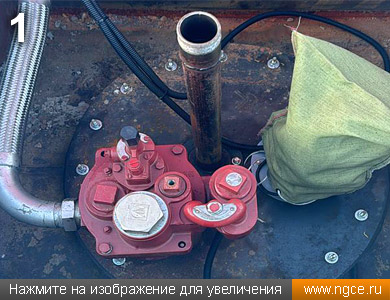

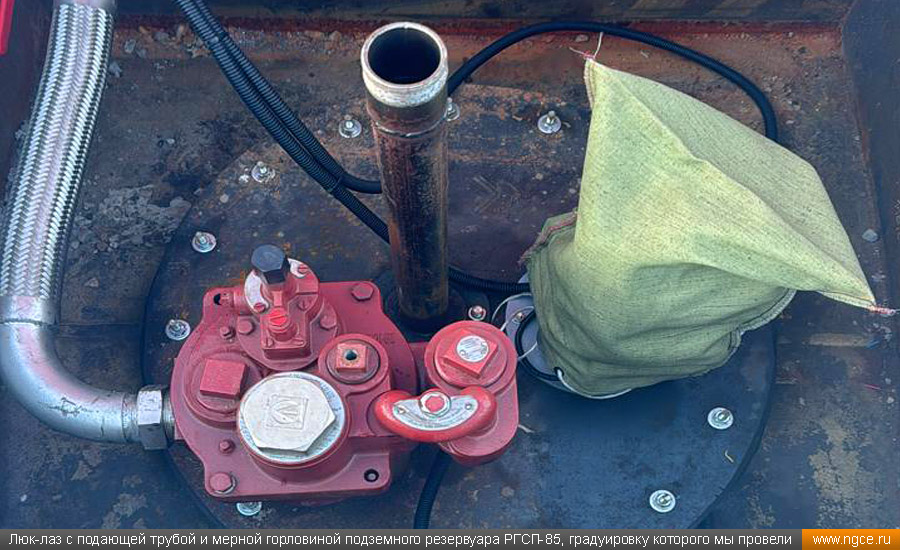

Редкой особенностью этих резервуаров явилось то, что их мерные колонки/горловины были смонтированы прямо на съёмной крышке люка-лаза, расположенного в верхней части резервуара (фото 1). Обычно мерная горловина с целью обеспечения стабильности измерений приваривается прямо в верхней точке самого корпуса резервуара. Мало того, что монтажники установили горловину на съёмную крышку (чем существенно нарушили стабильность измерений), так её ещё и сдвинули от центра крышки. Нас об этом никак не уведомил Заказчик работ перед началом обмеров на объекте.

Чтобы нашему специалисту попасть в резервуары и произвести их лазерное сканирование изнутри, пришлось снимать крышку и сканировать каждый резервуар со снятой крышкой.

Составление градуировочных таблиц резервуаров

Помимо высочайшей точности и оперативности, одним из явных преимуществ геометрического метода градуировки резервуаров с применением 3D обмеров лазерным сканером является возможность производства полевых работ практически в любых погодных условиях (от +30°C до -15°C) и в любое время суток. Наши специалисты за много лет работы успешно выполнили сотни проектов по высокоточной градуировке резервуаров всевозможных типов и видов геометрическим методом с применением технологии 3D лазерного сканирования, поэтому наш опыт огромен, а квалификация неоспорима.

На этапе обработки полученных полевых данных обмерных работ нами были построены детальные mesh 3D модели, которые позволяют вплоть до самых мелочей учесть сложную форму резервуара, всю его внутреннюю конструкцию и сложную инфраструктуру, что даёт возможность построить калибровочные таблицы с высокой точностью.

Неожиданные проблемы с точностью и их оперативное решение

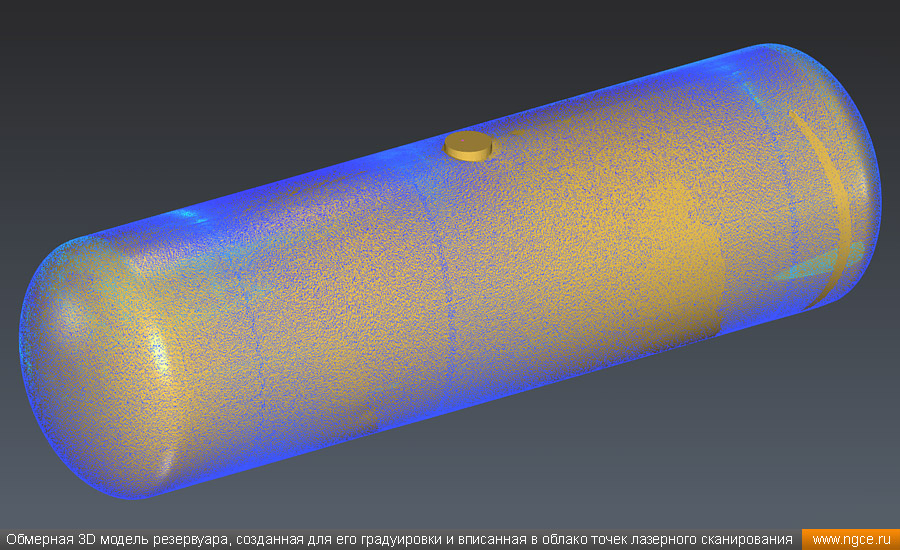

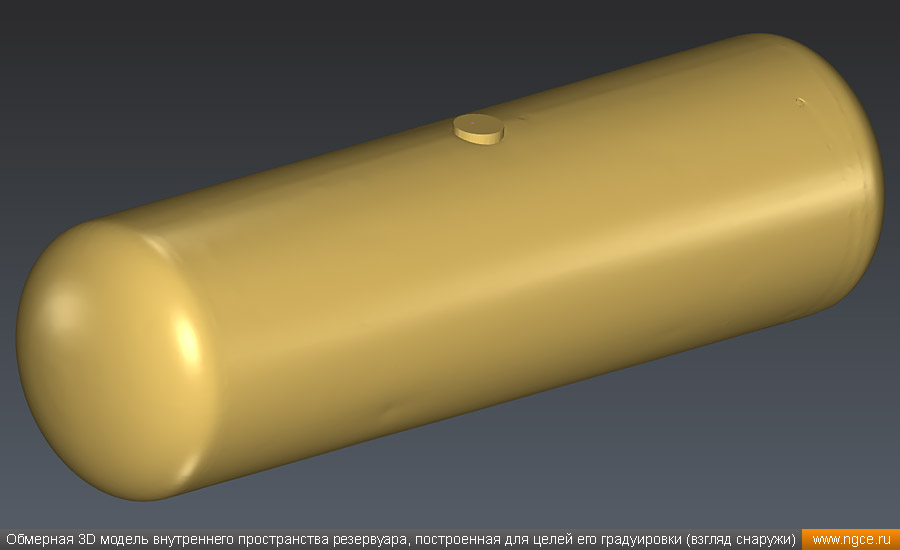

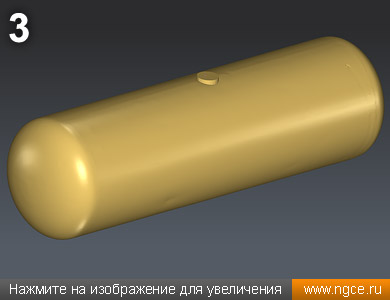

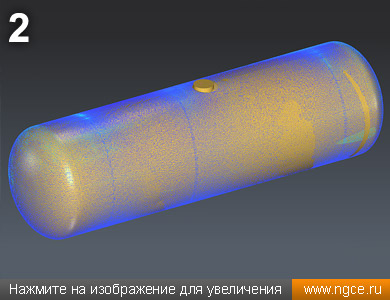

Построенные нами обмерные 3D модели внутреннего пространства обоих резервуаров РГСП-85 идеально совпадали с облаками точек произведённого лазерного сканирования (фото 2). Итоговые 3D модели отлично учитывали форму и различные неровности на стенках резервуаров (фото 3).

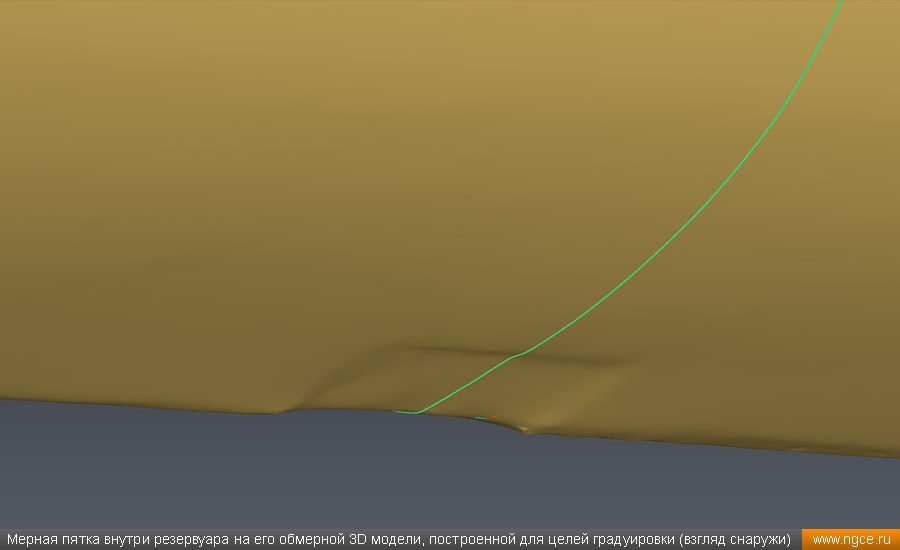

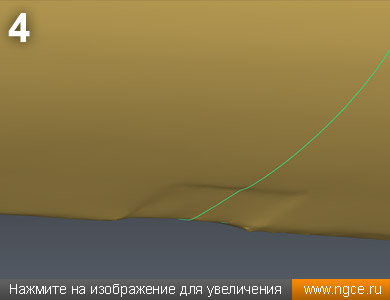

Градуировочные таблицы наши специалисты рассчитали для случая размещения горловины по центру люка. Так как точка, расположенная строго под расчётным положением центра мерной горловины, попала на днище резервуара, то находящийся рядом небольшой выступ в днище резервуара (фото 4) мы сочли за «латку» в корпусе резервуара.

Каково же было наше удивление, когда при первых же заполнениях резервуаров построенные нами градуировочные таблицы дали ошибку порядка 600 литров по сравнению с данными по счётчикам. Такой ошибки быть никак не могло. Нам нужно было срочно разгадывать эту загадку.

Долго нам пришлось повозиться, пока мы не разгадали секрет данных резервуаров: владелец резервуара в эту же съёмную крышку приварил ещё и крепление заливной трубы, а из-за этого пришлось подвинуть мерную горловину от центра люка. Как только мы это учли на 3D модели и сдвинули центр мерной горловины, он попал на приваренную на днище пластину/мерную пятку (фото 4). В итоге базовая высота резервуара изменилась в правильную сторону, и данные объёмов заполнения по счётчикам и по градуировочным таблицам пришли в полное согласие.

Исправленные в итоге градуировочные таблицы, выполненные с высокой точностью, и были переданы Заказчику.

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных, подземных) и калибровки трубопроводов. Калибровка резервуаров и трубопроводов производится геометрическим методом с применением технологии 3D лазерного сканирования, которая даёт возможность зафиксировать реальную геометрию резервуара или трубопровода, также учесть их внутренние детали, инфраструктуру. В результате Заказчик получает градуировочные таблицы, рассчитанные с высокой точностью. Более подробно узнать обо всех видах работ, которые выполняет наша компания в данном сегменте рынка, вы сможете на следующей странице нашего сайта:

— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
