Выполненные проекты компании «НГКИ»
Выверка положения центров осей опор вращающейся цилиндрической печи методом лазерного сканирования

Выверка положения центров осей опор вращающейся цилиндрической печи методом 3D лазерного сканирования

Специалисты компании «НГКИ» завершили проект по определению положения колонн основания, монтажных площадок и центров осей опор вращающейся цилиндрической печи на заводе в Подмосковье, который производит мебельную плиту, ламинат и стеновые панели. Данный проект выполнен с использованием технологии лазерного сканирования.
Вид деятельности: выверка и юстировка промышленного оборудования.
Цель проекта: определение и выверка положения колонн основания, монтажных площадок и центров осей опор (роллеров) вращающейся цилиндрической печи.
Результаты: схема расположения центров осей опор (роллеров) в строительной системе координат.
Продолжительность: полевой этап — 5 дней;
обработка — 2 дня.
Объем работ: количество роллеров — 4.
Ресурсы: полевой этап — 2 сотрудника;
обработка — 1 сотрудник.
Оборудование: фазовый лазерный сканер Z+F Imager 5006;
электронный тахеометр Nikon NPL-362.

Компания «НГКИ» выполнила проект по определению положения колонн основания, монтажных площадок и центров осей опор (роллеров) вращающейся цилиндрической печи на крупном заводе в Московской области по производству мебельной плиты, ламината и стеновых панелей.

Первая задача, которая заключалась в определении положения колонн основания в системе координат строительной площадки, а также отклонения колонн от вертикали и положения плоскости, формируемой монтажными площадками оснований вращающихся опор, была выполнена традиционными методами измерений с использованием электронных тахеометров и оптических нивелиров. По результатам произведенных нами измерений монтажники производственного оборудования осуществили все необходимые регулировки вертикальности колонн и положения монтажных площадок оснований роллеров.

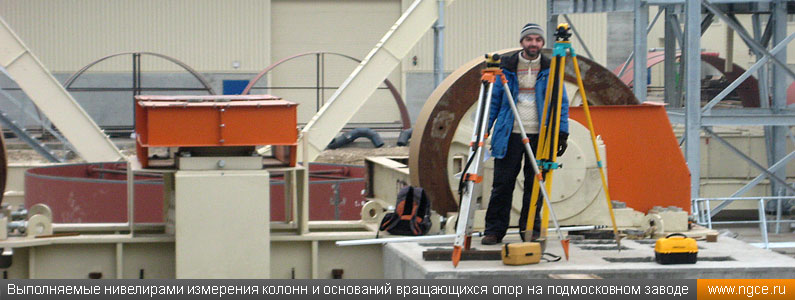

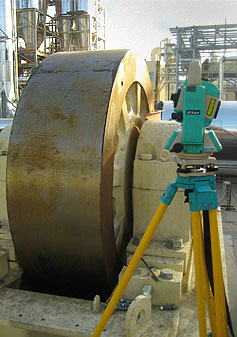

Выполняемые нивелирами измерения колонн и оснований вращающихся опор

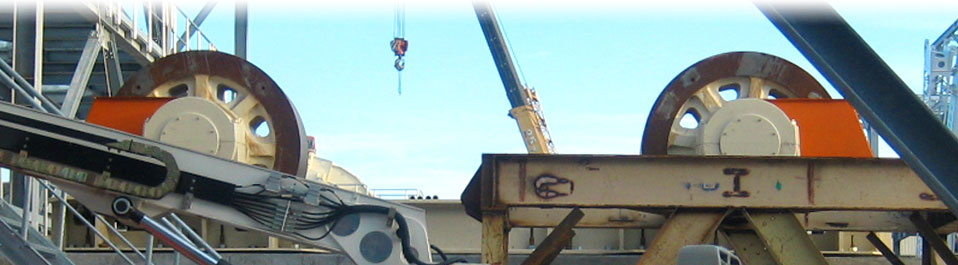

Гораздо большая сложность оказалась заключена в задаче по определению положения центров осей валов роллеров. Валы роллеров находятся в кожухах. На кожухах нет отметок местоположения центров осей. К тому же в нашем случае роллеры уже были установлены на труднодоступных основаниях, и к моменту начала определения положения их осей на строительной площадке начался гололед. То есть, произвести обмеры роллеров и определить положение их осей на месте установки было крайне проблематично. По этой причине было принято решение осуществить контрольные измерения методом 3D лазерного сканирования роллеров.

Трехмерный лазерный сканер за счет громадной скорости работы и минимального шага измерений позволяет покрыть точками всю обмеряемую поверхность с шагом от 1–2 мм, то есть фактически построить подробную точечную модель поверхности c высочайшей точностью, соответствующей точности измерений электронным тахеометром. После этого вписав с минимальной погрешностью в полученную точечную 3D модель поверхности цилиндр, возможно определить ось этого цилиндра и центр данной оси.

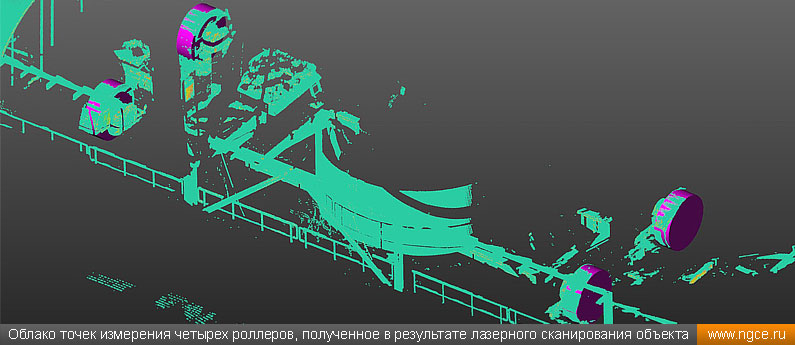

Облако точек измерения четырех роллеров, полученное в результате лазерного сканирования объекта

Получить более полное представление о процессе и результатах 3D лазерного сканирования рабочих поверхностей и построения положения центров осей опор (роллеров) вращающейся цилиндрической печи на подмосковном заводе по производству мебельной плиты, ламината и стеновых панелей Вы можете, скачав файл в формате PDF, в котором представлены облако точек четырех роллеров, полученное в результате сшивки сканов, очищенное от шумов облако точек измерений одного из роллеров, аппроксимация рабочей поверхности роллера, положение 3D моделей роллеров на объекте, а также итоговые документы, предоставленные Заказчику: диаграмма положения центров осей роллеров и таблица координат центров цилиндров в системе координат стройки.
Скачать примеры промежуточных материалов и итоговые документы по проекту определения положения центров осей валов роллеров в формате PDF.

Выводы:
— 3D лазерные сканеры за счет громадной избыточности измерений позволяют производить обмеры очень сложных конструкций с миллиметровой точностью и получать точные и детальные модели фактического состояния (со всеми вмятинами и трещинами) этих конструкций;
— в том случае, если для измерений доступна лишь часть поверхности, избыточность измерений на доступной части позволяет точно достроить недоступную для измерений часть методами аппроксимации или экстраполяции;
— лазерный сканер фиксирует положение и форму не только обмеряемых конструкций, но и окружающей обстановки на объекте выполняемых обмерных работ, что важно в конфликтных случаях: например, из графических материалов этого проекта видно, что на самом удобном для измерений месте (ровно посередине между роллерами) стоит секция цилиндрической сушилки, что серьезным образом затруднило обмерные работы.

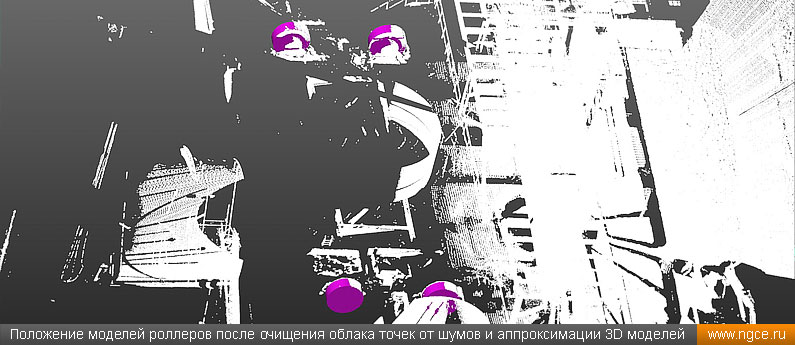

Положение моделей роллеров после очищения облака точек от шумов и аппроксимации моделей

Инженерное предприятие «НГКИ» профессионально занимается инженерно-геодезическими изысканиями в различных отраслях промышленности и энергетики, выполняет высокоточные промышленные обмеры, а также проводит обмеры различных объектов гражданского и промышленного строительства с применением технологии трехмерного лазерного сканирования. Выверка и юстировка промышленного оборудования и выполнение геодезического контроля различных производственных линий, в том числе и с проведением прецизионных измерений, является одним из основных видов деятельности нашей компании.

Изображения:

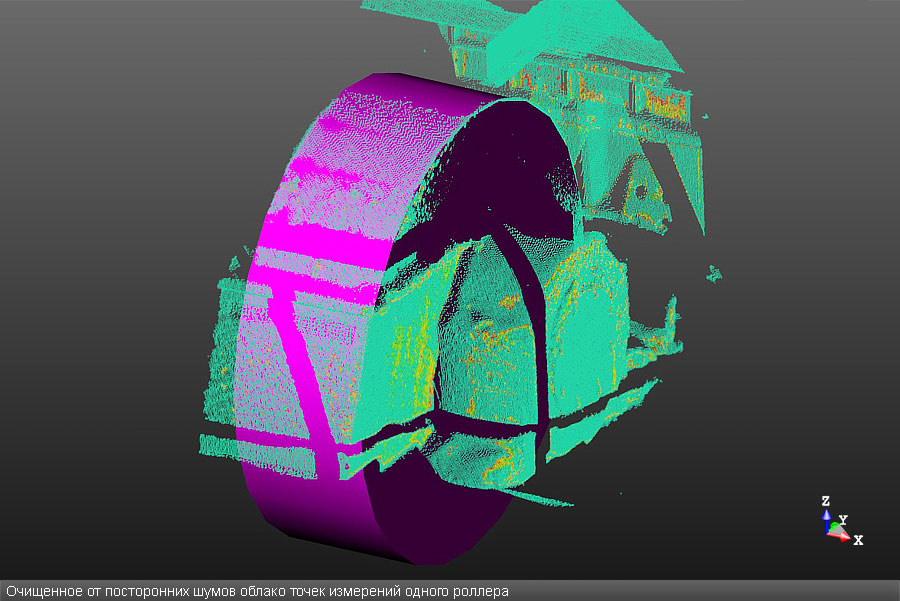

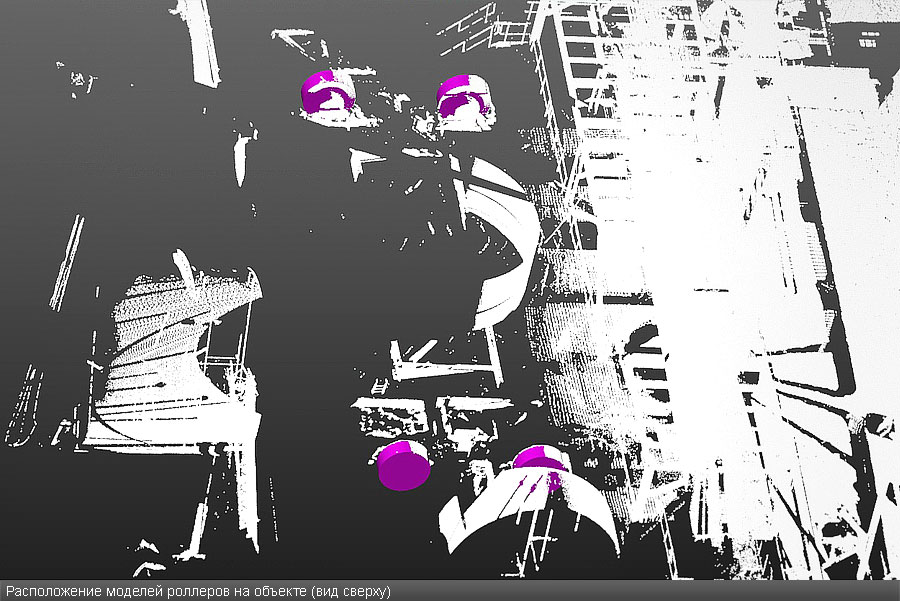

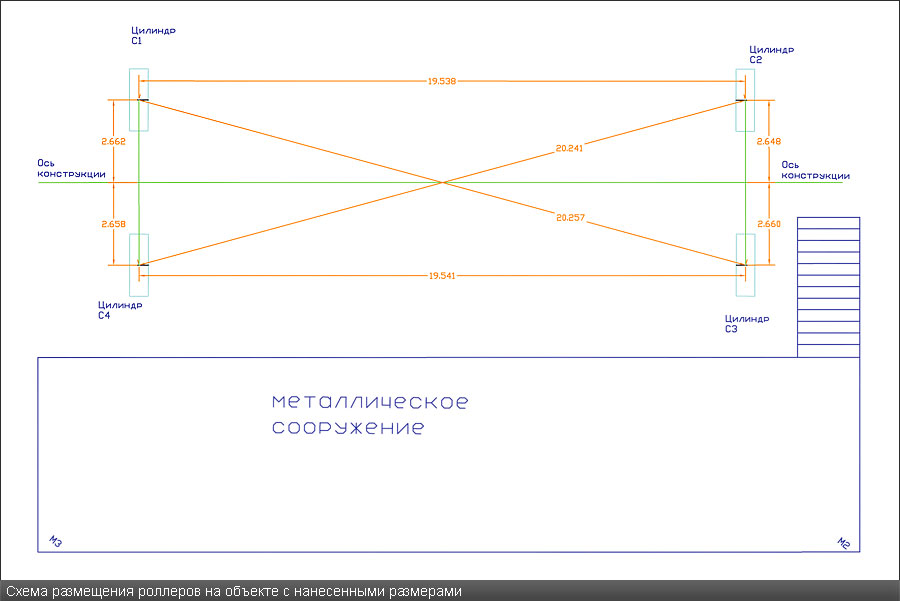

Очищенное от посторонних шумов облако точек измерений одного роллера Расположение моделей роллеров на объекте (вид сверху); лазерное сканирование и моделирование Схема размещения роллеров на объекте с нанесенными размерами, построение обмерных чертежей
