Определение площади поверхности позолоты декора на здании музея в Самаре методом лазерного сканирования

Определение площади поверхности позолоты декора на здании музея в Самаре методом лазерного сканирования

Специалисты инженерного предприятия «НГКИ» успешно завершили весьма интересный и очень знаковый проект по подсчёту площади позолоты декора реставрируемого здания музея в Самаре. Обмеры декора были произведены по технологии лазерного сканирования.
Вид деятельности: высокоточные обмеры элементов декора зданий методом 3D сканирования;
обмерные работы на объектах историко-культурного наследия и памятниках архитектуры.
Цель проекта: определение площади поверхности позолоты декора на здании музея для целей реставрации.
Результаты: точные 3D модели декора здания;
площади поверхностей 17 различных типов декора.
Продолжительность: полевой этап — 2 дня;
обработка — 15 дней.
Ресурсы: полевой этап — 2 сотрудника;
обработка — 2 сотрудника.
Объём работ: лазерное сканирование, 3D моделирование и подсчёт площадей поверхностей позолоты для 17 видов декора здания.
Оборудование: лазерный сканер Leica ScanStation P20.

Специалисты инженерной компании «НГКИ» успешно завершили знаковый для нас проект по выполнению подсчёта площади позолоты декора реставрируемого здания музея в Самаре.

Коротко о здании музея и необходимость лазерного сканирования для подсчёта площади поверхностей декора

Здание музея было построено в конце XIX века и является одним из красивейших памятников архитектуры в Самаре. Первоначально оно имело два этажа и принадлежало купеческой чете Курлиных, но после продажи в 1913–1915 годах был надстроен третий этаж, а фасад здания оформлен в греко-римском стиле. Фасад украшают массивные колонны, а увенчан он фронтоном, который стерегут два грифона — хранители богатства на Руси. Фасад данного здания имеет множество декоративных элементов, покрытых позолотой. Для точного определения площади поверхности всех этих элементов декора с целью расчёта количества позолоты в рамках работ по реставрации здания было необходимо произвести обмерные работы методом лазерного сканирования.

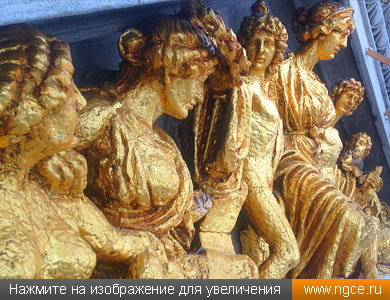

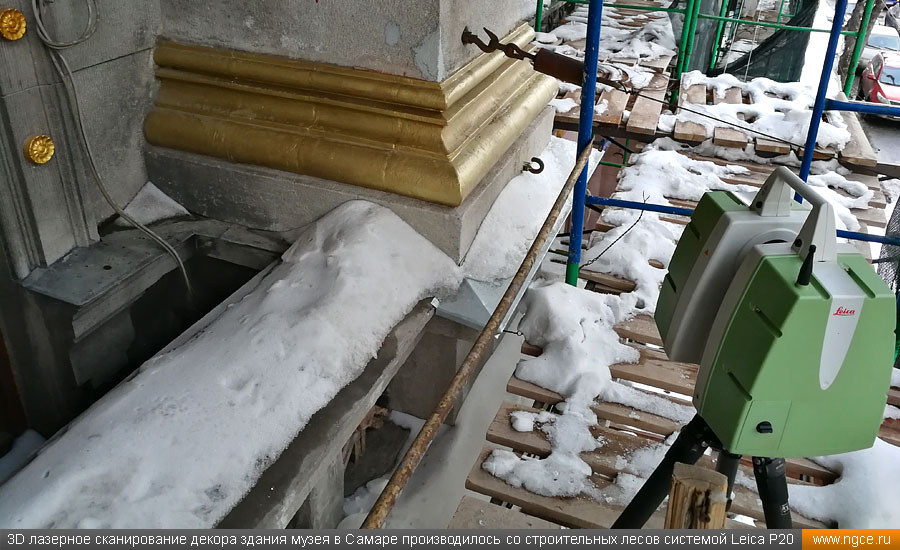

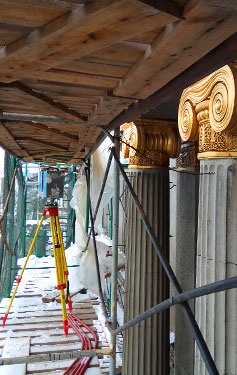

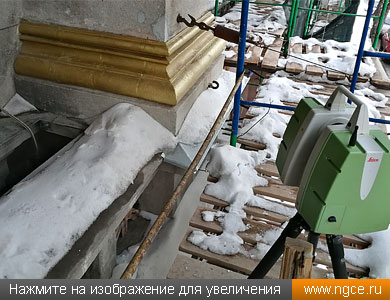

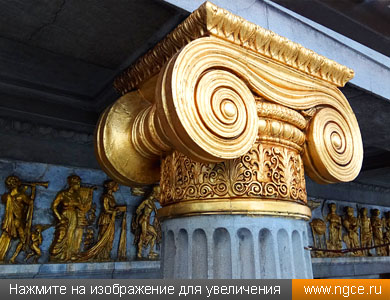

3D лазерное сканирование декора здания музея в Самаре производилось со строительных лесов системой Leica P20 Фрагмент декора здания музея в Самаре, 3D сканирование которого производилось для подсчёта площади позолоты

Заказчик самостоятельно произвёл подсчёт площади позолоты декора на фасадах здания по методике, утверждённой министерством культуры РФ. Методика основана на определении площади проекции элемента декора на плоскость, максимальной высоты декора и коэффициентов сложности декора. Поскольку в методику включён также оценочный фактор — «категория сложности декора», а материалы и сами работы являются достаточно дорогими, то Заказчик принял решение вызвать наших специалистов в качестве независимых экспертов с целью произвести 3D лазерное сканирование декора и подсчитать его площадь современными цифровыми методами без включения оценочных факторов в методику расчёта.

Всего было предложено 17 типов декора. Часть декора представляла из себя регулярные фигуры, площадь которых можно было подсчитать, используя формулы пространственной геометрии. Однако самые крупные элементы декора представляют собой горельефы на темы греческой мифологии на фронтоне главного фасада здания музея. Подсчёт площадей этих фигур с применением утверждённых методик мог оказаться достаточно грубым. И в первую очередь именно для обмеров этих элементов методом лазерного сканирования нас и пригласили.

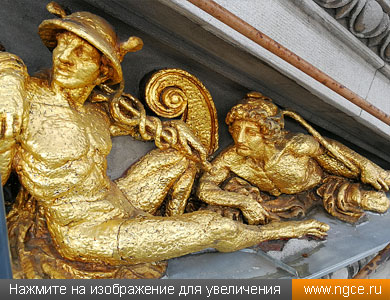

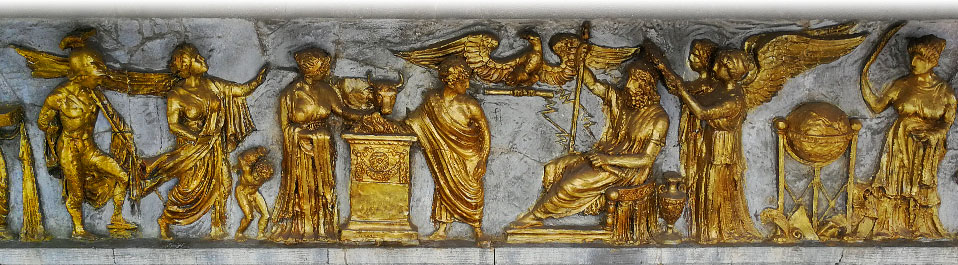

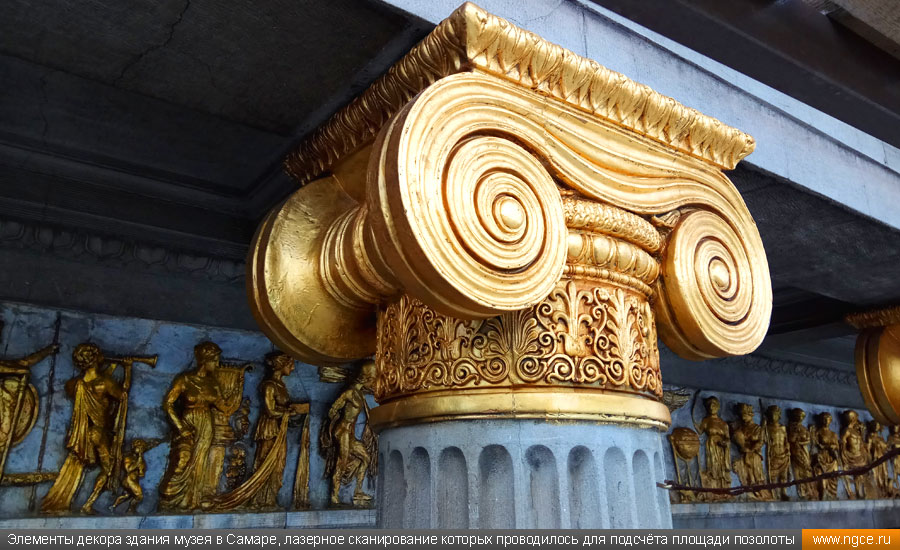

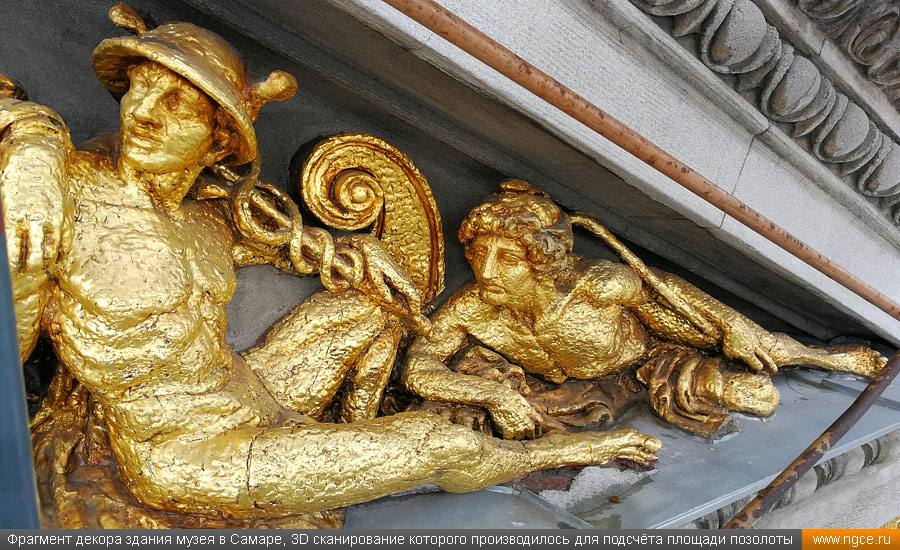

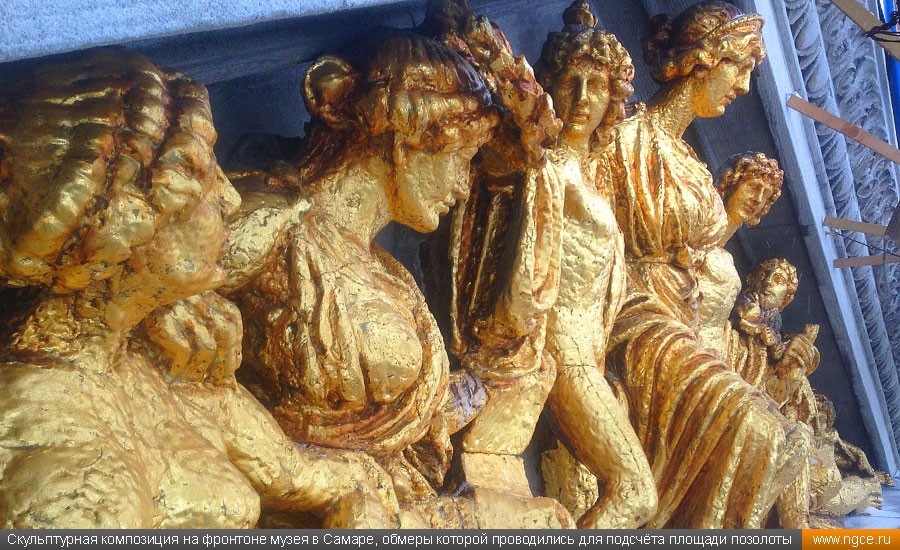

Элементы декора здания музея в Самаре, лазерное сканирование которых проводилось для подсчёта площади позолоты Скульптурная композиция на фронтоне музея в Самаре, обмеры которой проводились для подсчёта площади позолоты

Лазерное сканирование элементов декора и подсчёт площади поверхности позолоты

Лазерное сканирование пришлось производить в 2 этапа. В первый раз мы выполнили обмеры декора с применением сканера Z+F Imager 5006. Но в этом случае нас не удовлетворил уровень шума измерений, и тогда мы приняли решение сканировать декор полностью ещё раз новейшим сканером Leica ScanStation P20. Получилось гораздо лучше.

Подсчёт площадей отсканированных поверхностей показал, что на элементах, которые допускали подсчёт площади по формулам геометрии, совпадение с измерениями представителей Заказчика составило почти 100%. На элементах декора нерегулярной формы различие площадей составило порядка 10%, что является очень неплохим результатом для методики, построенной на обмерах обычной рулеткой с применением коэффициентов, учитывающих сложность декора.

Итоговый результат удовлетворил и нас, и Заказчика, но на будущее мы всё же приняли для себя решение выполнять обмеры малых элементов декора нерегулярной формы с применением ручных сканеров с точностью порядка 50 мкм.

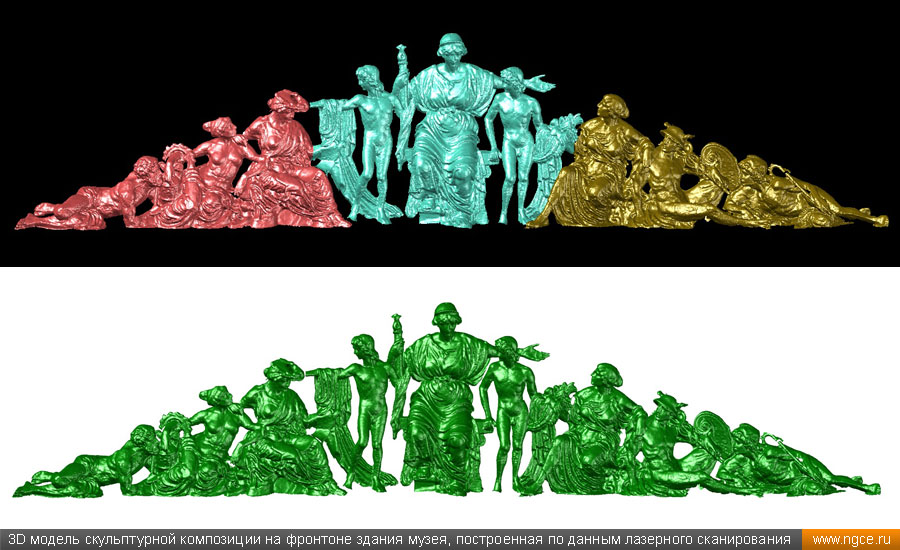

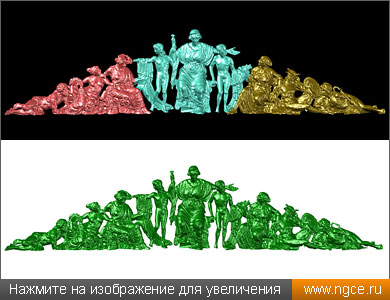

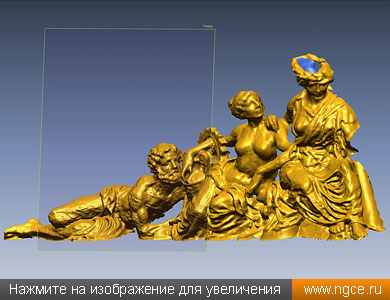

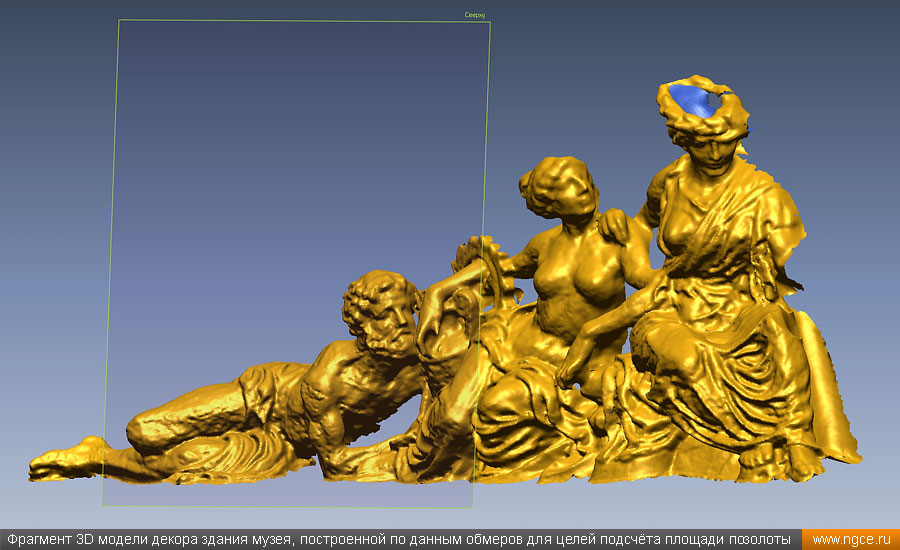

3D модель скульптурной композиции на фронтоне  здания музея, построенная по данным лазерного сканирования Фрагмент 3D модели декора здания музея, построенной по данным обмеров для целей подсчёта площади позолоты

Специалисты инженерной компании «НГКИ» обладают большим многолетним опытом проведения обмерных работ на различных объектах историко-культурного наследия и современного строительства, включая обмеры элементов декора. Обмерные работы выполняются с применением инновационной технологии лазерного сканирования, которая позволяет с минимальными затратами времени получить высокоточные результаты измерений в цифровой форме. Результатом измерений является облако точек — подробнейшая точечная 3D модель объекта съёмки. По данным лазерного сканирования наши специалисты создают точные обмерные чертежи объектов съёмки или выполняют 3D моделирование — в зависимости от поставленной Заказчиком задачи. С полным описанием всех видов выполняемых нами работ в данном сегменте рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:
— «Высокоточные обмеры элементов декора зданий, деталей интерьеров и мебели методом 3D сканирования»;
— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры».

Изображения:

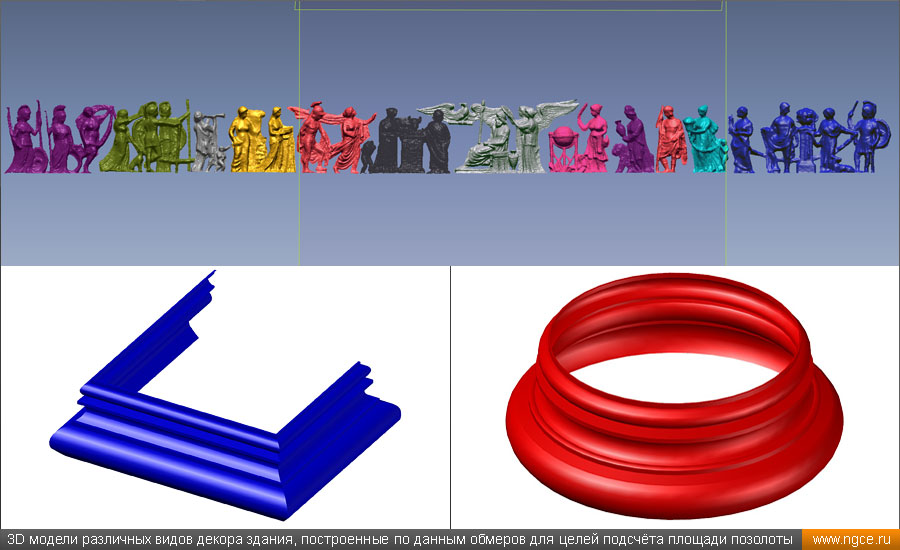

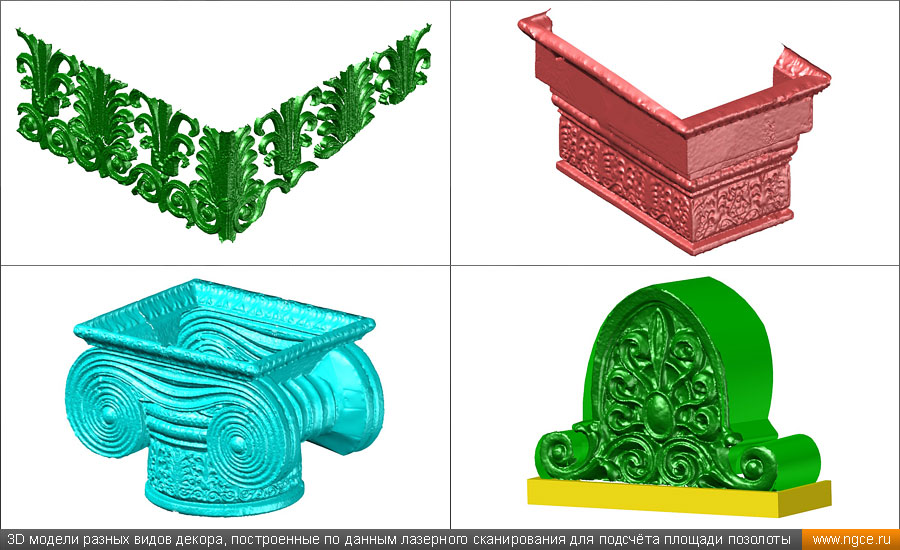

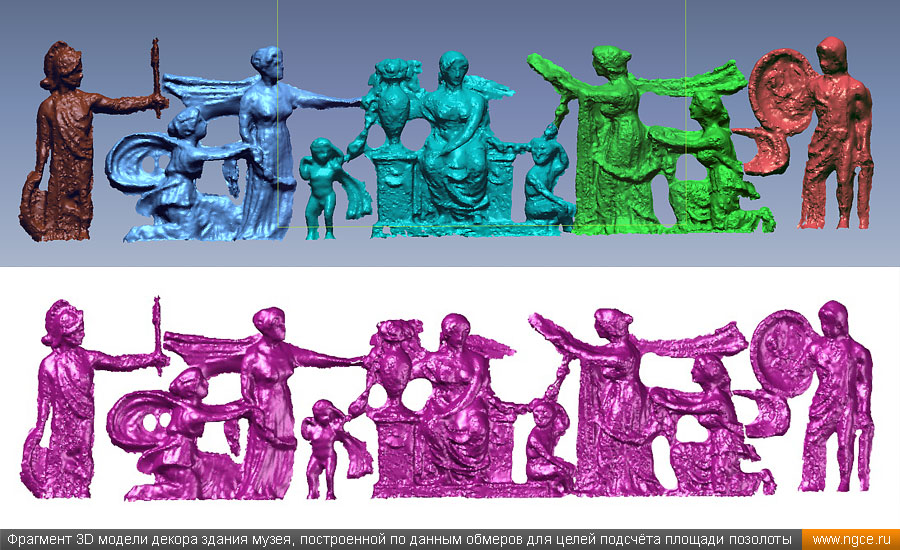

Фрагмент 3D модели декора здания музея, построенной по данным обмеров для целей подсчёта площади позолоты 3D модели различных видов декора здания, построенные по данным обмеров для целей подсчёта площади позолоты 3D модели разных видов декора, построенные по данным лазерного сканирования для подсчёта площади позолоты
