Выполненные проекты компании «НГКИ»
Архитектурные обмеры Успенского собора в Ивановской области 3D сканером и беспилотником для реставрации

Точные архитектурные обмеры Успенского собора в Ивановской области 3D лазерным сканером и беспилотником для целей реставрации

Компания «НГКИ» выполнила архитектурные обмеры Успенского собора в селе Сергеево Шуйского района Ивановской области на территории Воскресенско-Феодоровского мужского монастыря для целей подготовки проекта реставрации храма. Для съёмки применялись сразу две технологии обмеров: 3D лазерное сканирование с поверхности земли и фотограмметрическая съёмка недоступных для сканирования участков с БПЛА.
Вид деятельности: обмерные работы на объектах историко-культурного наследия и памятниках архитектуры.
Цель проекта: получение исполнительной 3D модели для целей реставрации;
подготовка комплекта обмерных чертежей.
Результаты: обмерная точечная 3D модель храма;
обмерные чертежи храма и элементов декора.
Продолжительность: полевой этап — 2 дня;
обработка данных — 3 дня;
подготовка чертежей — 30 дней.
Ресурсы: полевой этап — 2 сотрудника;
обработка и подготовка чертежей — 2 сотрудника.
Объём работ: детальное лазерное 3D сканирование храма в цвете;
тщательная фотофиксация фасадов и интерьеров;
фотограмметрическая съёмка с квадрокоптера.
Оборудование: лазерный сканер Leica ScanStation P40;
беспилотный летательный аппарат DJI Phantom 4 Pro.

Специалисты инженерной компании «НГКИ» выполнили архитектурные обмеры Успенского собора в селе Сергеево Шуйского района Ивановской области на территории Воскресенско-Феодоровского мужского монастыря для целей подготовки проекта реставрации храма. Для съёмки применялись сразу две технологии обмерных работ: 3D лазерное сканирование здания храма с поверхности земли, а также фотограмметрическая съёмка с беспилотника тех участков, которые были недоступны для сканирования.

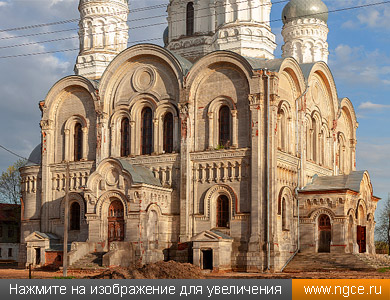

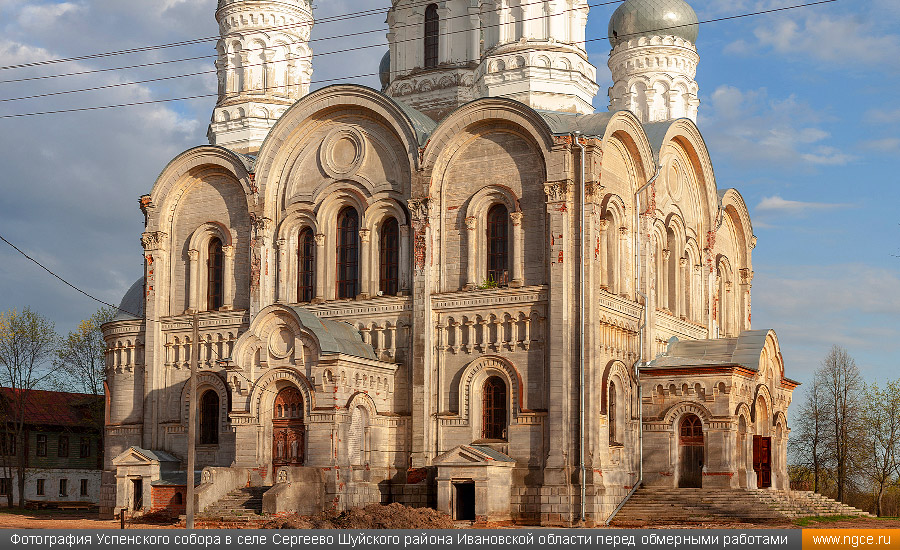

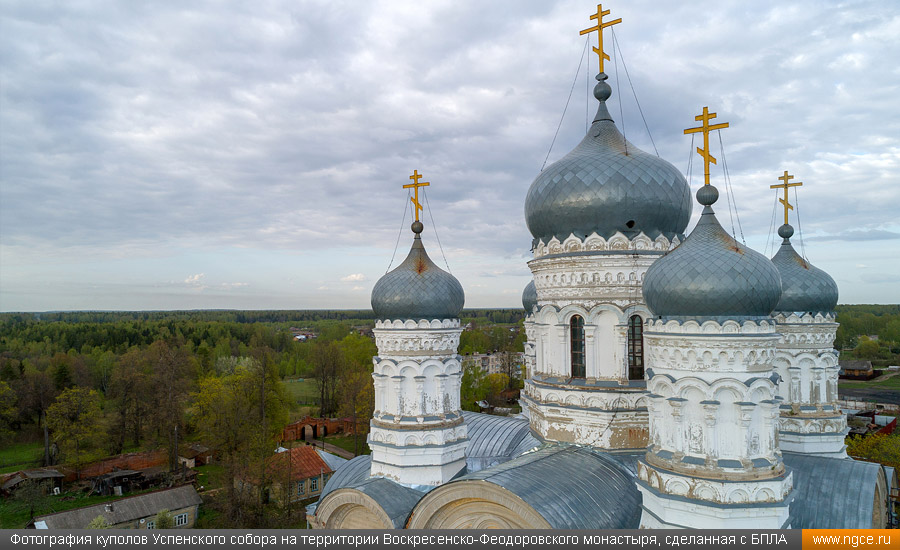

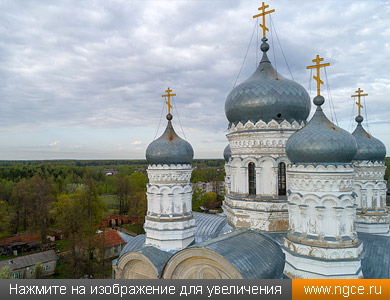

Фотография Успенского собора в селе Сергеево Шуйского района Ивановской области перед обмерными работами Фотография куполов Успенского собора на территории Воскресенско-Феодоровского монастыря, сделанная с БПЛА

История и современное состояние храма

Воскресенско-Феодоровский (или в обиходном названии Сергеевский) монастырь, расположенный в 10 км южнее Шуи в селе Сергеево, был основан в 80–90-е годы XIX века местной помещицей А.Н. Шубиной как женская обитель и далее просуществовал в этом качестве до 1929 года. В 1897 году, в год смерти Шубиной, по проекту архитектора П.Г. Бегена началось строительство величественного Успенского собора, который строился 7 лет и был освящён 24 октября 1904 года. Главной святыней женского монастыря считалась чудотворная икона Знамение Божией Матери, также в обители хранилось много реликвий, связанных с Серафимом Саровским и Иоанном Кронштадтским. Монастырь быстро стал местом паломничества, в основном, крестьян, иногда на Великий пост в него приезжало до 300 человек. В 1917 году в монастыре проживало 60 монахинь и 145 послушниц.

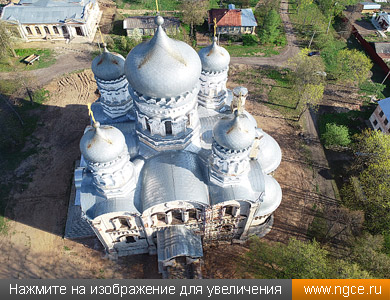

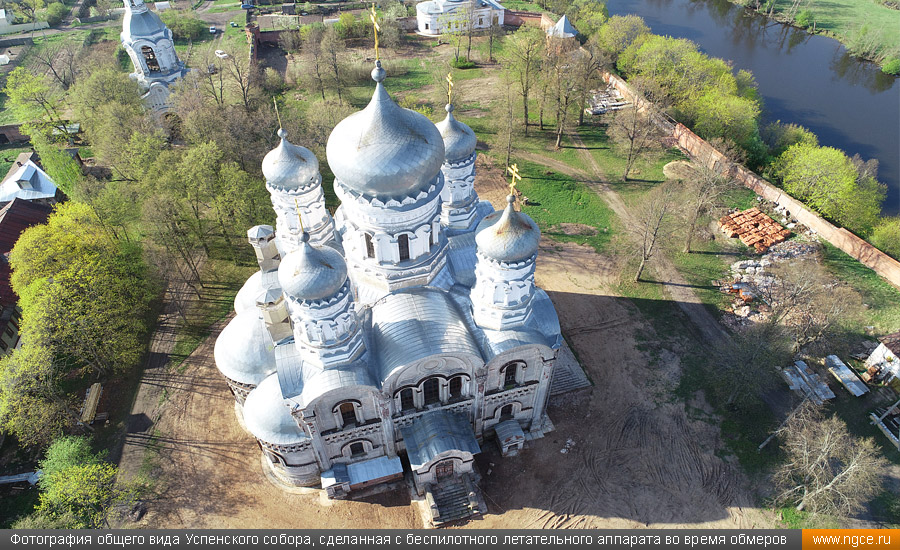

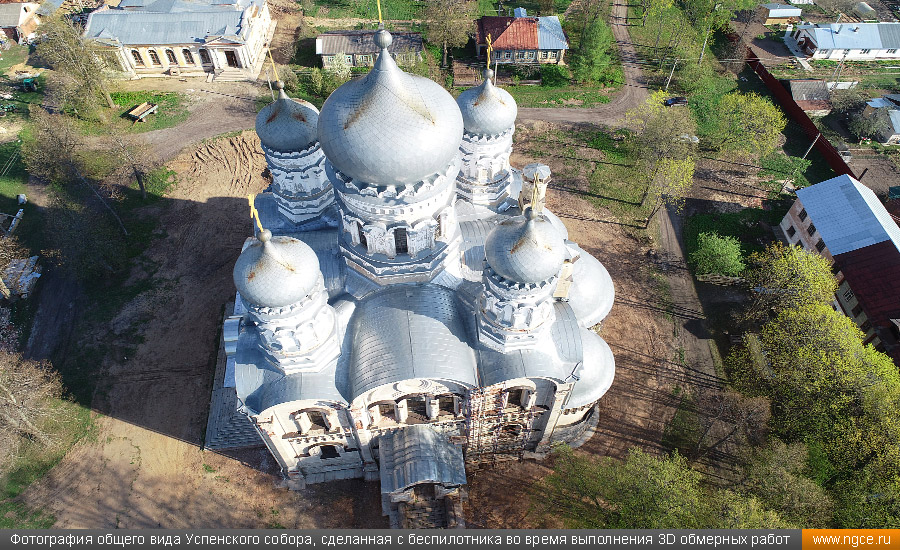

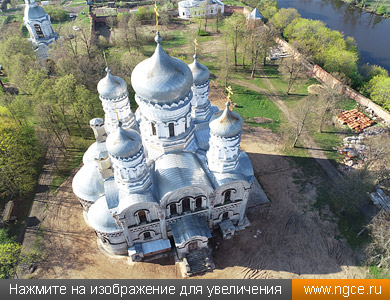

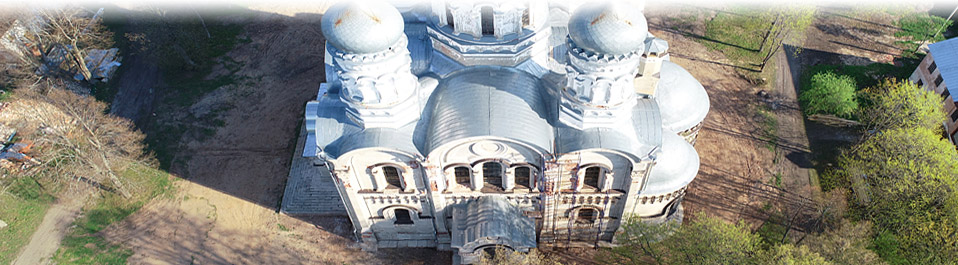

Фотография общего вида Успенского собора, сделанная с беспилотного летательного аппарата во время обмеров Фотография общего вида Успенского собора, сделанная с беспилотника во время выполнения 3D обмерных работ

Формально решение о закрытии монастыря было принято в 1918 году, но, благодаря организованному и экономически успешному монастырскому хозяйству удалось найти некий компромисс с новыми властями, и обитель превратилась в «монастырь-совхоз». В 1929 году монастырь, который «прикрывался» совхозом, всё же был закрыт, а все монахини изгнаны. Затем на его территории размещались, сменяя друг друга, колония для малолетних, школа животноводства, сельскохозяйственный техникум. В 1992 году монастырь был передан церкви, и была предпринята попытка возродить его как женскую обитель, но она не увенчалась успехом. В 1998 году монастырь был открыт уже как мужской, и тогда началось постепенное восстановление монастырских зданий.

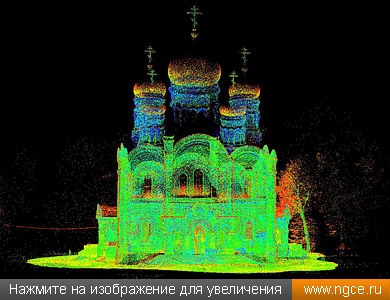

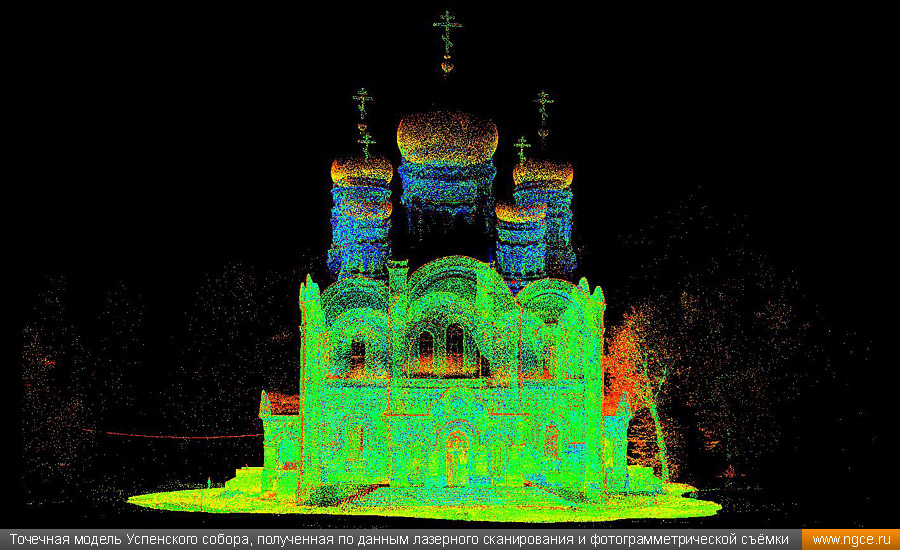

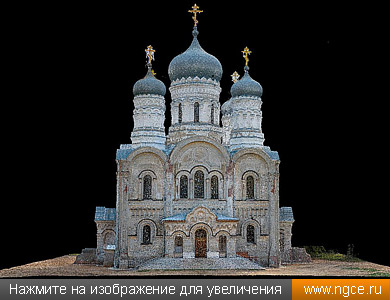

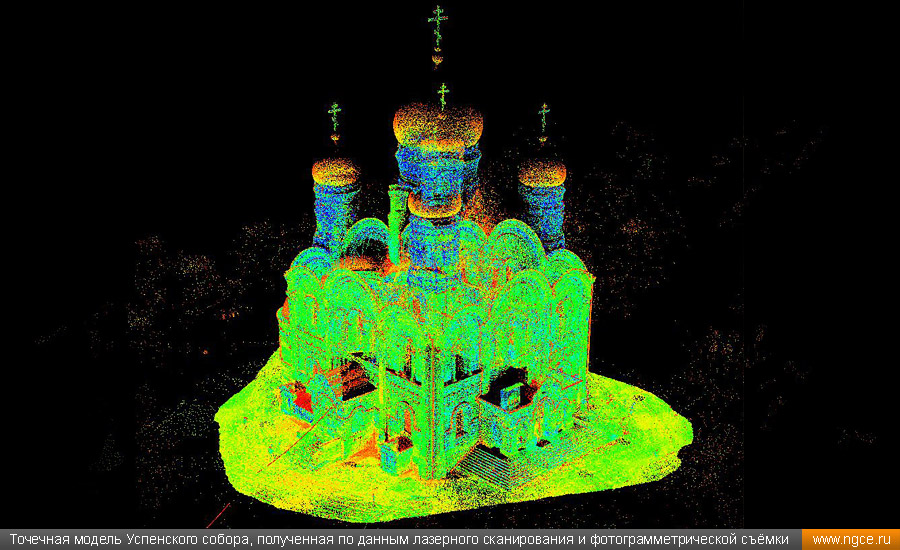

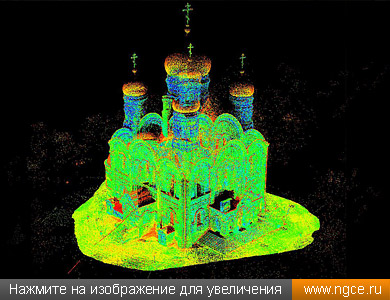

Точечная модель Успенского собора, полученная по данным лазерного сканирования и фотограмметрической съёмки Точечная модель Успенского собора, полученная по данным лазерного сканирования и фотограмметрической съёмки

Лазерное сканирование и фотограмметрическая аэросъёмка храма

Когда очередь дошла до создания проекта реставрации Успенского собора, проектировщики обратились в компанию «НГКИ» за помощью в проведении точных обмеров фасадов и интерьеров храма.

Обмеры церквей, как правило, сопряжены с рядом трудностей. Одна из основных — это сложность обмеров куполов, потому что при лазерном сканировании с земли значительная часть площади куполов не видна, и в результате съёмки на сканах образуются «мёртвые зоны». При съёмке подобных труднодоступных объектов использование беспилотных аэросъёмочных аппаратов может оказать весьма существенную помощь. Этом метод применили наши специалисты и при обмерах Успенского собора. За полтора дня было произведено 3D лазерное сканирование фасадов, интерьеров храма, а также выполнена фотограмметрическая аэросъёмка с помощью беспилотного летательного аппарата.

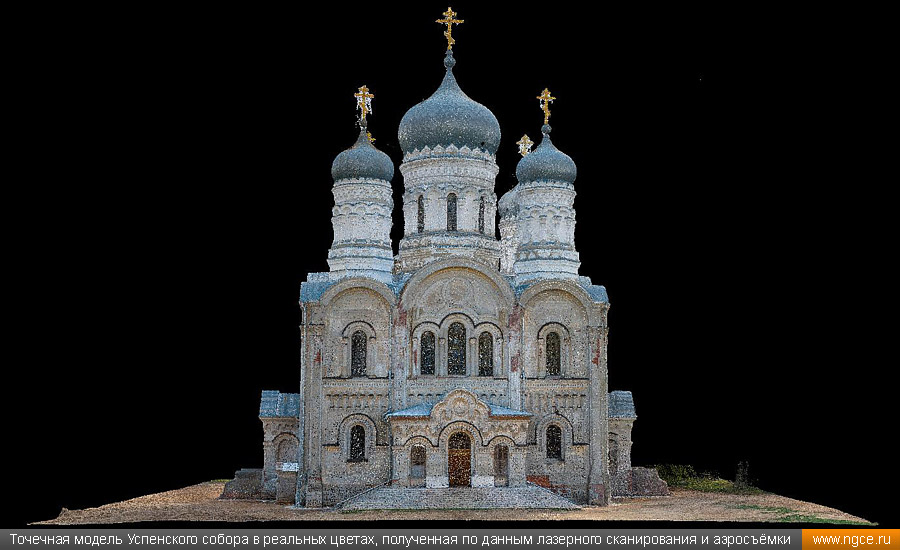

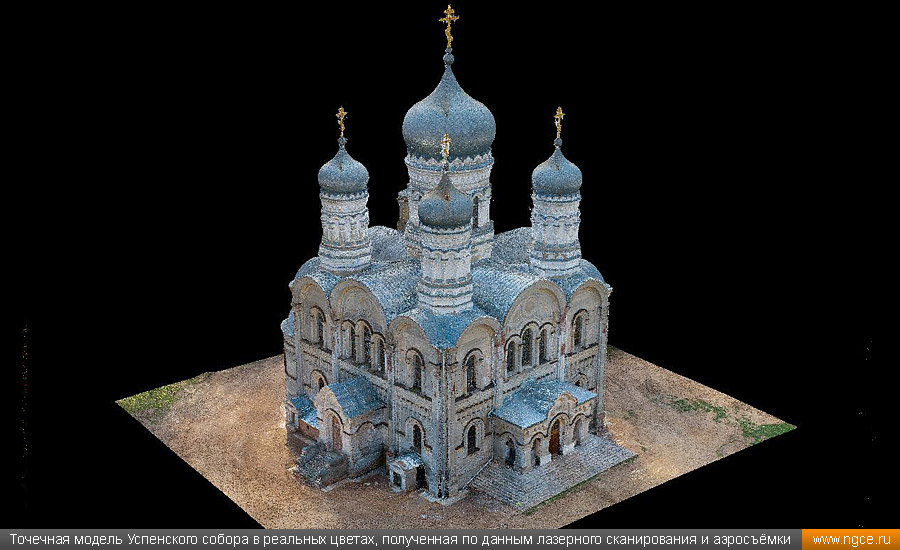

Точечная модель Успенского собора в реальных цветах, полученная по данным лазерного сканирования и аэросъёмки Точечная модель Успенского собора в реальных цветах, полученная по данным лазерного сканирования и аэросъёмки

На камеральном этапе в процессе обработки цифровые снимки всех труднодоступных участков были преобразованы в облака точек измерений и соединены с облаками, полученными в результате лазерного сканирования. Кроме того, на полевой стадии работ нашими специалистами была проведена тщательная фотофиксация фасадов и интерьеров храма, что было необходимо для создания чертежей шаблонов деталей декора.

Начальная обработка данных, на которой были выполнены сшивка сканов, очистка их от посторонних шумов, а также преобразование цифровых фотографий в облака точек, заняла три дня. На создание полного комплекта обмерных реставрационных чертежей потребовалось около четырех недель работы наших специалистов. Подготовленные нами обмерные чертежи были переданы Заказчику для подготовки проекта реставрации Успенского собора на территории Воскресенско-Феодоровского монастыря.

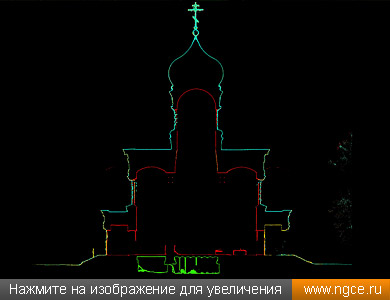

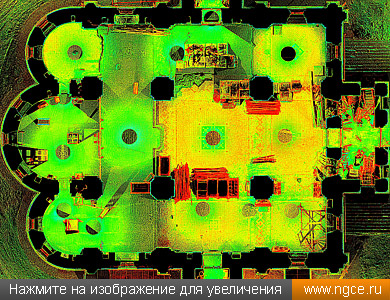

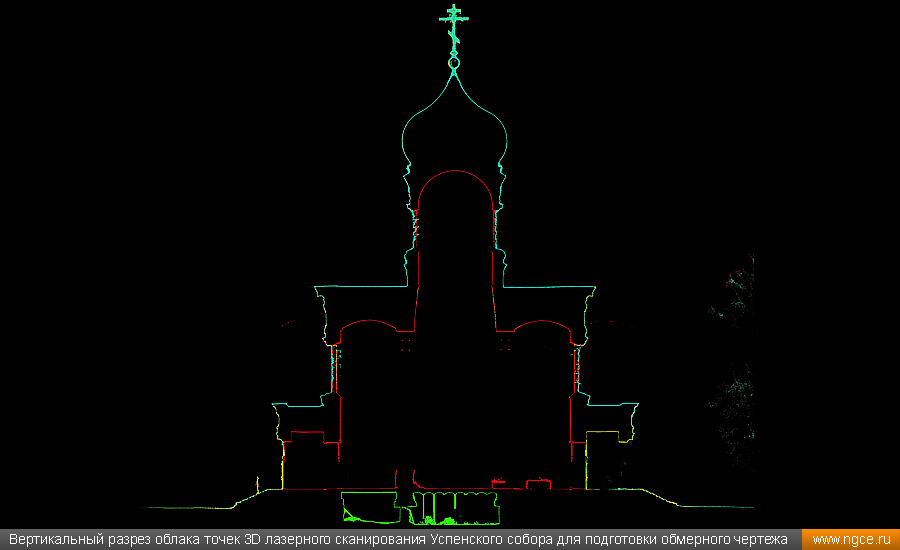

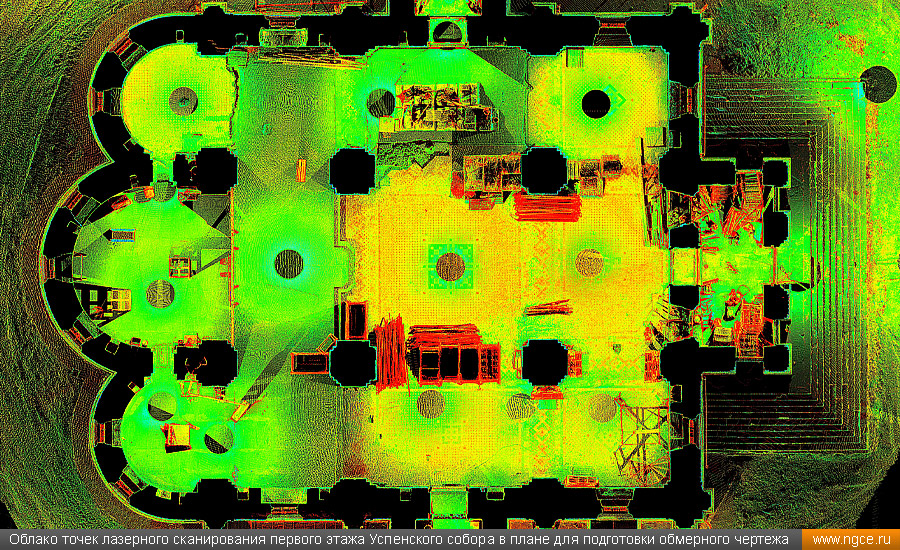

Облако точек лазерного сканирования первого этажа Успенского собора в плане для подготовки обмерного чертежа Вертикальный разрез облака точек 3D лазерного сканирования Успенского собора для подготовки обмерного чертежа

Примеры обмерных чертежей

Более подробно ознакомиться с некоторыми итоговыми материалами, подготовленными по результатам проведённых обмерных работ здания Успенского собора в селе Сергеево Шуйского района Ивановской области, вы можете, скачав следующие файлы обмерных чертежей в формате PDF:

— обмерный чертёж фасада храма;
— обмерный план первого этажа храма;
— вертикальный разрез храма.

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на объектах историко-культурного наследия и современного строительства. Все обмерные работы выполняются с применением технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить точные результаты измерений в цифровой форме. Также мы используем фотограмметрическую съёмку с БПЛА, как в случае с обмерами Успенского собора в селе Сергеево Шуйского района Ивановской области. Результатом съёмки является облако точек — очень подробная точечная 3D модель объекта съёмки. По данным обмерных работ наши специалисты создают точные обмерные чертежи объектов съёмки или же производят построение 3D моделей — в зависимости от задачи, поставленной Заказчиком. С подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы можете ознакомиться на следующей странице раздела «Услуги» сайта нашей компании:
— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры».

Изображения:

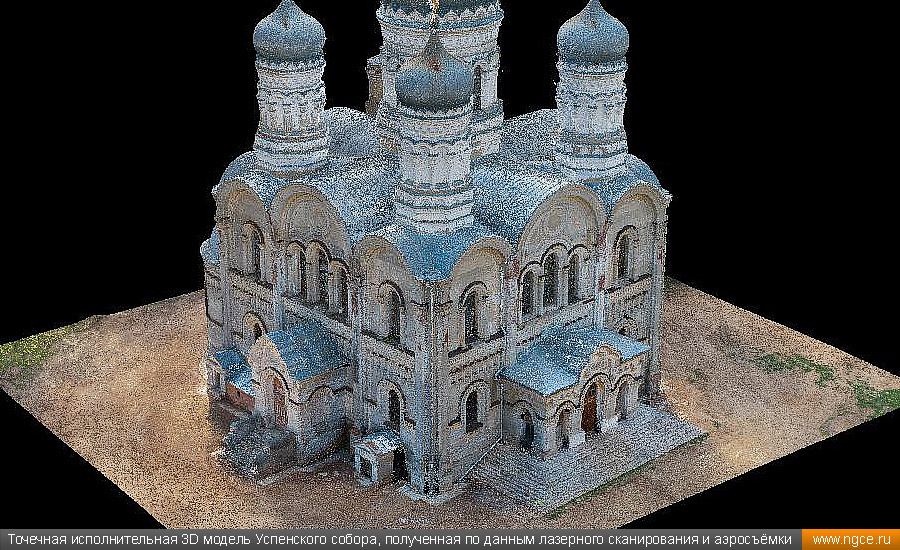

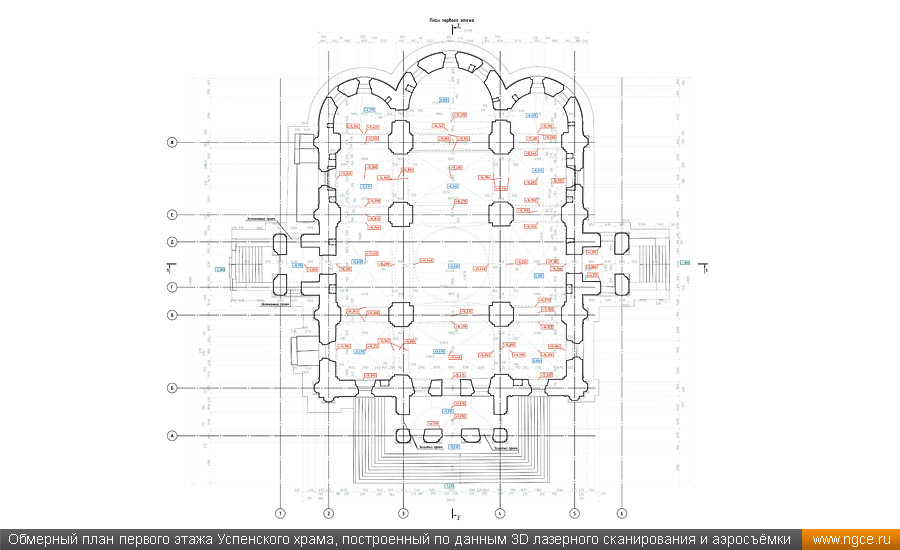

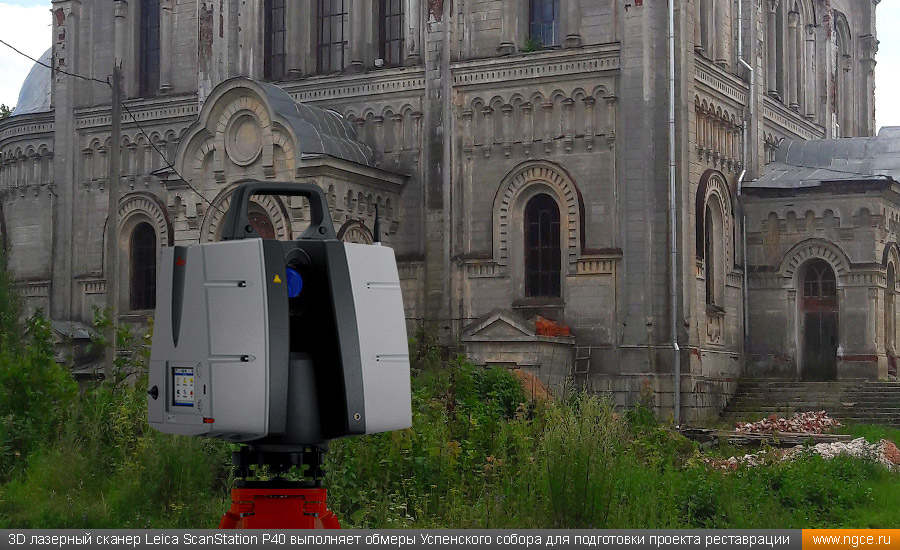

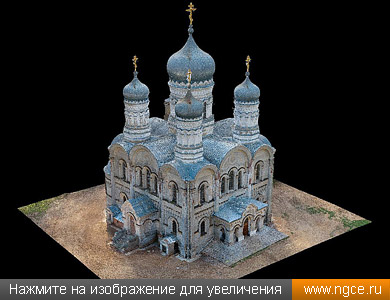

3D лазерный сканер Leica ScanStation P40 выполняет обмеры Успенского собора для подготовки проекта реставрации Точечная исполнительная 3D модель Успенского собора, полученная по данным лазерного сканирования и аэросъёмки Обмерный план первого этажа Успенского храма, построенный по данным 3D лазерного сканирования и аэросъёмки
