Выверка и юстировка позиционеров роботизированного сварочного комплекса

Специалисты компании «НГКИ» выполнили полный комплекс работ по выверке и юстировке двух пар позиционеров роботизированного сварочного комплекса на подмосковном заводе металлических конструкций.

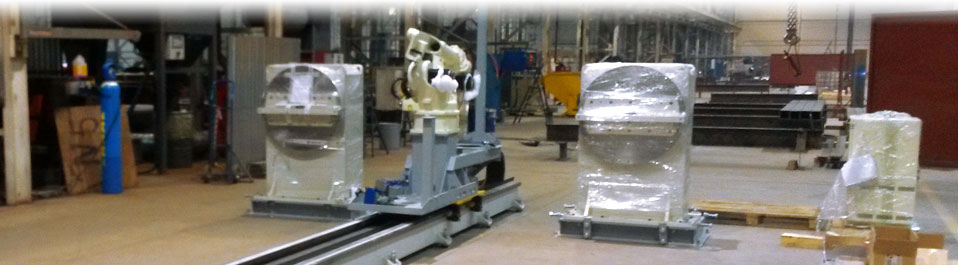

Позиционеры сварочного комплекса предназначены для удержания и вращения конструкций сварных металлических пролетов и опор в процессе проведения автоматической сварки. Отклонение поворотных осей позиционеров от их проектного положения не должно было превышать 3 мм, а отклонение от параллельности этих осей не должно было превышать 3 секунды. Погрешность расстояния между позиционерами не должна была превышать 1 мм.

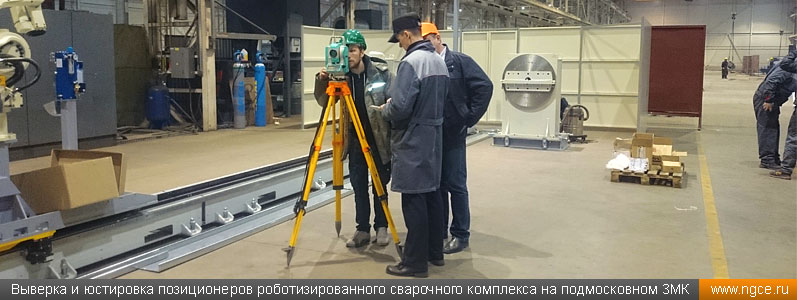

Работы по выверке и юстировке позиционеров проводились с применением прецизионного электронного тахеометра. Для перемещения и вращения позиционеров применялась система регулирующих винтов в их основании. Благодаря квалифицированной помощи бригады монтажников-позиционеров, при расчетном времени на проведение работ в 16 часов (2 рабочие смены) работу удалось завершить за 9 часов с момента начала юстировки.

Выверка и юстировка промышленного оборудования и проведение геодезического контроля и мониторинга монтажа производственных линий предприятий, в том числе с выполнением прецизионных измерений, — это один из основных видов деятельности инженерной компании «НГКИ». Основной особенностью данного сегмента геодезических работ являются повышенные требования к точности определения координат контрольных точек производственных линий предприятий и отклонений контрольных осей и плоскостей от их проектных положений.
