3D сканирование и создание модели фасадов здания Министерства Обороны

Специалисты инженерной компании «НГКИ» выполнили проект по лазерному сканированию и построению трёхмерной модели комплекса зданий Министерства обороны России на Фрунзенской набережной для целей 3D-mapping в рамках подготовки к ежегодному международному фестивалю «Круг света». Обмерам подлежали все фасады этого комплекса зданий, не только выходящие на саму набережную, но также и боковые фасады, примыкающие к ним. На эти фасады планировалась трансляция сюжетных изображений в ходе фестиваля.

Размеры этого исторического комплекса зданий, на территории которого до недавнего времени располагался Главный штаб Сухопутных войск, и раньше поражали воображение, но в последние годы в него были дополнительно встроены ещё две большие башни, которые существенно увеличили его и без того огромный объём. В 2013 году наша компания уже производила обмерные работы этого комплекса зданий для целей реставрации, поэтому довольно значительная часть всех нужных материалов по фасадам уже хранилась в нашем архиве. Тогда мы производили на данном объекте архитектурные обмеры с целью подготовки точных обмерных чертежей фасадов, теперь же понадобилось построить 3D модель. Однако, если часть необходимой обмерной информации уже была в распоряжении наших специалистов, то результатов обмеров новых башен, построенных позднее за первой линией комплекса, у нас, естественно, не было, и это предстояло оперативно сделать.

Для того, чтобы отсканировать фасады башен, стоящих в глубине всего комплекса, нам впервые пришлось применить наш новый 3D сканер Leica ScanStation P20, который обеспечивает высокое качество 3D лазерного сканирования даже при расстояниях до объекта, существенно превышающих 100 метров.

Наши Заказчики снабдили нас пропусками на объект Министерства обороны и необходимыми бумагами правительства Москвы, обеспечившими спокойную работу наших специалистов по лазерному сканированию как на территории самого режимного объекта, так и на перегруженной автомобилями и правоохранителями Фрунзенской набережной.

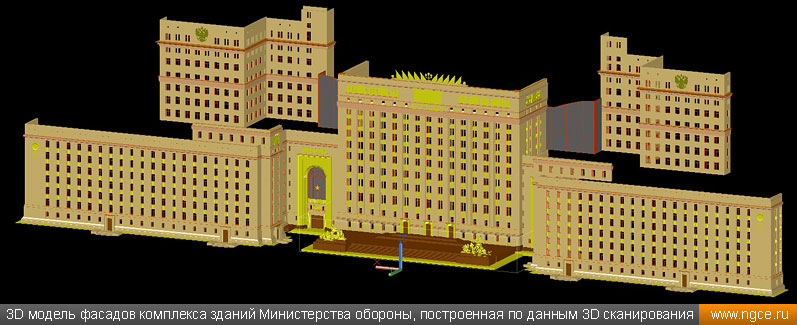

Небольшое количество декора на стенах зданий Министерства обороны позволило нашим специалистам осуществить построение 3D модели фасадов комплекса зданий в срок, не превышающий 3 рабочие недели. Качественная и точная 3D модель фасадов комплекса, построенная по результатам выполненных обмерных работ, обеспечила трансляцию видеосюжетов на здания без искажений.

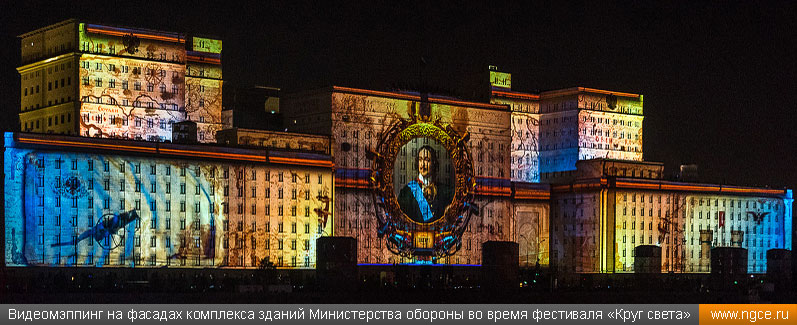

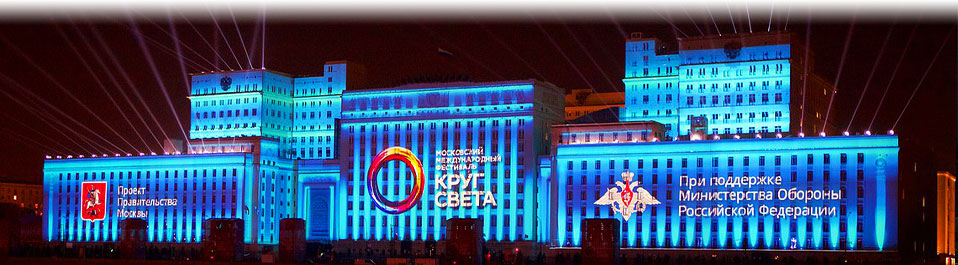

Сам фестиваль «Круг света» был проведён с 26 сентября по 4 октября 2015 года. Интересные видеосюжеты, которые транслировались при помощи технологии 3D-мэппинга на фасады комплекса зданий Министерства обороны, довольно замысловатым образом сочетались со световым шоу с салютами, фейерверками и применением большого количества самого современного проекционного и мультимедийного оборудования на Андреевском пешеходном мосту, лазерное сканирование и 3D моделирование которого для этих целей также проводилось инженерами нашей компании.

Компания «НГКИ» имеет внушительный опыт выполнения обмерных работ на объектах историко-культурного наследия и архитектуры для целей реставрации и реконструкции, а также для проектирования и постановки лазерных и световых шоу и 3D-мэппинга. Наши инженеры для проведения обмерных работ применяют современную технологию лазерного 3D сканирования, которая позволяет быстро получить детальные и точные результаты измерений, на основе которых можно составлять как традиционные плоские чертежи, так и создавать каркасные и твердотельные 3D модели объектов съёмки или их отдельных частей. Подробное описание всех видов производимых нами работ в этом сегменте рынка вы сможете найти на соответствующей странице в разделе «Услуги» нашего сайта, где достаточно развёрнуто рассказано о построении точных 3D моделей зданий и сооружений по данным лазерного сканирования.
