Лазерное сканирование и 3D моделирование недостроенного здания ТРЦ

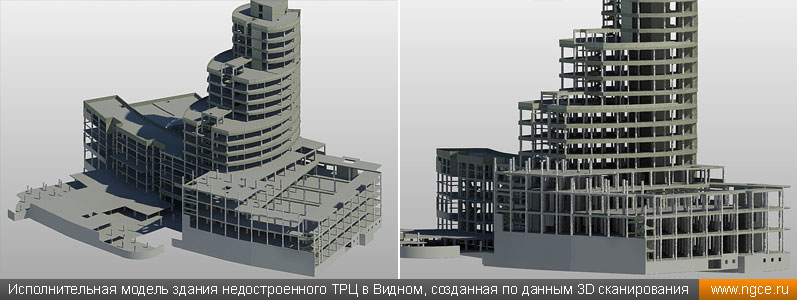

Специалисты инженерной компании «НГКИ» выполнили крупный проект по обмерным работам и построению точной исполнительной 3D модели недостроенного заброшенного здания торгово-развлекательного центра «Счастливая 7Я» площадью более 50000 квадратных метров в подмосковном городе Видное для целей проектирования завершения его строительства. Обмерные работы на данном объекте были произведены по технологии лазерного сканирования, а 3D моделирование осуществлялось в программном обеспечении Revit.

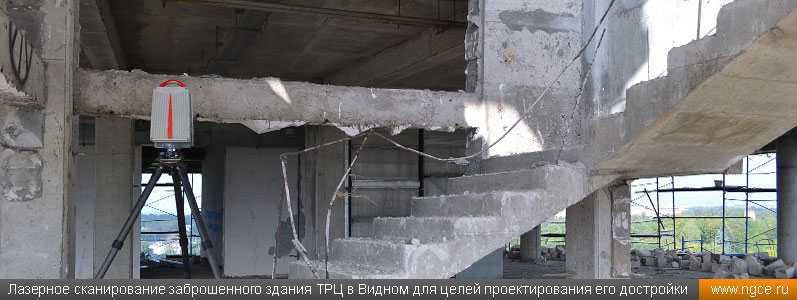

У одной из проектных компаний Москвы возникла задача проектирования завершения строительства и обустройства здания торгово-развлекательного комплекса «Счастливая 7Я», строительство которого было остановлено в 2008 году. Информации о фактическом состоянии здания у проектировщиков не было, поэтому они обратились в нашу компанию и поставили задачу произвести 3D лазерное сканирование заброшенной стройки и построить исполнительную модель здания по состоянию на момент остановки строительства.

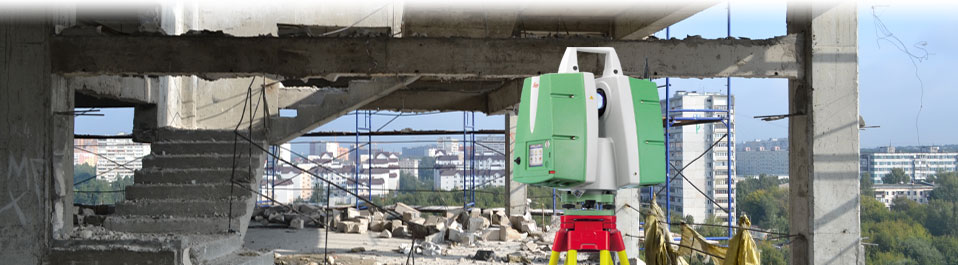

Стройка в заброшенном состоянии простояла 8 лет, подвальные помещения затопило, проложенные коммуникации были частично разворованы, а брошенные на этажах стройматериалы уже давно превратились в строительный мусор. Состояние строительной площадки сильно затрудняло работу. Например, для выполнения 3D лазерного сканирования подвалов потребовалось не только откачать из них воду, но и очистить основания колонн от наплывшего грунта. Из-за неготовности объекта к съёмке сами обмерные работы вместо запланированных 10 дней на их проведение заняли 18. Но это была не главная трудность этого проекта.

Главной особенностью этого проекта было то, что Заказчику требовалась модель здания, полученная в программном обеспечении Autodesk Revit, которое предназначается для проектирования новых зданий из каталожных конструкций идеальной формы. Иными словами, Revit является совершенно неудобным для моделирования наклонившихся колонн и негоризонтальных перекрытий по данным фактической съёмки. Revit позволяет получать любую форму строительных конструкций, но только из одинаковых каталожных элементов, то есть без учёта фактических индивидуальных размеров и положения каждого элемента, полученных во время строительства. Преодоление данных ограничений программного обеспечения отняло большую часть времени наших специалистов.

С подробным описанием выполненного проекта по обмерным работам методом лазерного сканирования и построению исполнительной модели недостроенного здания ТРЦ в городе Видное для целей подготовки проекта завершения его строительства вы можете ознакомиться в разделе «Проекты» сайта инженерной компании «НГКИ».

Инженерная компания «НГКИ» многие годы занимается производством обмерных работ на объектах строительства с применением современной технологии лазерного сканирования и накопила внушительный опыт в этой сфере. Наши специалисты выполняют точные обмеры фасадов и внутренних помещений, несущих конструкций и конструктивных элементов, декоративных элементов экстерьеров и интерьеров. По полученным результатам проведённых обмеров подготавливаются комплекты точных обмерных чертежей или создаются каркасные, твердотельные или mesh модели целых объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. С полным описанием всех видов выполняемых нами работ в этом сегменте рынка вы сможете ознакомиться на странице раздела «Услуги» нашего сайта, которая называется «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
