Лазерное сканирование судостроительного дока во Владивостоке с большого расстояния

Лазерное сканирование судостроительного дока с большого расстояния

29.06.2018 г.

Специалисты инженерной компании «НГКИ» выполнили лазерное сканирование плавучего судостроительного дока во Владивостоке с большого расстояния. По данным съёмки была построена обмерная 3D модель дока.

Нас попросили осуществить лазерное сканирование плавучего судостроительного дока во Владивостоке и построить его обмерную 3D модель для целей использования стенки и надстроек дока в качестве экранов для проецирования контента.

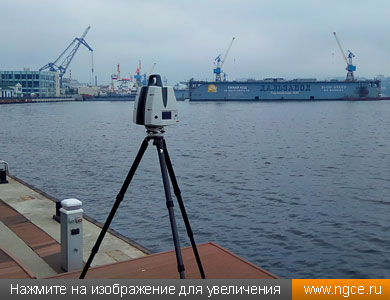

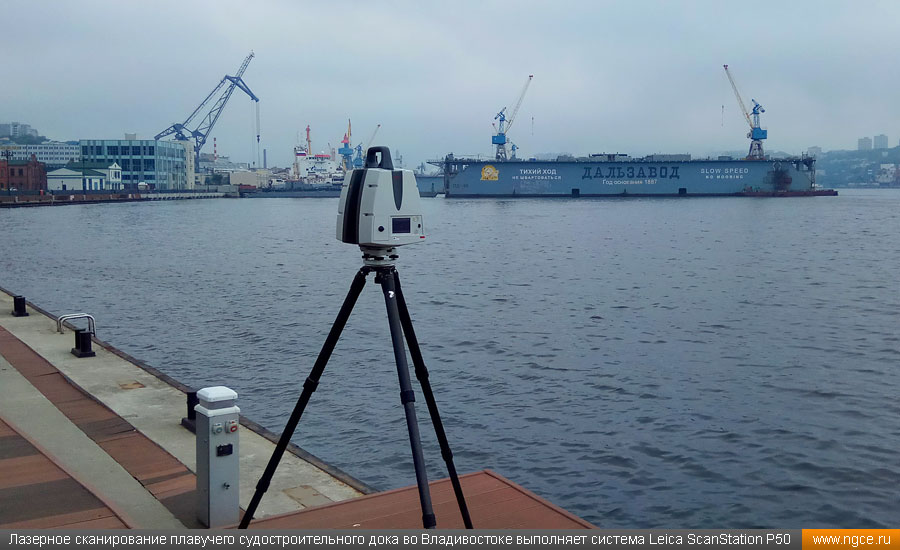

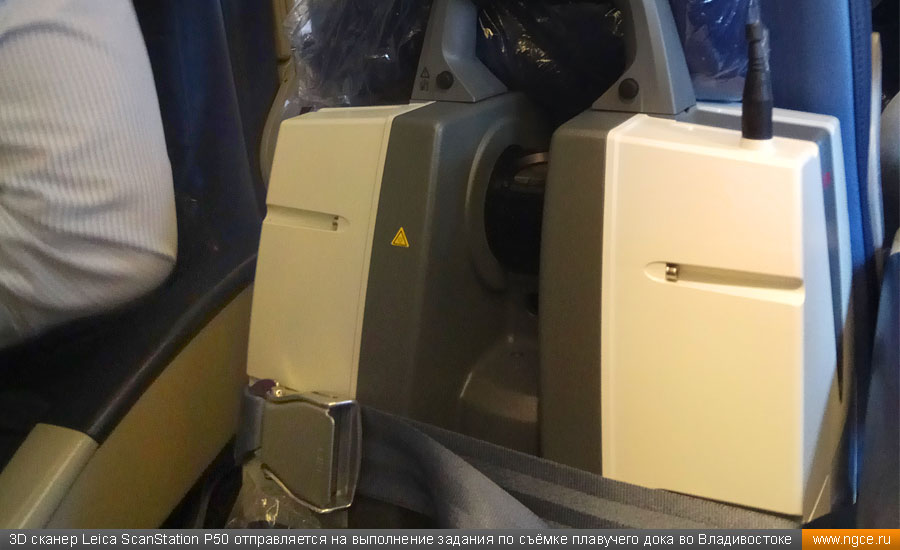

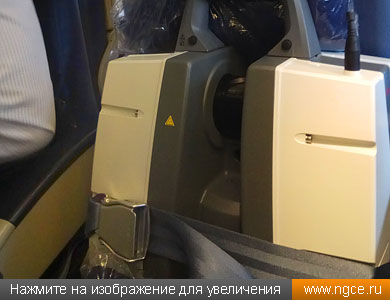

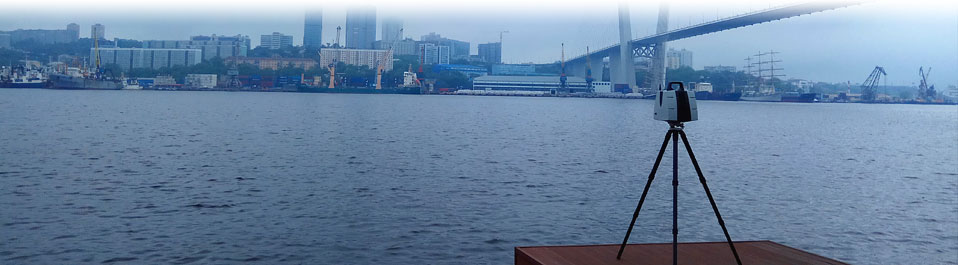

3D сканер Leica ScanStation P50 отправляется на выполнение задания по съёмке плавучего дока во Владивостоке Лазерное сканирование плавучего судостроительного дока во Владивостоке выполняет система Leica ScanStation P50

Ближайшая наземная точка, с которой можно было отсканировать стенку плавучего дока, была расположена от него на расстоянии 350 метров. Обмеры методом лазерного сканирования были произведены с помощью 3D сканера Leica ScanStation P50, позволяющего осуществлять съёмку на дальность до 1000 метров. Для того чтобы на таком большом расстоянии получить относительно плотное облако точек стенки дока, нам пришлось задавать самую максимальную плотность сканирования. При этом получилось, что на очень маленькое выделенное «окно» сканирования 3D сканер тратил по 15 минут времени на каждый скан.

Необходимой плотности лазерного сканирования мы достигли, но из-за большого времени съёмки и качания самого дока по причине волнения на море шум измерений получился на уровне 3–6 см. Однако в рамках поставленной задачи по построению 3D модели для проецирования изображения такой точности было вполне достаточно.

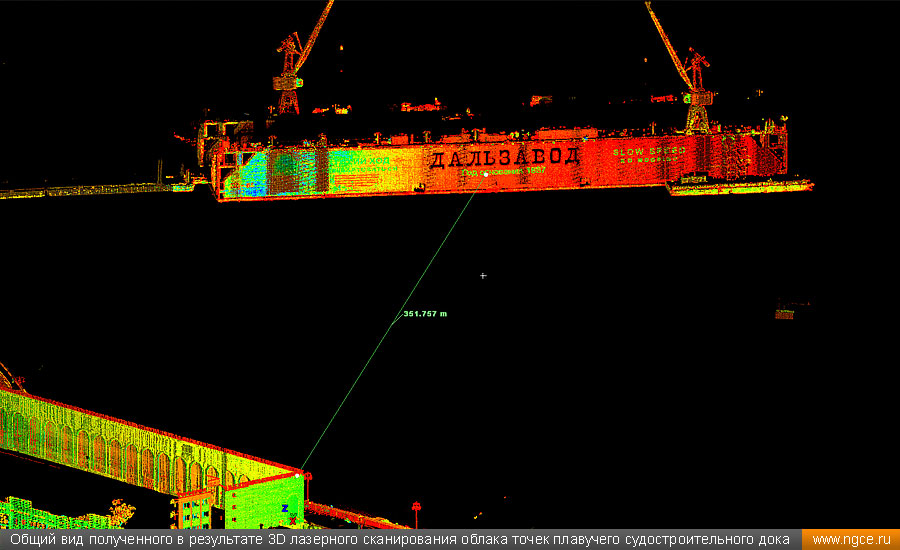

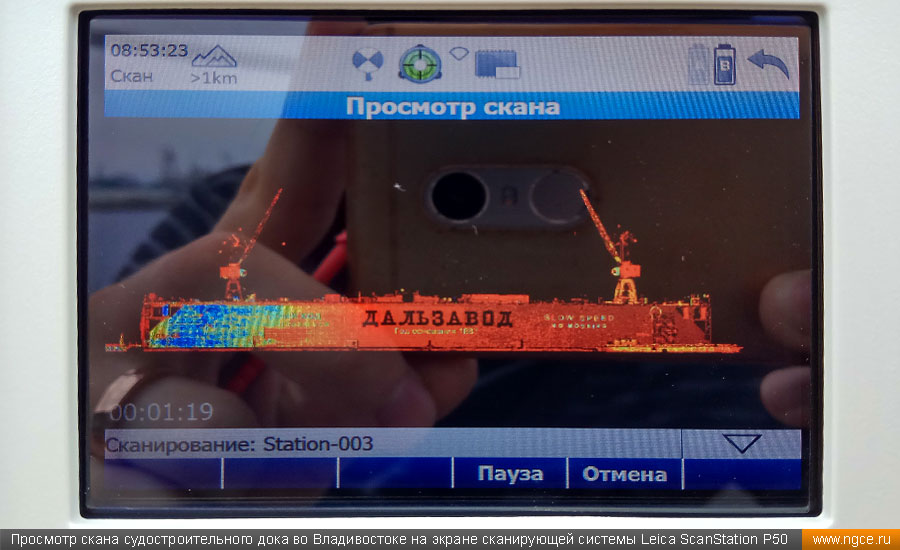

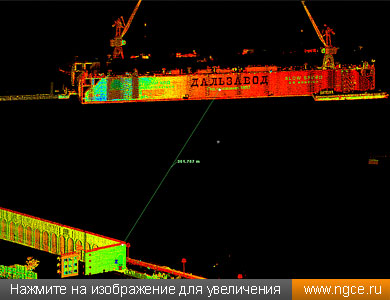

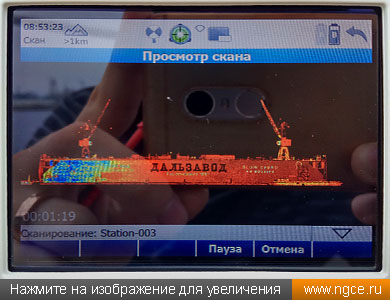

Просмотр скана судостроительного дока во Владивостоке на экране сканирующей системы Leica ScanStation P50 Общий вид полученного в результате 3D лазерного сканирования облака точек плавучего судостроительного дока

Компания «НГКИ» обладает богатым многолетним опытом выполнения обмерных работ для целей 3D моделирования зданий, сооружений, оборудования или их отдельных частей. Наши специалисты при проведении съёмки используют современную технологию лазерного сканирования, которая позволяет детально обмерить объект съёмки с высокой точностью и подробностью. По данным обмерных работ мы производим построение точных твердотельных, каркасных или mesh моделей объектов съёмки. Подробное описание всех видов выполняемых нами работ в этом сегменте рынка вы сможете найти на отдельной странице в разделе «Услуги» нашего сайта, которая называется «Построение точных 3D моделей зданий и сооружений по данным лазерного сканирования».
