Определение объёмов выемки в карьере в Подмосковье методом фотограмметрической съёмки с БПЛА

Фотограмметрическая съёмка карьера с БПЛА и определение объёмов выемки

25.11.2020 г.

Инженерная компания «НГКИ» выполнила фотограмметрическую съёмку песчаного карьера в Пушкинском городском округе Московской области с беспилотного летательного аппарата (БПЛА) и произвела определение объёмов выемки песка. Обмеры были произведены для целей контроля объёмов добычи и вывоза песка из карьера.

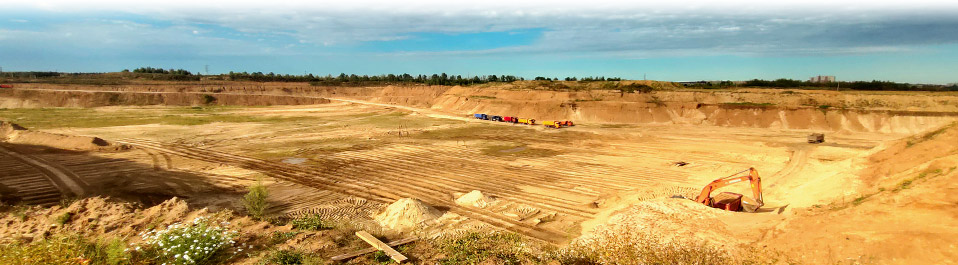

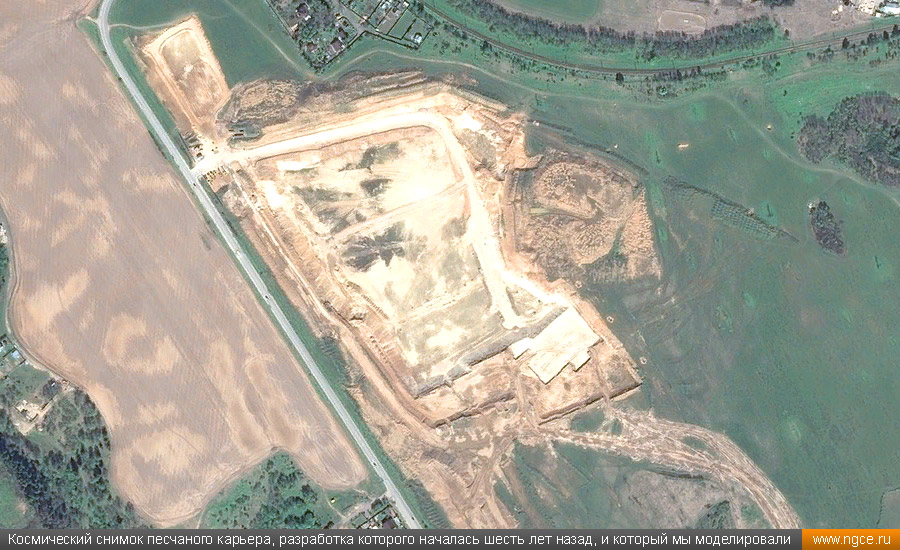

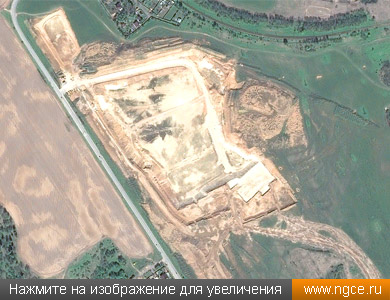

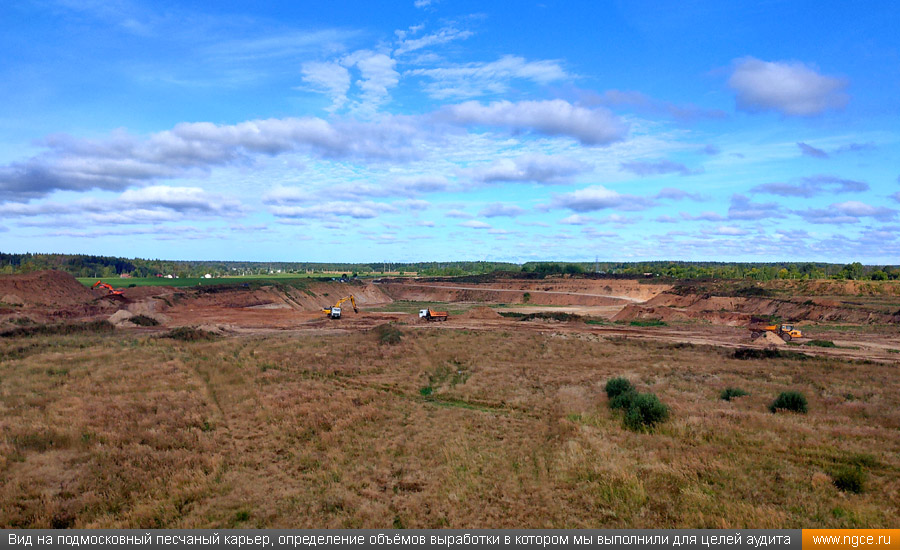

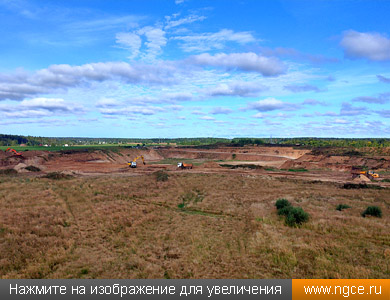

Космический снимок песчаного карьера, разработка которого началась шесть лет назад, и который мы моделировали Вид на подмосковный песчаный карьер, определение объёмов выработки в котором мы выполнили для целей аудита

Почему песчаный карьер может вдруг стать убыточным

Владельцы песчаных карьеров в 99% случаев возлагают ответственность за ведение учёта объёмов выработки песка на своё подразделение, ведущее добычу песка из карьера. При этом они сами остаются в полнейшей зависимости от получаемых цифр. Подобный поход оставляет массу возможностей для эксплуатирующего карьер подразделения организовать самостоятельный, несанкционированный вывоз и продажу неучтённого песка.

Наши Заказчики оказались именно в такой ситуации и спохватились, когда в течение трёх из шести лет эксплуатации карьера он оказался убыточным.

У Заказчика были цифры по объёму проданного песка за весь период эксплуатации карьера. Нас попросили оценить фактический объём вывезенного песка. Для этого требовалось определить весь объём вывезенного грунта и песка за вычетом объёма отвалов.

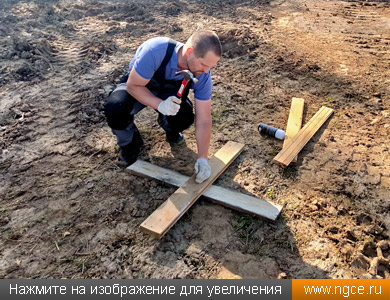

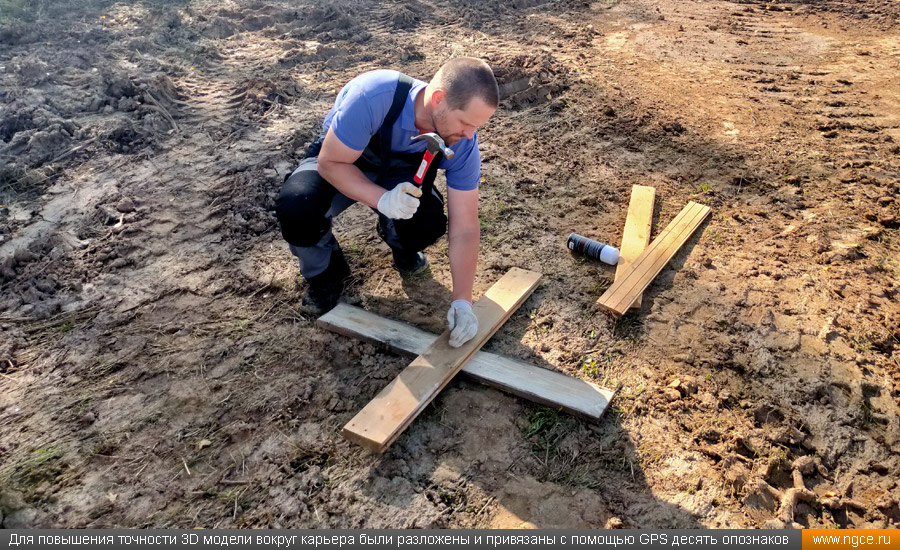

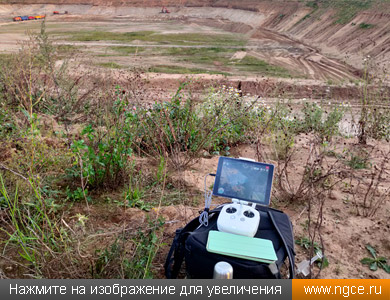

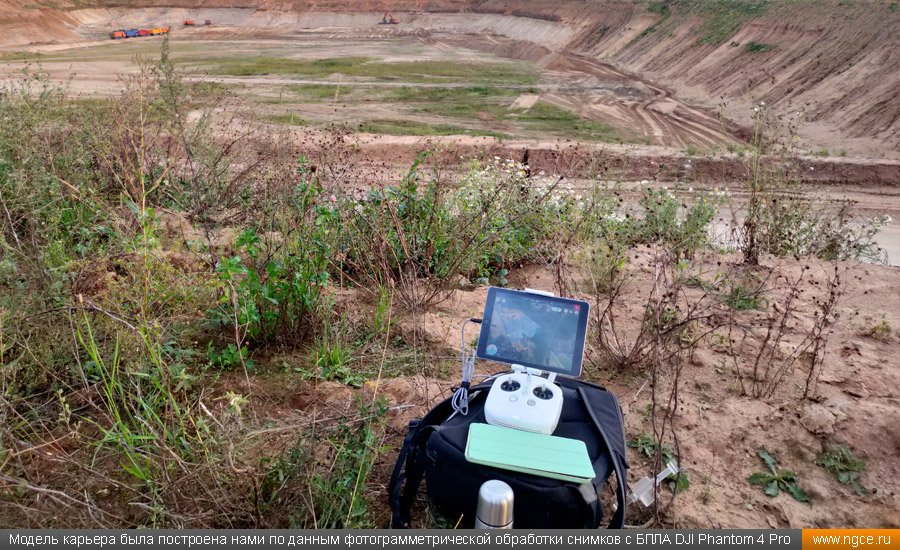

Для повышения точности 3D модели вокруг карьера были разложены и привязаны с помощью GPS десять опознаков Модель карьера была построена нами по данным фотограмметрической обработки снимков с квадрокоптера DJI Phantom 4 Pro

Съёмка карьера для целей аудита вывозимого песка

Поскольку мы не производили съёмку естественной поверхности земли на участке карьера перед самым началом его разработки, наиболее сложной задачей было построить именно эту исходную/отсчётную поверхность. Вокруг карьера расположены необработанные поля/пустыри. Их поверхность, продолженная на территорию карьера, и была принята за отсчётную поверхность. Над отсчётной поверхностью расположены отвалы. Ниже неё расположена выработка.

Построение нами точечной, а затем и mesh модели карьера и отвалов на дату съёмки производилось по результатам фотограмметрической обработки снимков с квадрокоптера DJI Phantom 4 Pro. Для повышения точности модели вокруг карьера были разложены и привязаны с помощью GPS десять опознаков.

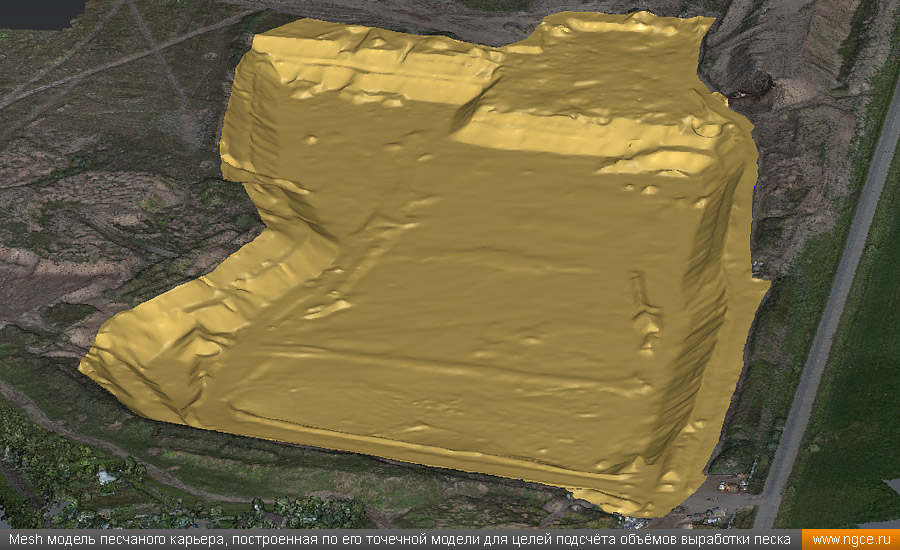

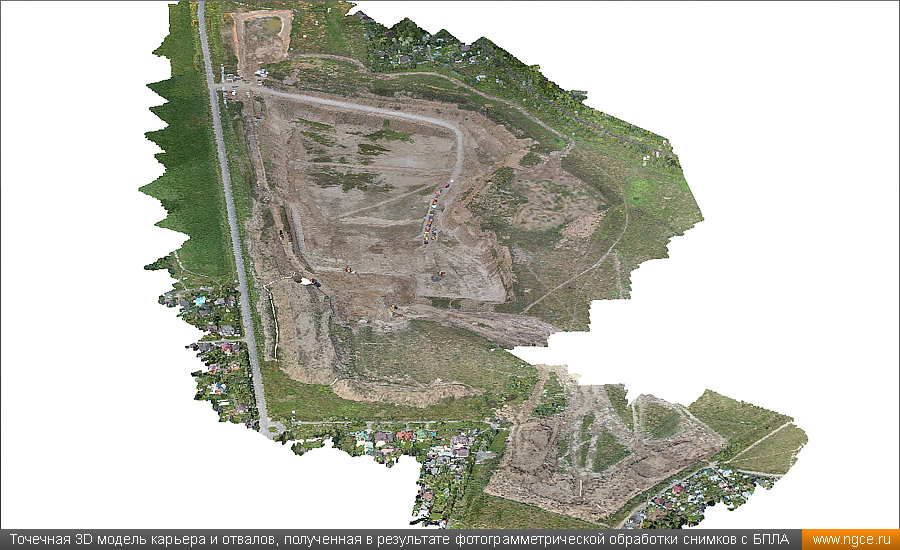

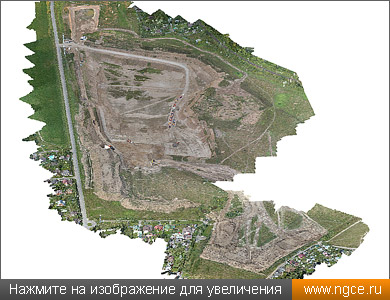

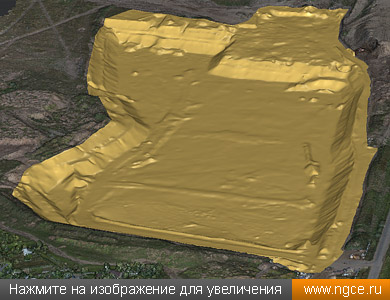

Точечная 3D модель карьера и отвалов, полученная в результате фотограмметрической обработки снимков с беспилотника Mesh модель карьера, построенная по его точечной модели для целей подсчёта объёмов выработки выработки песка

В результате обработки полученных результатов съёмки мы получили, что возможный объём неучтённого вывезенного песка из карьера составил от 5% до 8% от общего объёма продаж. Однако, при отсутствии точной модели исходной поверхности и отсутствии постоянных реперов вокруг карьера такая величина может вполне попадать и в границы погрешности расчётов.

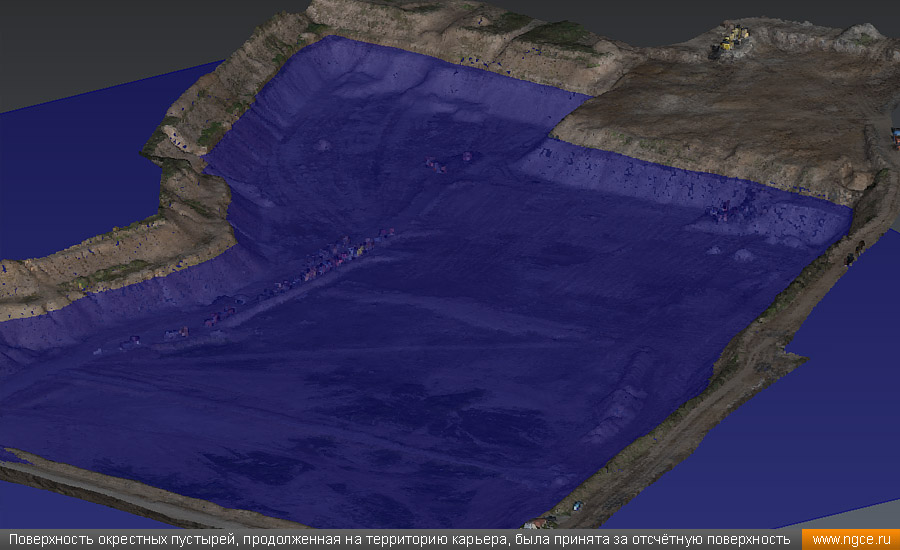

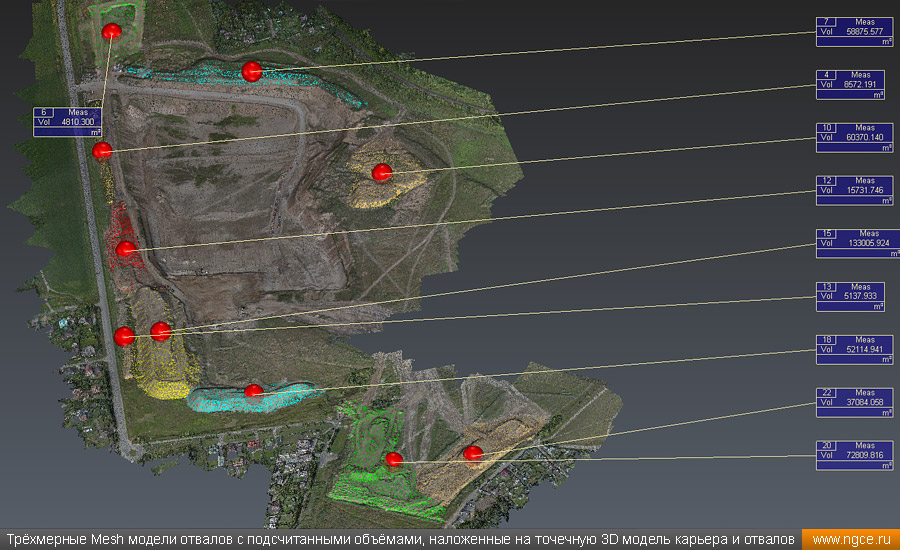

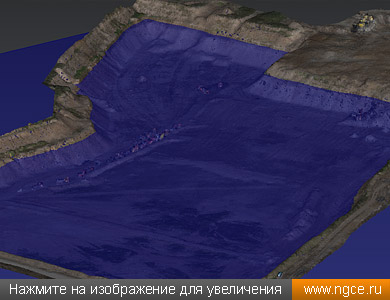

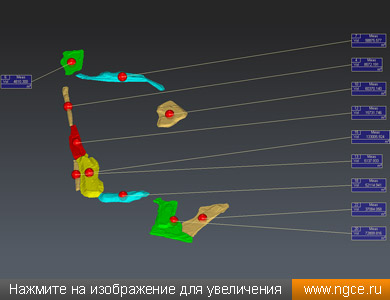

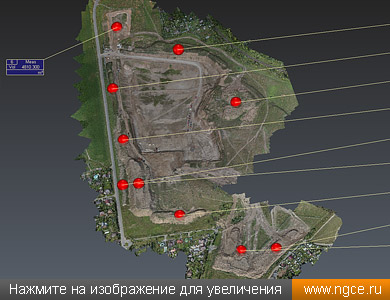

Поверхность окрестных пустырей, продолженная на территорию карьера, была принята за отсчётную поверхность Трёхмерные Mesh модели отвалов с подсчитанными объёмами, наложенные на точечную 3D модель карьера и отвалов

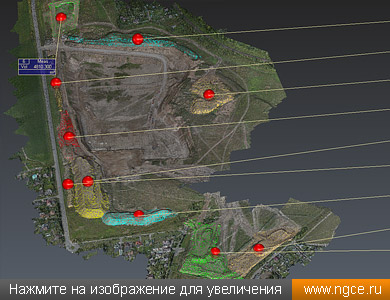

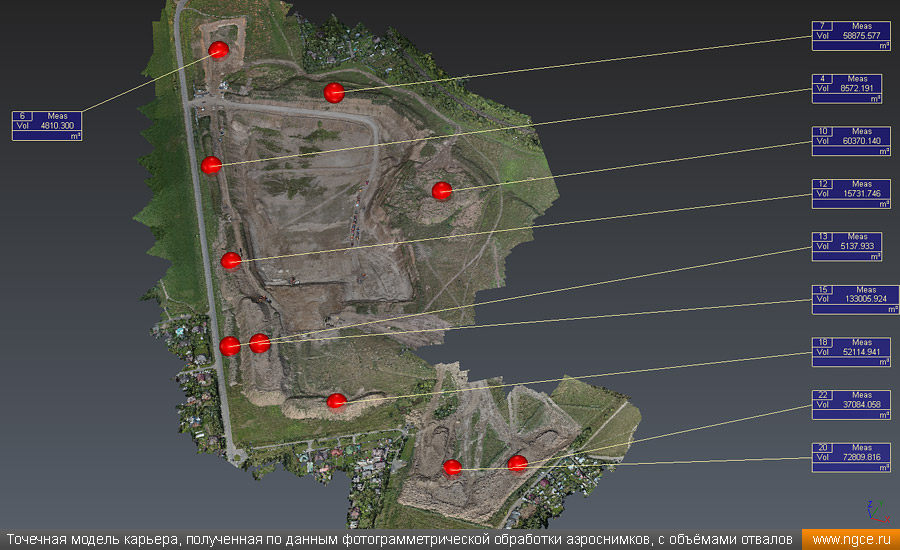

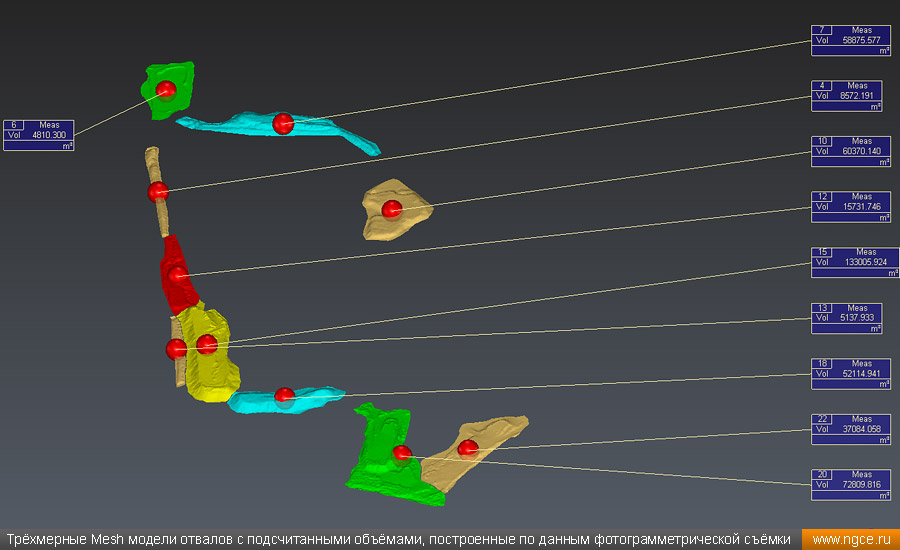

Трёхмерные Mesh модели отвалов с подсчитанными объёмами, построенные по данным фотограмметрической съёмки Точечная 3D модель карьера, полученная по данным фотограмметрической обработки аэроснимков, с объёмами отвалов

Выводы о том, как правильно вести контроль объёмов выработки

1. 3D модель исходной/отсчётной поверхности должна быть получена по результатам обмеров территории до начала разработки карьера.

2. Постоянные репера, созданные перед началом разработки карьера, должны сохраняться весь период разработки карьера.

3. Обмеры карьера должны проводиться хотя бы один раз в году, тогда итоговая поверхность текущего года сможет случить в качестве отсчётной поверхности для учёта объёмов выемки в следующем году.

Инженерное предприятие «НГКИ» обладает большим многолетним опытом проведения обмерных работ для точного определения объёмов хранения сыпучих материалов для целей аудита, инвентаризации складов сырья, измерения объёмов выработки карьеров. Сотрудники нашей компании при выполнении съёмки применяют технологию лазерного сканирования, которая даёт возможность детально обмерить и отразить форму бурта или поверхности кучи сыпучего материала на складах или в силосах, а после этого рассчитать необходимые объёмы с минимальной погрешностью. Определить объёмы сыпучих материалов, расположенных на значительных открытых территориях (например, склады угля, песка, щебня), а также подсчитать объёмы выработки карьеров возможно при помощи аэрофотосъёмки с БПЛА — это позволяет как сократить время на съёмку, так и исключить необходимость исполнителю передвигаться со сканером по складам или карьеру, что не всегда безопасно. Подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы сможете найти на следующей странице в разделе «Услуги» нашего сайта:

— «Точное измерение объёмов сыпучих материалов и инвентаризация складов сырья».
