3D сканирование, моделирование и подготовка обмерного чертежа детали станка

Специалисты инженерной компании «НГКИ» оперативно выполнили проект по 3D сканированию, 3D моделированию и построению точного обмерного чертежа детали станка, которая представляла собой стальное полукольцо ножа для отрезания пластиковых бутылок от формирующего автомата. Все эти работы были осуществлены нами для целей импортозамещения и налаживания серийного производства данной детали методом реверс-инжиниринга (обратного инжиниринга) на территории России.

Сами автоматы для выдувания пластиковых бутылок и, соответственно, расходные части к ним всегда закупались за рубежом. Сейчас же поставки запасных частей к автоматам усложнились и подорожали настолько, что оказалось намного проще заказывать изготовление запасных частей для этих станков здесь, в России.

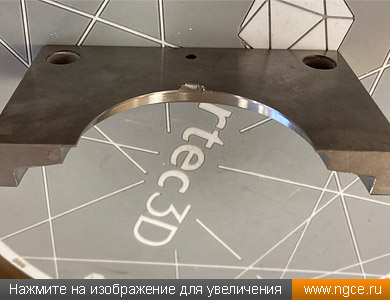

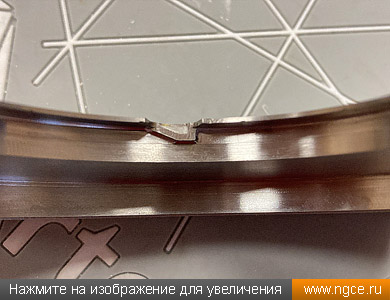

Полукольцо обрезающего ножа — это характерный пример весьма простой делали, которую довольно-таки несложно изготовить в России без особенных затрат.

3D обмеры детали станка для целей её производства методом реверс-инжиниринг

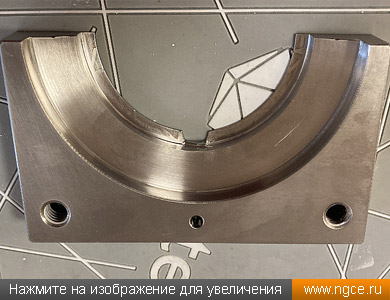

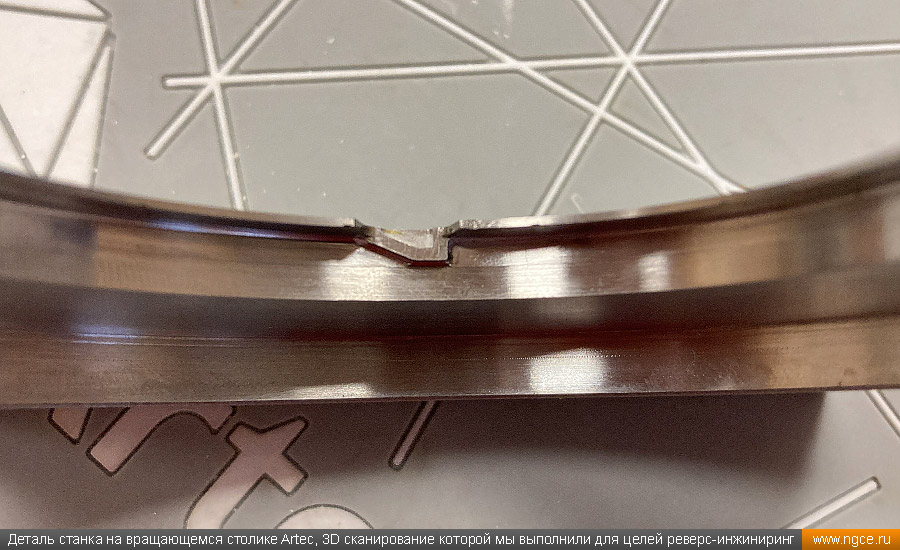

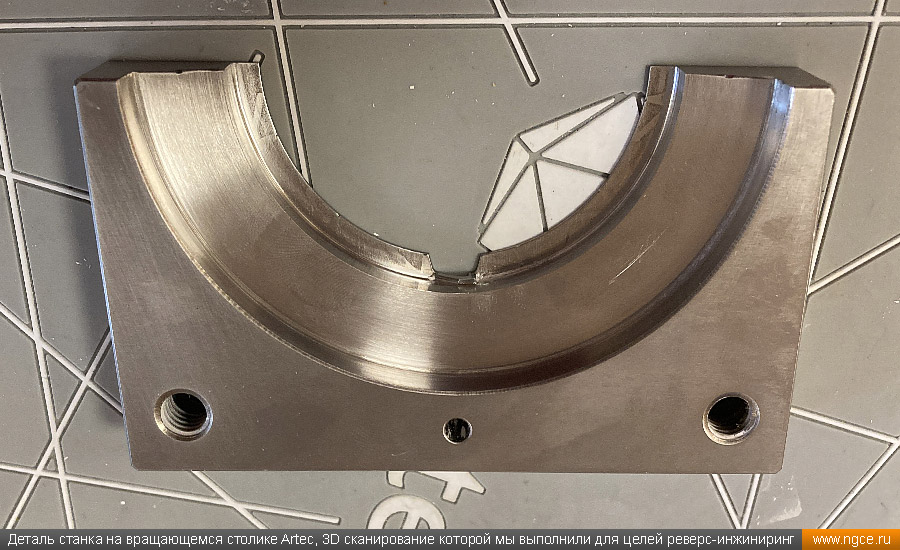

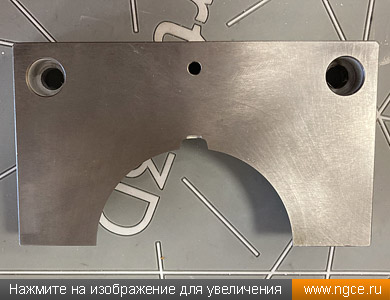

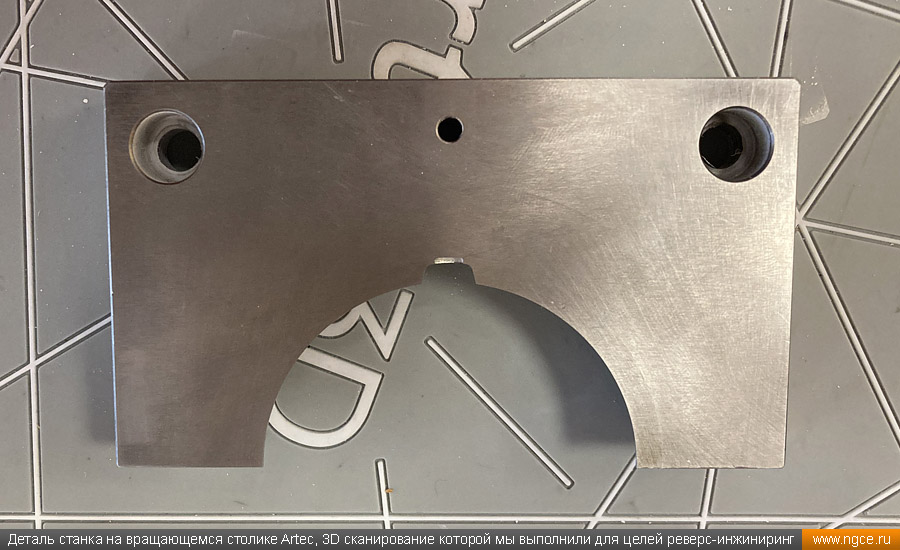

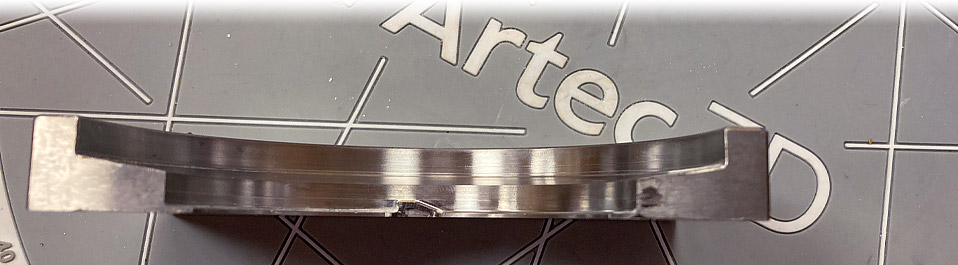

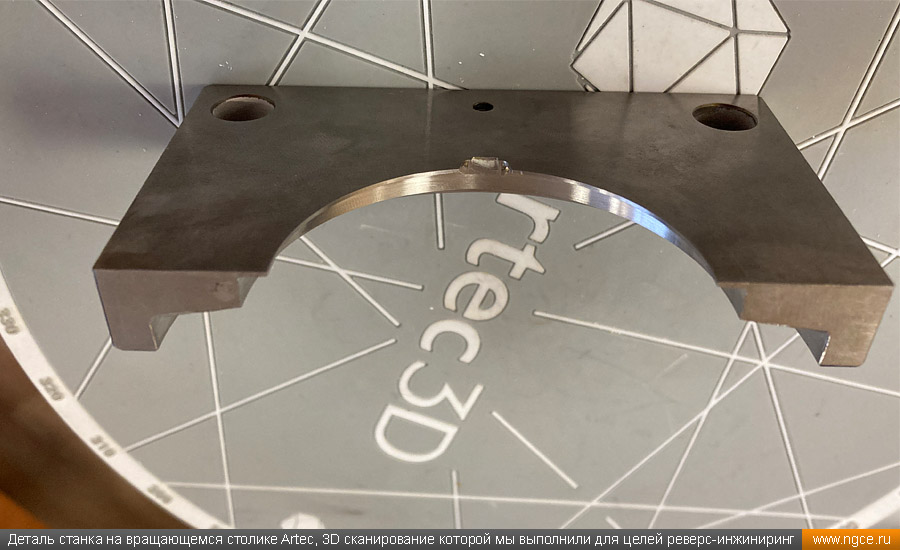

3D сканирование было выполнено при помощи нашего портативного высокоточного ручного 3D сканера Artec Space Spider на специальном вращающемся столике Artec. На камеральном этапе работ были построены точные обмерные 3D модели детали в форматах STL и STP, а также подготовлен обмерный чертёж в формате DWG (AutoCAD).

Представители Заказчика оказались очень довольны итоговым результатом. Действительно получилось очень хорошо.

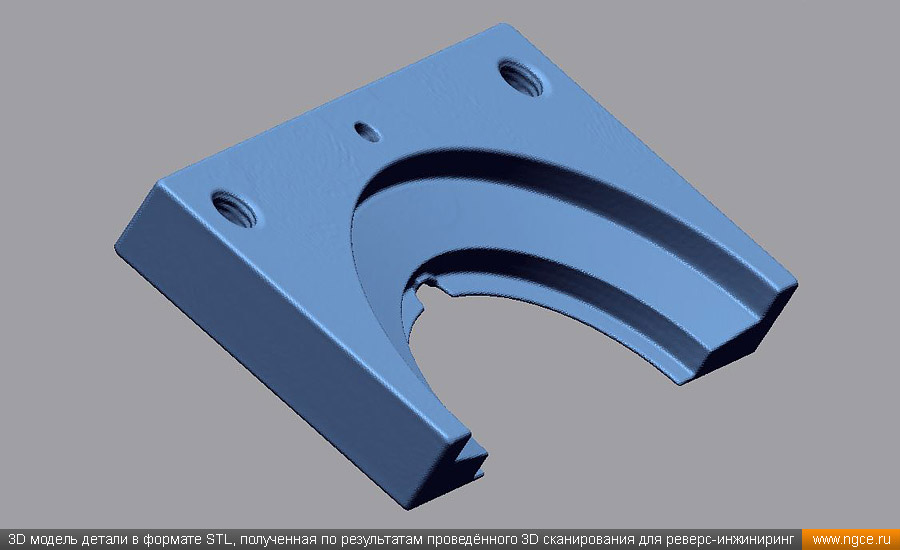

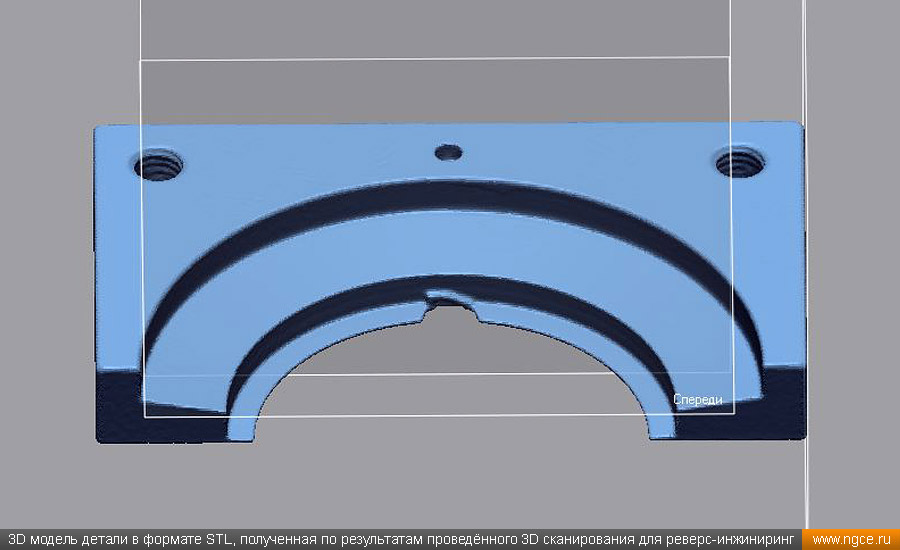

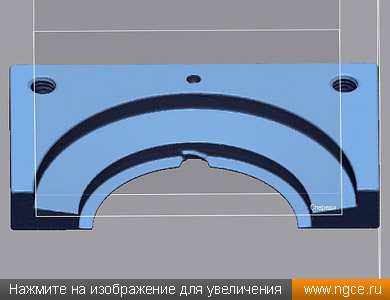

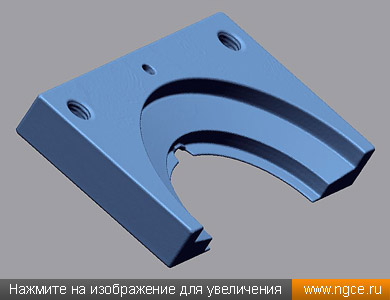

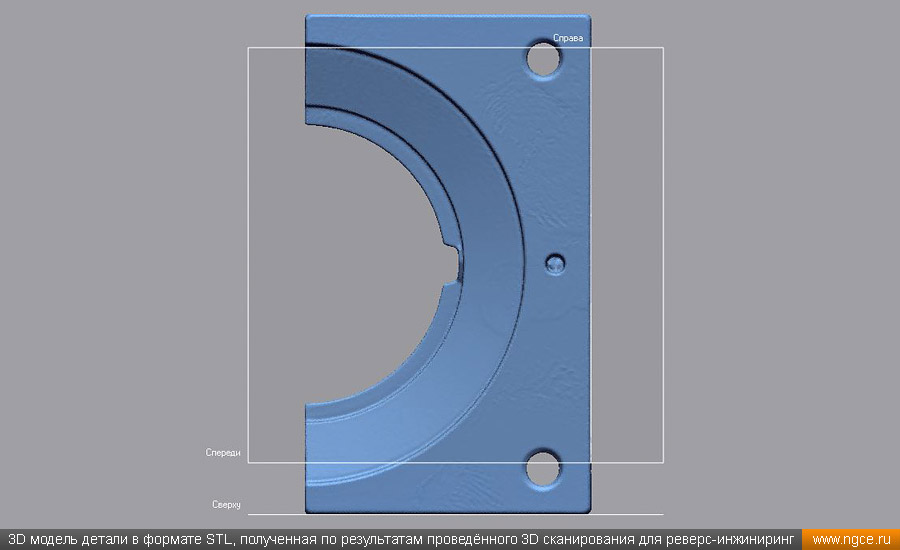

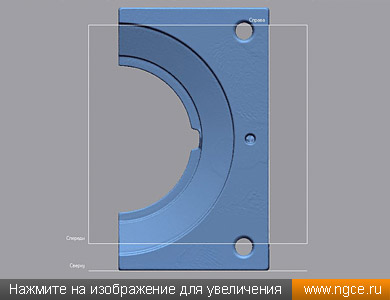

Ниже вы можете посмотреть итоговые обмерные 3D модели и чертёж детали, построенные нами по результатам обмеров с помощью имеющихся у нас ручных высокоточных 3D сканеров.

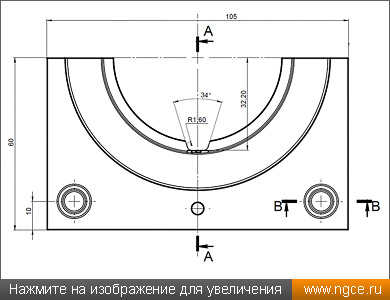

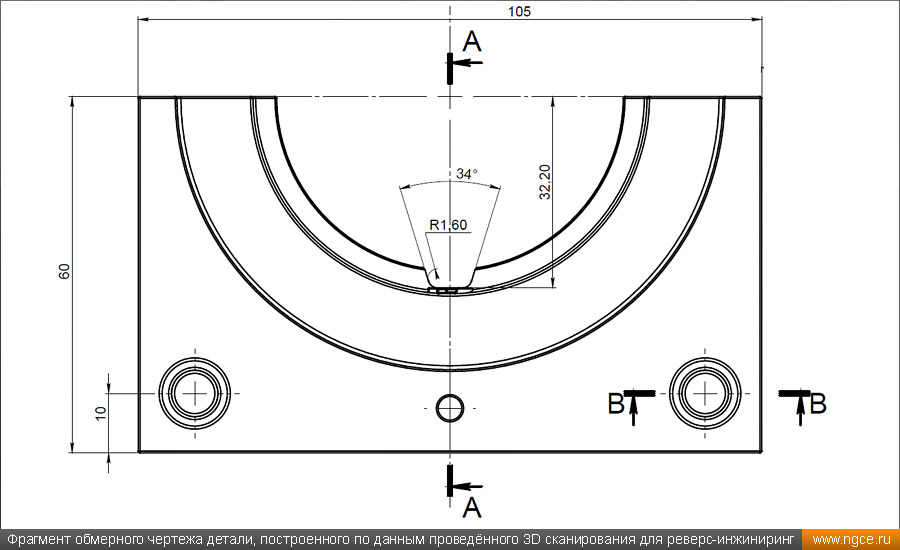

Обмерный чертёж детали станка, построенный по данным 3D сканирования

Более подробно ознакомиться с некоторыми итоговыми материалами, созданными нами по результатам проведённых обмеров детали станка по производству пластиковых бутылок, вы можете, скачав следующий ниже файл с обмерным чертежом в формате PDF:

— обмерный чертёж полукольца ножа для отрезания пластиковых бутылок от формирующего автомата.

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
