Измерение объёмов зерна, хранящегося в «рукавах» (silobags) на поле

Специалистами инженерного предприятия «НГКИ» было произведено точное измерение объёмов зерна, хранящегося в «рукавах» (silobags) на поле, для целей аудита.

Аудиторы крупных сельскохозяйственных холдингов проводят аудит объёма хранящегося урожая после окончания его закладки в конце года и перед новым урожаем в середине лета. При наличии ограничений по объёмам хранения урожая в крытых складах или в силосах элеваторов, зерно часто хранится в «рукавах» прямо в поле.

Рукава для хранения зерна, или silobags (силобеги), предназначены для длительного хранения урожая прямо в поле. По сути, это полиэтиленовые мешки диаметром 1–3 метра с практически неограниченной длиной. В них с помощью специального оборудования засыпается зерно, после чего рукав герметично закрывается с двух торцов.

Важная особенность таких рукавов для зерна — это бескислородная среда, которая консервирует продукт и позволяет обходиться без вентиляции.

Сложности с лазерным сканированием рукавов с зерном в поле летом и зимой

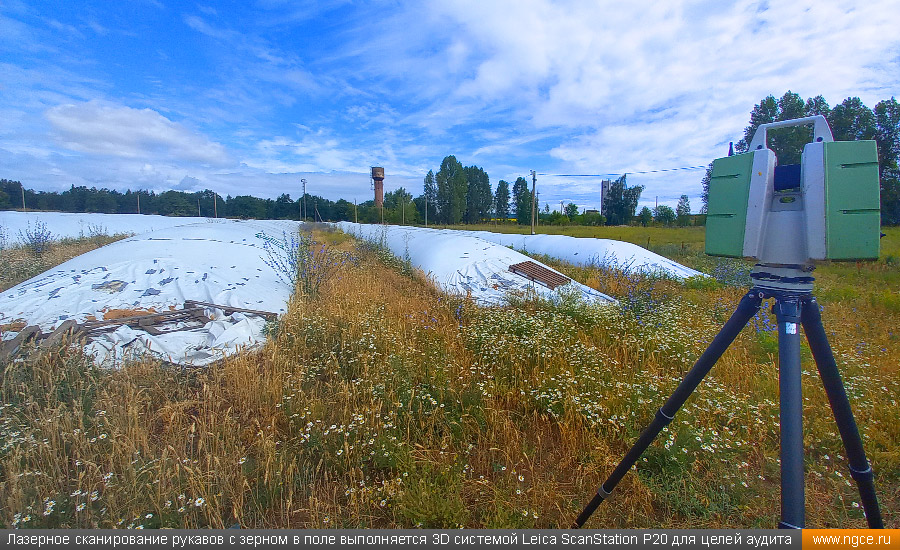

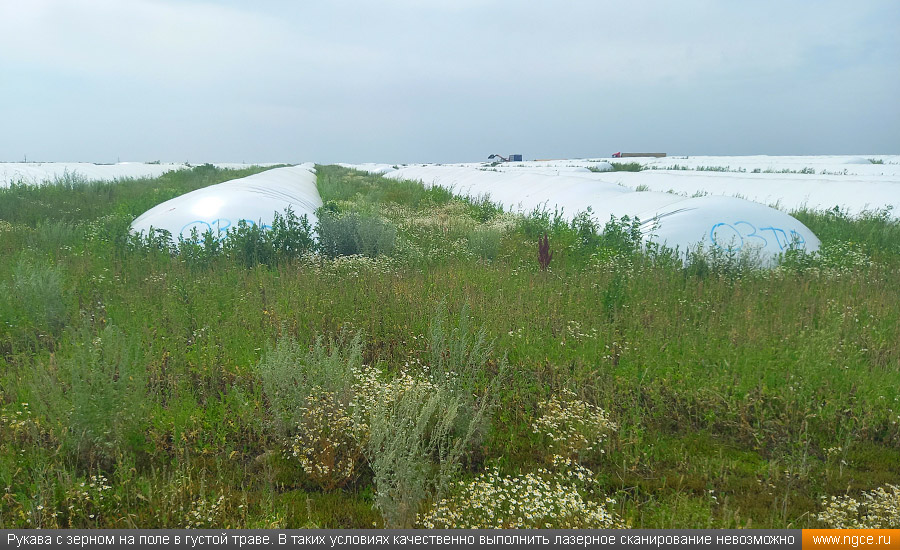

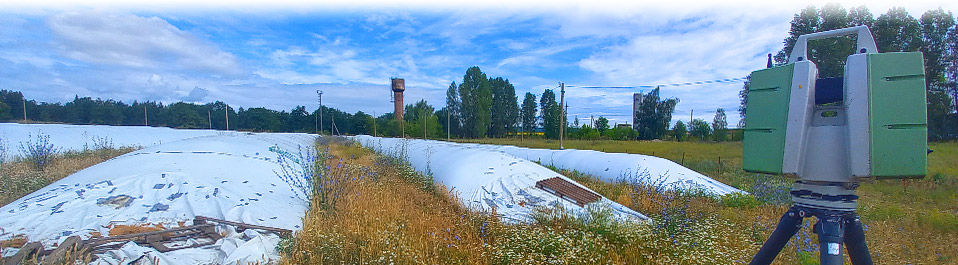

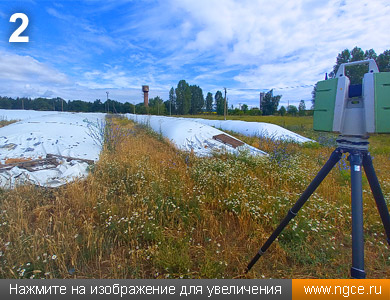

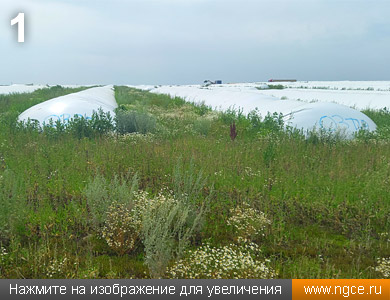

В конце года данные «рукава» часто бывают присыпаны снегом, а в середине лета по краям рукавов вырастает очень высокая трава (фото 1, 2). Произвести лазерное сканирование и получить удовлетворительные результаты в таких условиях практически невозможно.

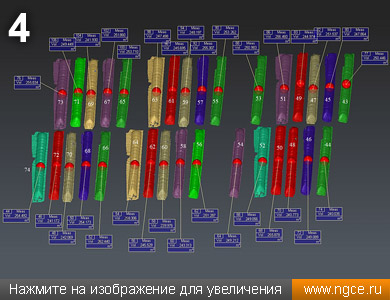

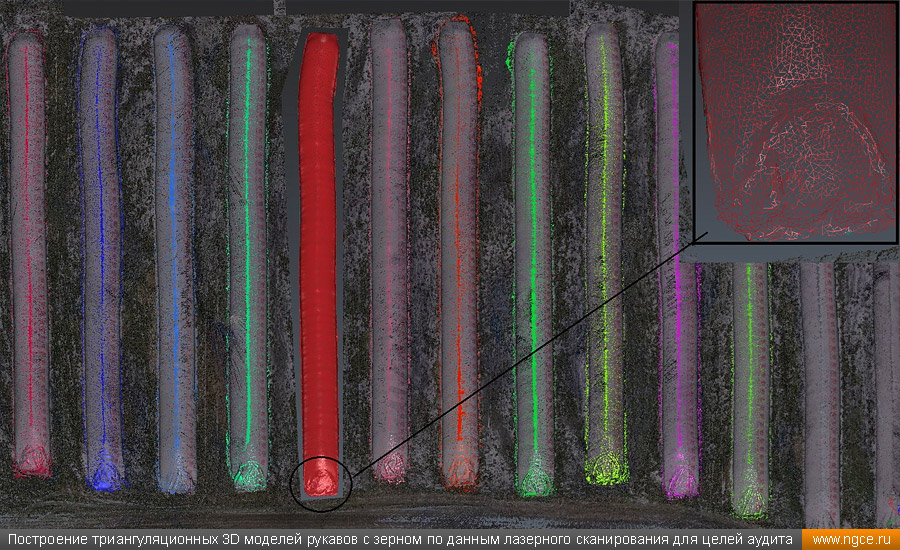

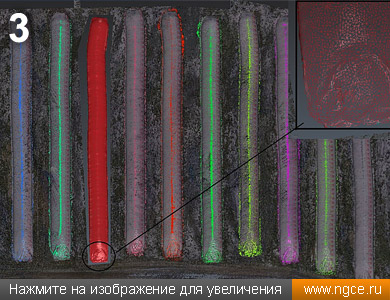

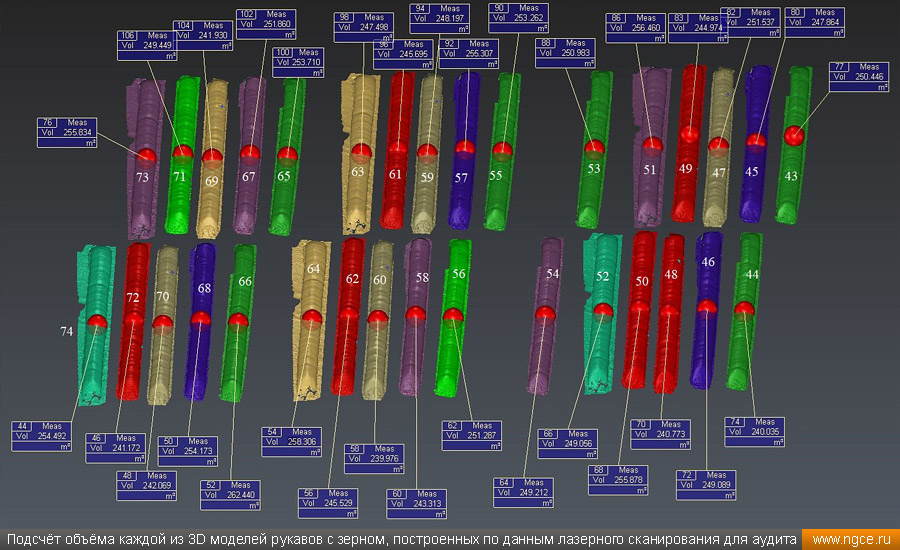

При подсчёте объёма зерна в рукаве при помощи технологии лазерного сканирования (фото 3, 4), для построения точной 3D модели поверхности рукава необходимо отсутствие растительности либо снега вокруг рукава. Снег и трава не позволяют отсканировать подстилающую поверхность, на которой располагается рукав.

Альтернативные методы измерения объёмов зерна в рукавах

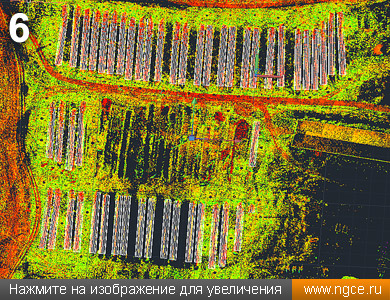

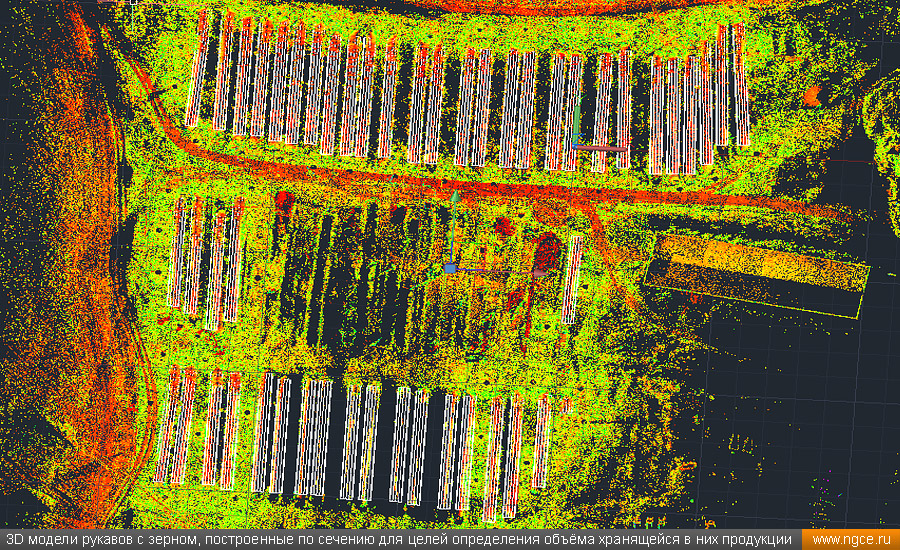

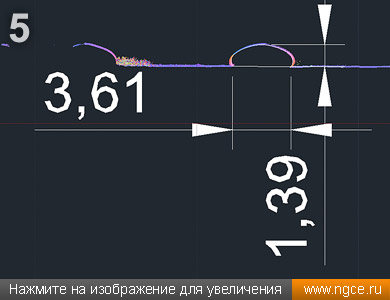

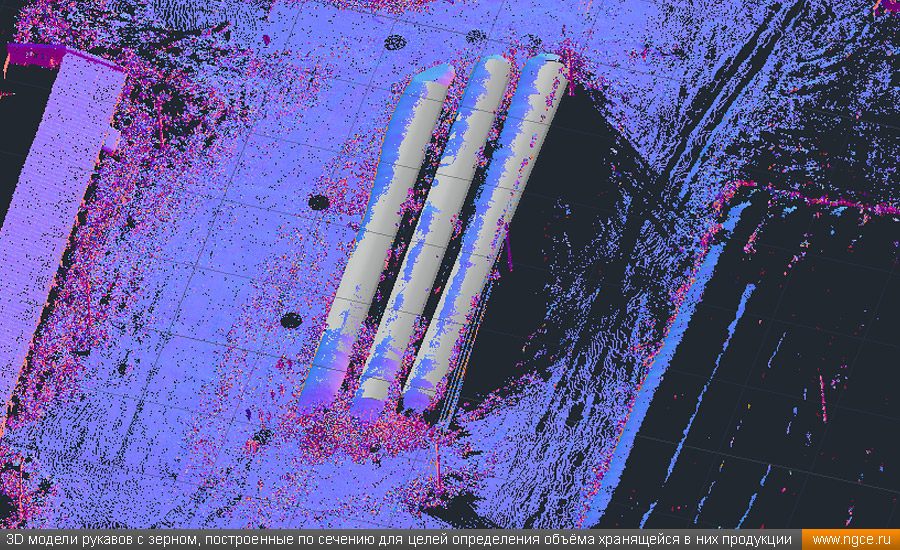

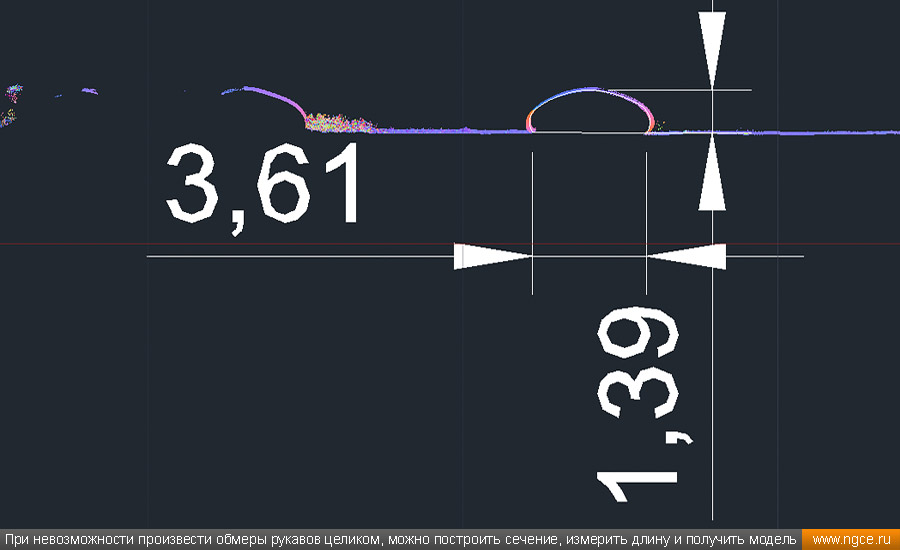

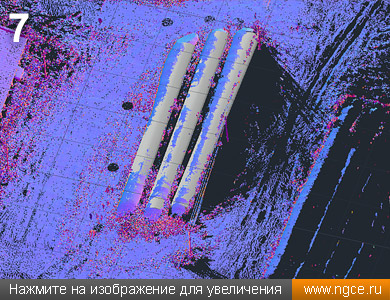

Поскольку часто построение поверхностной 3D модели невозможно (из-за снега или травы вокруг рукава), то можно построить сечение рукава (фото 4), а далее, задав длину рукава, получить его твердотельную 3D модель (фото 6, 7). Этот способ подсчёта хоть и требует меньше трудозатрат, но ведёт к достаточно долгой съёмке рукавов в поле.

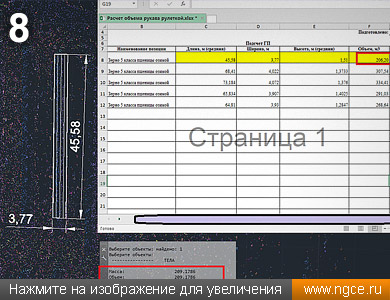

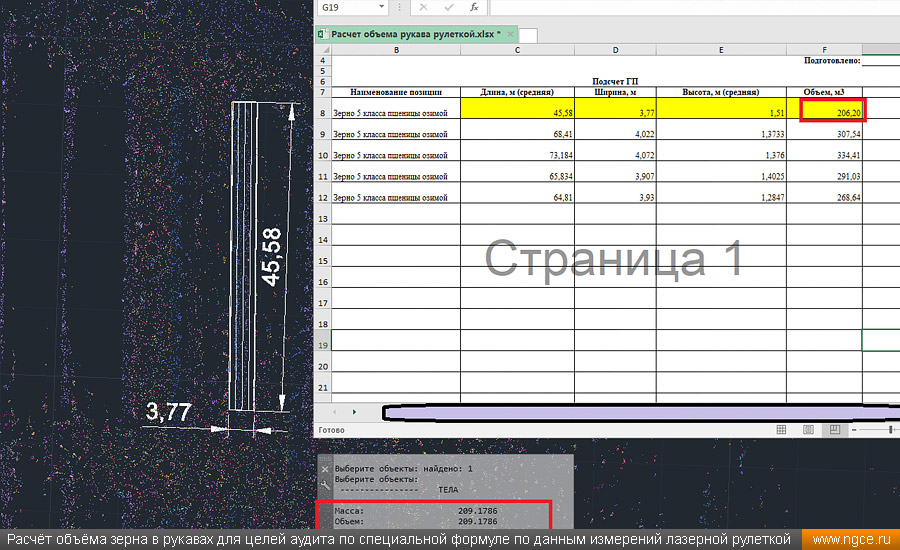

Столкнувшись с невозможностью произвести съёмку при помощи технологии наземного лазерного сканирования ввиду большого количества травы или снега, а также с большим количеством самих рукавов, наши специалисты разработали формулу, позволяющую при измерении длины, ширины и высоты рукава посчитывать его объём (фото 8).

Полученный таким образом объём отличается от объёма 3D модели, построенной по вытянутому сечению, в среднем на 2–3%.

Таким образом, при необходимости провести подсчёт объёма зерна в рукавах, можно, задав выборку в 5–10% от общего количества рукавов на площадке, а также измерив длину, ширину и высоту рукавов, посчитать в итоге их объём.

Имея натуру зерна, можно найти массу и сверить с учётной массой. Сама натура зерна величина непостоянная, что необходимо иметь в виду при анализе результатов.

Инженерное предприятие «НГКИ» обладает большим многолетним опытом проведения обмерных работ для точного определения объёмов хранения сыпучих материалов для целей аудита и инвентаризации складов сырья. Сотрудники нашей компании при выполнении съёмки применяют современную технологию лазерного сканирования, которая даёт возможность детально обмерить и отразить форму бурта или же поверхности кучи сыпучего материала на складах или в силосах, а после этого рассчитать необходимые объёмы с минимальной погрешностью. Подробное описание всех видов выполняемых нами работ в этом сегменте рынка вы сможете найти на следующей странице в разделе «Услуги» нашего сайта:

— «Точное измерение объёмов сыпучих материалов и инвентаризация складов сырья».
