Обмеры и 3D моделирование помещений делового центра в Екатеринбурге

Специалисты инженерной компании «НГКИ» выполнили 3D обмеры помещений на трёх этажах строящегося офисно-делового центра в Екатеринбурге для целей подготовки проекта дизайна интерьеров.

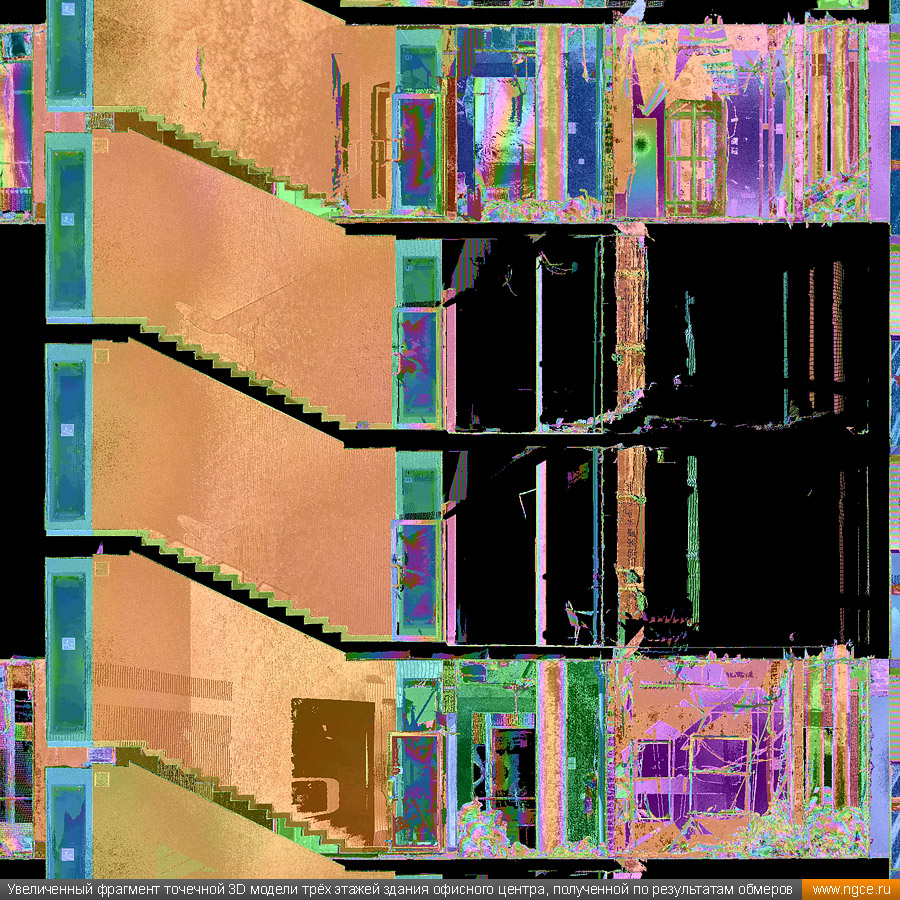

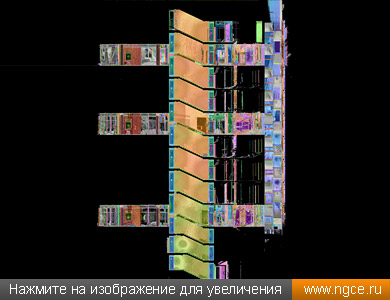

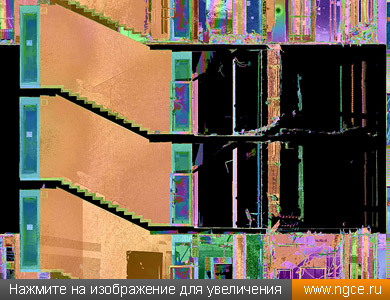

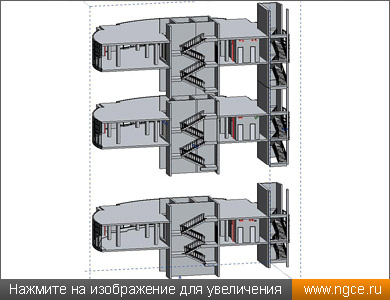

К нам обратились представители московского архитектурного бюро с просьбой произвести лазерное сканирование и построить точную обмерную 3D модель интерьеров трёх этажей строящегося делового центра в Екатеринбурге. Кроме помещений, на трёх этажах этого здания также были проведены обмеры лестничных пролётов со второго по одиннадцатый этажи. Все обмеры помещений были осуществлены нами методом лазерного сканирования при помощи лазерного сканера Leica ScanStation P40.

Помещения находились в стадии отделки в состоянии Shell & Core, что значительно упрощало работу как на стадии лазерного сканирования, так и во время 3D моделирования. Общая площадь всех помещений здания, обмеры которых мы произвели, составила около 2000 квадратных метров.

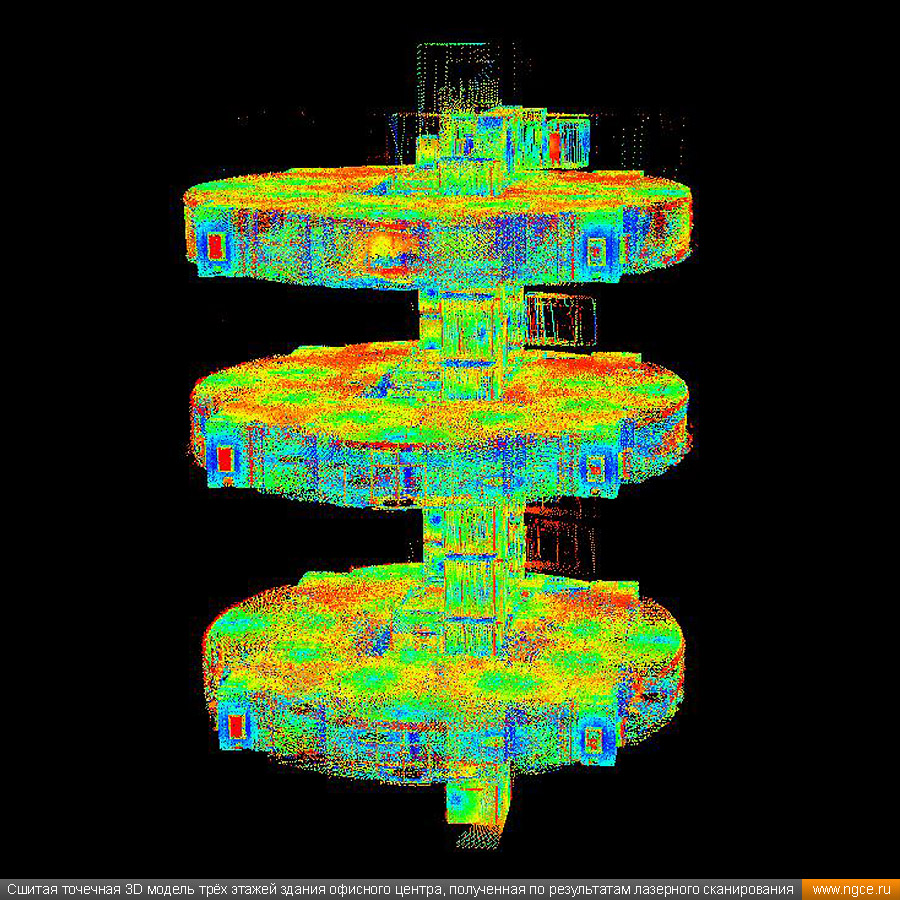

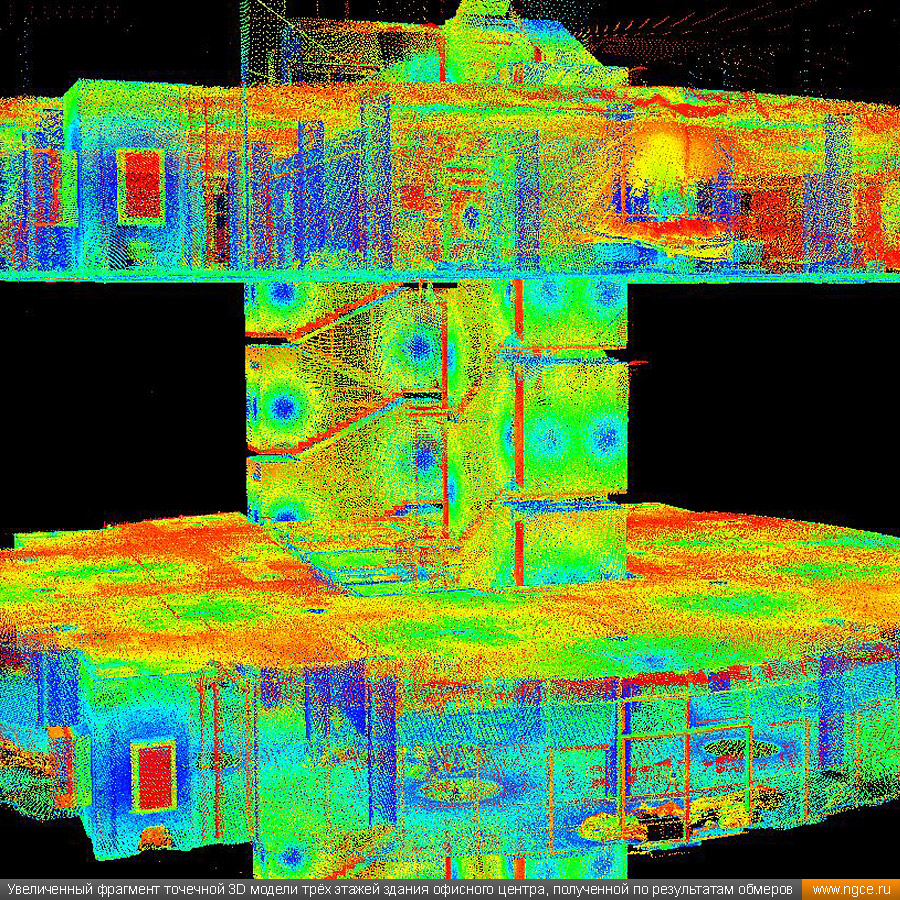

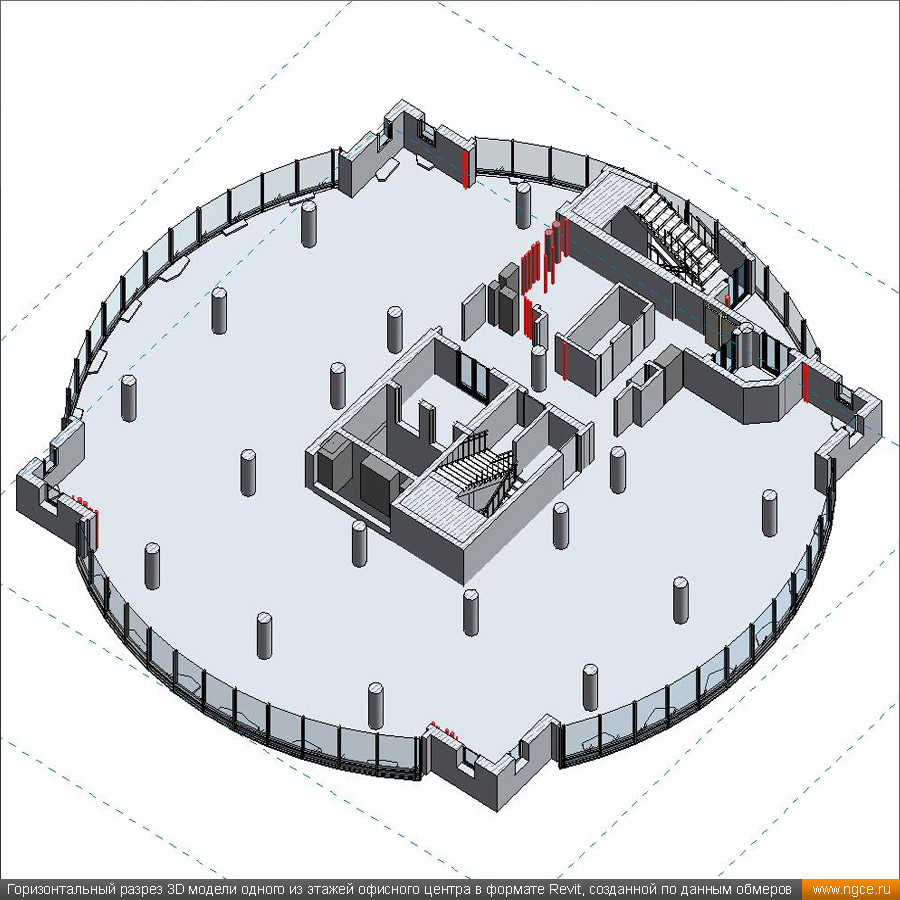

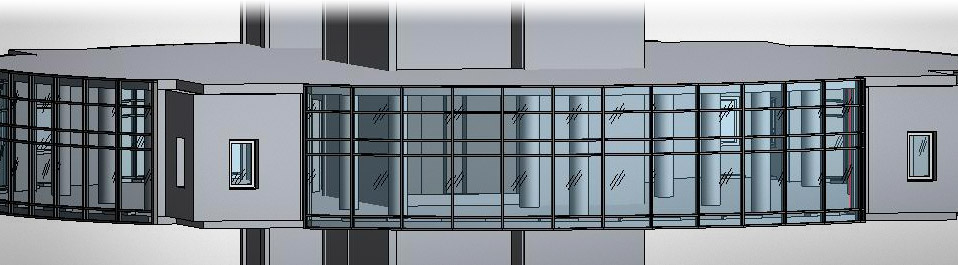

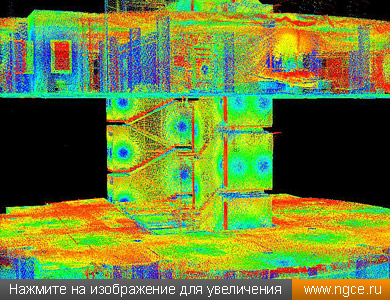

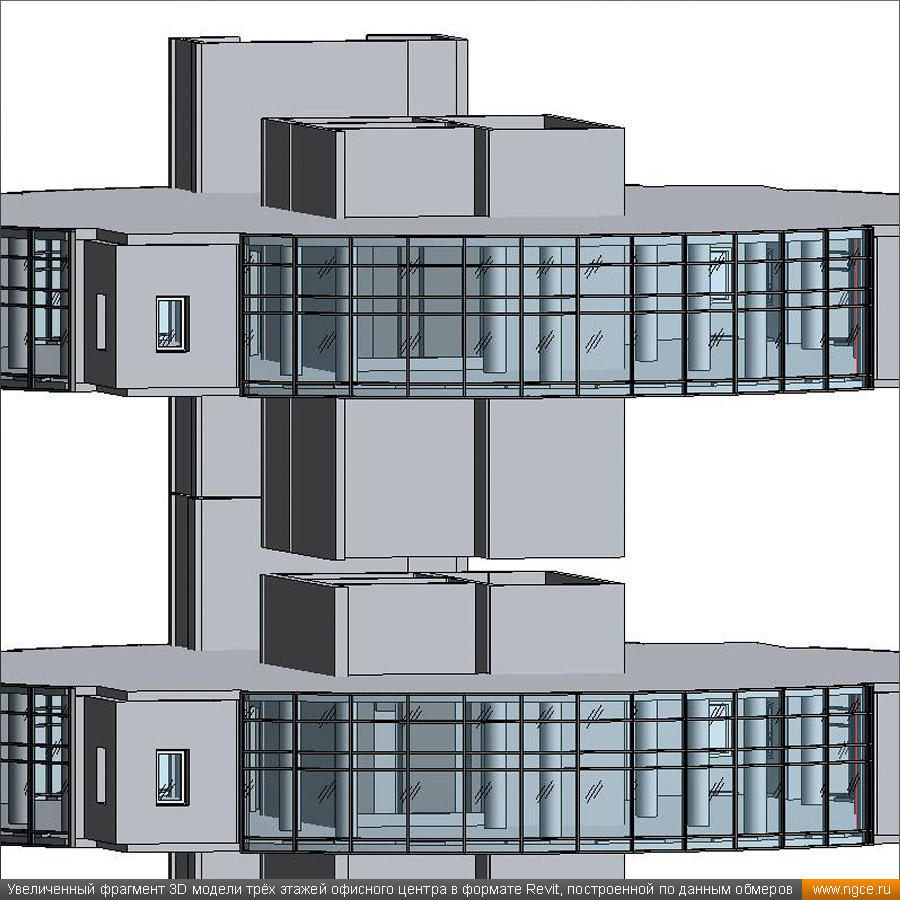

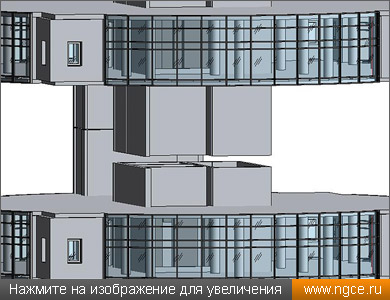

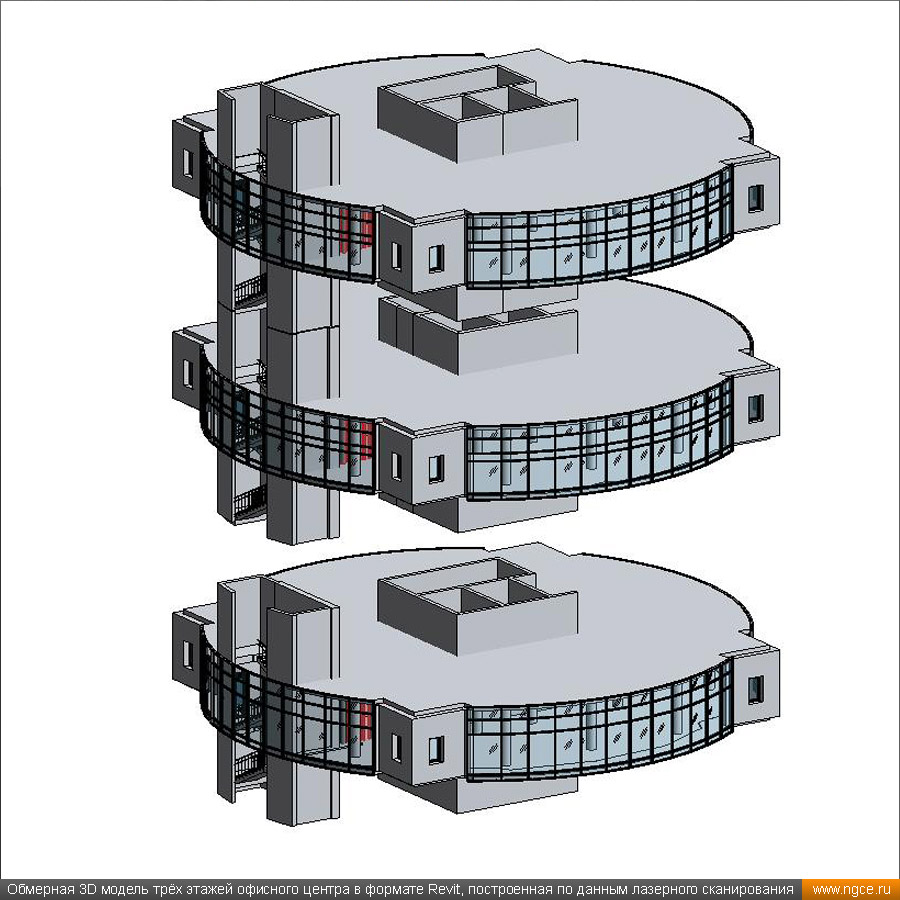

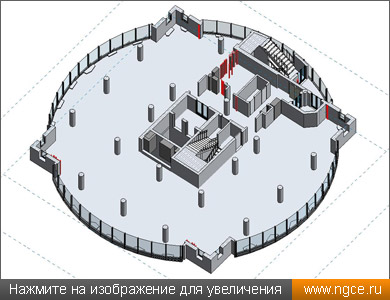

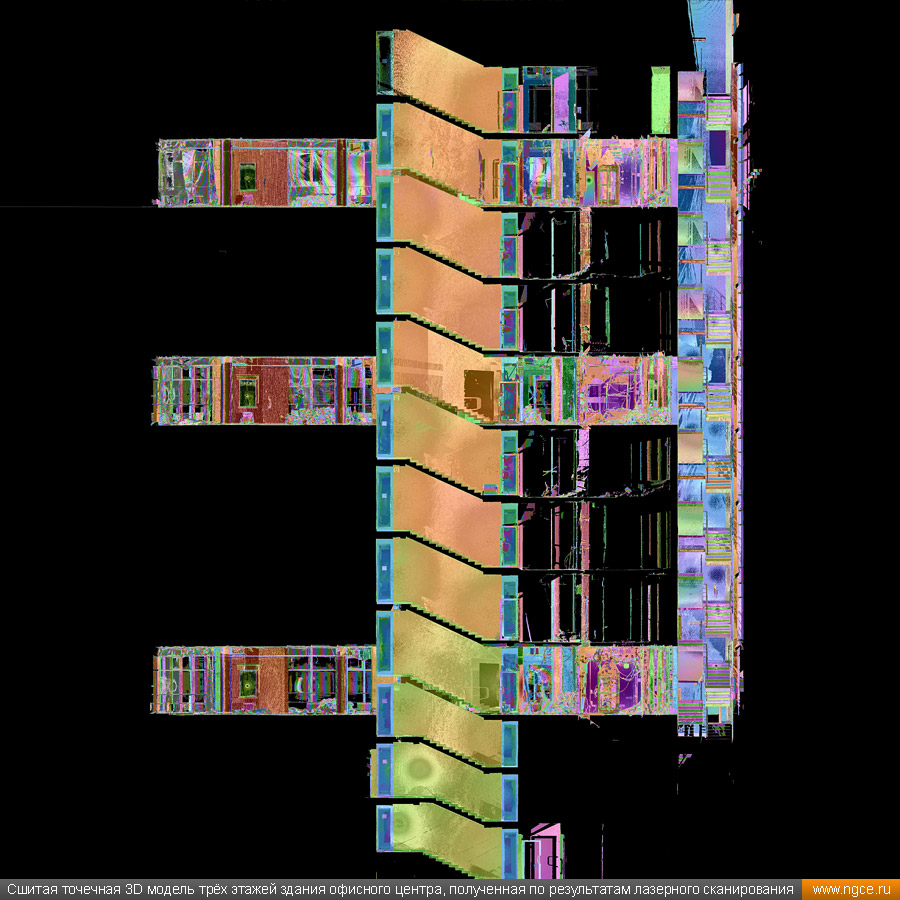

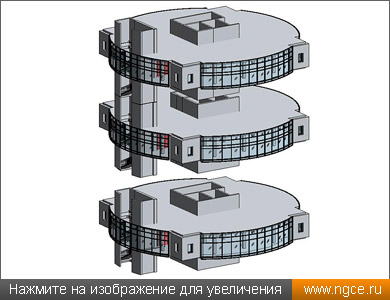

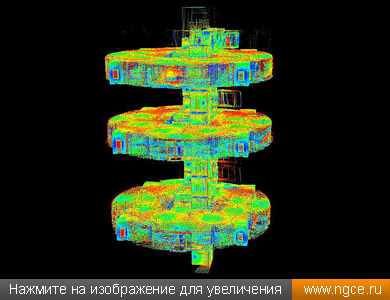

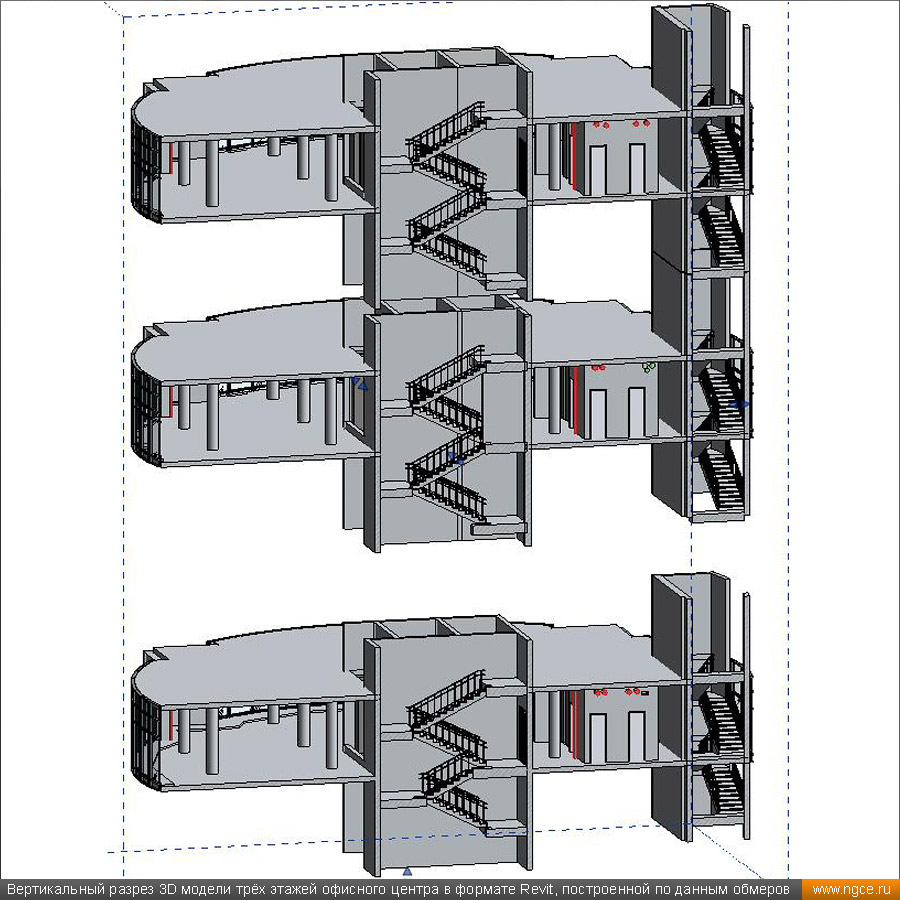

Лазерное сканирование заняло у нас два рабочих дня. По результатам обмерных работ нашими специалистами была построена 3D модель в формате Revit. На обработку данных лазерного сканирования и последующее построение точной обмерной 3D модели нашим специалистам потребовалось около двух недель. В итоге проектировщикам были переданы сшитые и обработанные облака точек лазерного сканирования в стандартном формате RCP и построенная по ним точная обмерная 3D модель помещений в формате Revit с уровнем детализации LOD 200. Заказчик остался очень доволен полученными результатами работ.

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ жилых и нежилых помещений для целей подготовки дизайн-проектов оформления внутреннего обустройства. Мы занимаемся обмерами квартир, коттеджей, дачных домов, офисных и торговых помещений, торговых павильонов с точной фиксацией всех коммуникаций. Наши специалисты при проведении обмерных работ применяют технологию лазерного сканирования, которая позволяет быстро получить подробные и точные результаты измерений. На основе результатов лазерного 3D сканирования можно и выполнять подготовку традиционных плоских чертежей, и строить точные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей. Более подробное описание всех видов осуществляемых нами работ в этом сегменте рынка вы можете найти на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Построение точных 3D моделей зданий и сооружений по данным трёхмерного лазерного сканирования».
