Градуировка 32 резервуаров методом лазерного сканирования в Подмосковье

Специалистами инженерного предприятия «НГКИ» была выполнена градуировка 32 резервуаров различных типов в Московской области по заказу компании, занимающейся производством авиационных противообледенительных жидкостей. Для точного учёта произведённой продукции, отпуска продукции и хранения ГСМ и выполняется точная градуировка всех резервуаров, что и решило сделать руководство компании.

Градуировка резервуаров — процесс создания специальной градуировочной таблицы, позволяющей определить объём хранимого продукта в зависимости от уровня налива продукта в резервуаре.

Градуировка резервуаров разных типов на крупном действующем производстве

К специалистам инженерной компании «НГКИ», имеющей аккредитацию в РСК (Российская система калибровки), обратился крупный производитель авиационных противообледенительных жидкостей. На его производстве не был налажен учёт сырья и готовой продукции — этиленгликоля и пропиленгликоля. Но только лишь за один квартал производства (3 месяца) расхождение между изготовленной и отпущенной продукцией могло доходить до 300 кубических метров, что, конечно, никак не устраивало руководство предприятия. Для точного учёта произведённой продукции, отпуска продукции и хранения ГСМ и выполняется точная градуировка всех резервуаров.

У Заказчика на производстве были задействованы следующие типы резервуаров: РВС-200, РВС-150, РВС-400, РГС-85, РВС-70, РВС-100.

Поскольку технически остановить производство было невозможно, полевую часть вместе с Заказчиком мы разбили на несколько поездок, и в итоге всего этого получился довольно-таки масштабный и длительный проект. Как только освобождалась и замывалась часть резервуаров, наши специалисты сразу же приезжали на производство Заказчика и приступали к обмерам и градуировке резервуаров. Таким образом, весь парк из 32 резервуаров мы смогли обмерить буквально за четыре недели.

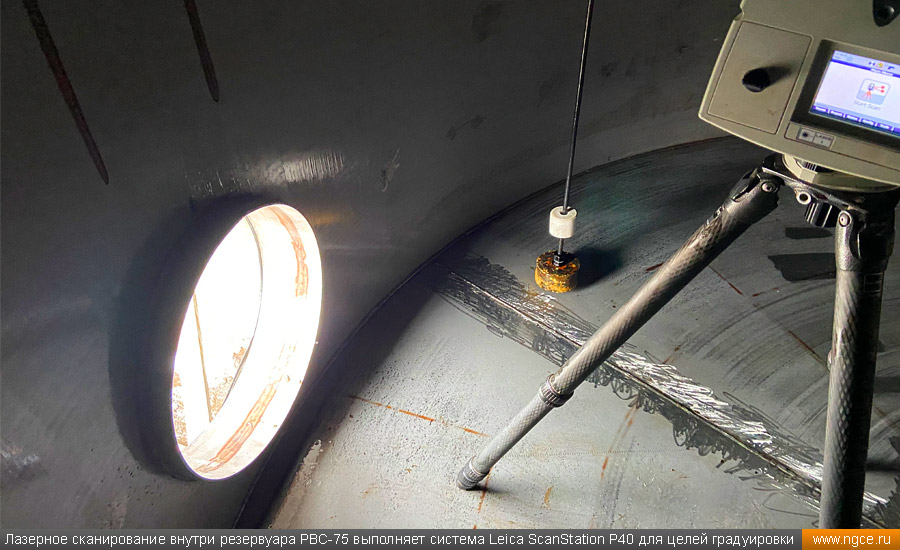

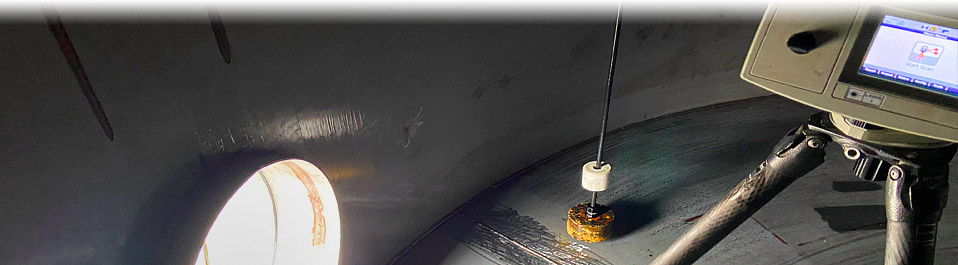

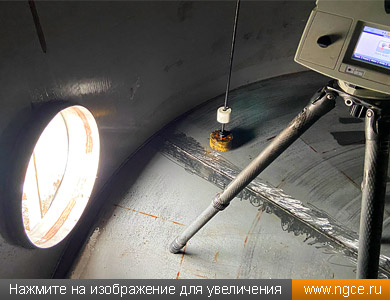

Обмеры всех резервуаров были произведены нами по технологии 3D лазерного сканирования при помощи системы Leica RTC360, которая представляет собой компактный, лёгкий, но очень высокопроизводительный 3D лазерный сканер, а также Leica ScanStation P40, сочетающий в себе все передовые технологии вкупе с высокой надёжностью и точностью.

Преимущества лазерных сканеров при градуировке резервуаров

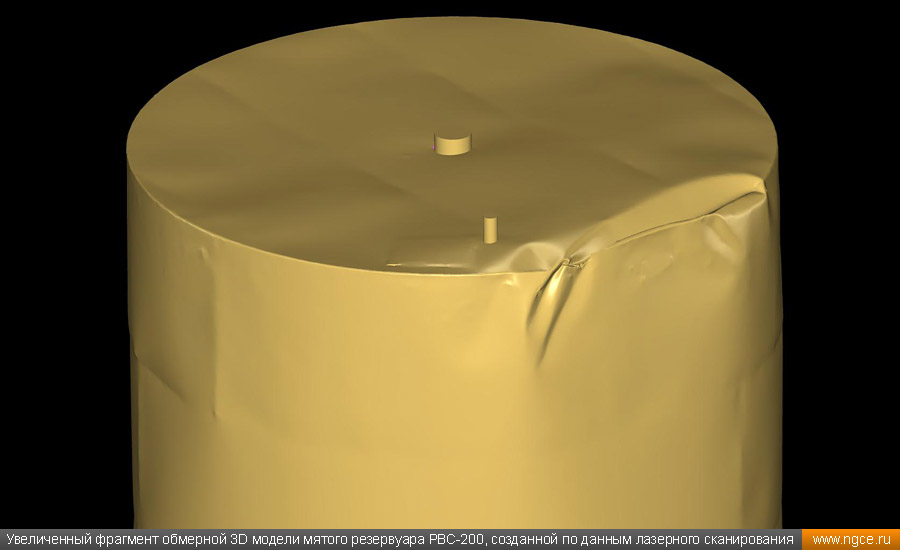

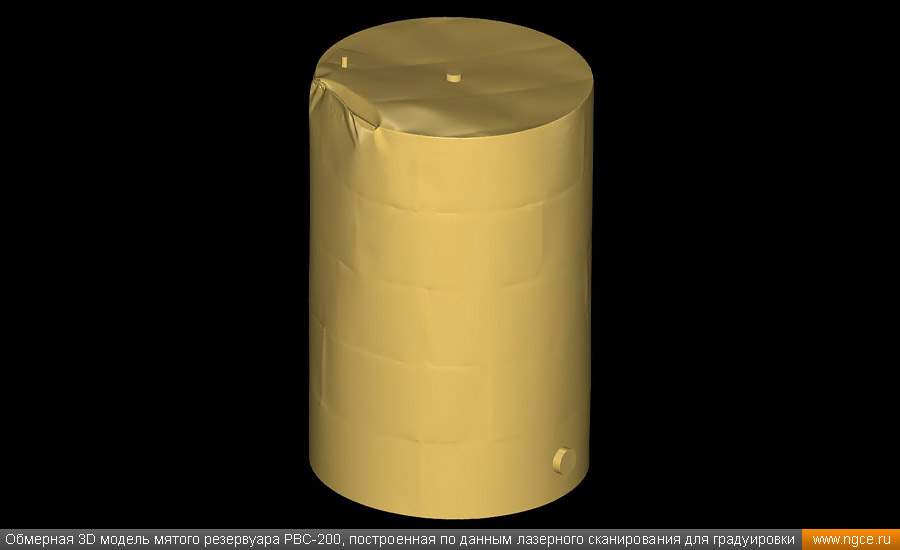

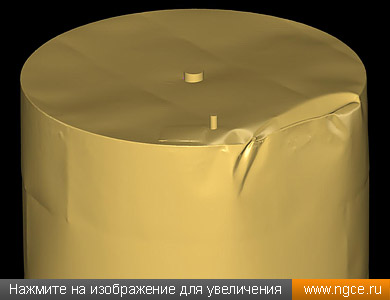

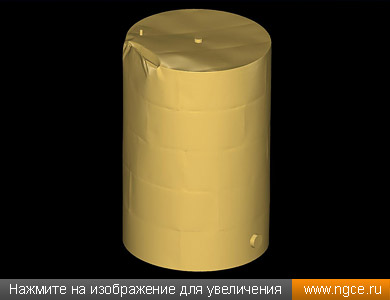

Огромным преимуществом лазерного сканера при градуировке резервуаров, в отличии от классического тахеометра, нивелира и мерной ленты, является возможность учесть любую форму резервуара, учесть все вмятины и выпучины, например, как на фотографиях, расположенных ниже.

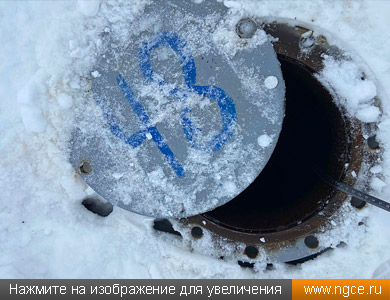

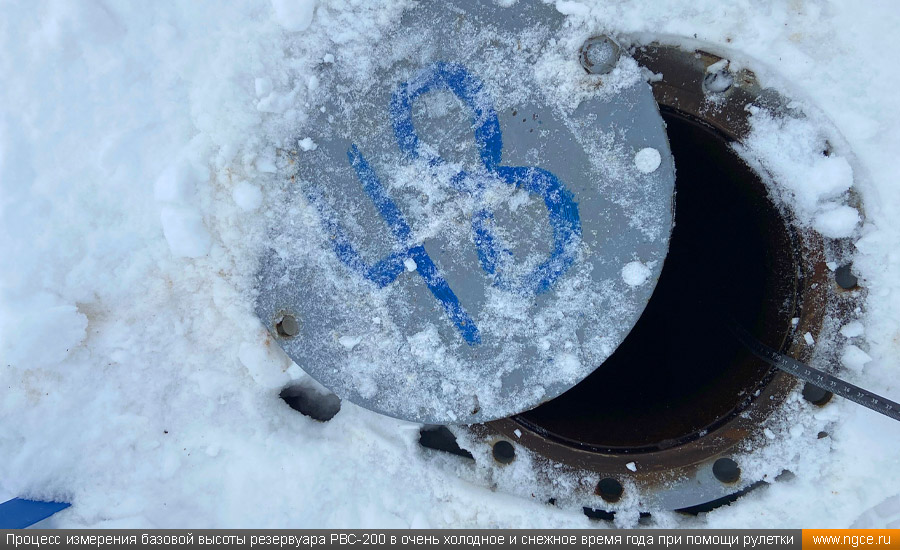

Кроме всех прочих очевидных преимуществ, современные лазерные сканеры и методики калибровки резервуаров позволяют проводить обмерные работы при градуировке резервуаров практически в любую погоду. Это является неоспоримым преимуществом перед объёмным методом градуировки резервуаров, когда приходится ждать весенне-летнего периода.

Градуировка резервуара РВС-70 нестандартной формы

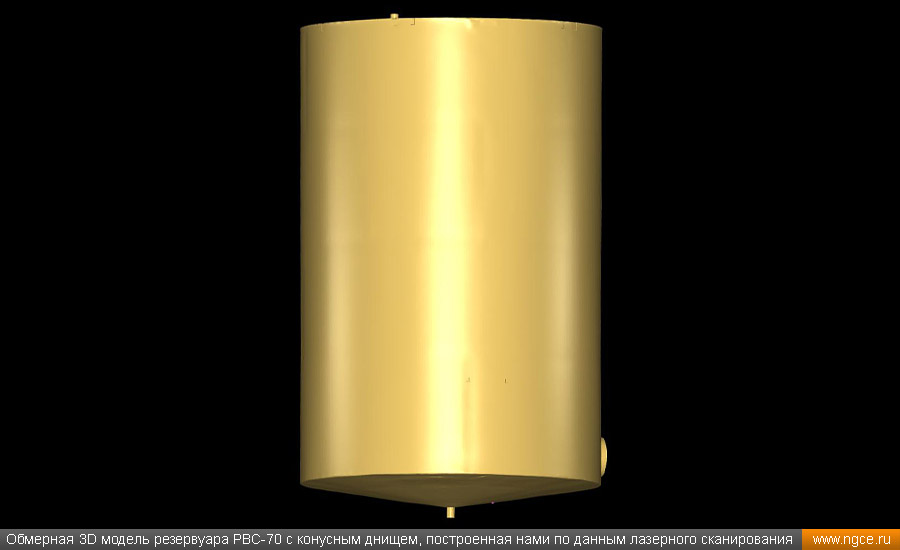

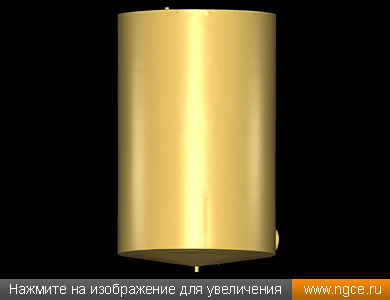

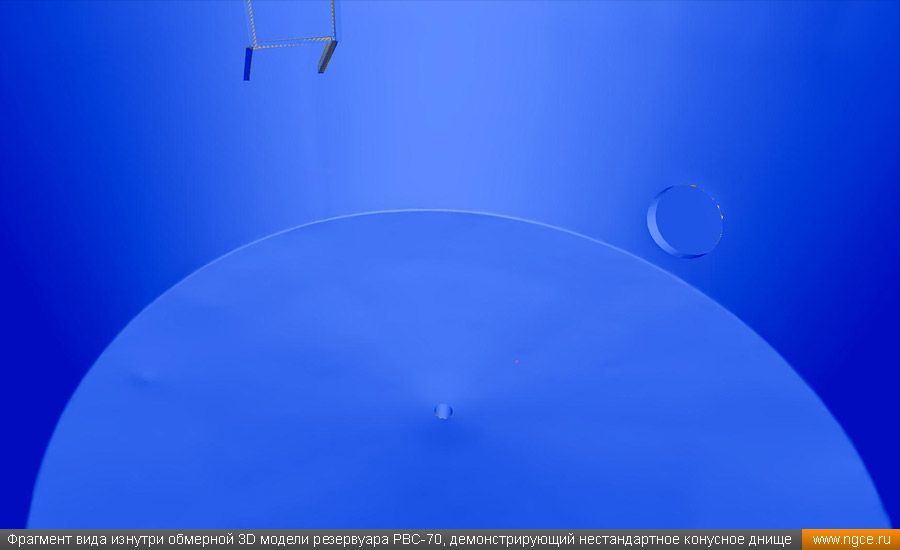

Резервуары типа РВС-70, находящиеся в парке Заказчика, имели нестандартную форму. Днище данных резервуаров представляет собой конус, причём сами резервуары установлены на бетонных опорах, что весьма осложняет процесс попадания внутрь этих резервуаров. И в этом случае метод градуировки с применением лазерного сканера оказался ещё удобнее и практичнее, поскольку применение 3D лазерного сканера существенно упростило процесс измерений. Нашего специалиста вместе с лазерным сканером подняли на подъёмнике до уровня бокового люк-лаза, и специалист попал внутрь вместе со сканером. При классическом методе градуировке с использованием тахеометра и остального оборудования это было бы осуществить гораздо сложнее.

Составление градуировочных таблиц резервуаров

Помимо высочайшей точности и оперативности, одним из явных преимуществ геометрического метода градуировки резервуаров с применением 3D обмеров лазерным сканером является возможность производства полевых работ практически в любых погодных условиях (от +30°C до -15°C) и в любое время суток. Наши специалисты за много лет работы успешно выполнили сотни проектов по высокоточной градуировке резервуаров всевозможных типов и видов геометрическим методом с применением технологии 3D лазерного сканирования, поэтому наш опыт огромен, а квалификация неоспорима.

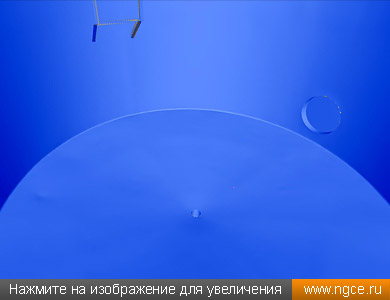

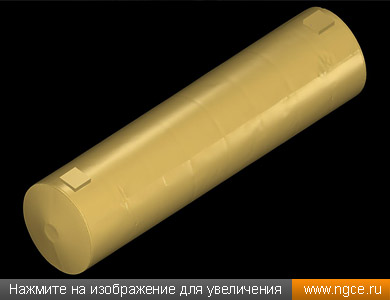

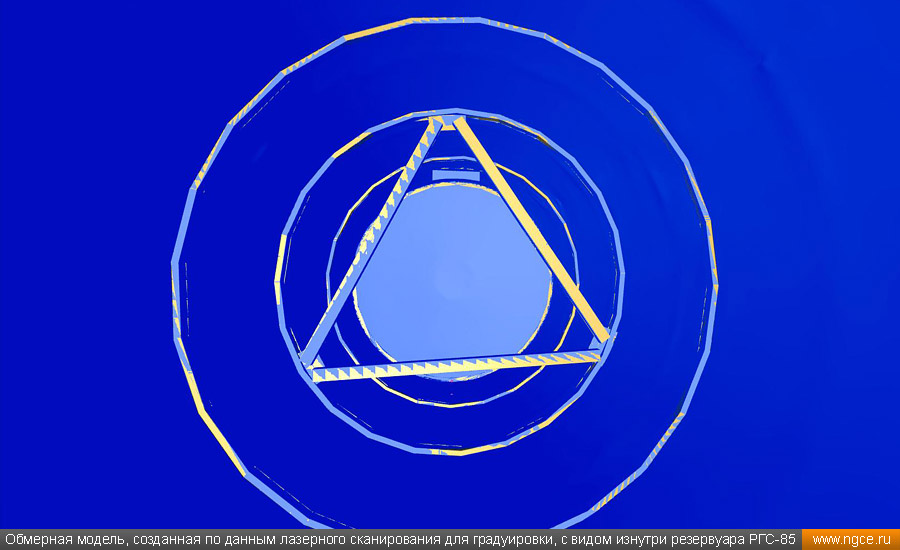

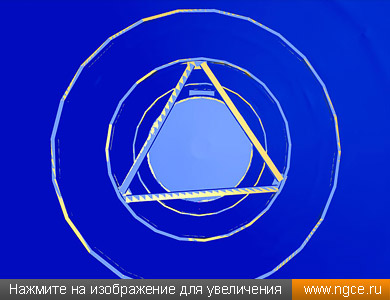

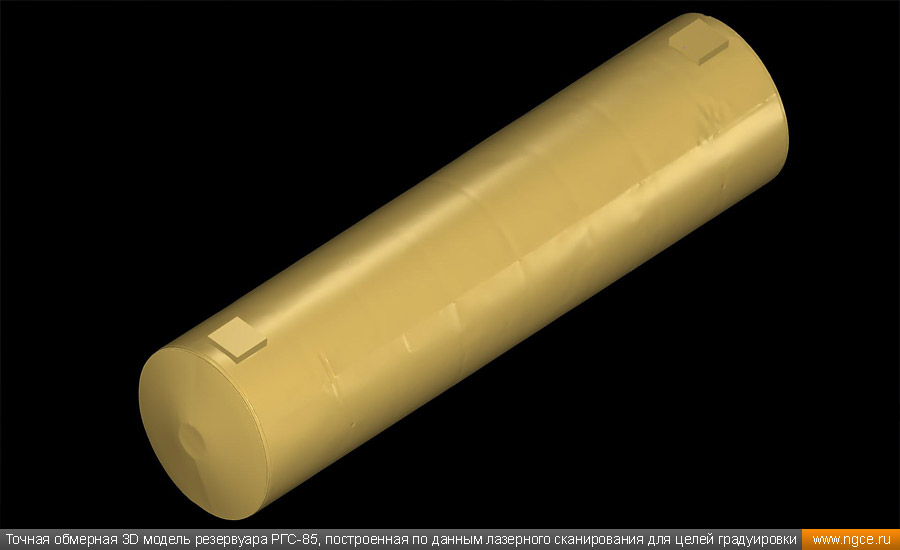

На этапе обработки полученных полевых данных обмерных работ нами были построены детальные mesh 3D модели, которые позволяют вплоть до самых мелочей учесть сложную форму резервуара, всю его внутреннюю конструкцию и сложную инфраструктуру, что даёт возможность построить калибровочные таблицы с высокой точностью.

По итогам всех выполненных работ градуировочные таблицы по всем 32 резервуарам были выполнены с отличной точностью, порядка 0,1% на высоте наполнения от 1 метра, и переданы Заказчику чётко в оговоренный срок. Заказчик остался очень доволен полученными результатами.

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных, подземных) и калибровки трубопроводов. Калибровка резервуаров и трубопроводов производится геометрическим методом с применением технологии 3D лазерного сканирования, которая даёт возможность зафиксировать реальную геометрию резервуара или трубопровода, также учесть их внутренние детали, инфраструктуру. В результате Заказчик получает градуировочные таблицы, рассчитанные с высокой точностью. Более подробно узнать обо всех видах работ, которые выполняет наша компания в данном сегменте рынка, вы сможете на следующей странице нашего сайта:

— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
