Калибровка танков наливного судна и составление градуировочных таблиц

Специалисты инженерного предприятия «НГКИ» выполнили градуировку танков нефтеналивного судна «Ленанефть» в посёлке городского типа Куйбышевский затон в республике Татарстан.

Градуировка резервуаров геометрическим методом с применением технологии лазерного сканирования является для нашей компании обычной задачей: мы много лет выполняем градуировку наземных, подземных резервуаров, судовых танков, а также самых разнообразных цистерн и трубопроводов. Именно такую работу мы осуществляли в Татарстане, произведя лазерное сканирование и 3D моделирование танков нефтеналивного судна с составлением в конечном итоге градуировочных таблиц танков.

Градуировка судовых танков геометрическим методом при помощи 3D сканирования

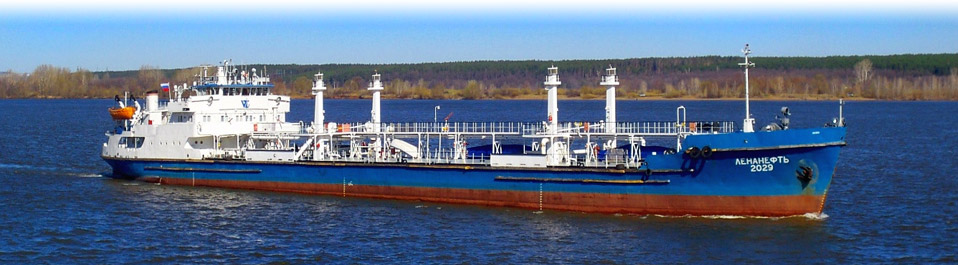

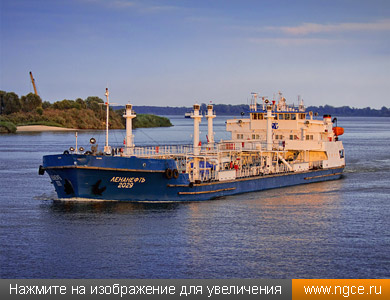

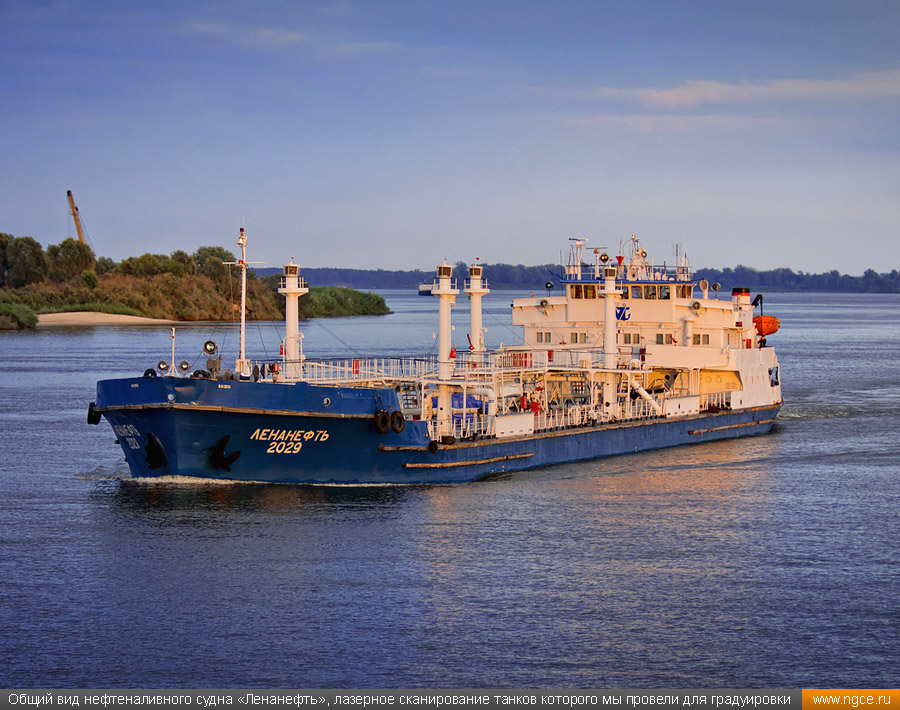

Судно «Ленанефть» — однопалубный двухвинтовой наливной теплоход с полубаком, надстройкой, ходовой рубкой, машинным и насосным отделениями, расположенными в кормовой части, с переходным мостиком в диаметральной плоскости.

Именно с таким типом судов наша компания столкнулась впервые. Его отличие от стандартных судов, например, типа «Волгонефть», заключается в том, что «Ленанефть» возит только светлые продукты, и внутри его наливных танков нет подогревающего паропровода.

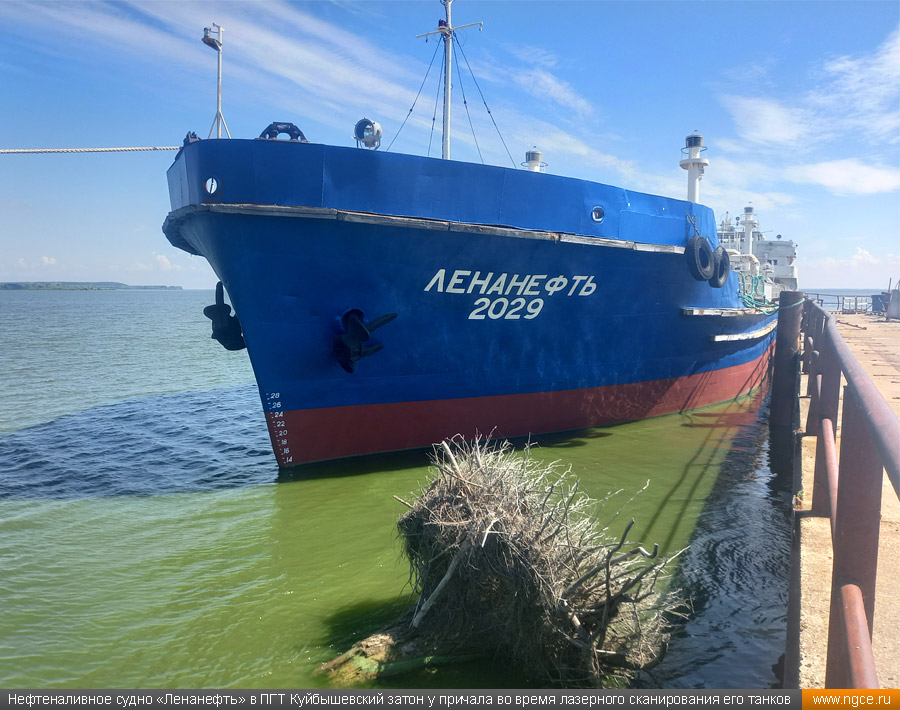

Обмеры грузовых танков данного судна были произведены нами по технологии лазерного сканирования при помощи сканирующей системы Leica ScanStation P20.

Нам попался классический случай, подтверждающий необходимость калибровки резервуаров именно геометрическим методом с применением лазерного сканирования, так как выполнить градуировку резервуаров объёмным методом практически невозможно, поскольку утилизировать использованную воду вместе с остатками нефтепродуктов очень дорого и не рентабельно.

Также неоспоримым преимуществом геометрического метода градуировки резервуаров с применением 3D обмеров лазерным сканером является возможность проведения полевых работ практически в любую погоду (от +30°C до -15°C) и в любое время суток. Для выполнения обмерных работ на судне и градуировки резервуаров геометрическим методом необходимо всего два условия:
— зачистка грузового танка под ветошь;
— положение судна в покое (без качки и прочих природных явлений).

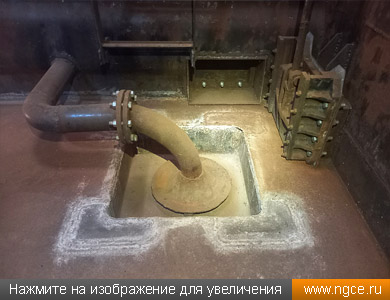

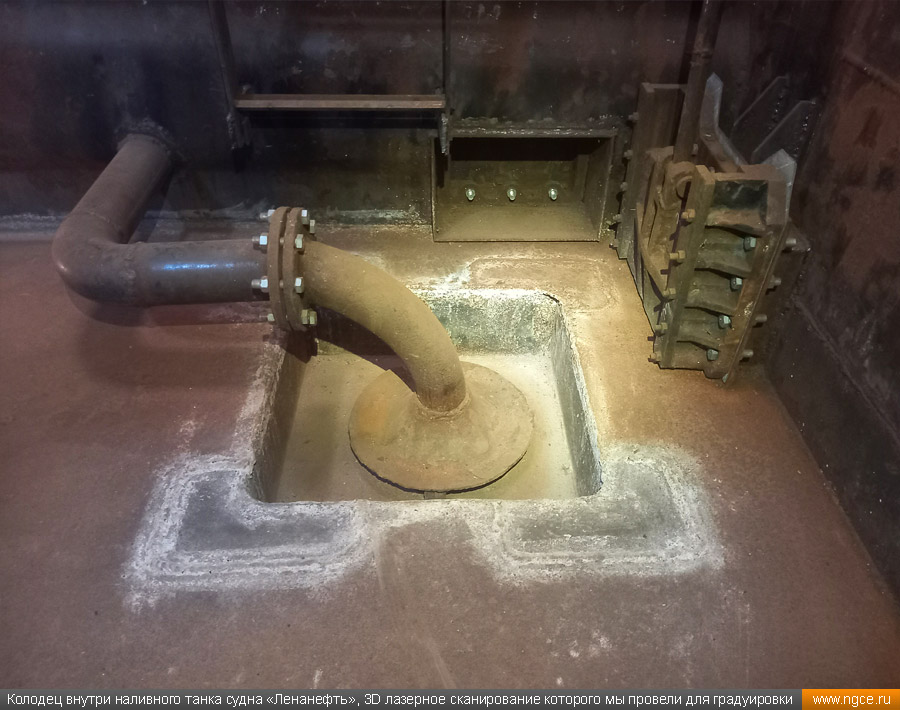

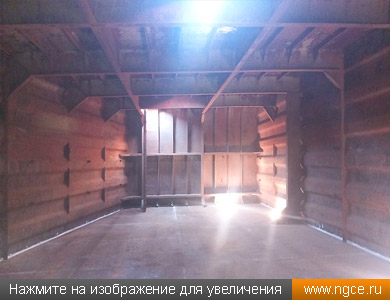

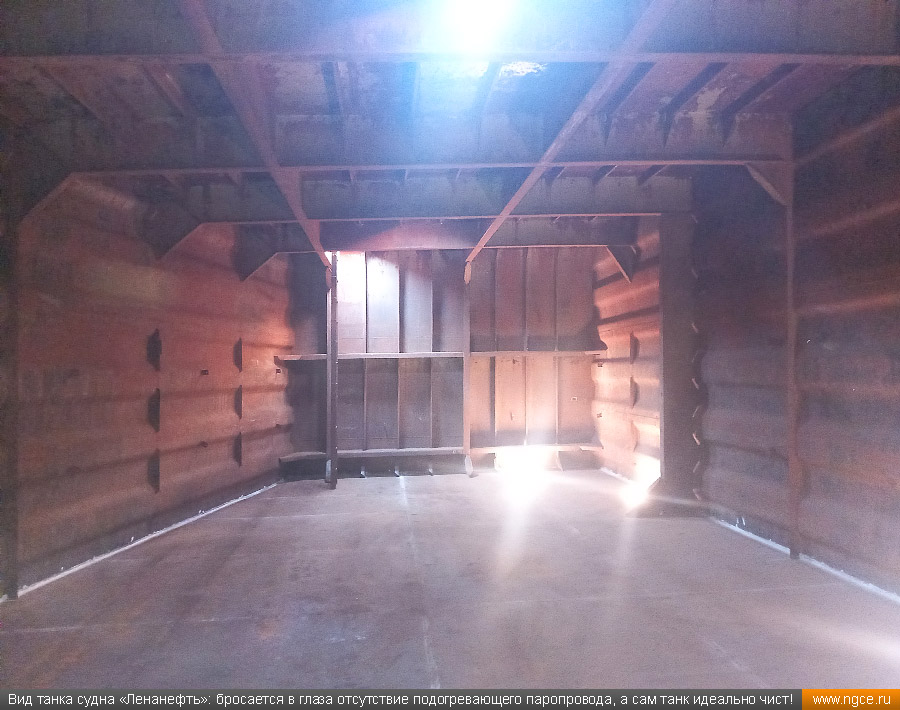

Отсутствие подогревающего паропровода существенно ускорило процесс 3D моделирования, и специалисты нашей компании смогли составить точные градуировочные таблицы танков судна немного быстрее календарного плана, что позволило Заказчику вывести судно в рейс раньше срока. Также нам очень помогла отлично выполненная зачистка танков от остатков нефтепродуктов. Поскольку внутри все элементы конструкции танков и набор ребёр жёсткости были видны просто идеально, нами была достигнута очень высокая точность как при 3D лазерном сканировании, так и при дальнейшем составлении градуировочных таблиц.

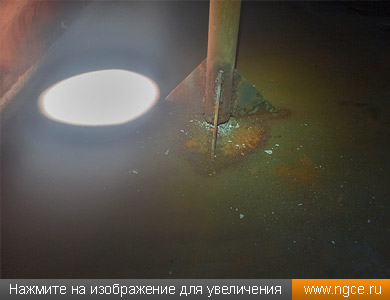

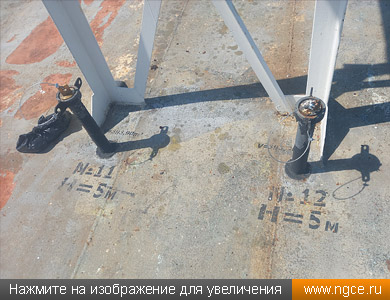

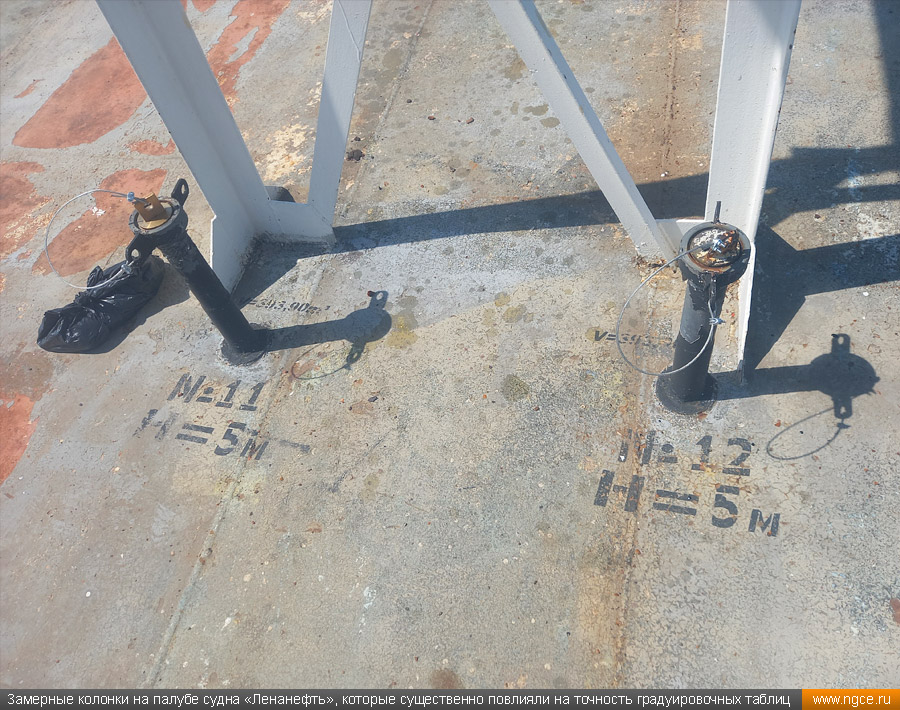

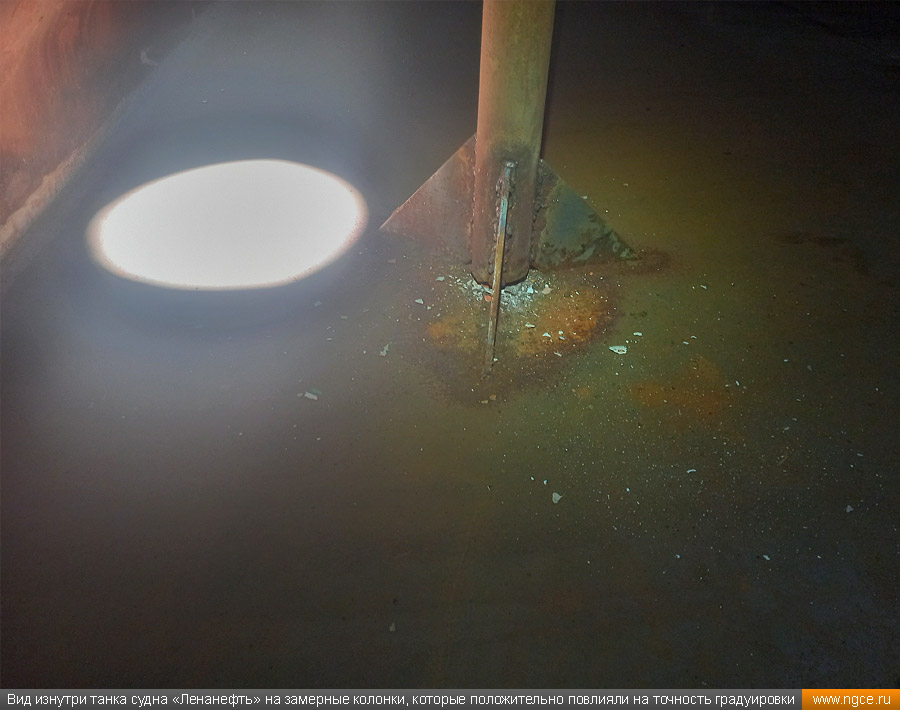

Помимо всего прочего, на точность итоговых градуировочных таблиц влияет ещё и наличие замерной колонки внутри танка, так как в таком случае при замерах рулетка с грузом опускается строго по трубе даже при сильных наклонах судна (дифференте или крене). Соответственно, может меняться место, в которое опускается рулетка с грузом, что влияет на правильность высоты Ullage (пустота) или Sounding (уровень взлива).

Составление градуировочных таблиц танков нефтеналивного судна

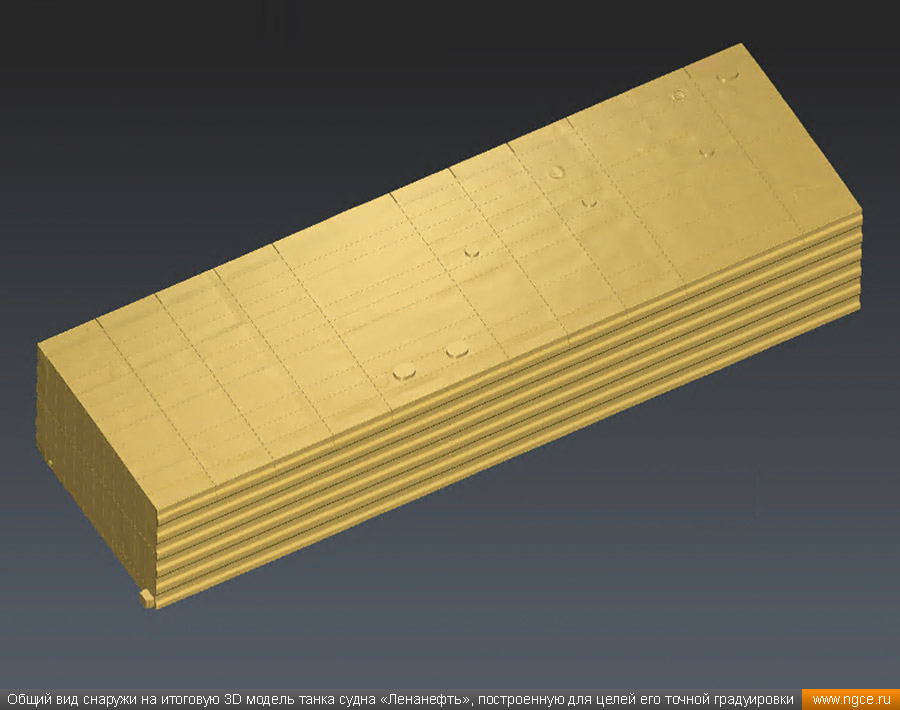

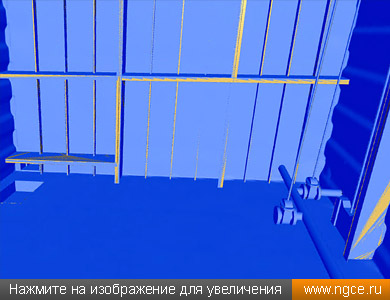

На камеральном этапе работ нашими специалистами были построены точные 3D модели каждого танка и составлены градуировочные таблицы, а также выписан сертификат калибровки государственного образца на судно.

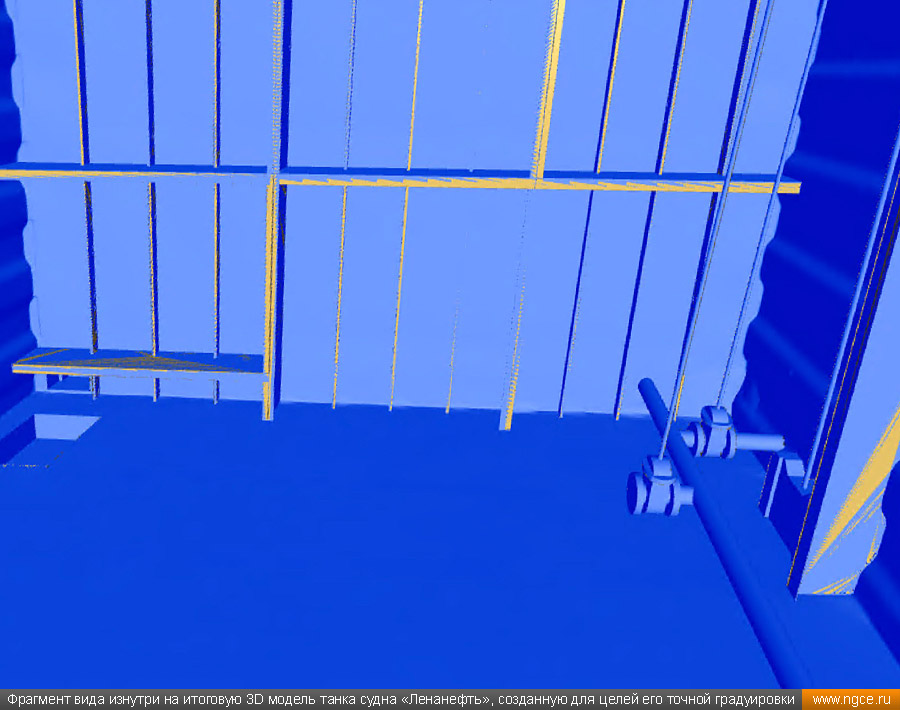

В отличие от уже устаревшего классического геометрического метода калибровки грузовых танков, инновационный электронно-оптический метод, применяемый инженерной компанией «НГКИ», позволяет получить точные 3D модели танков с учётом абсолютно всех элементов внутреннего оснащения, неровностей стен и днища каждого резервуара. Это повышает точность калибровки в несколько раз, по сравнению с обмерами рулеткой.

Материалы, необходимые для оценки сроков и стоимости градуировки танков

Для точной оценки стоимости и сроков исполнения работ по градуировке и калибровке резервуаров танков нам очень желательно сначала ознакомиться с чертежами внутреннего пространства этих танков, а также с их фотографиями. Без этой информации очень сложно заранее понять конфигурацию танков и реалистично оценить временные затраты на обмерные работы, 3D моделирование и построение градуировочных таблиц резервуаров судна.

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных, подземных) и калибровки трубопроводов. Градуировка резервуаров и трубопроводов производится геометрическим методом с применением технологии 3D лазерного сканирования, которая даёт возможность зафиксировать реальную геометрию резервуара или трубопровода, также учесть их внутренние детали, инфраструктуру. В результате Заказчик получает градуировочные таблицы, рассчитанные с высокой точностью. Более подробно узнать обо всех видах работ, которые выполняет наша компания в данном сегменте рынка, вы сможете на следующей странице нашего сайта:

— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
