Градуировка танков наливного судна методом лазерного сканирования и составление градуировочных таблиц

Градуировка танков наливного судна и составление градуировочных таблиц

10.01.2025 г.

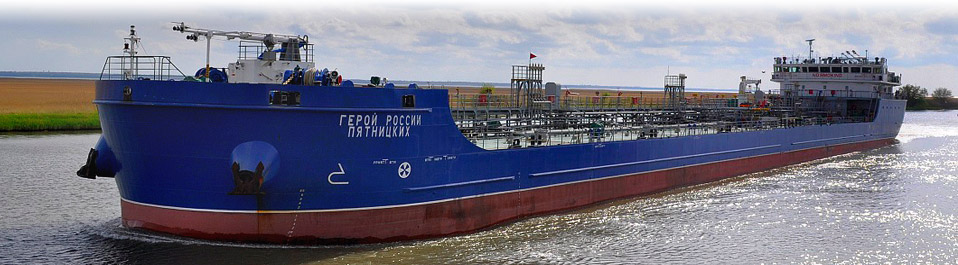

Специалистами инженерной компании «НГКИ» была выполнена градуировка танков наливного судна «Герой России Пятницких» в городе Астрахань. Обмеры грузовых танков этого судна были проведены нами по технологии лазерного сканирования при помощи сканирующей 3D системы Leica RTC360.

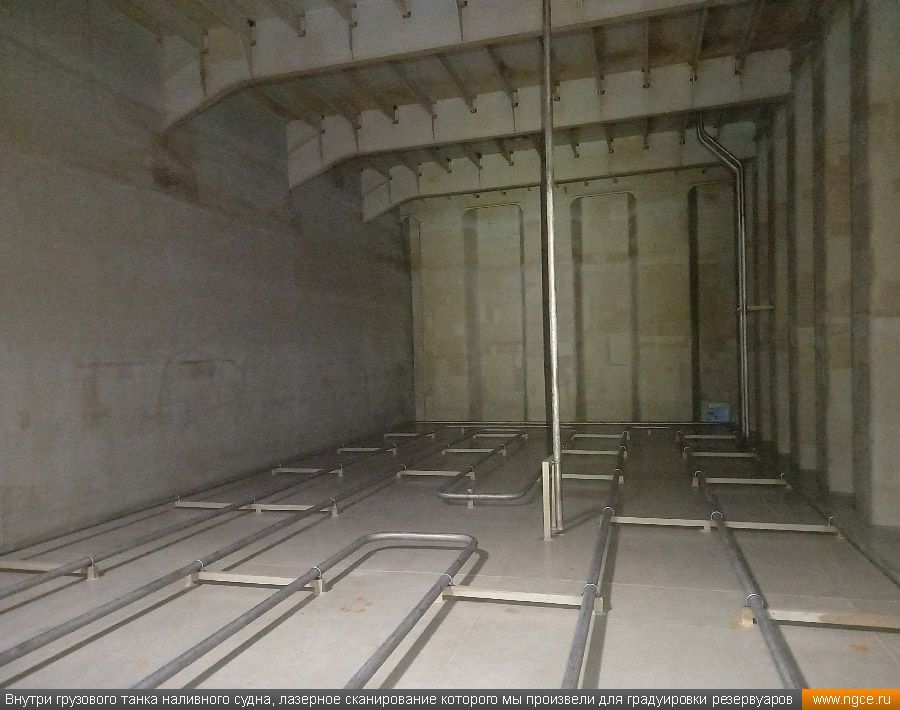

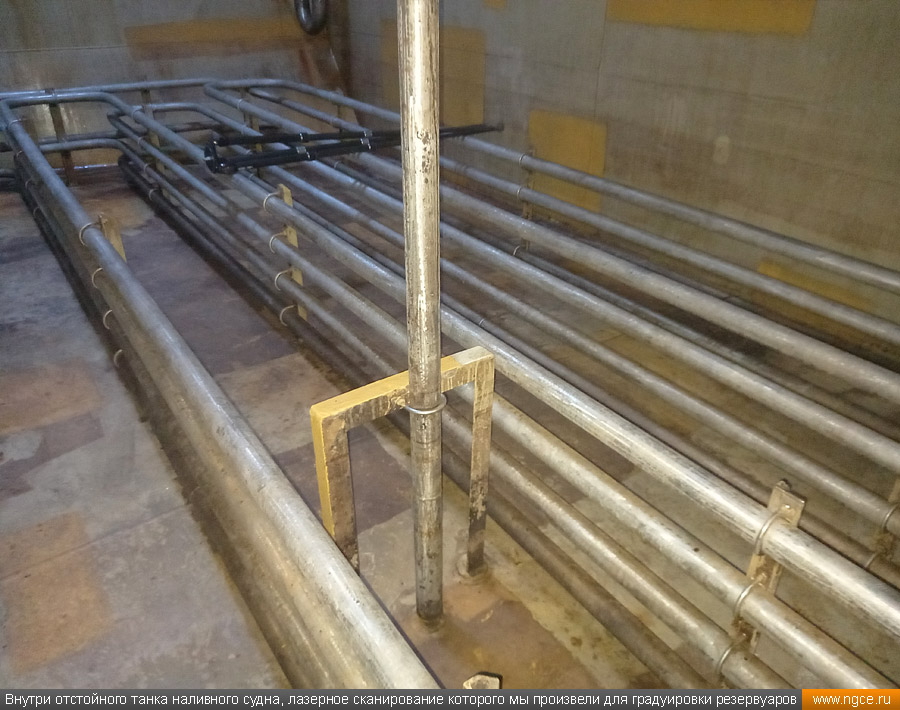

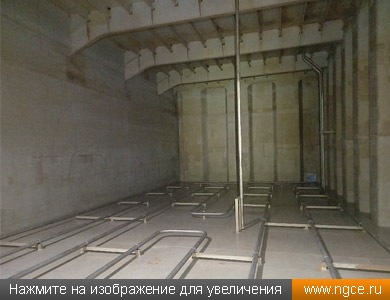

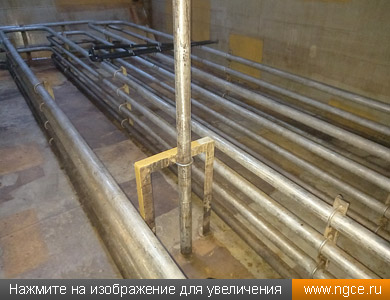

Внутри грузового танка наливного судна, лазерное сканирование которого мы произвели для градуировки резервуаров Внутри отстойного танка наливного судна, лазерное сканирование которого мы произвели для градуировки резервуаров

Градуировка танков геометрическим методом с помощью лазерного сканирования

Градуировка резервуаров геометрическим методом с применением технологии лазерного сканирования является для нашей компании обычной задачей: мы много лет выполняем градуировку наземных, подземных резервуаров, судовых танков, а также самых разнообразных цистерн и трубопроводов. Именно такую работу мы производили в Астрахани, осуществив лазерное сканирование и 3D моделирование танков нефтеналивного судна с составлением в конечном итоге градуировочных таблиц танков.

Данный проект по градуировке резервуаров танкера «Герой России Пятницких» оказался довольно-таки необычным и интересным.

Нашим Заказчиком выступил владелец судна, крупный арендодатель судов для перевозки жидких грузов. У Заказчика возник конфликт с фрахтователем — компанией, занимающейся перевозками подсолнечного масла в другие страны. Фрахтователь утверждал, что «судовые» градуировочные таблицы «не работают» и показывают ошибку 15 кубических метров при сливе груза в другой стране. На судне используются «построечные таблицы», так как внутри этих танков ремонта не было. Общий объём всех двенадцати грузовых танков и двух отстойных танков составляет 7700 кубических метров. Соответственно, 15 кубических метров — это равно примерно 0,2% от общего объёма груза, который может перевозить судно, что входит в пределы допускаемой стандартной неопределённости (0,1%–0,5%).

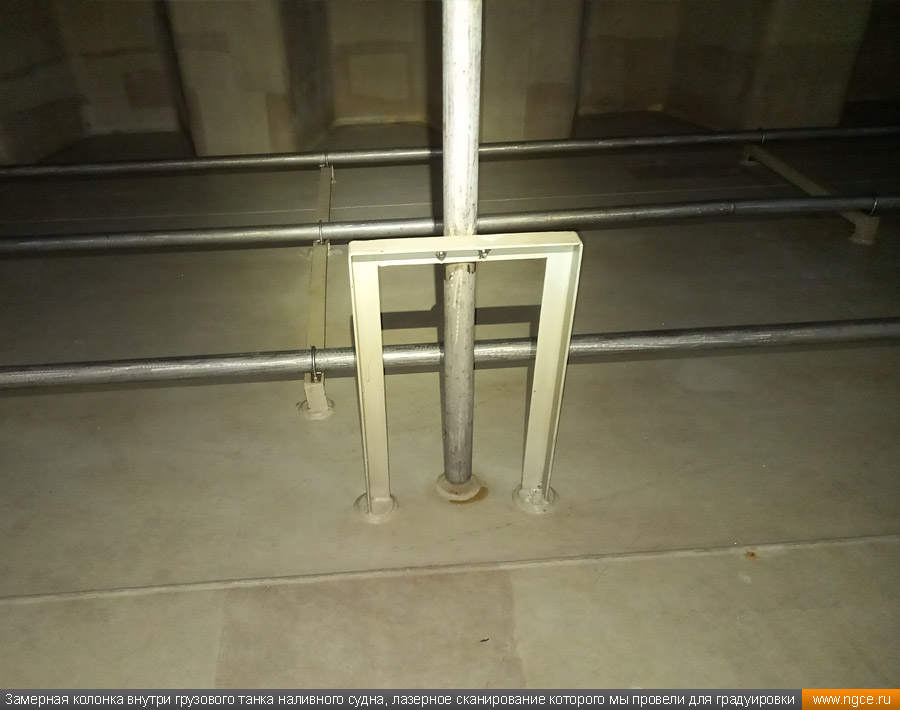

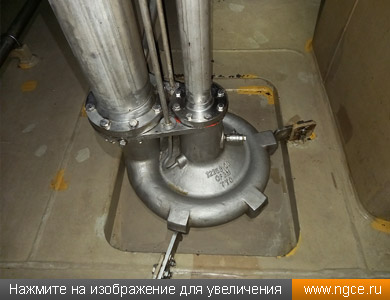

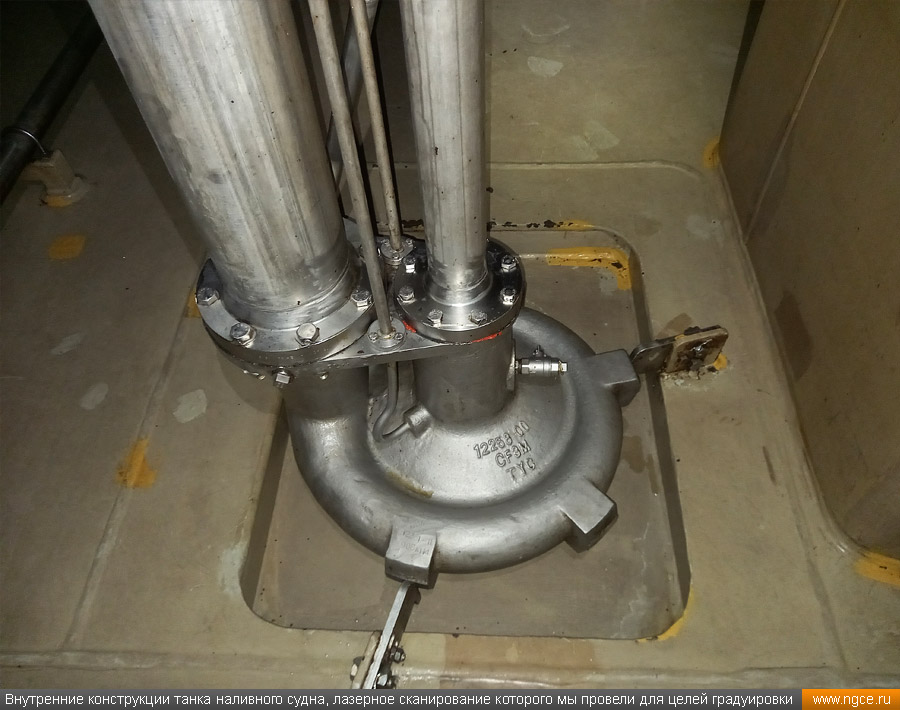

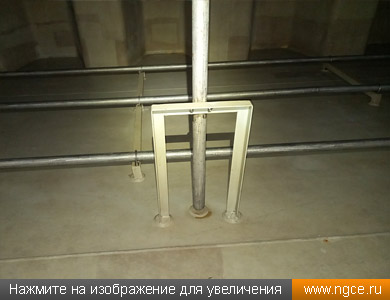

Внутренние конструкции танка наливного судна, лазерное сканирование которого мы провели для целей градуировки Замерная колонка внутри грузового танка наливного судна, лазерное сканирование которого мы провели для градуировки

Так как внутри все элементы конструкции танков и набор рёбер жёсткости были видны идеально, была достигнута очень высокая точность и скорость выполнения работ по моделированию внутреннего пространства каждого танка.

Также на точность градуировочных таблиц влияет наличие замерной колонки внутри танков, так как в данном случае рулетка с грузом опускается строго по трубе даже при довольно сильных наклонах судна (дифференте или крене). И соответственно может меняться место, в которое опускается рулетка с грузом, что влияет на правильность высоты Ullage (пустота) или Sounding (уровень взлива).

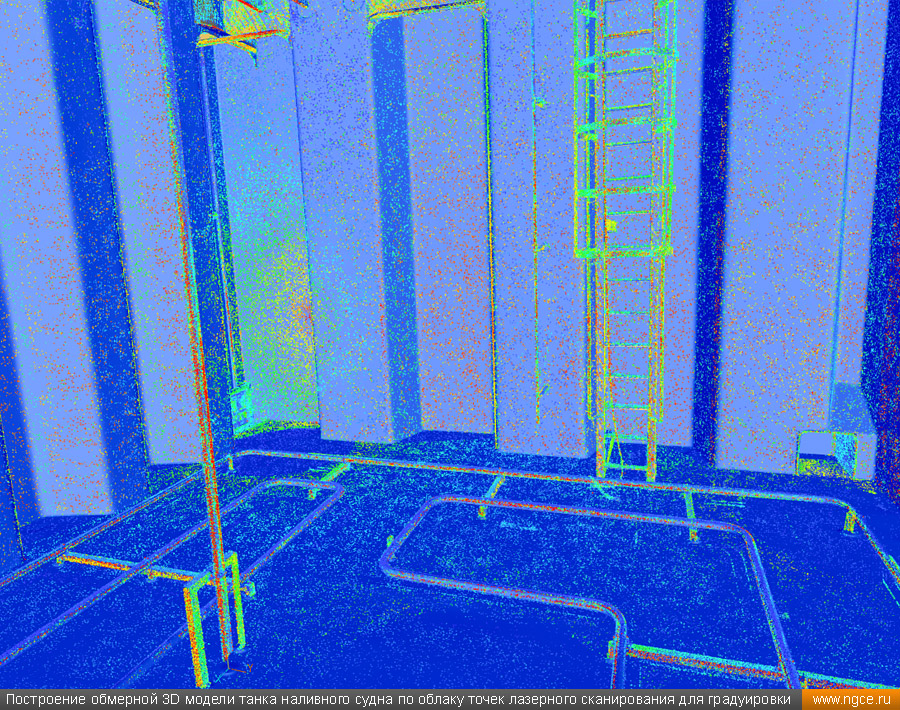

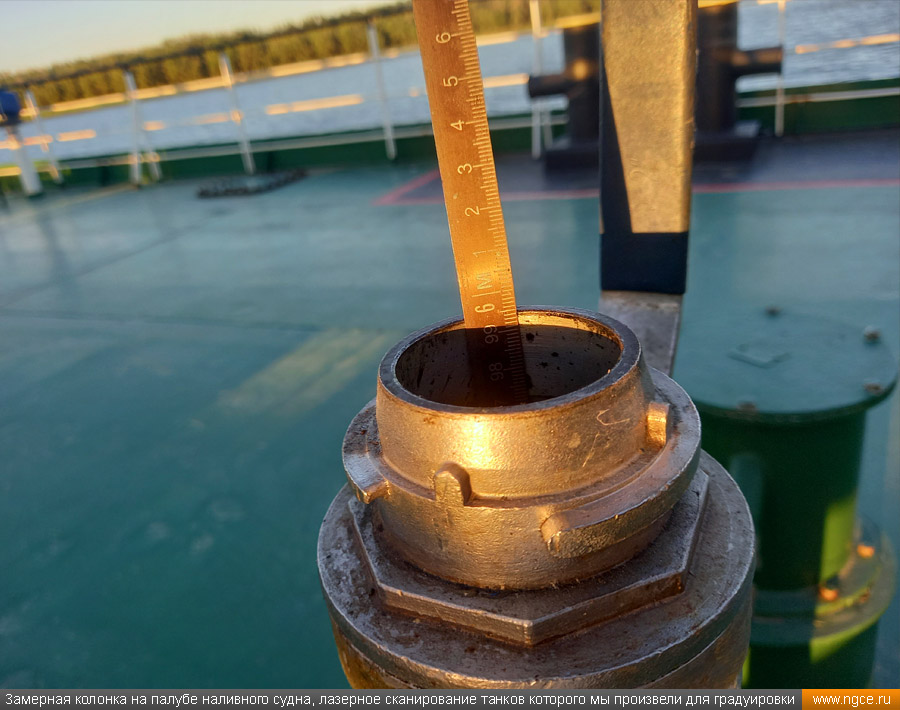

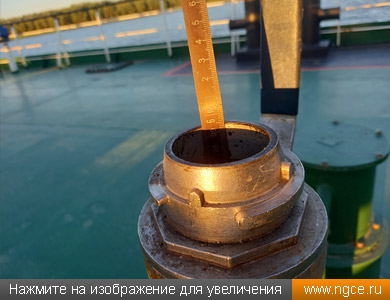

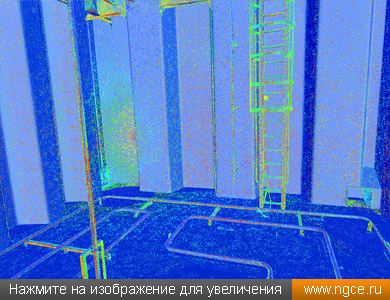

Замерная колонка на палубе наливного судна, лазерное сканирование танков которого мы произвели для градуировки Построение обмерной 3D модели танка наливного судна по облаку точек лазерного сканирования для градуировки

Составление градуировочных таблиц танков наливного судна

На стадии обработки полученных полевых данных обмерных работ по технологии лазерного сканирования нами были построены детальные обмерные модели грузовых танков, которые дают возможность вплоть до мелочей учесть все вмятины и выпучены каждого танка, а также их сложную форму и внутреннюю инфраструктуру, включая трубопроводы обогрева, что даёт возможность рассчитать объёмы с очень высокой точностью. После этого нами были составлены градуировочные таблицы для каждого из резервуаров танкера, которые и были переданы Заказчику. Также полученные калибровочные таблицы были переведены на английский язык, поскольку это судно совершает международные рейсы. Кроме этого, был выписан сертификат калибровки государственного образца на судно. Наши градуировочные таблицы показали расхождение с «судовыми» всего в 5,5 кубических метров, что весьма красноречиво подтверждает точность нашего метода проведения градуировки резервуаров.

В отличие от уже устаревшего классического геометрического метода калибровки грузовых танков, инновационный электронно-оптический метод, применяемый инженерной компанией «НГКИ», позволяет получить точные 3D модели танков с учётом абсолютно всех элементов внутреннего оснащения, неровностей стен и днища каждого резервуара. Это повышает точность калибровки в несколько раз, по сравнению с обмерами рулеткой.

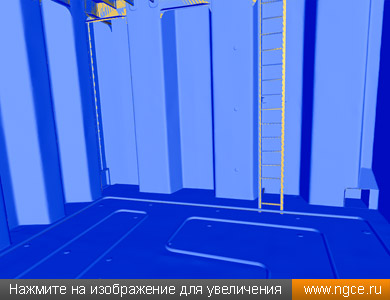

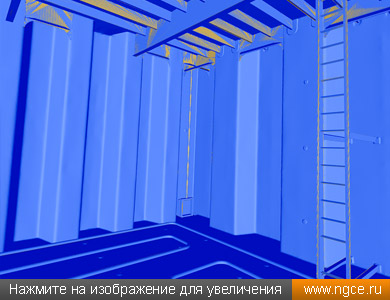

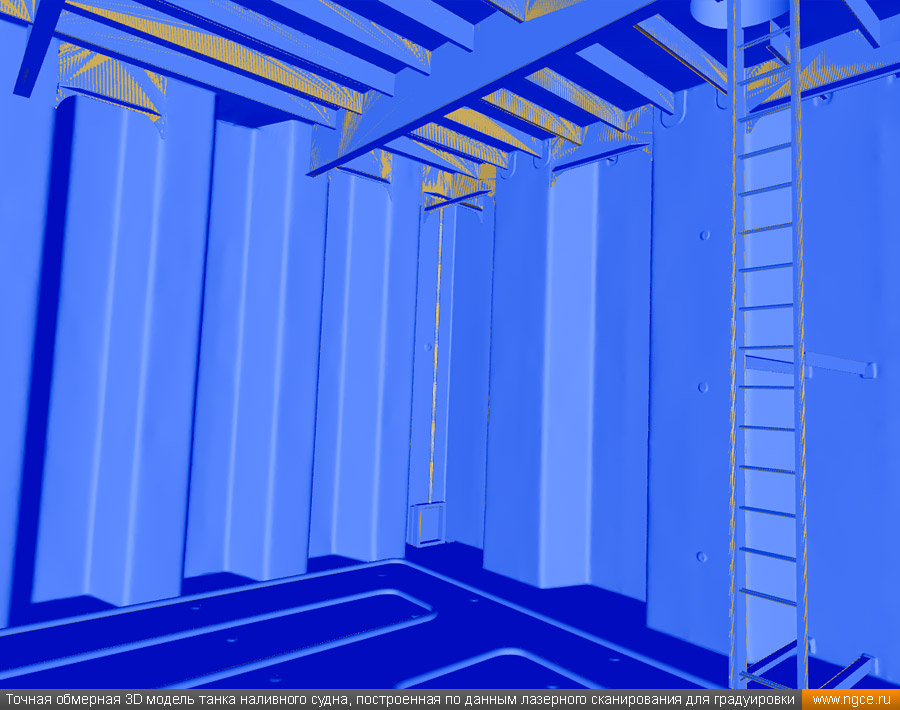

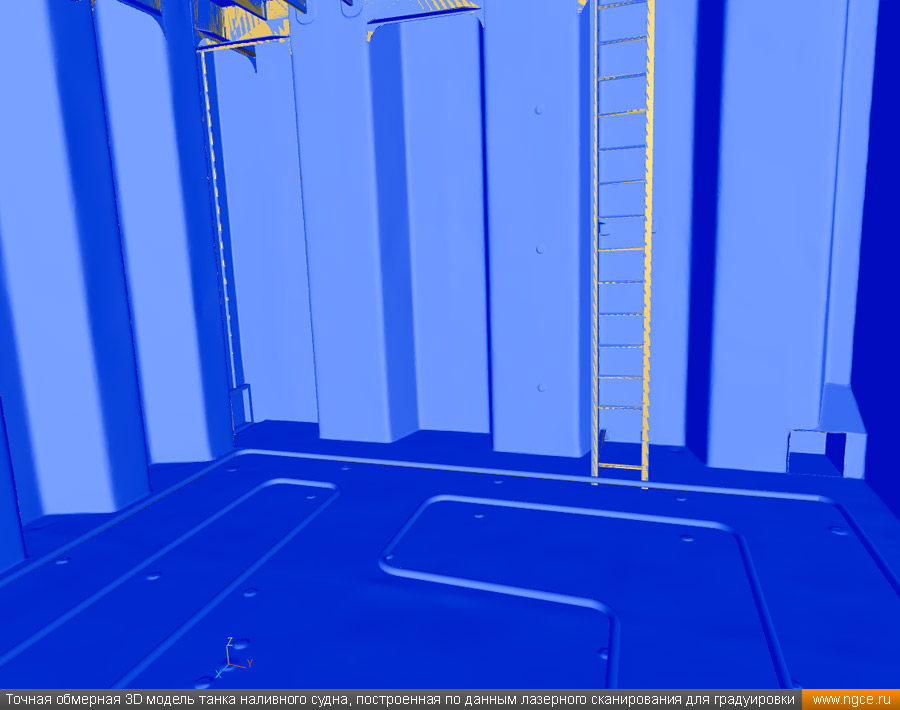

Точная обмерная 3D модель танка наливного судна, построенная по данным лазерного сканирования для градуировки Точная обмерная 3D модель танка наливного судна, построенная по данным лазерного сканирования для градуировки

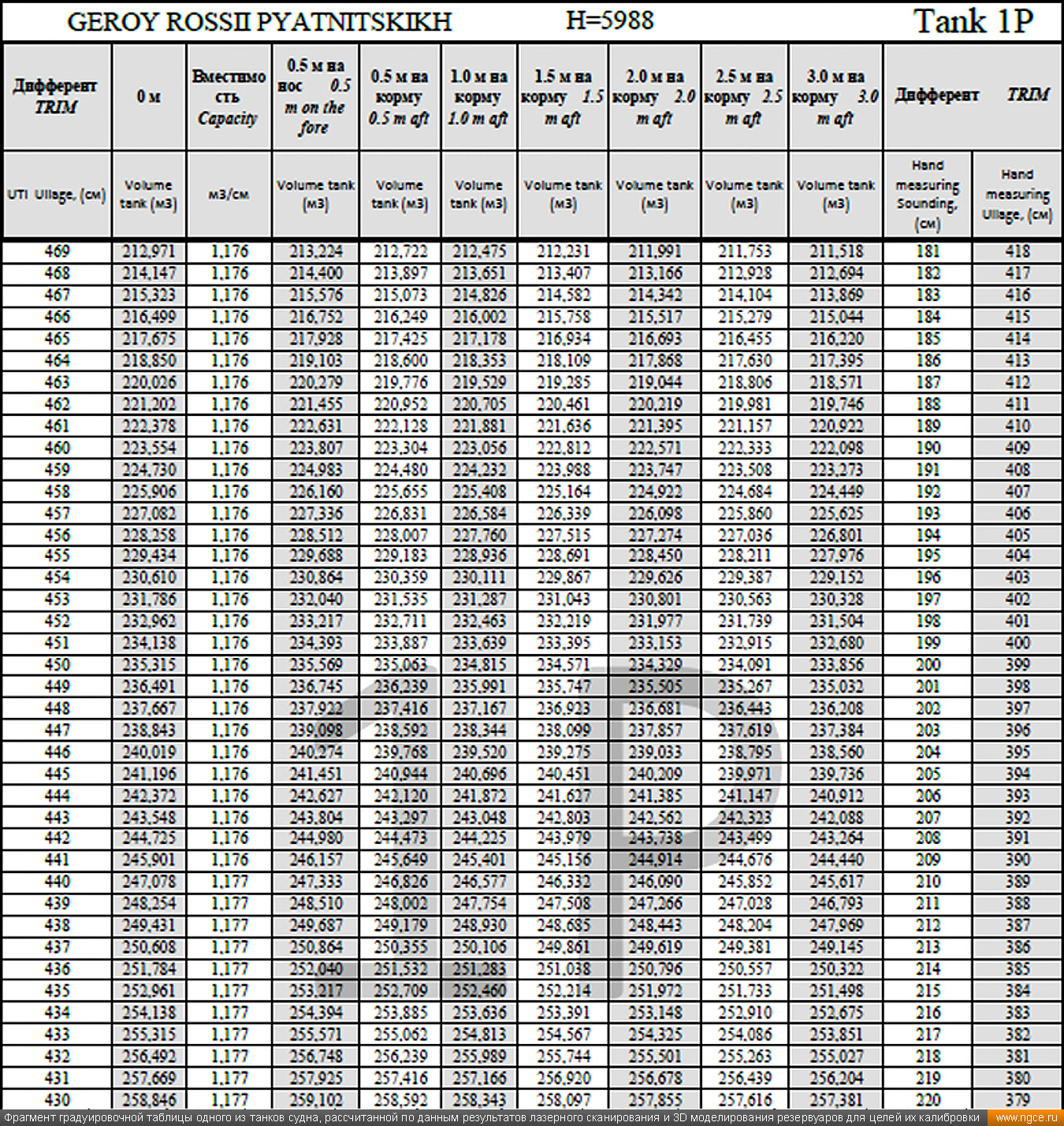

Ниже можно посмотреть пример фрагмента калибровочной таблицы танка наливного судна, рассчитанной нашими специалистами по данным лазерного сканирования и 3D моделирования судовых резервуаров в Ростовской области:

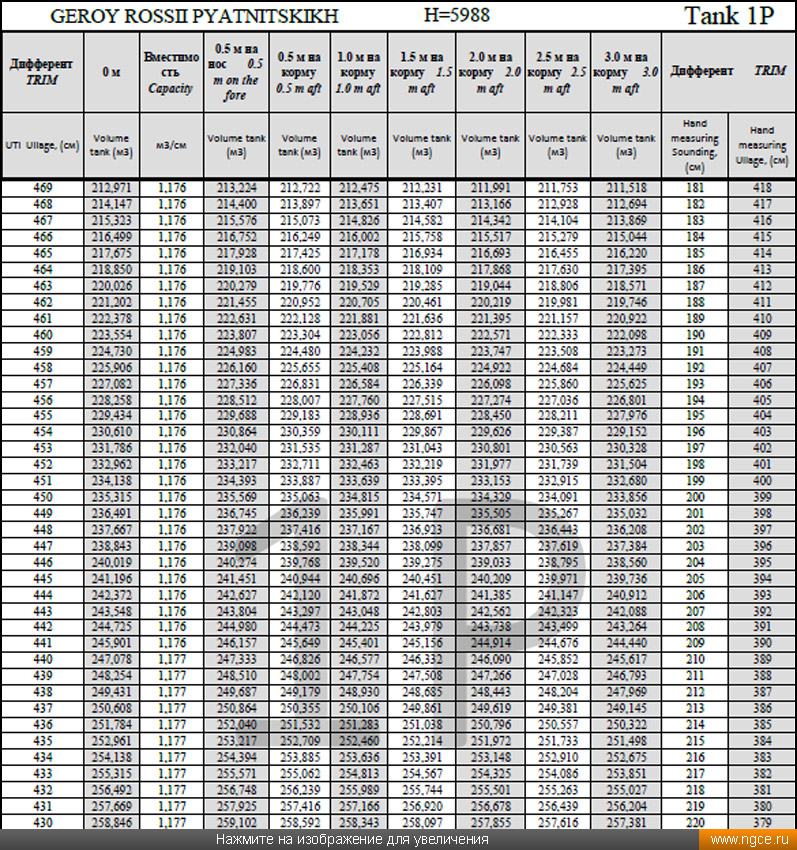

Фрагмент градуировочной таблицы одного из танков судна, рассчитанной по данным результатов лазерного сканирования и 3D моделирования резервуаров для целей их калибровки

Материалы, необходимые для оценки сроков и стоимости градуировки танков

Для точной оценки стоимости и сроков исполнения работ по градуировке и калибровке грузовых танков нам очень желательно сначала ознакомиться с чертежами внутреннего пространства этих танков, а также с их фотографиями. Без этой информации очень сложно заранее понять конфигурацию танков и реалистично оценить временные затраты на обмерные работы, 3D моделирование и построение градуировочных таблиц резервуаров судна.

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных, подземных) и калибровки трубопроводов. Градуировка резервуаров и трубопроводов производится геометрическим методом с применением технологии 3D лазерного сканирования, которая даёт возможность зафиксировать реальную геометрию резервуара или трубопровода, также учесть их внутренние детали, инфраструктуру. В результате Заказчик получает градуировочные таблицы, рассчитанные с высокой точностью. Более подробно узнать обо всех видах работ, которые выполняет наша компания в данном сегменте рынка, вы сможете на следующей странице нашего сайта:

— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
