Исполнительная съёмка на монолитном строительстве в центре Москвы

Инженерное предприятие «НГКИ» выполнило проект в центре города Москвы, в котором нашими специалистами были произведены исполнительная съёмка, создание ГРО и вынос проектных отметок. Объектом, на котором проводились данные работы, стал строящийся монолитный дом. В ходе производства работ применялись как 3D лазерный сканер, так и лазерный нивелир, а также рулетка.

Исполнительная съёмка, создание геодезического обоснования и вынос проектных отметок при строительстве этого трёхэтажного дома в центре Москвы стали небольшим проектом, оперативно выполненным нашими специалистами. На этом объекте полностью отсутствовало геодезическое обоснование.

Первый этап: лазерное сканирование объекта

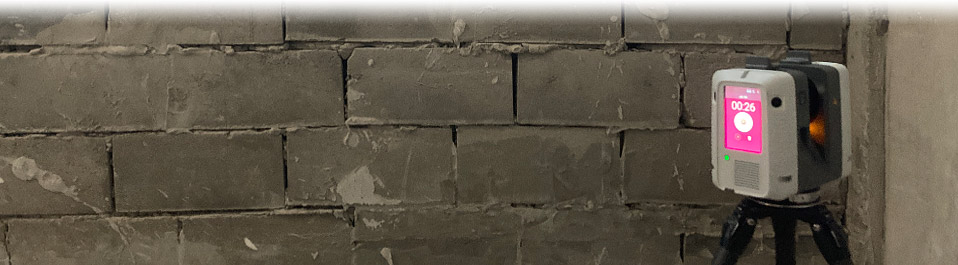

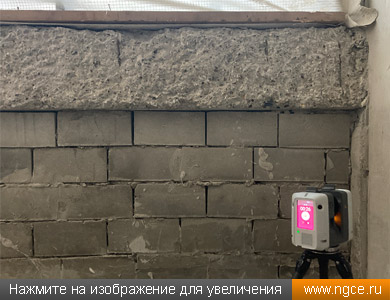

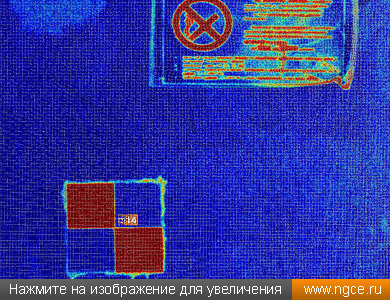

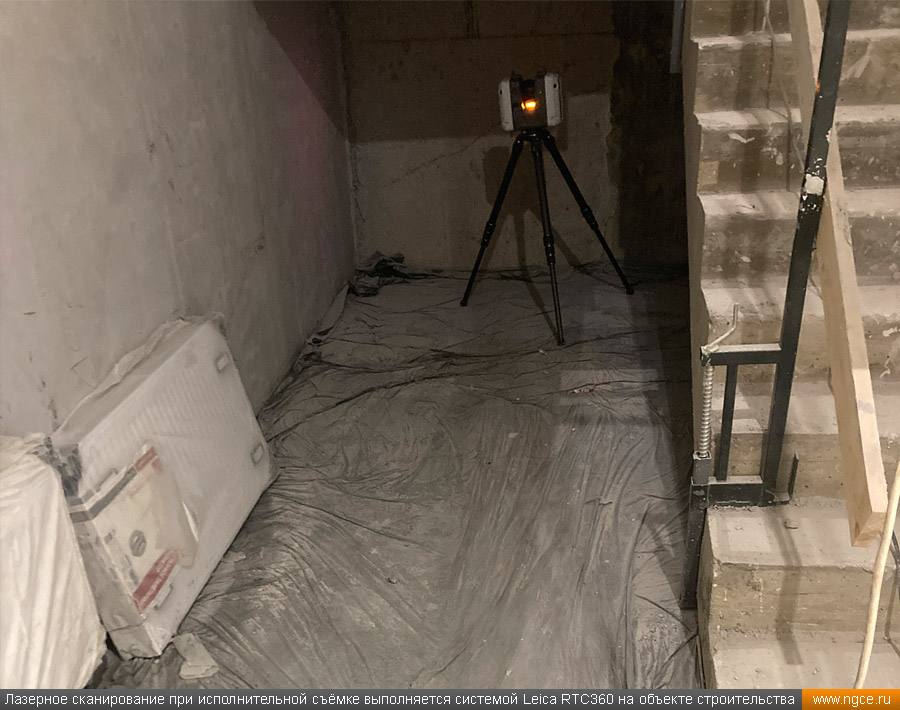

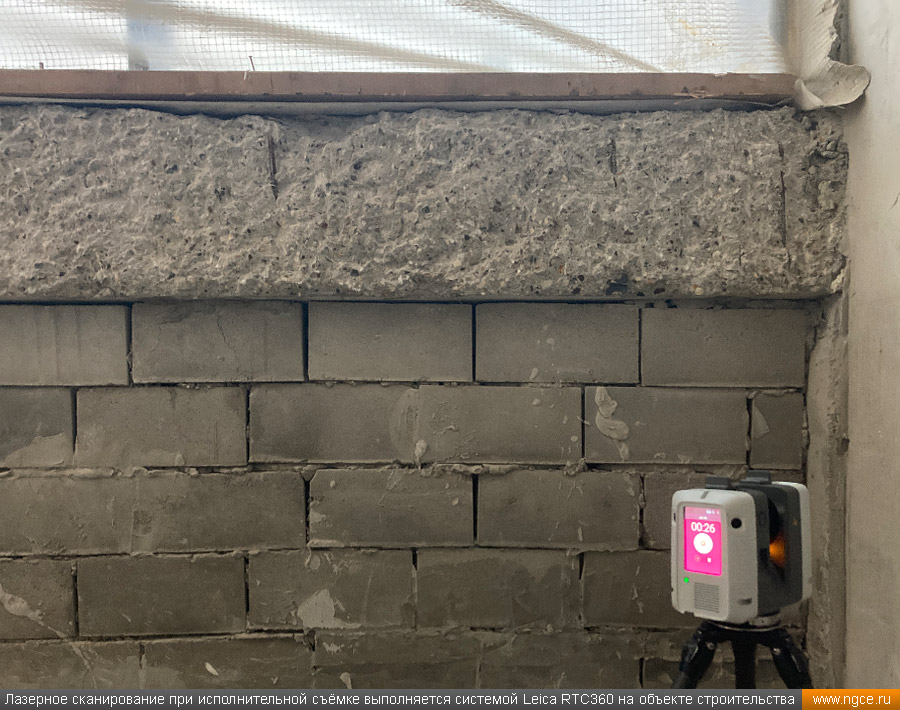

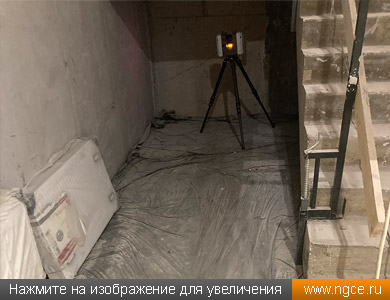

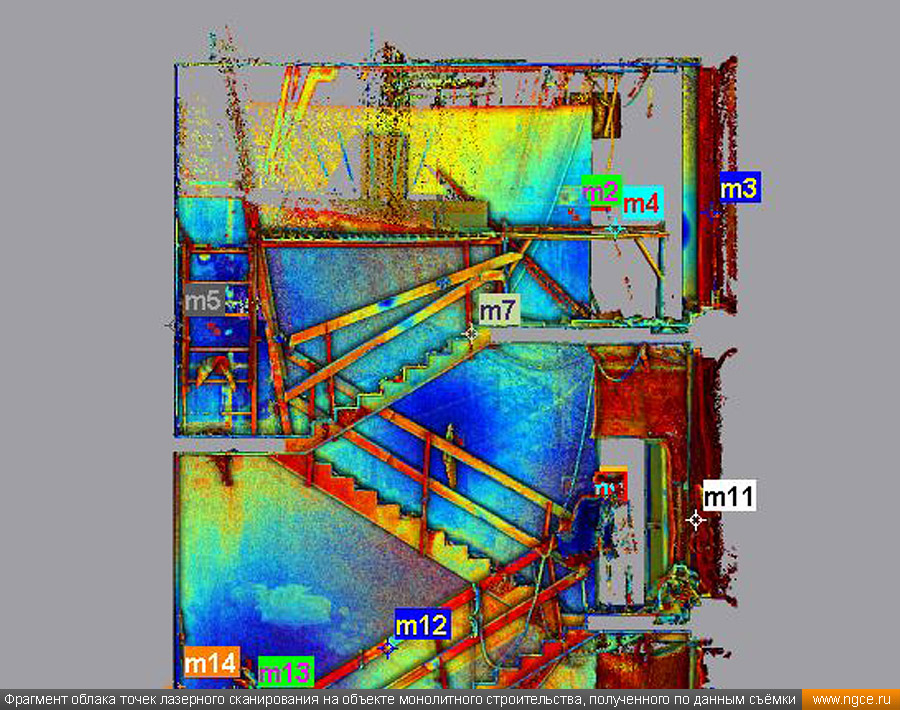

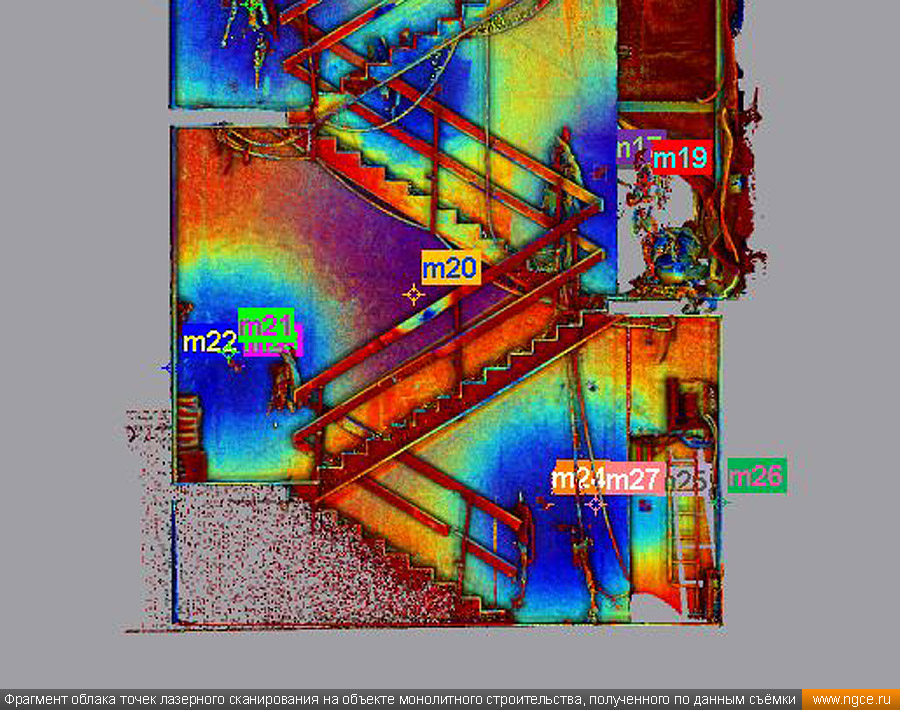

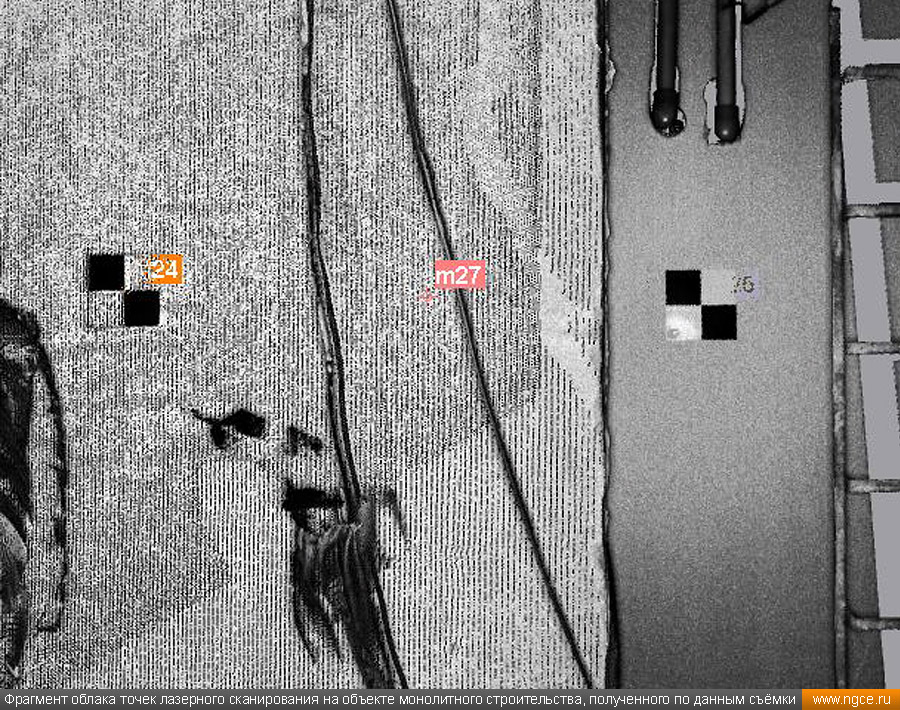

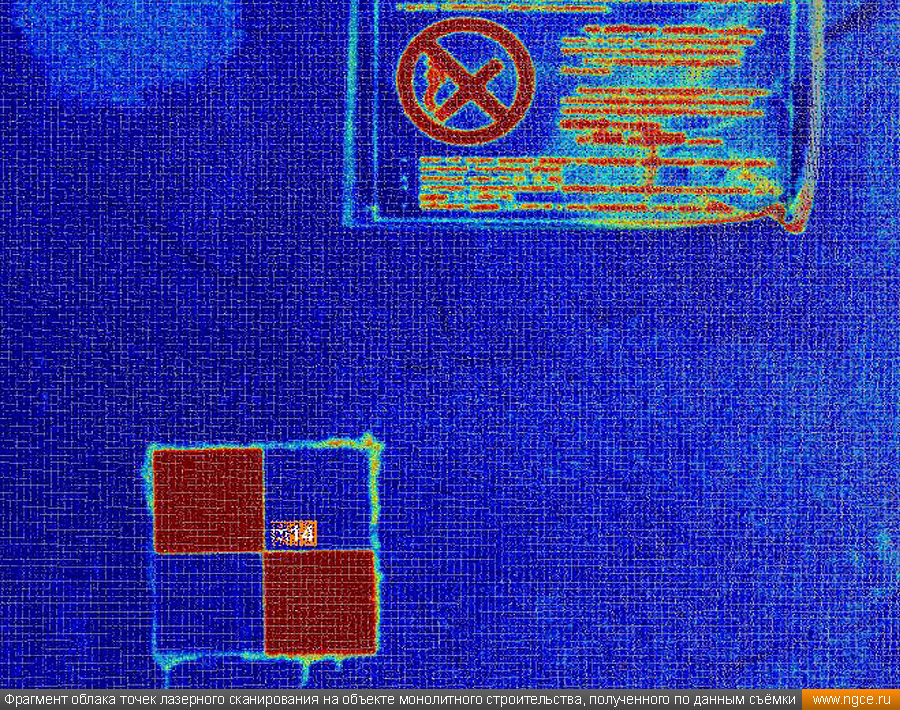

На первом этапе нашими специалистами было произведено 3D лазерное сканирование объекта и специальных марок, заранее закреплённых на стенах. Использовались пластиковые самоклеящиеся марки, дополнительно закреплённые по периметру с помощью клея. Для полевого этапа работы наши инженеры выбрали компактный 3D лазерный сканер Leica RTC360.

Второй этап: сшивка облака точек с совмещением с проектными данными

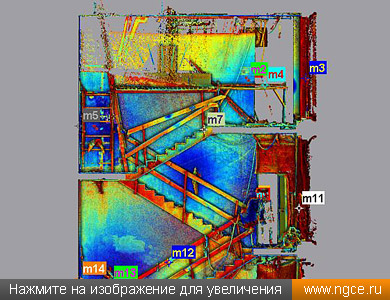

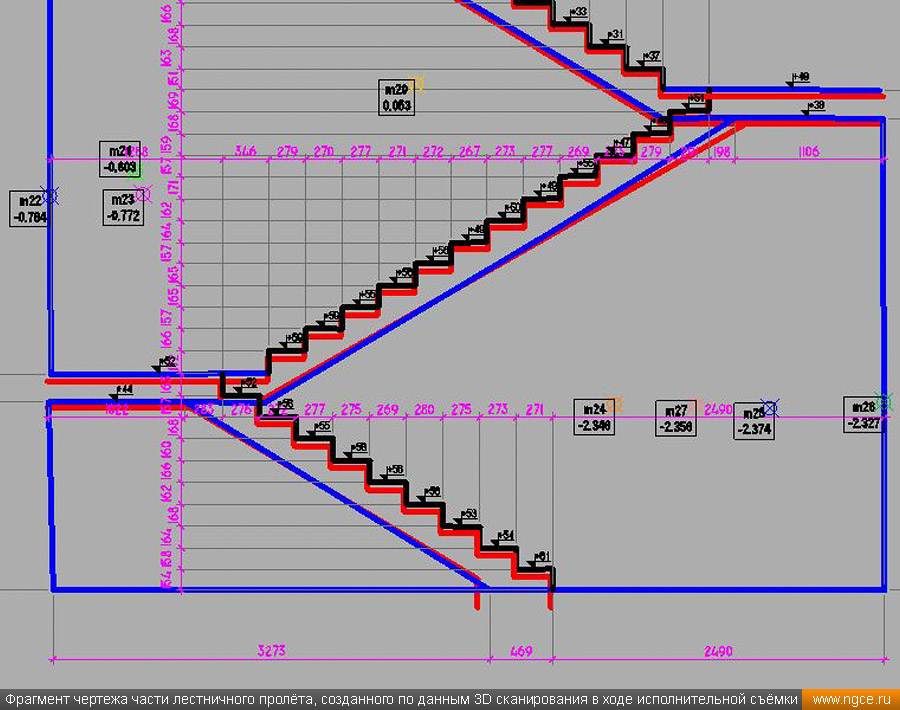

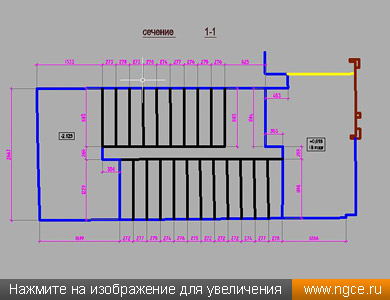

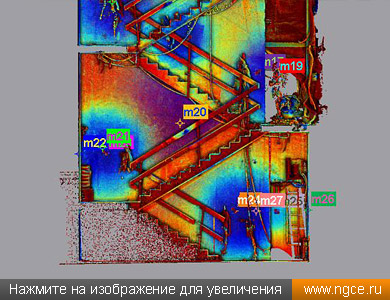

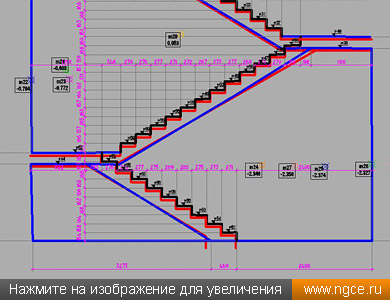

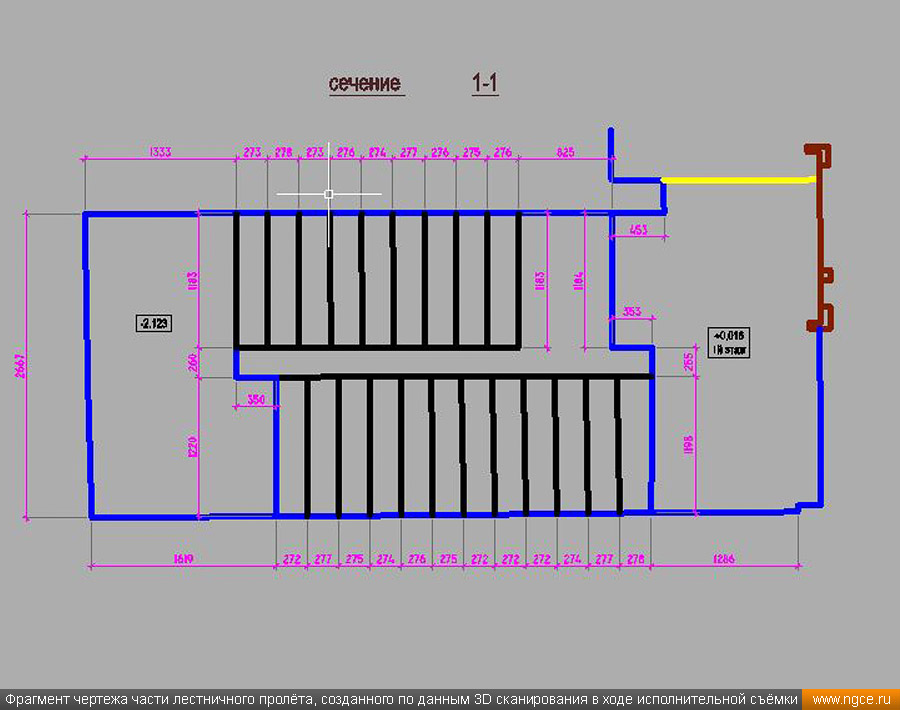

На втором этапе работ по данному проекту сшитое облако точек лазерного сканирования было совмещено с проектом здания в плане и по высоте. Совмещение показало отклонение фактических размеров от проектных. По этим данным нашими специалистами была сделана исполнительная съёмка с указанием величин отклонений в плане и по высоте.

Третий этап: пересчёт центров марок в систему координат объекта

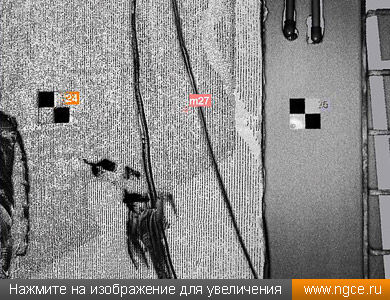

На третьем этапе работ специалисты нашей компании провели пересчёт центров марок в систему координат данного объекта. Сразу после выполнения этой операции марки призваны были служить геодезической основой для выноса проектных отметок при продолжении строительных работ.

Четвёртый этап: вынос в натуру проектных отметок

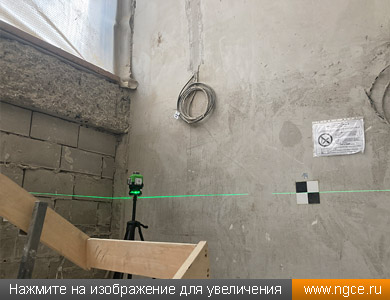

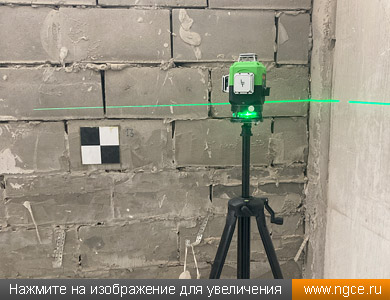

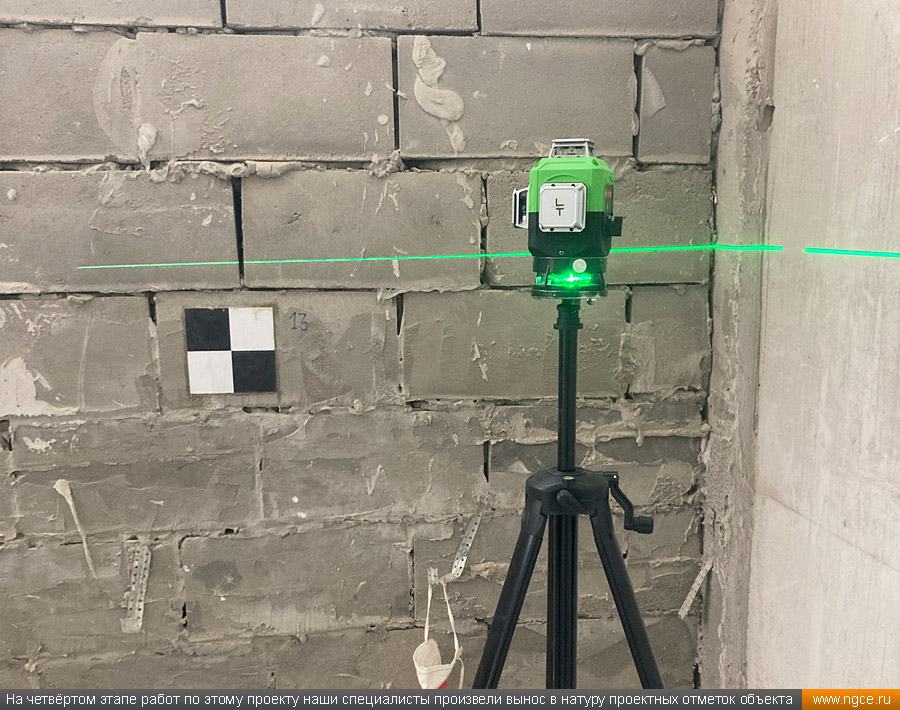

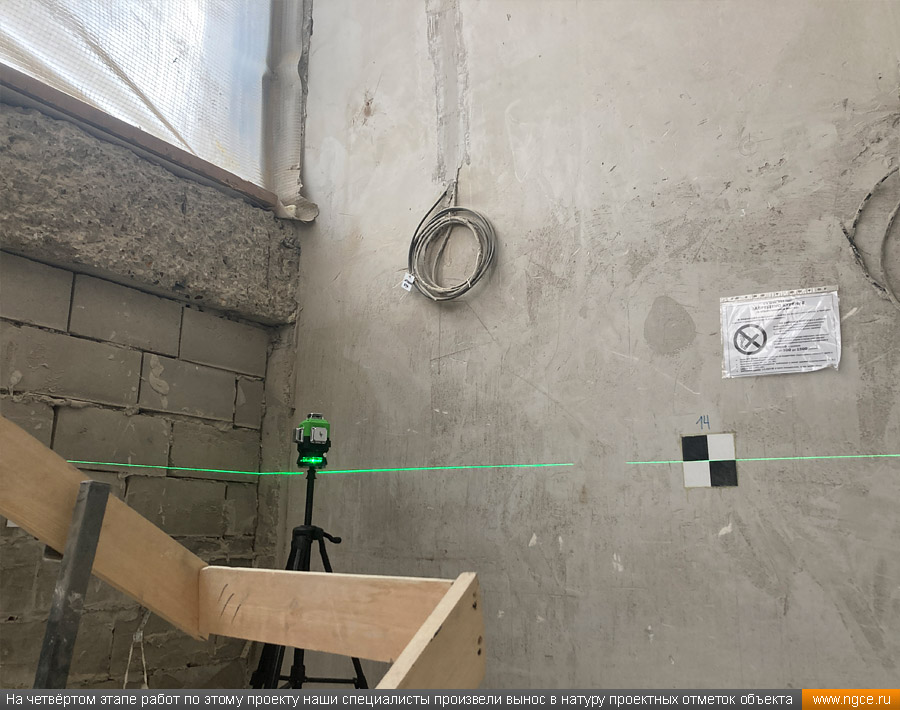

На четвёртом этапе работ по этому проекту наши специалисты провели вынос в натуру проектных отметок. В местах, указанных проектировщиком, наши инженеры вынесли проектные отметки с помощью лазерного нивелира и рулетки.

Все достигнутые результаты показали, что выбранная нашими инженерами методика производства исполнительной съёмки и разбивочных работ на данном объекте оказалась единственно правильным решением, которое далее стоит применять и для прочих объектов строительства, где отсутствует геодезическое разбивочное обоснование, ГРО.

Инженерное предприятие «НГКИ» имеет внушительный многолетний опыт проведения обмерных работ на различных объектах строительства для самых разных целей. Обмерные работы выполняются нами с применением технологии лазерного сканирования, которая позволяет с минимальными временными затратами получить точные результаты измерений в цифровой форме. Результатом обмерных работ является облако точек измерений, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или их отдельных частей, либо проводят 3D моделирование в различных форматах — это зависит от поставленной Заказчиком задачи. С более подробным описанием всех видов выполняемых нами работ в этом сегменте рынка вы сможете ознакомиться на следующей странице раздела «Услуги» сайта нашей компании:

— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
