Градуировка танков судов типа «Волгонефть», подготовка калибровочных таблиц

Специалистами инженерного предприятия «НГКИ» в городе Астрахань была осуществлена градуировка танков двух наливных судов проекта 1577, известного также как «Волгонефть». Суда типа «Волгонефть» представляют собой танкеры-продуктовозы для смешанной (река-море) зоны. Наш постоянный Заказчик обратился к нам с просьбой выполнить градуировку для двух своих судов такого типа, которые зимой прошли ремонт.

Инженерная компания «НГКИ» ещё в далёком 2004 году выполнила свой самый первый проект по градуировке танков нефтеналивного судна проекта 1577. За долгие годы работы нашими специалистами были отградуированы десятки судов типа «Волгонефть».

Градуировка танков геометрическим методом с помощью лазерного сканирования

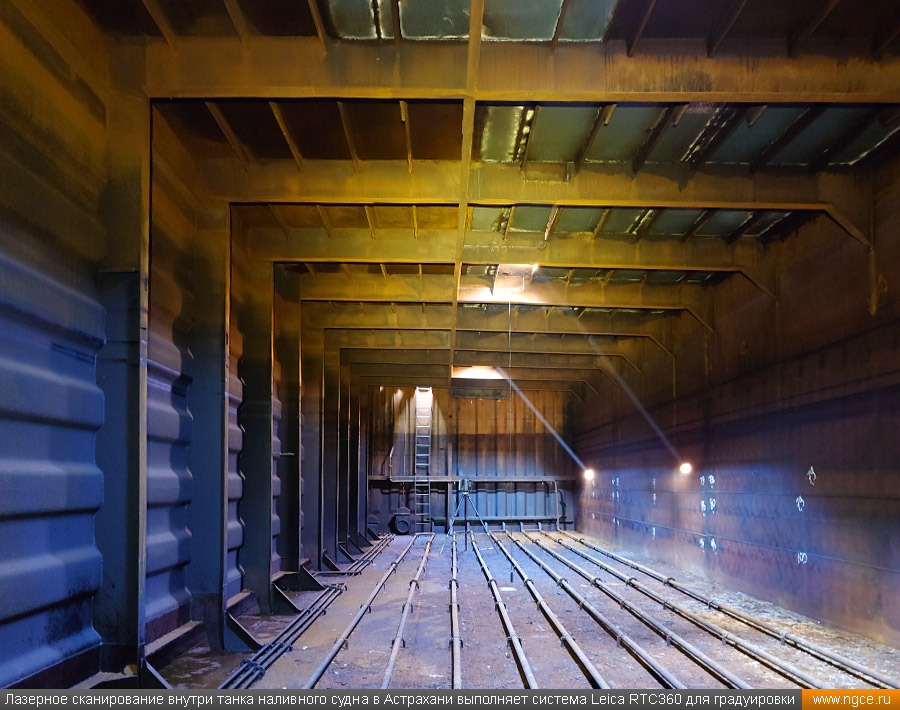

Градуировка резервуаров геометрическим методом с использованием технологии лазерного сканирования является для нашей компании обычной задачей: мы много лет осуществляем градуировку наземных, подземных резервуаров, судовых танков, а также различных типов цистерн и трубопроводов. Именно такую работу мы выполнили в Астрахани, произведя лазерное сканирование и 3D моделирование танков двух нефтеналивных судов проекта 1577, известного в народе как «Волгонефть», с составлением в конечном итоге градуировочных таблиц танков.

Нам попался классический случай, подтверждающий необходимость калибровки резервуаров именно геометрическим методом с применением лазерного сканирования, так как выполнить градуировку резервуаров объёмным методом практически невозможно, поскольку утилизировать использованную воду вместе с остатками нефтепродуктов очень дорого и не рентабельно.

Также неоспоримым преимуществом геометрического метода градуировки резервуаров с применением 3D обмеров лазерным сканером является возможность проведения полевых работ практически в любую погоду (температурный диапазон от +30°C до -15°C) и в любое время суток. Для выполнения всех необходимых обмерных работ на наливном судне и градуировки резервуаров геометрическим методом необходимо всего два условия:
— зачистка грузового танка под ветошь;
— положение судна в покое (без качки и прочих природных явлений).

Составление градуировочных таблиц танков семи наливных судов

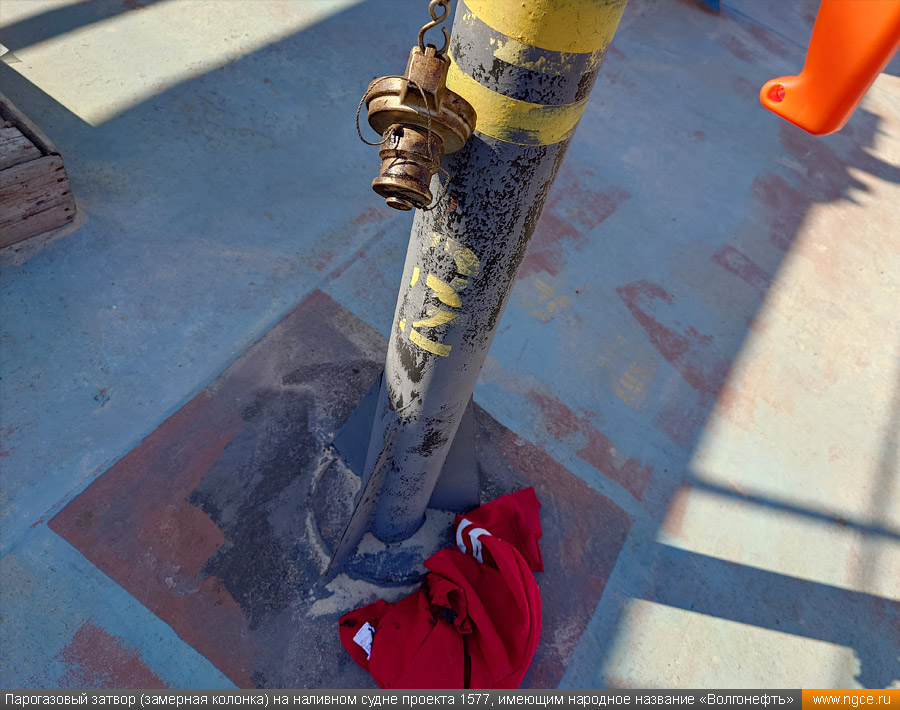

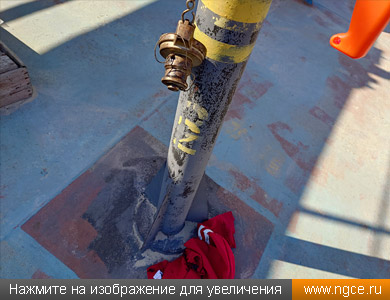

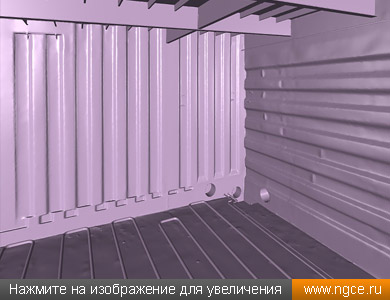

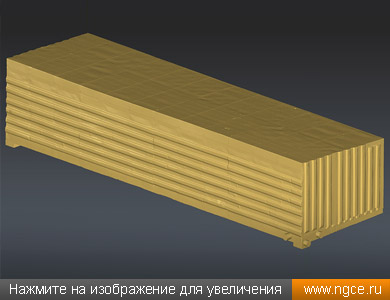

На камеральной стадии проекта после проведения обработки всех полученных полевых данных обмерных работ нами были построены детальные обмерные 3D модели грузовых танков, которые позволяют вплоть до мелочей учесть все вмятины и выпучены каждого танка, а также их сложную форму и внутреннюю инфраструктуру, включая трубопроводы обогрева, что даёт возможность рассчитать объёмы с очень высокой точностью.

Специалисты нашей компании выполнили лазерное сканирование, а в дальнейшем 3D моделирование всех грузовых танков обоих судов в кратчайшие сроки, поскольку к моменту выполнения данного проекта уже начиналась весенняя навигация.

После построения точных обмерных 3D моделей для каждого резервуара обоих нефтеналивных судов нами уже были рассчитаны и составлены калибровочные таблицы каждого резервуара, которые и были переданы Заказчику. Кроме этого, также были выписаны сертификаты калибровки государственного образца на каждое судно.

В отличие от уже устаревшего классического геометрического метода калибровки грузовых танков, инновационный электронно-оптический метод, применяемый инженерной компанией «НГКИ», позволяет получить точные 3D модели танков с учётом абсолютно всех элементов внутреннего оснащения, неровностей стен и днища каждого резервуара. Это повышает точность калибровки в несколько раз, по сравнению с обмерами рулеткой.

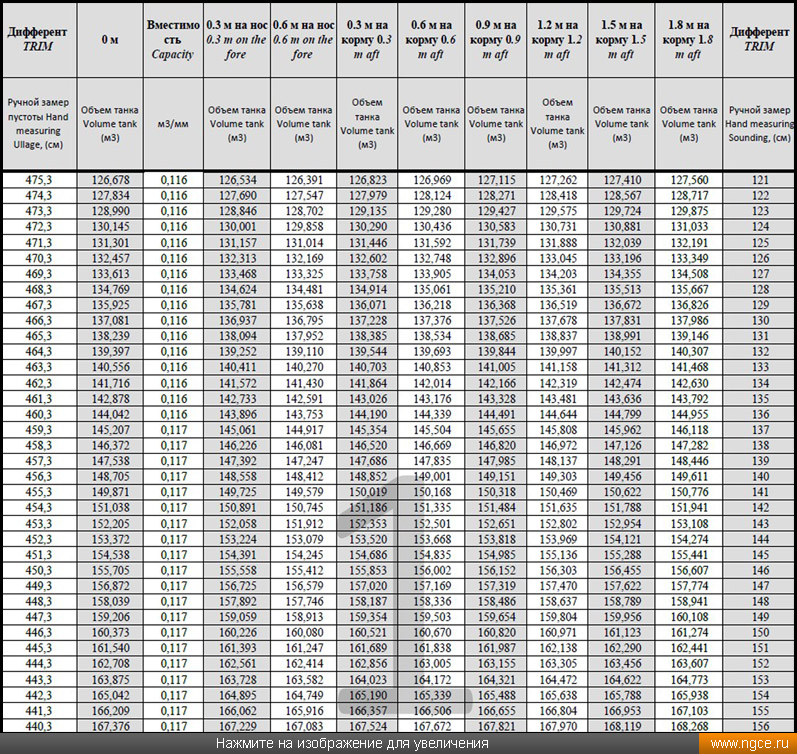

Ниже вы можете посмотреть пример фрагмента калибровочной таблицы танков наливного судна типа «Волгонефть», рассчитанной нашими специалистами по данным лазерного сканирования и 3D моделирования судовых резервуаров в Астрахани:

Материалы, необходимые для оценки сроков и стоимости градуировки танков

Для точной оценки стоимости и сроков исполнения работ по градуировке и калибровке грузовых танков нам очень желательно сначала ознакомиться с чертежами внутреннего пространства этих танков, а также с их фотографиями. Без этой информации очень сложно заранее понять конфигурацию танков и реалистично оценить временные затраты на обмерные работы, 3D моделирование и построение градуировочных таблиц резервуаров судна.

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных, подземных) и калибровки трубопроводов. Градуировка резервуаров и трубопроводов производится геометрическим методом с применением технологии 3D лазерного сканирования, которая даёт возможность зафиксировать реальную геометрию резервуара или трубопровода, также учесть их внутренние детали, инфраструктуру. В результате Заказчик получает градуировочные таблицы, рассчитанные с высокой точностью. Более подробно узнать обо всех видах работ, которые выполняет наша компания в данном сегменте рынка, вы сможете на следующей странице нашего сайта:

— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
