3D сканирование и составление градуировочных таблиц танков наливных судов

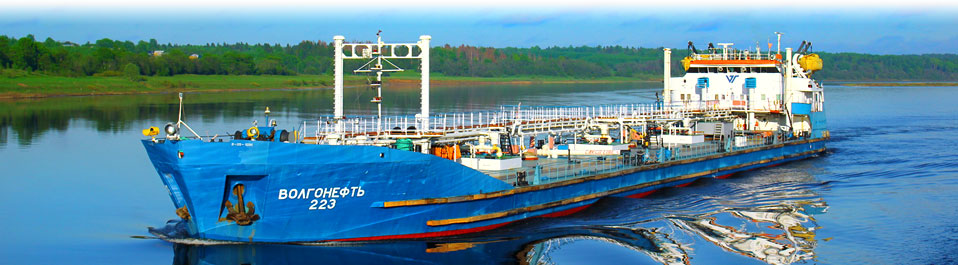

Весной 2011 года специалисты компании «НГКИ» в городах Астрахань, Тольятти и Самара выполнили точные обмеры по современной технологии 3D наземного лазерного сканирования танков десяти нефтеналивных судов, находившихся на модернизации, и произвели составление градуировочных таблиц этих грузовых танков. На каждом из танкеров было размещено по восемь танков.

К точности построения калибровочных таблиц нефтеналивных судов предъявляются высокие требования, и этот факт обусловил необходимость обязательного учёта неправильной геометрии стен танков, а также геометрии и объёмов всех вспомогательных элементов конструкций, расположенных внутри танков (трубопроводов подогрева, перегородок, заливных магистралей, замерных колонок и прочих). Именно технология лазерного сканирования позволяет выполнить данную задачу с необходимой точностью.

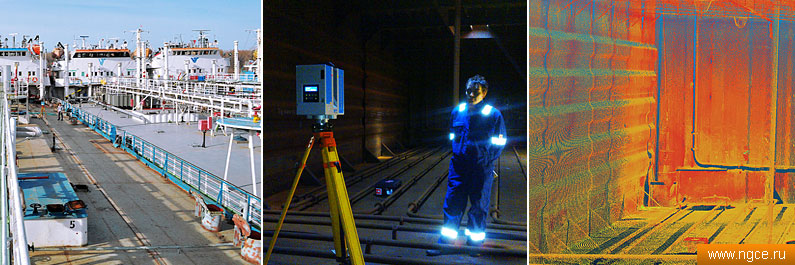

Техническим заданием также был поставлена задача точного определения геометрии танков при «малых объёмах» взлива (то есть, ниже уровня мерной пятки) и при «больших объёмах» взлива (взлив вплоть до заливной горловины). Дополнительным требованием явился учёт дифферентов на нос и корму при «малых» и «больших» объёмах взлива. Трёхмерное лазерное сканирование танков каждого судна занимало не более одного рабочего дня. Обработка данных, построение модели и составление градуировочных таблиц занимало около десяти дней работы одного инженера.

Инженерная компания «НГКИ» на протяжении многих лет, ещё с начала 2000-х годов, когда первые лазерные сканеры только начали поставляться в Россию, на профессиональном уровне занимается наземным лазерным сканированием резервуаров с целью высокоточного определения их объёмов, их калибровки и составления градуировочных таблиц. Точная градуировка резервуаров методом 3D лазерного сканирования является одним из направлений деятельности компании «НГКИ». Мы регулярно выполняем проекты по калибровке резервуаров, крупных цисцерн и нефтеналивных танков и имеем большой опыт в данном сегменте рынка.
