Обмерные чертежи и 3D модели по результатам обмерных работ
Результаты выполненных обмерных работ передаются Заказчику в согласованной единой системе координат и высот, а также в заданном формате в виде обмерных чертежей или обмерных 3D моделей.
Как правило, состав и содержание итоговых отчётных материалов определяются исходя из вполне конкретных задач, поставленных Заказчиком и необходимых для реализации намеченных планов: реконструкция или перепланировка здания или сооружения, геодезическая съёмка несущих конструкций, исполнительная съёмка фасадов, строительный контроль, съёмка для целей реставрации, восстановление исполнительной документации, иные задачи.
Обмерные чертежи
Обмерные чертежи и планы представляют собой вид чертёжной документации, в которой отображаются результаты выполненных измерений, определяющих реальные размеры, конфигурацию, форму, геометрию и прочие необходимые параметры внутренних, фасадных и несущих конструкций помещения, здания или сооружения.
В основном, выполняются следующие виды обмерных чертежей:
— поэтажные планы — планы этажей здания или сооружения, включая подвальные и
технические этажи, с привязкой конструкций к строительным осям и разделением условными условными обозначениями по материалам;
— планы перекрытий — схемы несущих конструкций перекрытий и покрытия с привязкой и указанием всех размеров сечений балок, плит, ферм;
— планы кровли — подробные планы кровли здания с указанием всех необходимых параметров;
— разрезы и сечения — поперечных и продольных разрезы и сечения с нанесением высотных отметок, привязкой конструкций и фундаментов, указанием толщин конструкций перекрытий и кровли;
— чертежи фасадов — обмерные чертежи фасадов с координационными осями, проходящими в характерных местах, с привязкой к уровню планировки и строительным осям, с маркировкой окон, дверей и панелей, с отметками уровней земли, цоколя, верха и низа проёмов, парапета, козырька над входом и иных элементов;
— развёртки стен помещений — чертежи стен внутренних помещений здания с указанием всех размеров, формы и конфигурации;
— чертежи элементов декора — крупномасштабные чертежи архитектурных или декоративных деталей фасадов здания или сооружения;
— чертежи узлов — детальные чертежи с подробной прорисовкой всех узлов опирания конструкций перекрытий (железобетонных и металлических балок и ферм) на колонны;
— чертежи фундаментов — чертежи и сечения фундаментов здания поле проходки шурфов, определение глубины заложения, ширины подошвы, привязка конструкций к полу и уровню планировки.
Все обмерные чертежи увязываются между собой, для комплекта обмерной документации разрабатывается единая система уловных обозначений и примечаний.
Обмерные 3D модели
В настоящее время активно идёт переход от 2D проектирования зданий и сооружений, реконструкции, реставрации, эксплуатации к 3D проектированию. Не только у самих проектировщиков, но, главное, и у Заказчиков проектов уже возникает чёткое понимание очень существенных преимуществ трёхмерного проектирования, поэтому классические обмерные чертежи постепенно уступают место обмерным 3D моделям.
В качестве отчётных материалов наша компания может предоставить Заказчику:
— твердотельные 3D модели — трёхмерные CAD (или САПР) модели, широко используемые для проектирования в промышленности и производстве и хранящие в себе не только визуальный образ, но также измеримую и рабочую информацию об объекте;
— полигональные mesh-модели — трёхмерные модели, состоящие из сложных полигональных поверхностей (мешей, от английского слова “mesh” — «сетка»), созданные путём полигонального или NURBS-моделирования;
— каркасные 3D модели — трёхмерные модели, состоящие лишь из линий, дуг и сегментов, не передающие полной информации об объекте, но представляющие его очертания, устройство и функциональность;
— точечные 3D модели — сшитые и очищенные от посторонних шумов облака точек лазерного сканирования.
Лазерное сканирование как лучший вариант выполнения обмерных работ

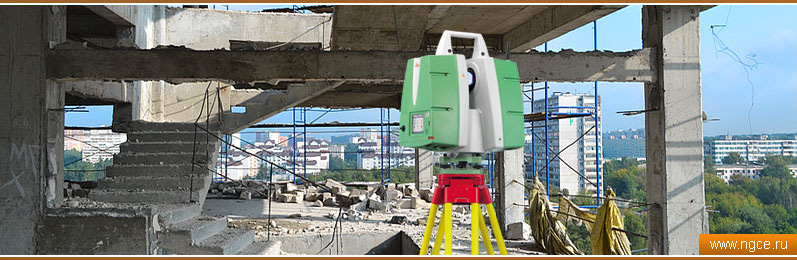

Наиболее прогрессивным методом проведения обмерных работ в настоящее время является лазерное сканирование. Явных преимуществ у 3D лазерного сканирования перед всеми остальными методами съёмки огромное множество, однако самыми главными из них являются большая оперативность, высокая точность и невероятная подробность результатов измерений. Получить необходимые данные лазерный сканер способен всего лишь за считанные секунды, а обработкой данных съёмки занимаются специальные мощные компьютерные программные комплексы, которые и выдают готовые результаты 3D сканирования — облака точек измерений, представляющие собой точечные модели объектов съёмки.
Лазерное сканирование позволяет всего лишь за несколько секунд произвести измерения десятков миллионов точек, в зависимости от установленного режима съёмки и модели сканера, что на порядки увеличивает производительность работ и снижает трудозатраты, сохраняя при этом высокую точность съёмки. В мире не существует какой-либо другой технологии, которая бы позволяла даже со сравнимой точностью, скоростью и степенью детальности собирать такие огромные объёмы геопространственной информации. Облако точек лазерного 3D сканирования содержит подробную информацию о пространственных координатах каждой точки, принадлежащей определённому объекту съёмки. После этого работа с результатами измерений проводится в специальном программном обеспечении, которое представляет собой неотъемлемую составляющую данного технологического решения.
Выполнение обмерных работ с применением технологии лазерного сканирования позволяет решать множество задач:
- производить составление обмерных чертежей любых видов;
- производить построение обмерных твердотельных, полигональных или каркасных 3D моделей объектов съёмки;
- выполнять оценку состояния строительных конструкций с учётом проектной модели;
- проводить мониторинг деформации объекта путём сравнения данных последовательно произведённых съёмок;
- производить контроль строительства и подсчёт количества строительных материалов;
- осуществлять выверку и юстировку промышленного оборудования;
- производить подсчёт объёмов сыпучих материалов и градуировку наливных резервуаров;
- создавать реалистичные трёхмерные фото-видео туры по данным обмерных работ;
- возвращаться к результатам съёмки в любое время, без необходимости нового выезда на объект.
Инженерное предприятие «НГКИ» обладает внушительным многолетним опытом производства разнообразных видов обмерных работ с применением технологии лазерного сканирования. С полным перечнем услуг, которые оказывает наша компания, вы можете ознакомиться в разделе «Услуги». Описания отдельных примеров наиболее интересных проектов вы можете посмотреть в разделе «Проекты».
