Промышленный 3D лазерный сканер с метрологической точностью

Ручной лазерный 3D сканер ScanTech KSCAN-Magic — это уникальное портативное решение для высокоточного 3D сканирования, которое обеспечивает точность до 0,02 мм и разрешение до 0,01 мм. ScanTech KSCAN-Magic — это один из самых точных портативных 3D сканеров высокого разрешения, разработанный специально для промышленных дизайнеров, инженеров, аниматоров, проектировщиков. Он идеально подходит для прецизионного 3D сканирования объектов небольшого размера с множеством сложных участков.

Портативное решение для высокоточного 3D сканирования

В самых разных сферах — от реверс-инжиниринга и проверки качества до медицины и создания приложений VR/AR, от сохранения объектов культурного наследия и реставрации до археологии и музейного дела — многие специалисты выбирают KSCAN-Magic за возможность проводить предельно точные измерения, а также за универсальность применений и простоту использования этого инновационного устройства.

Промышленная система профессионального 3D сканирования

Ручной портативный лазерный 3D сканер ScanTech KSCAN-Magic — это промышленная система профессионального 3D сканирования, ориентированная на высокоточную оцифровку объектов сложной формы. 3D сканер оснащается лазерами двух типов (синий и красный), обеспечивая измерения с метрологической точностью до 0,02 мм и отличной детализацией. Характеристики сканирующей системы позволяются с большим успехом использовать её в инспекции и контроле качества, быстром прототипировании, виртуальной сборке, промышленном дизайне, медицине, обратном проектировании (реверс-инжиниринге), анимации, компьютерной графике и в решении множества иных задач в разных сферах.

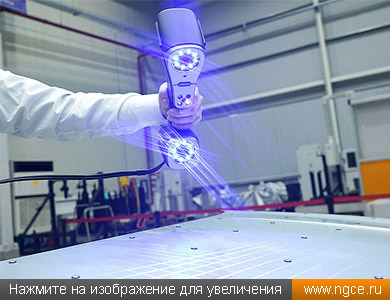

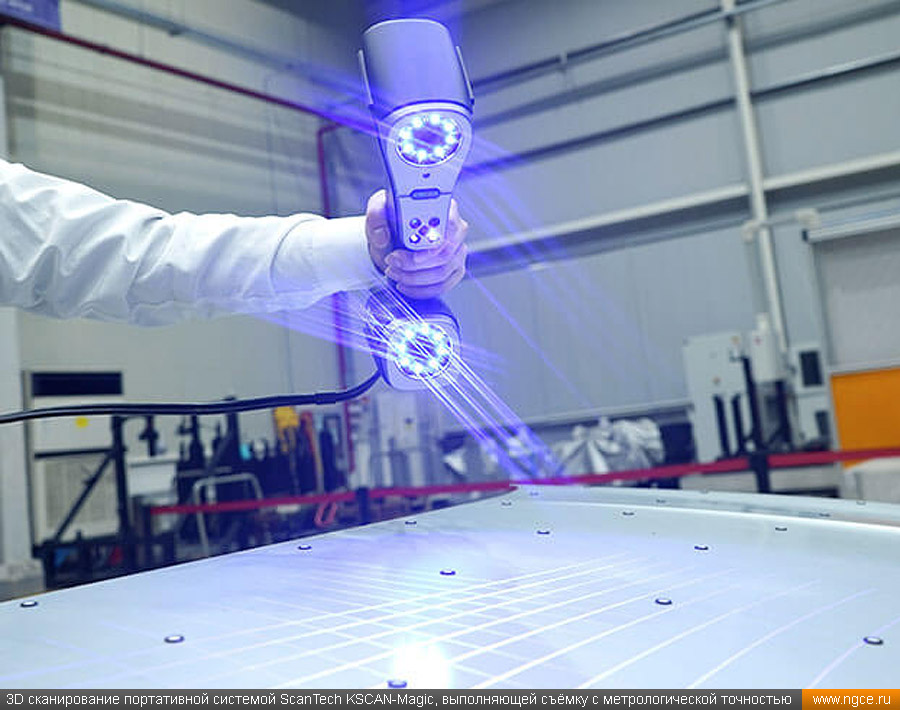

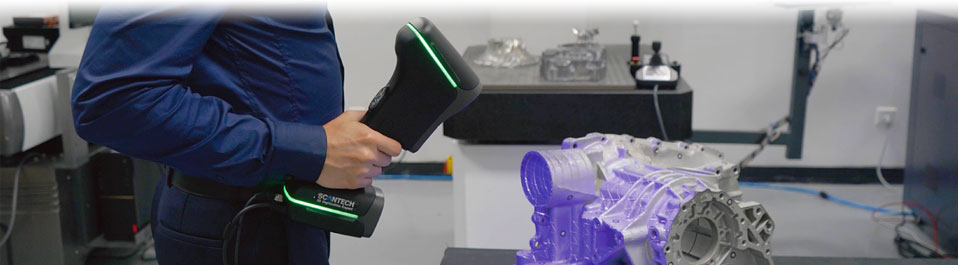

ScanTech KSCAN-Magic широко используют на производствах. Например, в технологических циклах высокоточного литья из алюминия под давлением, которое может иметь множество геометрий и мелких деталей. 3D сканер обеспечивает точность сканирования до 0,02 мм с погрешностью объёма 0,03 мм/м, обеспечивая сверхточный контроль для целей промышленности.

Максимальные точность и разрешение при компактных размерах

Портативный ручной 3D лазерный сканер ScanTech KSCAN-Magic специально разработан для создания предельно точных, детализированных 3D моделей небольших деталей или отдельных элементов крупных объектов. ScanTech KSCAN-Magic сканирует с точностью до 0,02 мм и разрешением до 0,01 мм. Он оснащён лазерным инфракрасным проектором и синим лазерным проектором с сеткой 11х11 линий, позволяющим сканировать в нескольких режимах:
— 5 режимов для сканирования большой площади в инфракрасном диапазоне с 11 перекрёстными линиями;
— перекрёстные синие лазеры для быстрого 3D сканирования;
— 7 параллельных лазерных линий для сканирования с разрешением до 10 мкм;
— 1 лазерная линия для сканирования труднодоступной геометрии, отверстий, поднутрений, пазов.

Другие особенности и преимущества 3D сканера ScanTech KSCAN-Magic

Наличие четырёх режимов 3D сканирования позволяет использовать ScanTech KSCAN-Magic для решения самых разных задач по оцифровке, контролю качества, реверс-инжинирингу. Он подойдет как для 3D сканирования больших (автомобиль, крупные детали) объектов, так и объектов среднего и малого размера. Простое переключение режимов обеспечивает оператору скорость или точность сбора данных о геометрии.

Режим инфракрасных лазеров позволяет ScanTech KSCAN-Magic сканировать большие площади за минимальное время. Эффективность достигается благодаря 41 лазерной линии и скорости сканирования до 2700000 измерений в секунду.

В режиме сверхбыстрого сканирования у данного прибора работают 17х17 синих лазерных линий. В режиме высокого разрешения уже работают 7 параллельных линий синих лазеров, и разрешение составляет до 0,01 мм. В режиме 3D сканирования больших площадей у сканера работают 11 параллельных линий инфракрасных лазеров. В режиме сканирования больших отверстий и углублений работает одна дополнительная линия синего лазера.

Конструкция 3D сканера ScanTech KSCAN-Magic

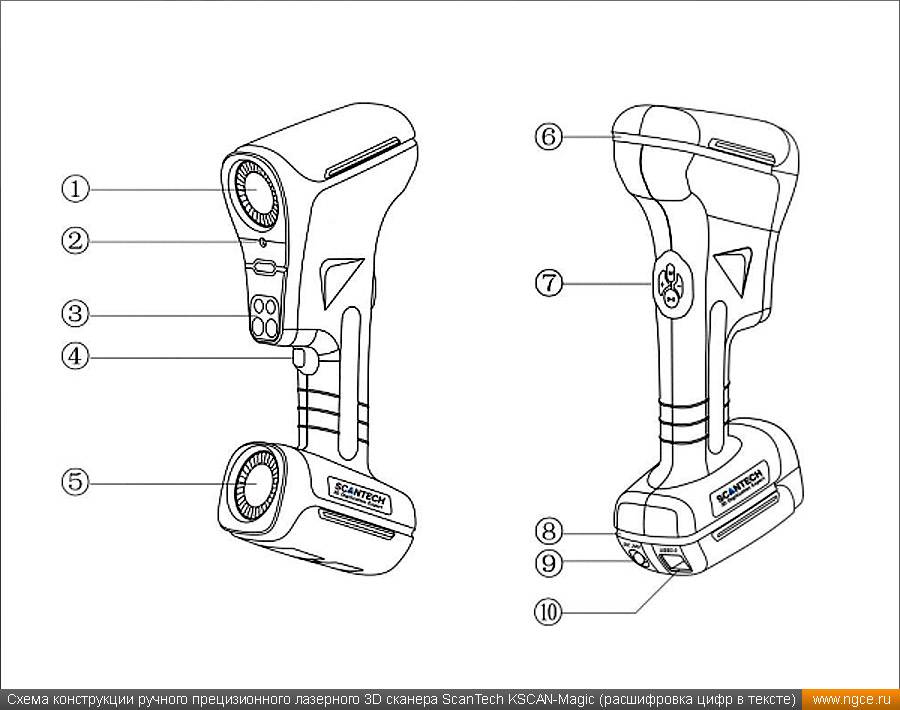

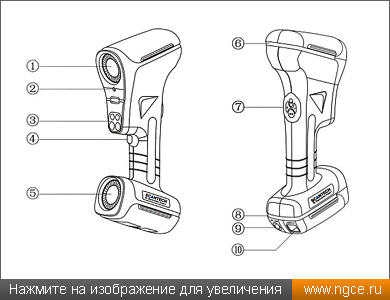

На схеме выше представлена конструкция 3D сканера ScanTech KSCAN-Magic, где цифрами обозначены следующие элементы:
1 — камера A;
2 — индикаторный лазер;
3 — лазерный передатчик;
4 — передняя кнопка;
5 — камера B;
6 — индикаторная полоса;
7 — блок задних кнопок;
8 — индикаторная полоса;
9 — разъём для подключения USB-кабеля;
2 — разъём для подключения USB-кабеля типа B.

Технические характеристики лазерного 3D сканера ScanTech KSCAN-Magic

Технические характеристики ручного высокоточного лазерного 3D сканера ScanTech KSCAN-Magic приведены ниже.

Технология 3D сканирования: лазерная триангуляция.

Сбор данных: 3D сканирование геометрии объекта путём проецирования лазерных линий.

Источник света в режиме Ultra-Fast: 17х17 линий синего лазера.

Источник света в режиме Hyperfine: 7 линий синего лазера.

Источник света в режиме Large Area: 11 линий красного лазера.

Источник света в режиме Deep Hole: 1 дополнительная линия синего лазера.

Тип лазера: CLASS II (безопасный для глаз).

Точность: до 0,02 мм.

3D разрешение: до 0,01 мм.

Рекомендуемое рабочее расстояние: до 300 мм.

Объёмная точность: 0,015 мм + 0,030 мм/м.

Объемная точность с фотограмметрией MSCAN-L15: до 0,015 мм + 0,012 мм/м.

Глубина резкости: 925 мм.

Скорость 3D сканирования: до 4150000 точек в секунду.

Зона 3D сканирования: 1440×860 мм.

Зона 3D сканирования с фотограмметрией: 3760×3150 мм.

Программное обеспечение: ScanViewer.

Поддерживаемые операционные системы: Windows 7/8/10 (64 бит).

Форматы экспорта данных: STL, PLY, OBJ, IGS, STP, WRL, XYZ, DAE, FBX, MA, ASC.

Интерфейсы: USB 3.0.

Габариты, В×Д×Ш: 315×165×105 мм.

Энергопотребление: 220 В, 50/60 Гц, 65 Вт.

Масса: 0,9 кг.

Ручной лазерный 3D сканер ScanTech KSCAN-Magic — это портативный прибор и универсальное решение для высокоточного 3D сканирования различных объектов небольшого размера с метрологической точностью до 0,02 мм и разрешением до 0,1 мм, причём области применения этой системы весьма многочисленны.
