Лазерное сканирование и трехмерное моделирование цеха по производству серы Медного завода ЗФ ГМК «Норильский Никель»

Лазерное сканирование и создание трехмерной цифровой модели цеха по производству серы Медного завода ЗФ ГМК «Норильский Никель»

Весной 2006 года нашими специалистами был выполнен масштабный проект по созданию цифровой 3D модели цеха по производству элементарной серы Медного завода Заполярного филиала ОАО «ГМК «Норильский Никель».
Цель проекта: получение исполнительной документации.
Форма: трёхмерная модель цеха, отчёт, методика работ.
Продолжительность: полевой этап — 2 месяца;
обработка, построение 3D модели — 4 месяца.
Объем работ: площадь цеха — 5600 квадратных метров;
объём цеха — 120000 кубических метров.
Ресурсы: полевой этап — 4 сотрудника;
обработка, построение 3D модели — 6 сотрудников.
Оборудование: электронный тахеометр Trimble 5600;
электронный тахеометр Nikon NPL 362;
лазерный сканер Trimble GS200;
лазерный сканер Callidus.

Целью данного проекта было построение точной трёхмерной модели участка производства элементарной серы для проектирования реконструкции технологической линии. Данные работы выполнялись в условиях действующего производства, сопровождавшегося довольно сильной вибрацией, частой сменой температуры, иногда при отсутствии оптической видимости.

Общая площадь объекта составила примерно 5600 квадратных метров, объём помещения — около 120000 кубических метров. При выполнении полевого этапа работ нашими специалистами были комплексно использованы возможности электронных безотражательных тахеометров Trimble и Nikon, а также двух импульсных лазерных сканирующих систем: Trimble GS200 и Callidus. В начале работ было развито съёмочное обоснование, привязанное к осям здания цеха. Все полученные в результате 3D лазерного сканирования материалы были объединены в общий массив точек при помощи точной геодезической привязки. Предварительная обработка данных, проверка и привязка массивов точек к локальной системе координат велась в программе RealWorks Survey. Моделирование выполнялось в среде 3Dipsos.

Результатом выполненной работы стала трёхмерная модель четырёх участков цеха предприятия, состоящая из 45035 твердотельных трёхмерных объектов и привязанная к строительным осям. Все объекты, размер которых более 5 см, — несущие конструкции, газоходы, технологические трубопроводы, оборудование и т.д., были смоделированы с учётом их деформаций и размещены по принадлежности в отдельных файлах DWG (AutoCAD).

Высокоточная 3D модель успешно заменяет собой быстро устаревающую бумажную документацию. В дальнейшем по ней можно строить сечения и разрезы в любом месте, больше не прибегая к ручному труду. Достоинством модели является максимальная наглядность исполнительной документации, которая даёт возможность вести мониторинг обновления ситуации в цеху практически одновременно с проектированием и всеми работами по его реконструкции. Цифровые данные трёхмерного моделирования можно экспортировать в программные продукты AVEVA и Plant 4D, где происходит корректная проверка на возможные коллизии, которые могут возникать при работе большого коллектива проектировщиков.

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается проведением обмерных работ на различных объектах промышленности, энергетики, транспорта и транспортной инфраструктуры. Наши специалисты при производстве обмерных работ применяют технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений. Результатом съёмки является облако точек, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. На основе данных лазерного сканирования можно как выполнять подготовку комплектов традиционных плоских обмерных чертежей, так и строить точные исполнительные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующих страницах раздела «Услуги» нашего сайта:

— «Обмерные работы и инженерные изыскания на объектах промышленности, энергетики, инфраструктуры».

Изображения:

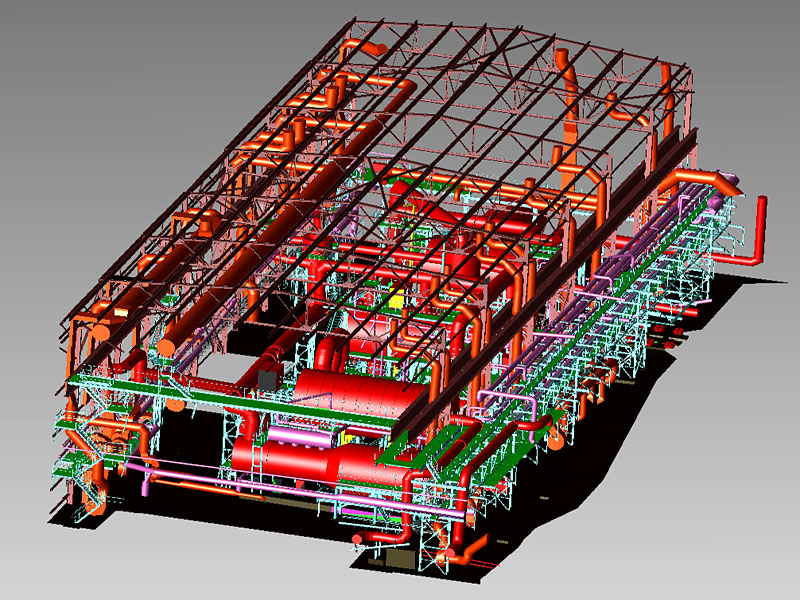

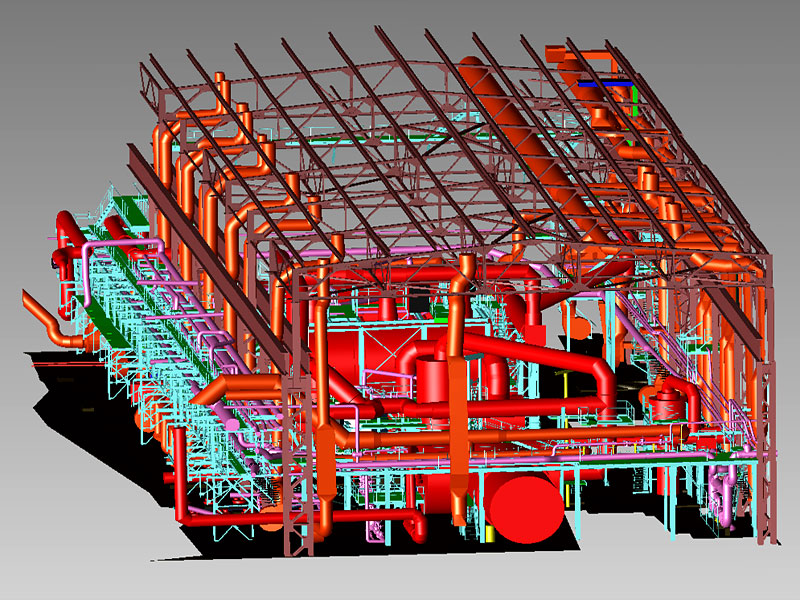

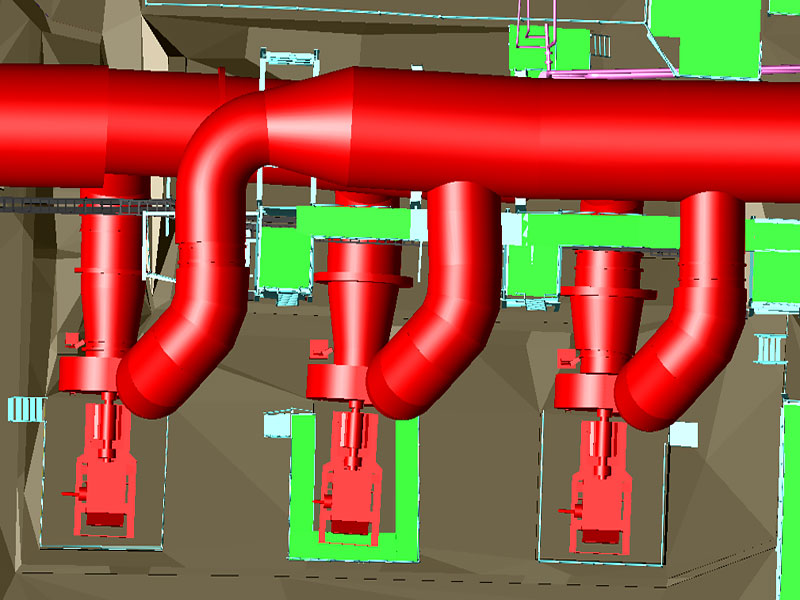

Трехмерная модель участка цеха по производству элементарной серы Трехмерная модель участка цеха по производству элементарной серы Увеличенный фрагмент трехмерной модели цеха по производству элементарной серы
