Архитектурные обмеры «Дома с атлантами» на улице Солянка в Москве методом лазерного сканирования

Точные архитектурные обмеры «Дома с атлантами» на улице Солянка в Москве

12.05.2017 г.

Специалисты инженерного предприятия «НГКИ» выполнили точные архитектурные обмеры здания в Москве по адресу улица Солянка, дом 7, более известного как «Дом с атлантами». Обмерные работы были произведены методом 3D лазерного сканирования с применением двух сканирующих систем для целей подготовки проекта реставрации этого объекта историко-культурного наследия.

«Дом с атлантами» находится на улице Солянка в центре Москвы на исторической территории Белого города урочища Кулишки и входит в состав пяти кварталов Достопримечательного места «Хитровка». Этот роскошный особняк в стиле неоклассицизм был построен для московского купца 1-й гильдии А.Д. Расторгуева в 1882 как доходный дом с чайным магазином на первом этаже. На втором и третьем этажах дома располагались четыре огромные доходные квартиры по 12–14 комнат с роскошными интерьерами, которые сдавались внаём весьма обеспеченным семьям московского истеблишмента и городской аристократии. После Октябрьской революции дом часто переходил из рук в руки, меняя жильцов, а в 1927 году был передан учреждениям здравоохранения, а ещё позднее — Академии медицинских наук СССР, оставаясь при этом жилым домом, в котором находились квартиры медицинских светил. С 1970 года в здании размещался проектный институт Министерства здравоохранения РСФСР. После распада Советского Союза этот дом опустел и постепенно ветшал, уже к началу 2000-х годов представляя собой довольно жалкое зрелище и окончательно придя в полное запустение. Несмотря на тот факт, что в 2004 году зданию был присвоен статус Выявленного объекта культурного наследия, на судьбу дома это событие никак не повлияло. Лишь в середине 2016 года, наконец, после многих лет мытарств, в доме началась подготовка к проведению работ по реставрации.

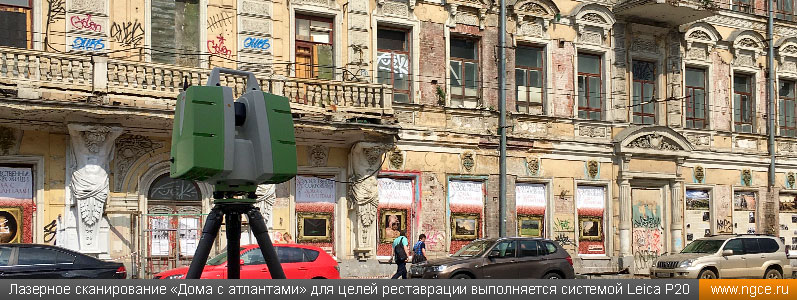

Лазерное сканирование «Дома с атлантами» для целей реставрации выполняется системой Leica ScanStation P20

Организация, которой была поручена подготовка проекта реставрации, пригласила инженерную компанию «НГКИ» для проведения обмерных работ методом лазерного 3D сканирования на всей территории здания. Мы с готовностью приняли это предложение и менее чем за две недели работы провели лазерное сканирование всех этажей, фасадов и подвалов «Дома с атлантами» на Солянке.

Для проведения обмерных работ на объекте нашими сотрудниками использовались лазерные сканеры Leica HDS6100 и Leica ScanStation P20. Наибольшие неудобства вызывала вибрация старых деревянных перекрытий верхних этажей. Полы в здании оказались снятыми на всей площади, и зачастую ножки штатива приходилось утапливать в мягкой пыли и мусоре, хотя в большинстве случаев удавалось установить его на прочных деревянных балках. Съёмка проводилась с высокой плотностью, необходимой для последующей прорисовки тонких элементов декора. Главный фасад здания, выходящий на улицу Солянка, был отсканирован с наложением текстуры от встроенной камеры 3D лазерного сканера, и его облако точек было получено в реальных цветах. Всего было сделано около 600 сканов, сшитых на камеральной стадии работ в единую точечную модель здания. Заказчику была передана сшитая и очищенная от посторонних всех шумов обмерная точечная 3D модель «Дома с атлантами» в стандартном формате для целей дальнейшей обработки и составления обмерных чертежей, необходимых при подготовке проекта реставрации.

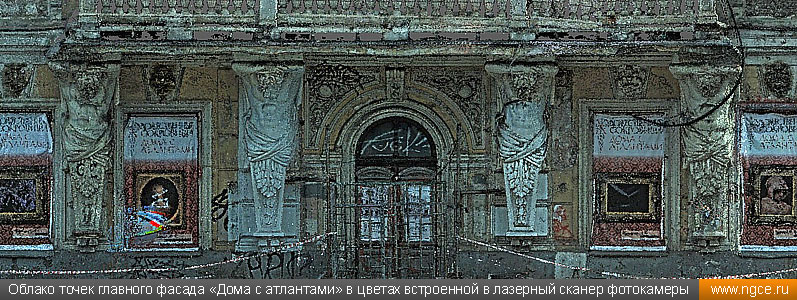

Облако точек главного фасада «Дома с атлантами» в цветах встроенной в лазерный сканер фотокамеры

Более подробное описание данного проекта вы можете найти в разделе «Проекты» нашего веб-сайта или же перейти по следующей ссылке на описание проекта: «Архитектурные обмеры «Дома с атлантами» на Солянке по технологии 3D лазерного сканирования».

Инженерное предприятие «НГКИ» обладает многолетним опытом производства архитектурных обмеров на различных объектах историко-культурного наследия и памятниках архитектуры. При выполнении обмерных работ специалисты нашей компании применяют инновационную технологию 3D лазерного сканирования, которая позволяет оперативно получать подробные, точные и актуальные результаты съёмки, на основе которых можно и составлять традиционные плоские обмерные чертежи, и строить цифровые трёхмерные каркасные, твердотельные или mesh-модели. С более подробным описанием всех видов работ, которые наша компания выполняет в данном сегменте рынка, а также с тем, что в результате получает Заказчик, вы можете ознакомиться на отдельной странице раздела «Услуги» нашего сайта, которая называется «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры».
