Лазерное сканирование и 3D моделирование скульптуры для целей 3D mapping

Инженерная компания «НГКИ» выполнила лазерное сканирование и 3D моделирование скульптуры Енисея для стенда Красноярского края на выставке «Россия» на ВДНХ.

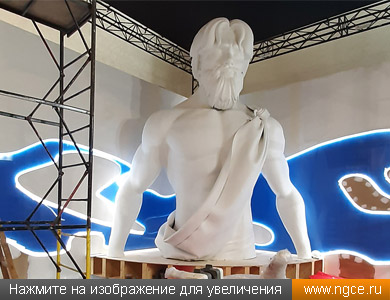

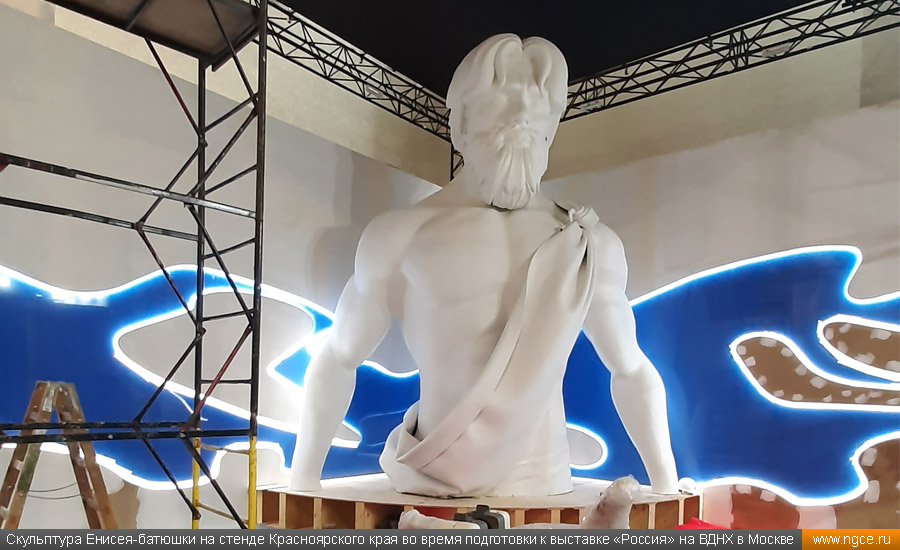

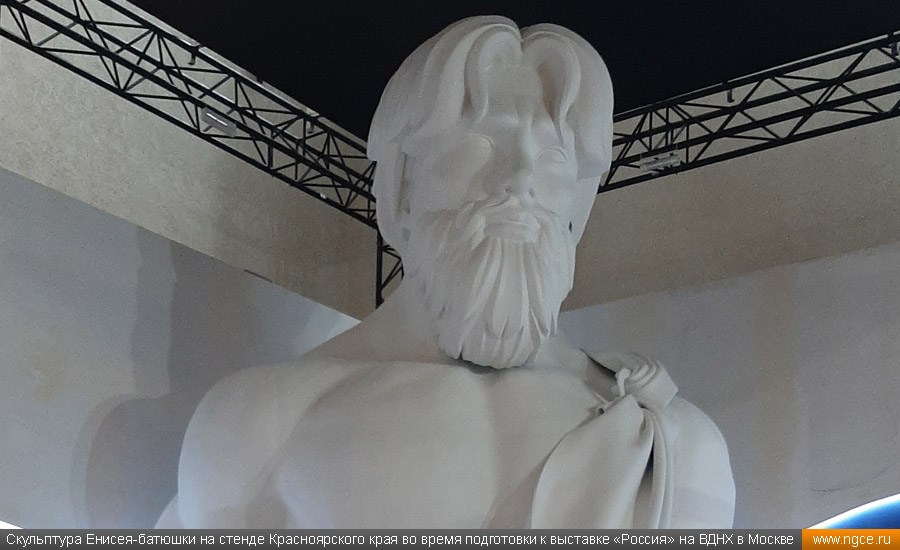

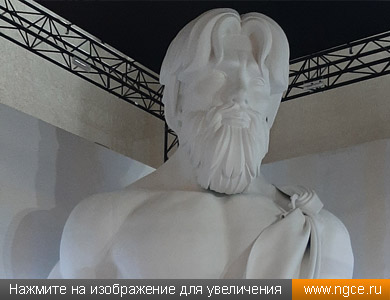

Наши постоянные Заказчики, известная московская компания по организации световых и лазерных шоу, традиционно создают контент для различных праздничных мероприятий, выставок, конференций, общественных событий. На этот раз они занимались оформлением стенда Красноярского края для выставки «Россия» на ВДНХ. Центром композиции стенда стала скульптура, олицетворяющая собой реку Енисей. На скульптуру выходящего из реки гиганта планируется трансляция изображений по технологии 3D mapping.

Технология 3D мэппинга и необходимость лазерного сканирования для неё

3D мэппинг или видео-мэппинг — современная технология проведения световых и лазерных представлений, главный принцип которой заключён в проецировании аудиовизуального или статичного изображения на какой-либо физический объект с учётом его геометрии, размеров и расположения. Чтобы в ходе подобных шоу видеоконтент транслировался на неровную поверхность объекта без ненужных искажений или же теней, постановщикам на стадии проектирования представления требуется актуальная и точная 3D модель этого объекта — так называемая «3D маска». Эта 3D маска вводится в компьютер, который затем распределяет весь необходимый контент между транслирующими изображение проекционными установками.

Для целей подготовки 3D маски требуется не только точная, но и актуальная модель объекта с учётом его состояния и с отображением различных элементов. Такую модель можно получить лишь в результате проведения архитектурных обмеров всего объекта. Из всех существующих методов производства обмерных работ только лазерное сканирование в состоянии обеспечить и высокую точность, и необходимую детальность результатов съёмки. Кроме того, технология 3D сканирования позволяет без потери в качестве произвести обмерные работы достаточно быстро, сэкономив массу времени.

Обмерные работы и построение 3D модели скульптуры Енисея

Нашим Заказчиком была спроектирована трёхмерная проектная модель скульптуры. Скульптура была изготовлена по проектной модели. Однако отклонения реальной скульптуры от проектной оказались слишком большими, что не позволило вести разработку 3D mapping контента для проецирования на скульптуру.

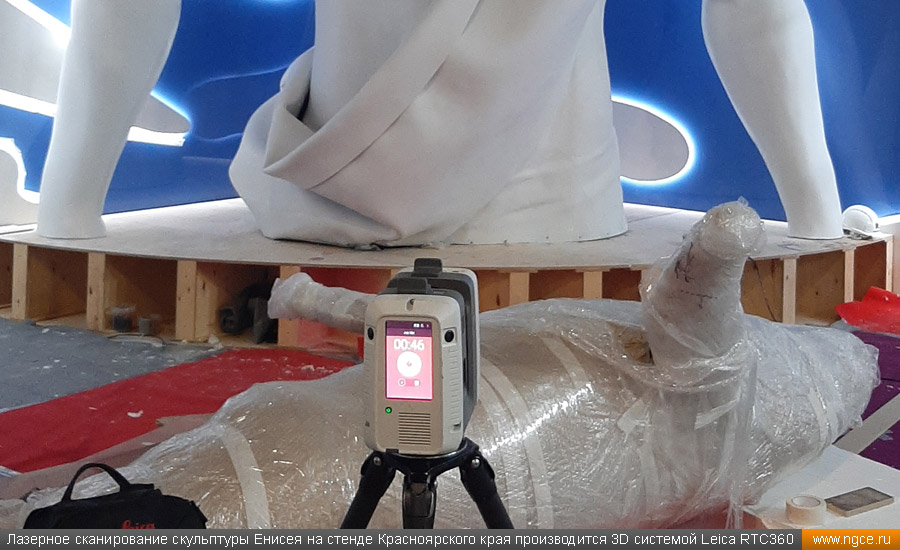

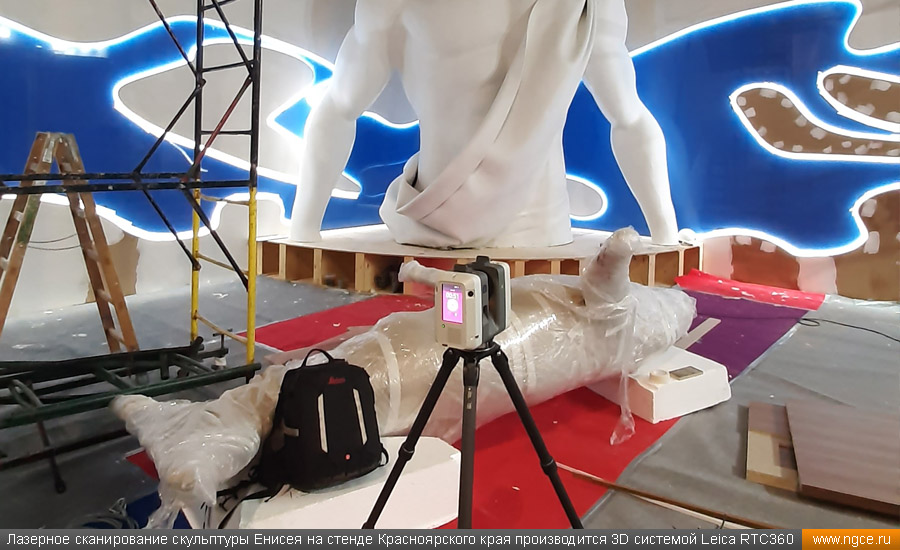

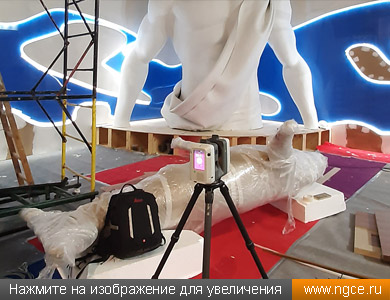

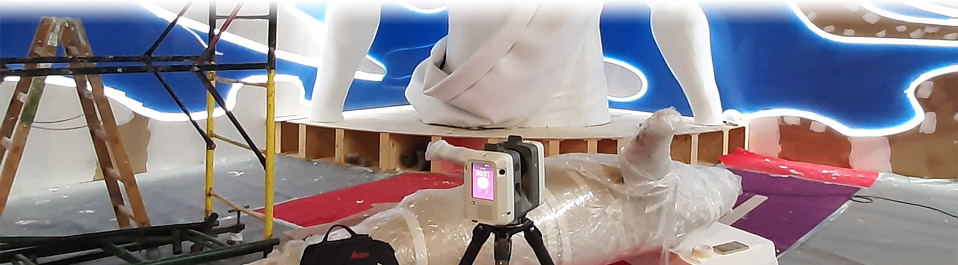

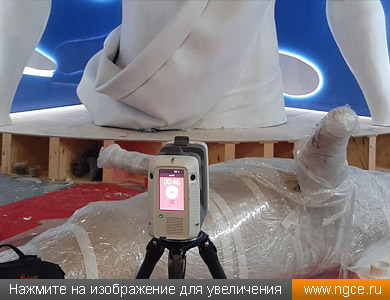

Нас пригласили произвести лазерное сканирование изготовленной скульптуры Енисея и затем построить её точную обмерную 3D модель в формате, удобном для целей 3D mapping. Обмерные работы наши специалисты выполнили при помощи системы Leica RTC360.

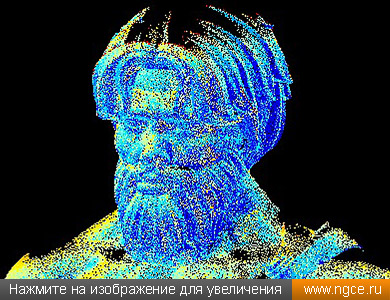

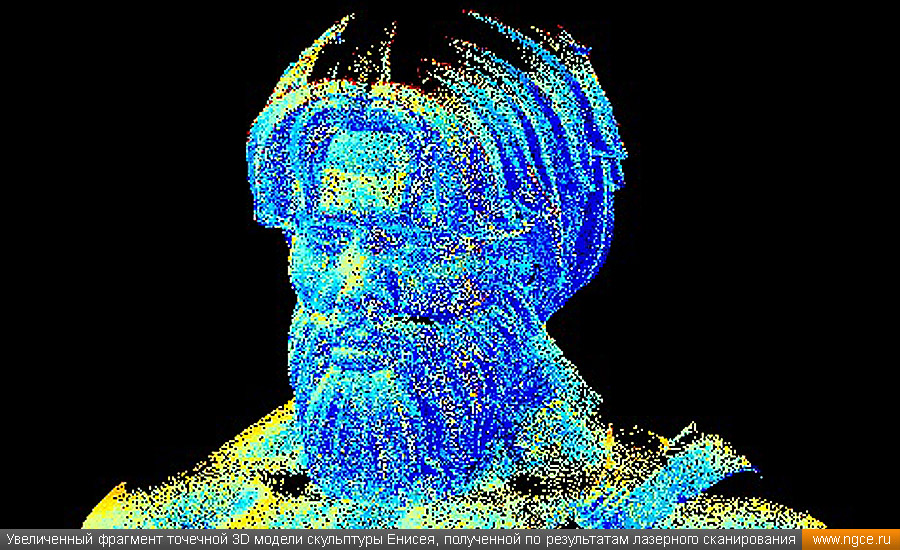

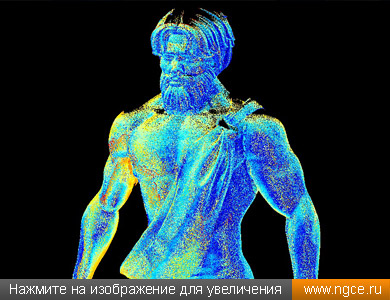

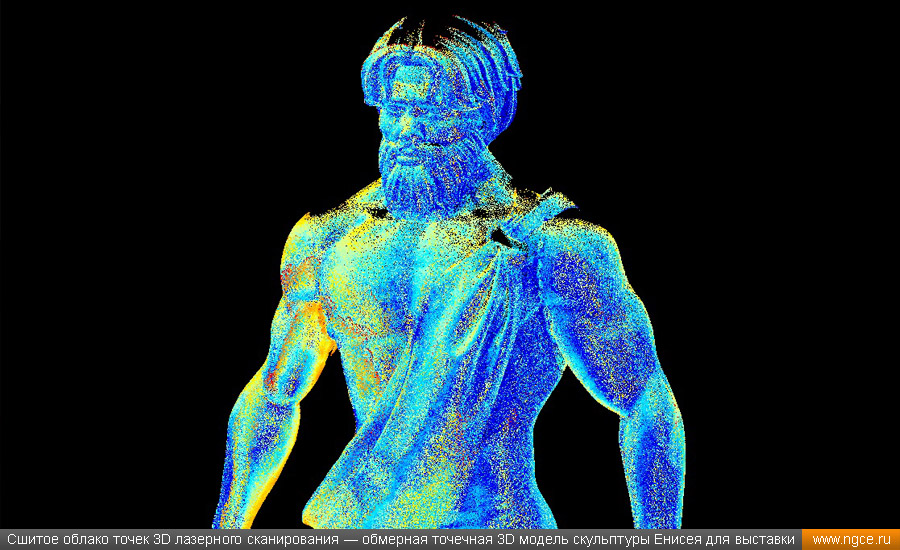

Лазерное сканирование производилось уже непосредственно в павильоне, и возможности поднять лазерный сканер над скульптурой у нас не было. Кроме того, из-за суеты монтажников стенда вокруг скульптуры во время проведения обмерных работ у нас также не было возможности получить необходимое количество стоянок 3D сканера. По этой причине на сшитом облаке точек 3D лазерного сканирования в итоге появились тени (неотсканированные места) — на затылке скульптуры, на плечах и на перевязи.

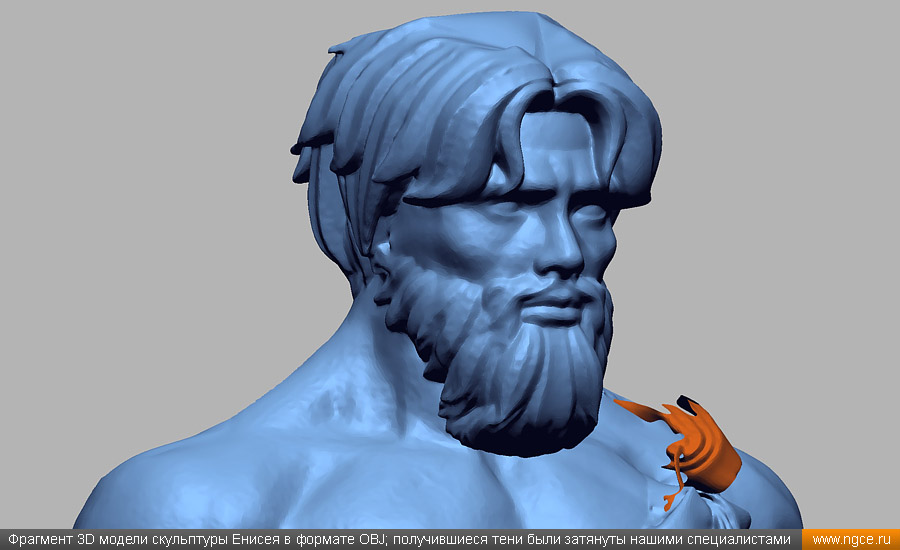

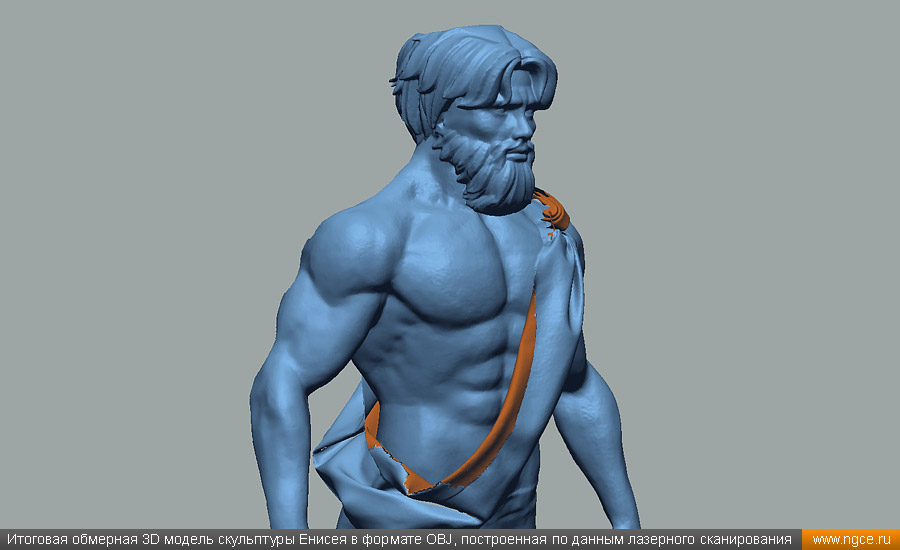

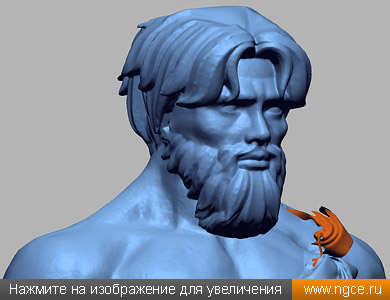

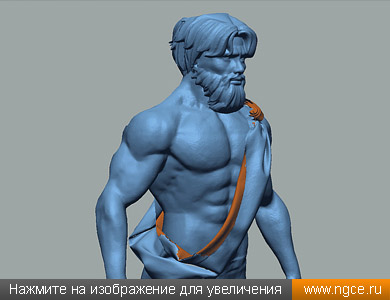

В целом нам удалось добиться результатов съёмки довольно хорошего качества, что же касается появившихся теней, то на этапе построения 3D модели наши опытные специалисты успешно затянули их. Результатом всех выполненных работ стала точная обмерная 3D модель скульптуры Енисея-Батюшки в формате OBJ, как нас и просил наш Заказчик, поскольку данный формат оказался наиболее удобен для целей 3D mapping.

Лазерное сканирование для целей 3D mapping: наши проекты

Наша компания уже много лет проводит обмерные работы методом лазерного сканирования для целей 3D-мэппинга. Вот перечень некоторых наших проектов, реализованных в этой сфере:

— Лазерное сканирование и построение 3D модели фасадов и территории Главного здания МГУ для видео-мэппинга;
— Лазерное сканирование и построение точной 3D модели Останкинской телебашни для целей видео-мэппинга;
— 3D лазерное сканирование и построение трёхмерной модели Андреевского моста в Москве для 3D мэппинга;
— Лазерное сканирование и 3D моделирование фасадов Дома Пашкова в Москве для целей 3D mapping;
— Лазерное сканирование и 3D моделирование фасадов университета в Каире для целей 3D mapping;
— Обмеры изображений на водном экране методом 3D лазерного сканирования;
— Лазерное сканирование и 3D моделирование Светлановского зала ММДМ;
— Лазерное сканирование и 3D моделирование исторического здания в Пекине;
— Лазерное сканирование и создание точной 3D модели фасада Большого театра;
— Лазерное сканирование и создание 3D модели фасадов Центрального Детского мира;
— Лазерное сканирование и создание 3D модели фасадов здания Министерства Обороны;
— Лазерное сканирование и 3D модель фасада павильона «Центральный» на ВДНХ;
— Лазерное сканирование и 3D моделирование фонтана «Золотой колос» на ВДНХ;
— Лазерное сканирование и 3D моделирование фасада павильона «Космос» на ВДНХ;
— 3D сканирование и моделирование Зала Славы музея Великой Отечественной войны на Поклонной горе;
— 3D сканирование и построение точной модели главного фасада театра Российской Армии для видео-мэппинга;
— Обмеры проекционного купола планетария в Санкт-Петербурге;
— Создание 3D модели зала музея Современной истории России для 3D мэппинга.

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на различных объектах современного строительства, архитектуры, историко-культурного наследия с применением инновационной технологии 3D лазерного сканирования. По полученным данным обмерных работ наша компания проводит подготовку традиционных плоских чертежей или выполняет построение трёхмерных каркасных, твердотельных или mesh моделей объектов съёмки или же их отдельных частей — в зависимости от поставленной Заказчиком задачи. Кроме того, уже несколько лет наши специалисты также производят съёмку и 3D моделирование разнообразных объектов для целей проектирования лазерных и световых шоу по технологии видеомэппинга, в том числе для московских международных фестивалей «Круг Света», различных выставок, праздничных мероприятий, концертов. С подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы можете ознакомиться на следующих страницах раздела «Услуги» нашего сайта:
