Обмеры коттеджа, 3D моделирование и подготовка чертежей для дизайна

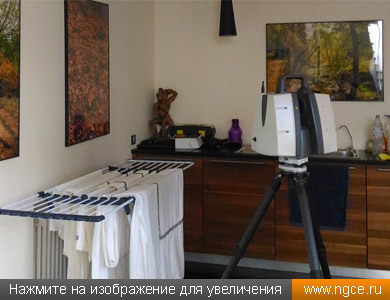

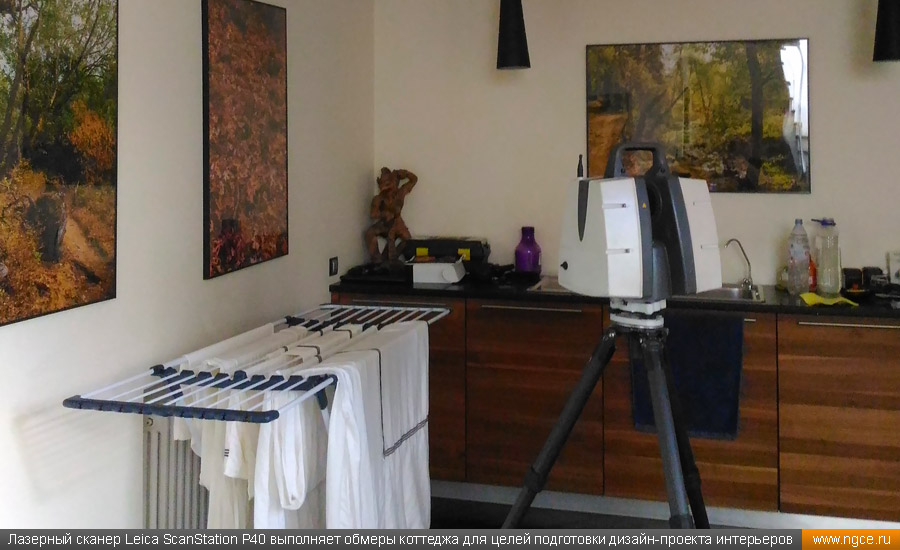

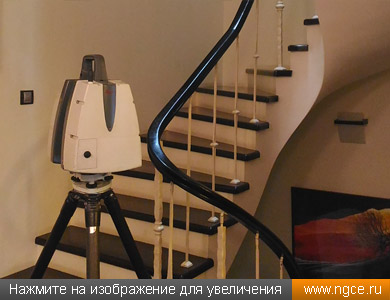

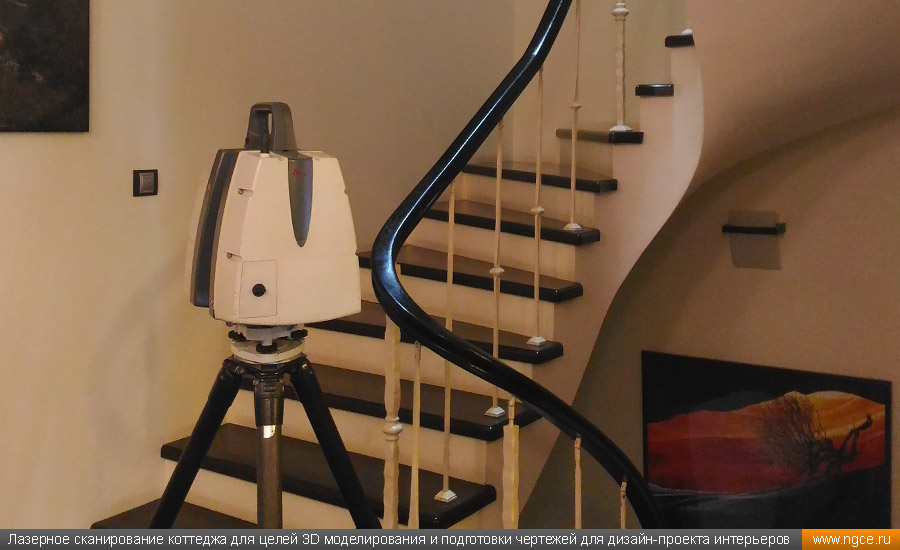

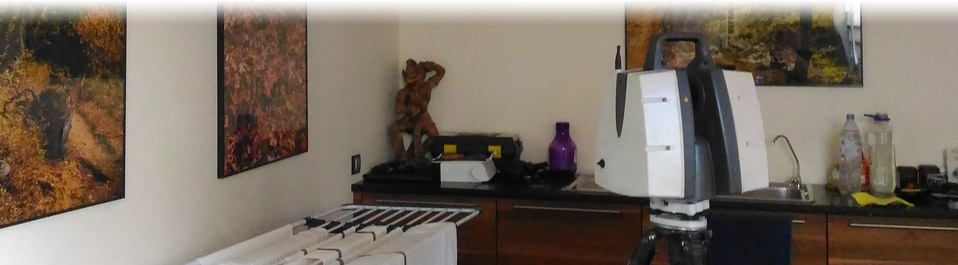

Специалисты инженерной компании «НГКИ» выполнили точные обмеры коттеджа в ближнем Подмосковье, произвели построение его точной обмерной 3D модели в Revit и подготовили комплект обмерных чертежей для целей подготовки проекта дизайна интерьеров. Обмерные работы были осуществлены нами по технологии 3D лазерного сканирования при помощи системы Leica ScanStation P40 по заказу дизайнерского бюро.

Проектирование интерьеров ведётся в трёхмерной среде, и поэтому результат нашей работы должен был быть представлен в виде точной трёхмерной модели интерьеров в формате Revit и комплекта чертежей: планы этажей и разрезы.

Полевой этап работ, на котором и были произведены обмеры коттеджа методом лазерного сканирования, занял всего несколько часов, сшивка и подготовка сканов были выполнены за один день, а на построение обмерной 3D модели коттеджа было затрачено около недели.

В итоге дизайнерам интерьеров были переданы сшитое облако точек, трёхмерная модель коттеджа в Revit и комплект обмерных чертежей в AutoCAD. Результат получился просто отличный, Заказчик остался очень доволен полученными итоговыми материалами и приступил к разработке дизайн-проекта интерьеров коттеджа.

Облака точек и твердотельная 3D модель в Revit

Ниже приведены изображения облаков точек лазерного сканирования (точечных 3D моделей), обмерной 3D модели коттеджа в Revit и обмерных чертежей.

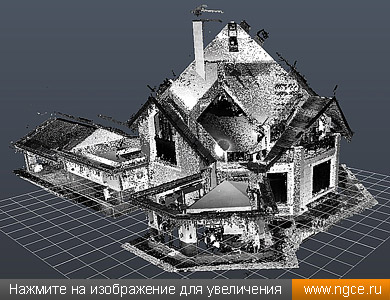

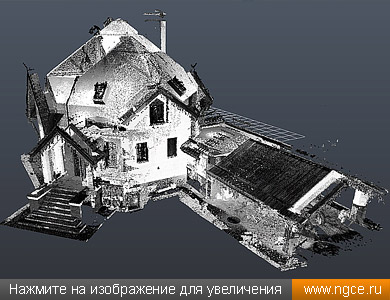

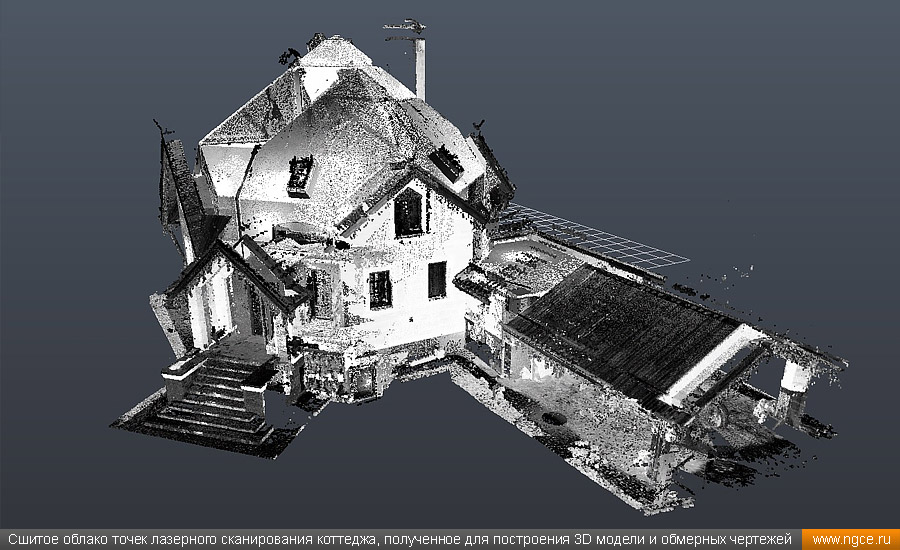

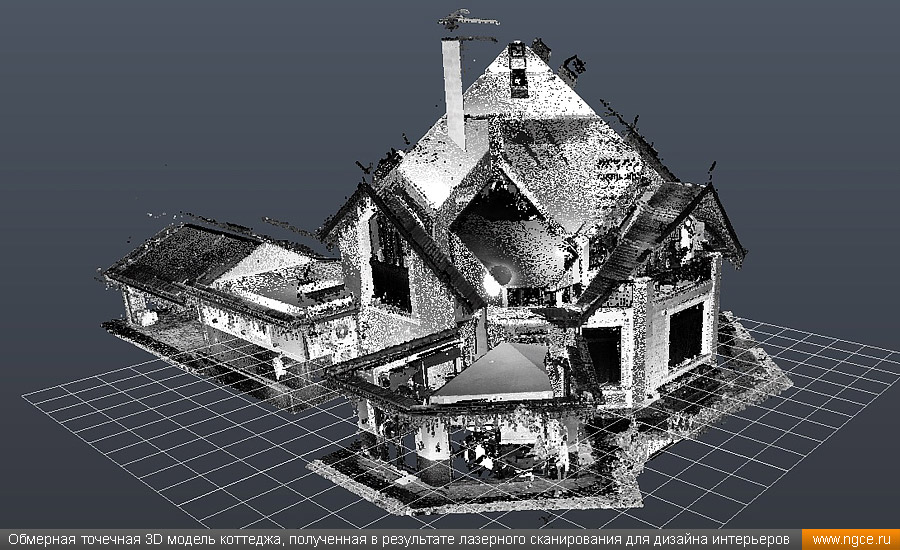

Точечная 3D модель коттеджа:

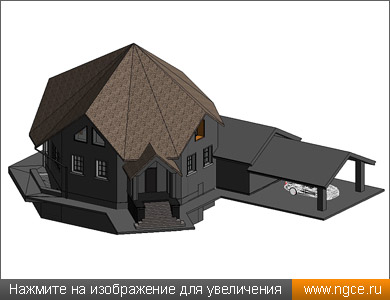

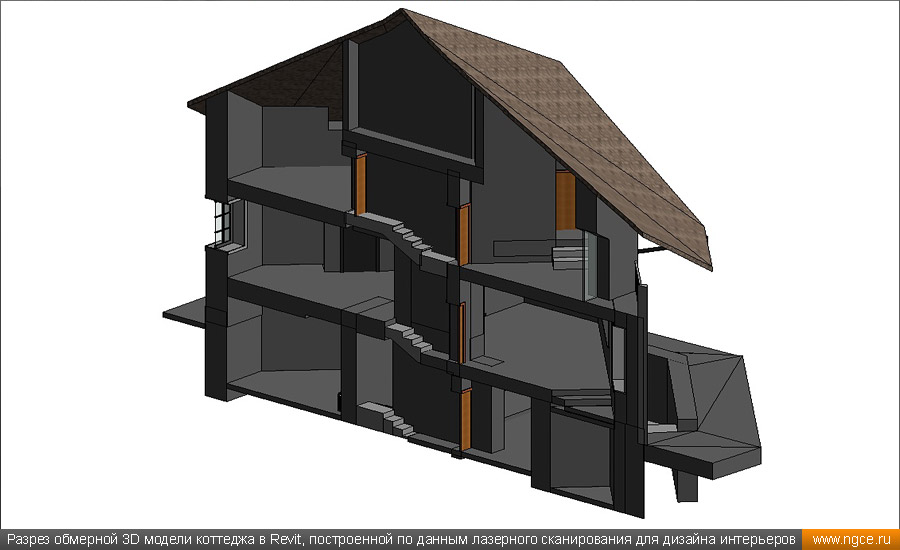

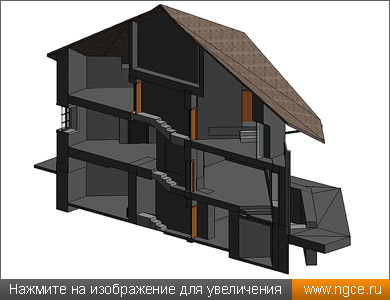

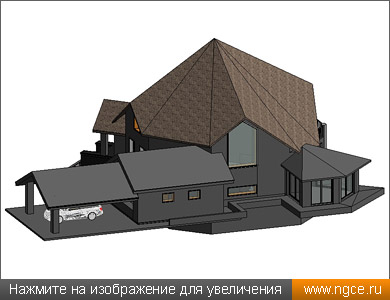

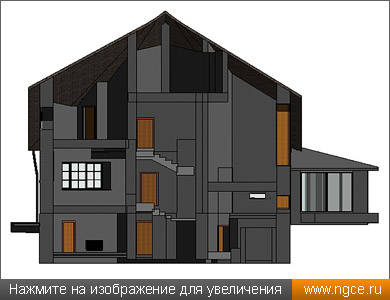

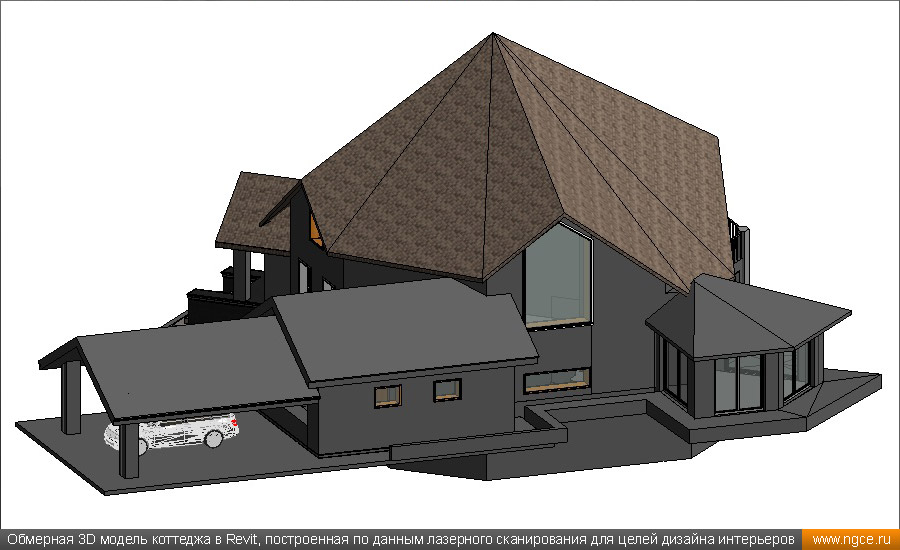

Обмерная 3D модель коттеджа в Revit:

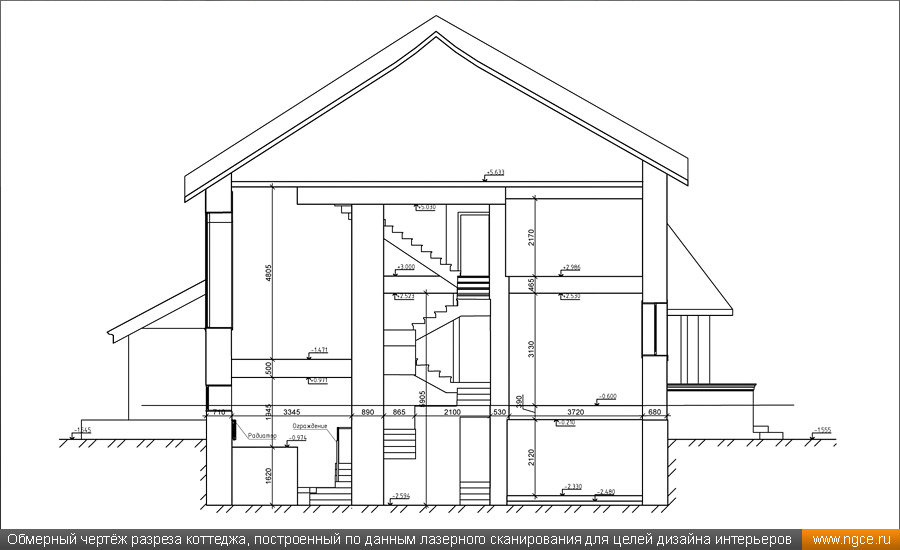

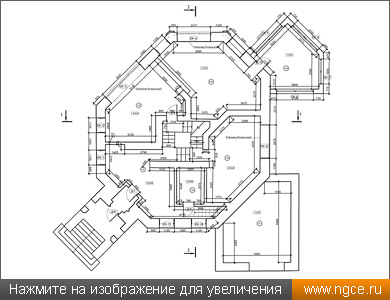

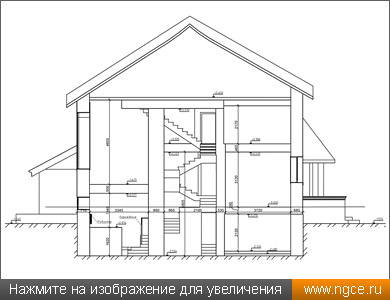

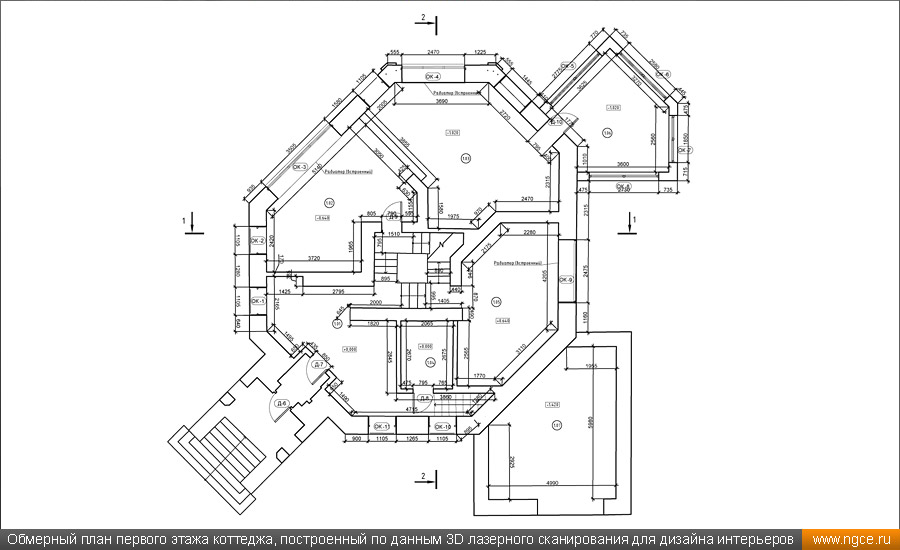

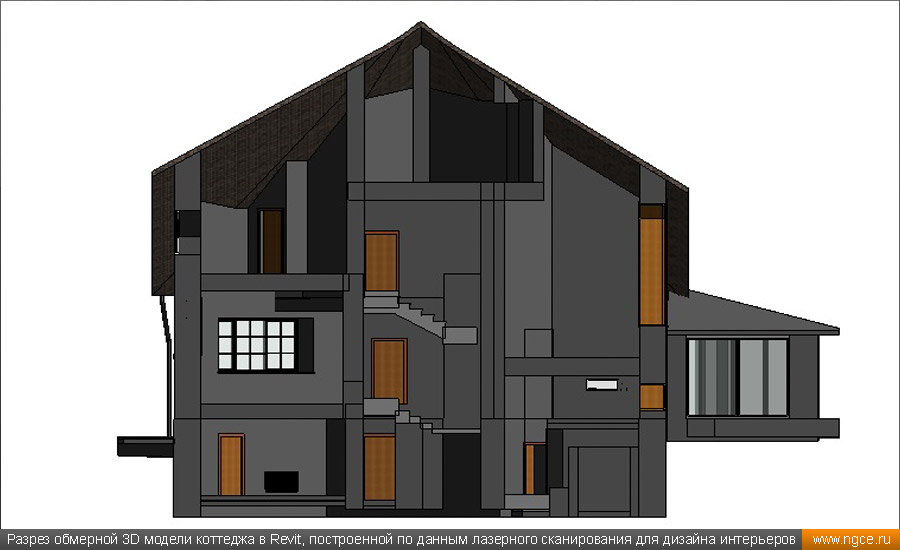

Обмерные чертежи коттеджа:

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ жилых и нежилых помещений и для целей дизайн-проектов внутреннего обустройства, и для проектирования лестниц, мебели, отдельных конструкций, отделки дверных и оконных проёмов, изготовления стеновых и потолочных панелей. В качестве отдельного направления деятельности нашей компании можно рассматривать также проведение обмеров маломерных объектов, таких как элементы декора зданий, деталей интерьеров, и съёмку разнообразных помещений для целей проектирования мебели, лестниц, перил, потолков или любых элементов внутренней отделки. Наши специалисты при проведении обмерных работ применяют метод лазерного сканирования, который позволяет быстро получить подробные и точные результаты измерений. На основе данных лазерного 3D сканирования можно выполнять подготовку традиционных плоских чертежей и строить точные твердотельные, полигональные, каркасные трёхмерные модели объектов или их отдельных частей. Более подробное описание всех видов осуществляемых нами работ в этих сегментах рынка вы можете найти на следующих страницах раздела «Услуги» сайта нашей компании:
