3D обмеры здания ресторана «Колизей» в Ульяновске методом лазерного сканирования для целей реконструкции и редизайна интерьеров

3D обмеры здания ресторана в Ульяновске для реконструкции и редизайна

08.12.2020 г.

Специалисты инженерной компании «НГКИ» выполнили точные 3D обмеры здания ресторана «Колизей» в Ульяновске методом лазерного сканирования для целей его ремонта, реконструкции и дизайна интерьеров. По данным обмерных работ была построена его точная 3D модель.

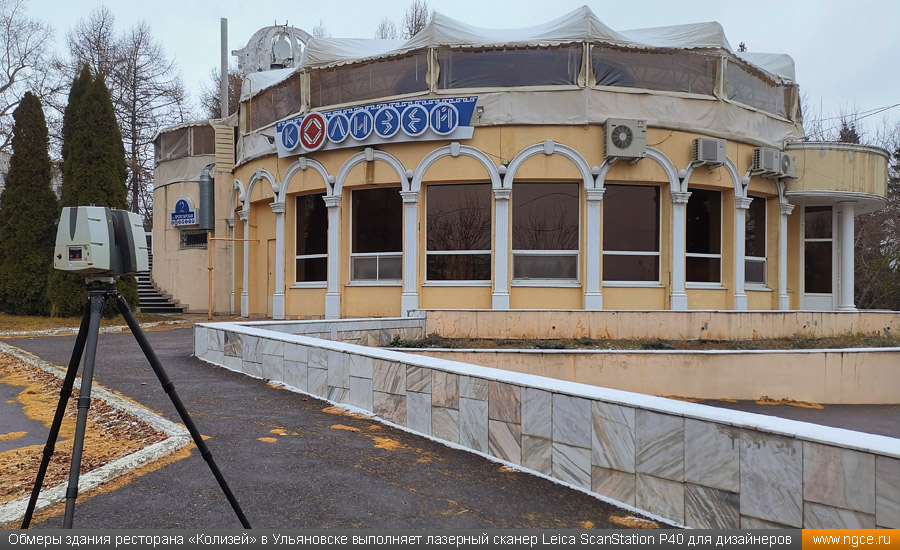

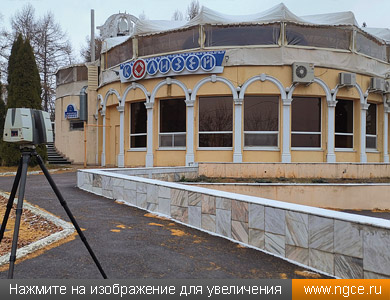

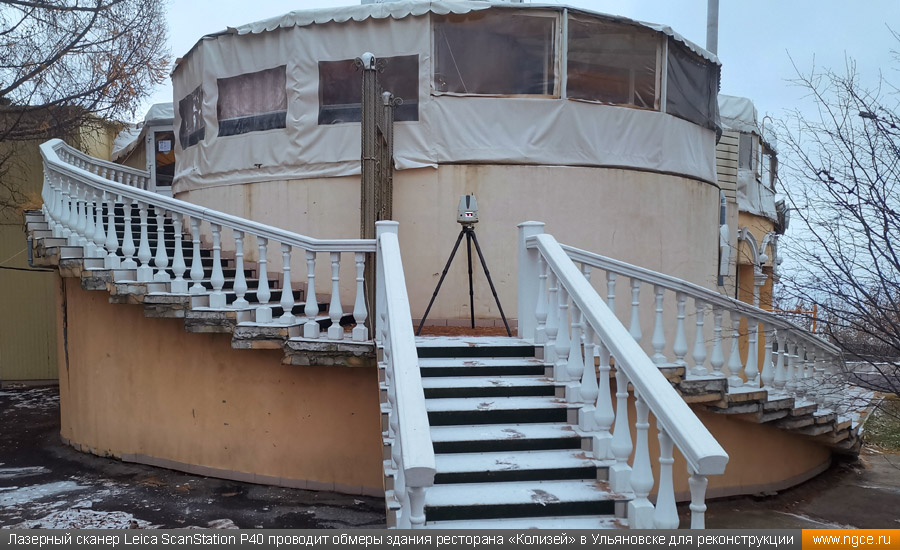

Лазерный сканер Leica ScanStation P40 проводит обмеры здания ресторана «Колизей» в Ульяновске для реконструкции Обмеры здания ресторана «Колизей» в Ульяновске выполняет лазерный сканер Leica ScanStation P40 для реконструкции и дизайн-проекта интерьеров

Коротко о ресторане «Колизей» в Ульяновске и необходимости обмерных работ

Ресторан «Колизей» расположен на набережной, в центре исторической части города Ульяновска. Интерьер первого этажа ресторана был выполнен в итальянском стиле, а зал вмещал до 60 гостей. Второй же этаж представлял собой просторную летнюю веранду с шикарным видом на реку Волгу и парк. На веранде могли одновременно разместиться до 100 человек.

Не смотря на то, что здание ресторана, построенное ещё в далёкие советские времена, несколько лет находилось в явно запущенном состоянии, требуя капитального ремонта, заведение продолжало работать вплоть до середины 2020 года, когда у него сменился собственник, и ресторан закрылся на ремонт и реконструкцию. Новые хозяева этого здания обратились к архитекторам-дизайнерам, а те, в свою очередь, уже в нашу компанию с просьбой произвести обмерные работы методом лазерного сканирования и построить точную 3D модель здания ресторана в ArchiCAD.

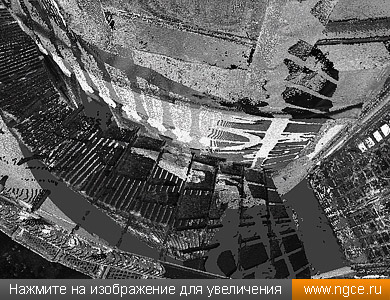

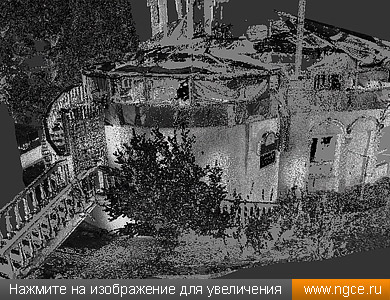

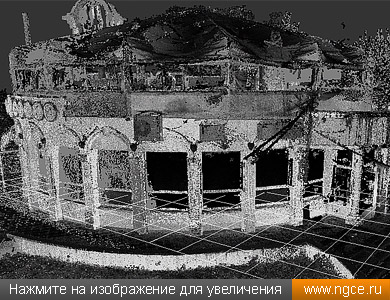

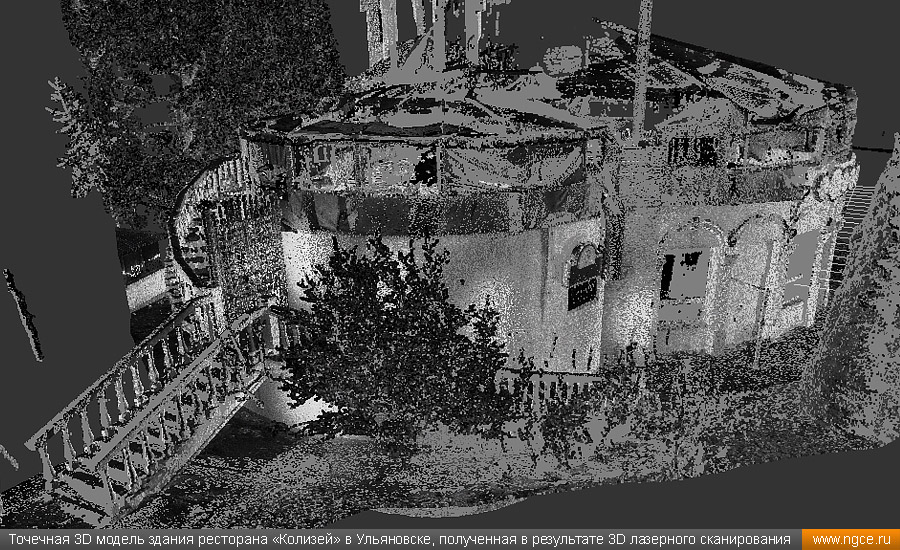

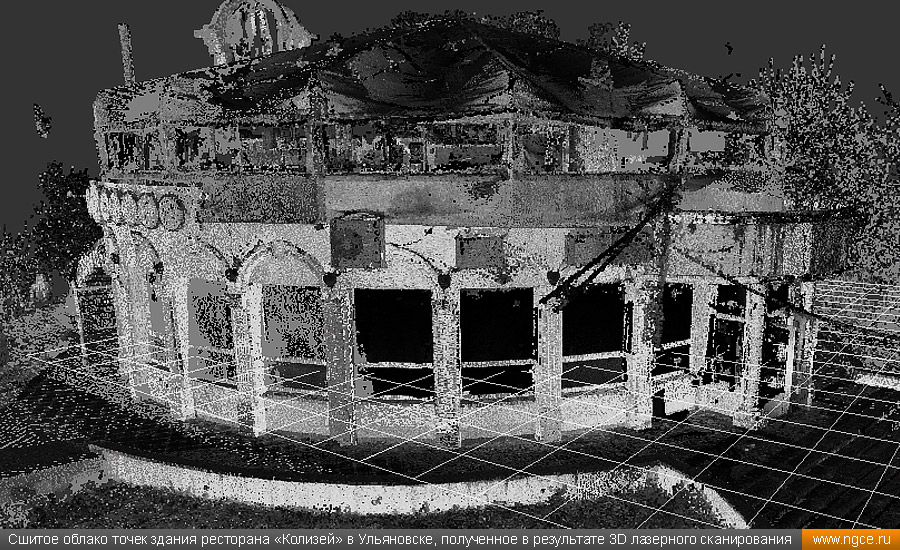

Сшитое облако точек здания ресторана «Колизей» в Ульяновске, полученное в результате 3D лазерного сканирования Точечная 3D модель здания ресторана «Колизей» в Ульяновске, полученная в результате 3D лазерного сканирования

Лазерное сканирование и 3D моделирование здания ресторана «Колизей» в Ульяновске

Поскольку запрос от дизайнеров нам поступил на обмерную 3D модель здания ресторана в ArchiCAD (формат PLN), то проводить лазерное сканирование пришлось в цвете, при съёмке включив фотокамеры лазерного сканера, хотя внутри помещений ресторана было, в основном, темно. Это обстоятельство весьма существенно увеличило время обмеров здания. Обмерные работы были выполнены нами при помощи сканирующей системы Leica ScanStation P40. Также нужно отметить, что наружная лестница, расположенная на фасаде здания, была перекрыта металлическими воротами, что не позволило нам отсканировать её достаточно подробно.

Облака точек лазерного сканирования на камеральной стадии работ сшивались в формате E57. В целом же здание ресторана было небольшое и не очень сложное, поэтому 3D моделирование не заняло у наших специалистов много времени. Довольно сильно повозиться нам пришлось только с той самой лестницей на фасаде здания из-за больших теней в облаке точек, вызванных невозможностью её детального сканирования.

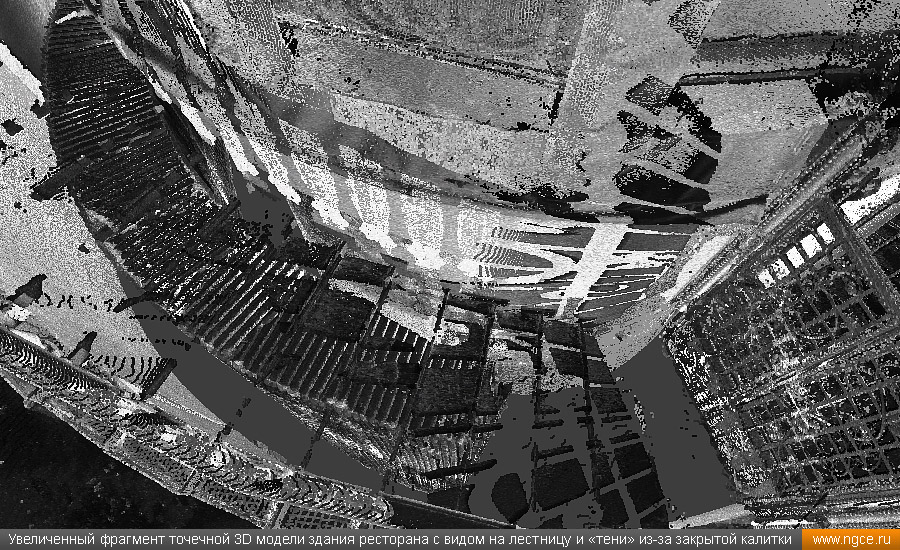

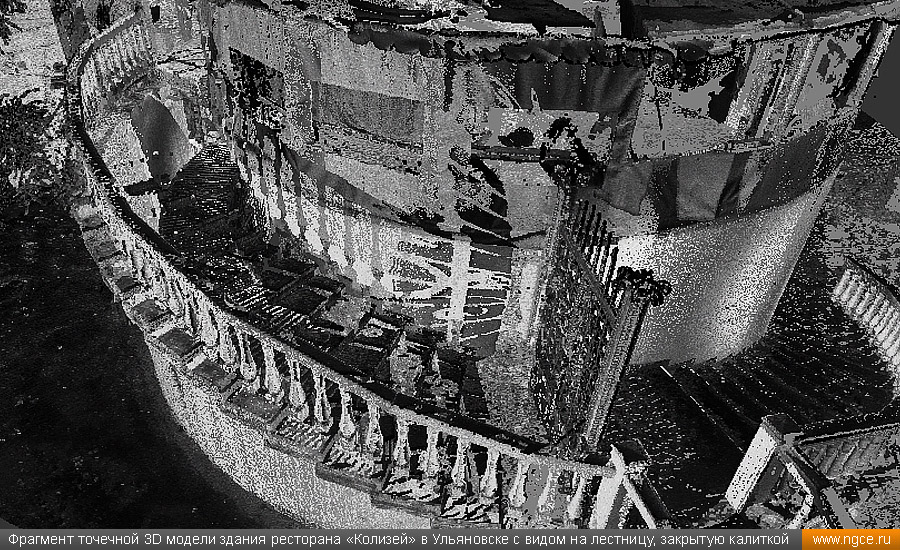

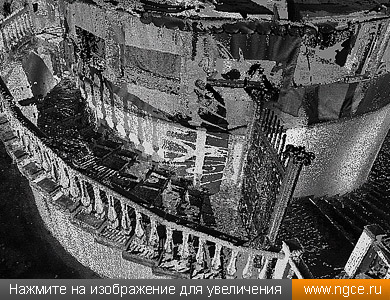

Фрагмент точечной 3D модели здания ресторана «Колизей» в Ульяновске с видом на лестницу, закрытую калиткой Увеличенный фрагмент точечной 3D модели здания ресторана с видом на лестницу и «тени» из-за закрытой калитки

По данным обмерных работ нами была построена точная 3D модель здания ресторана «Колизей» в ArchiCAD, которая и была передана Заказчику. Дизайнеры-архитекторы остались очень довольны полученными итоговыми материалами и приступили к разработке проектов ремонта, реконструкции и оформления интерьеров ресторана.

Обмерная 3D модель здания в ArchiCAD, созданная по данным лазерного сканирования

Ниже представлены скриншоты обмерной 3D модели здания ресторана «Колизей» в ArchiCAD, которая была построена нашими специалистами по данным обмерных работ для целей ремонта, реконструкции здания и подготовки дизайн-проекта оформления интерьеров.

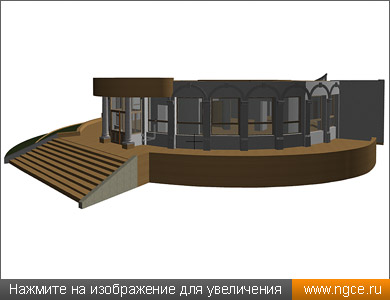

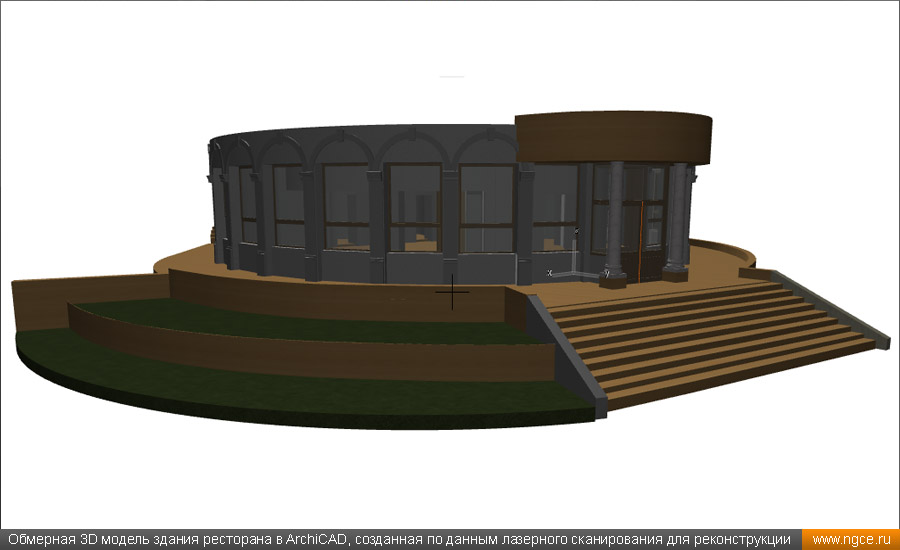

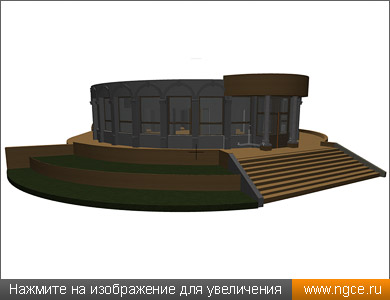

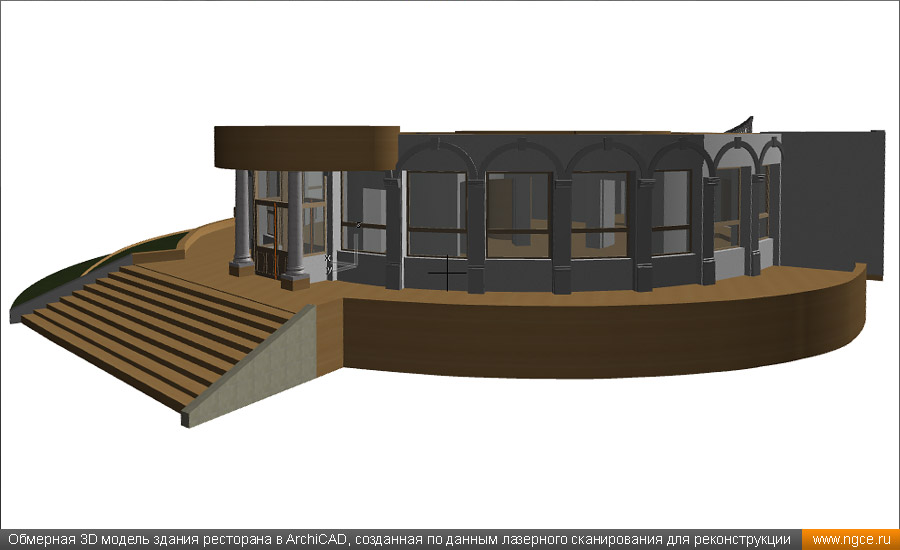

Обмерная 3D модель здания ресторана в ArchiCAD, созданная по данным лазерного сканирования для реконструкции и дизайна интерьеров Обмерная 3D модель здания ресторана в ArchiCAD, созданная по данным лазерного сканирования для ремонта, реконструкции и дизайна интерьеров

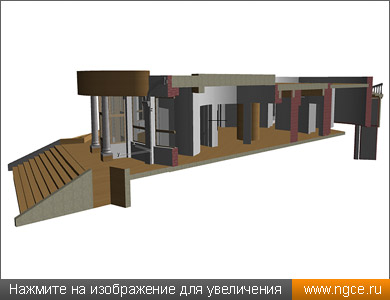

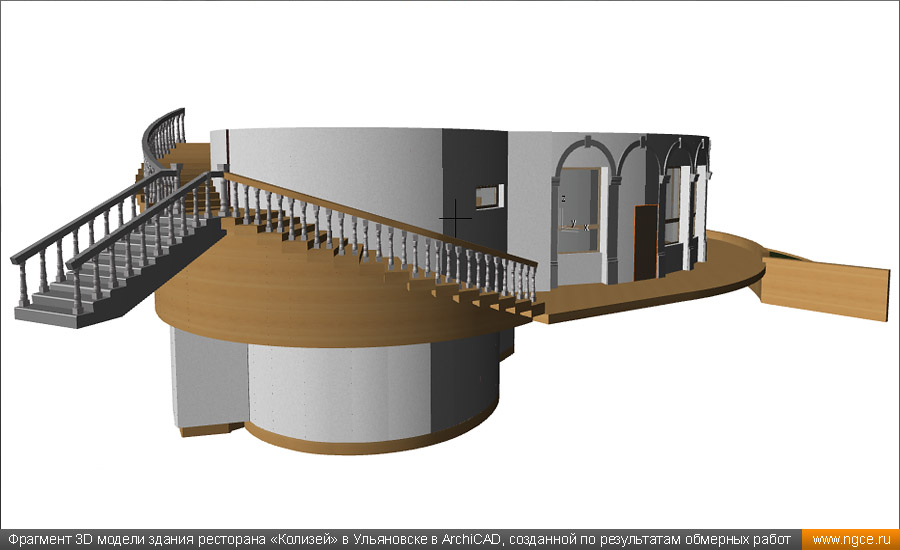

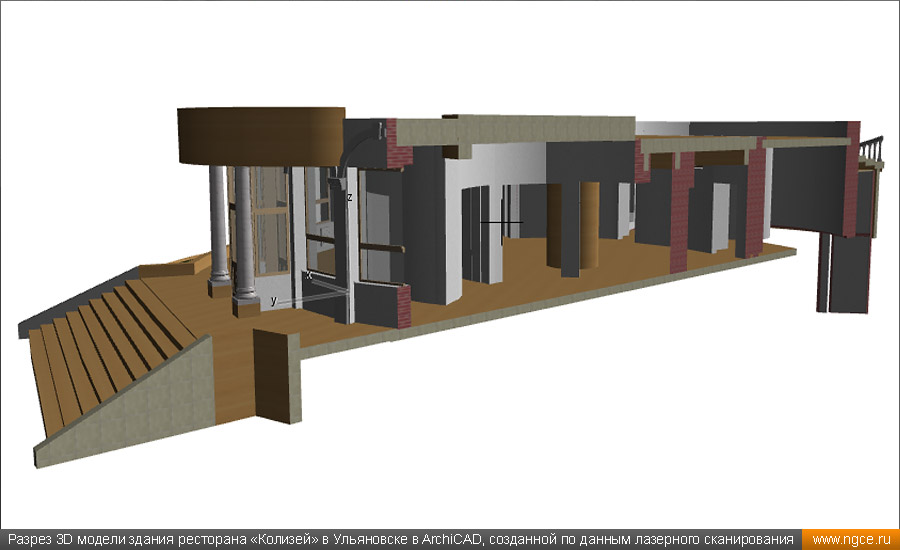

Разрез 3D модели здания ресторана «Колизей» в Ульяновске в ArchiCAD, созданной по данным лазерного сканирования Фрагмент 3D модели здания ресторана «Колизей» в Ульяновске в ArchiCAD, созданной по результатам обмерных работ

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ жилых и нежилых помещений и для целей дизайн-проектов внутреннего обустройства, и для проектирования лестниц, мебели, отдельных конструкций, отделки дверных и оконных проёмов, изготовления стеновых и потолочных панелей. В качестве отдельного направления деятельности нашей компании можно рассматривать также проведение обмеров маломерных объектов, таких как элементы декора зданий, деталей интерьеров, и съёмку разнообразных помещений для целей проектирования мебели, лестниц, перил, потолков или любых элементов внутренней отделки. Наши специалисты при проведении обмерных работ применяют метод лазерного сканирования, который позволяет быстро получить подробные и точные результаты измерений. На основе данных лазерного 3D сканирования можно выполнять подготовку традиционных плоских чертежей и строить точные твердотельные, полигональные, каркасные трёхмерные модели объектов или их отдельных частей. Более подробное описание всех видов осуществляемых нами работ в этих сегментах рынка вы можете найти на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Построение точных 3D моделей зданий и сооружений по данным лазерного сканирования»;
— «Высокоточные обмеры элементов декора зданий, деталей интерьеров и мебели методом 3D сканирования».
