Лазерное сканирование цеха ЦБК для целей проекта замены оборудования

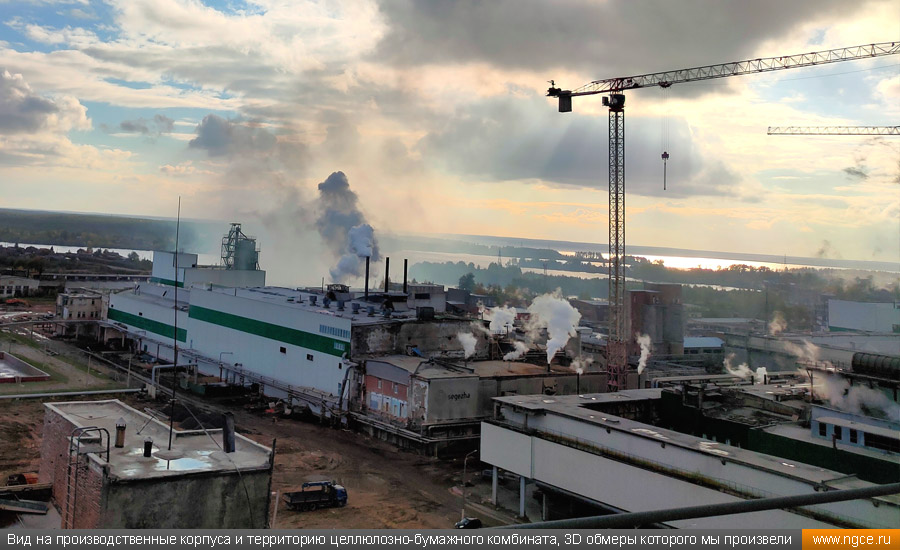

Инженерное предприятие «НГКИ» выполнило проект по обмерным работам цеха целлюлозно-бумажного комбината в Республике Карелия для целей подготовки проекта замены технологического оборудования и прокладки новых коммуникаций к устанавливаемому оборудованию. Обмерные работы были осуществлены нами методом лазерного сканирования трёхмерной системой Leica ScanStation P40 в условиях действующего производства.

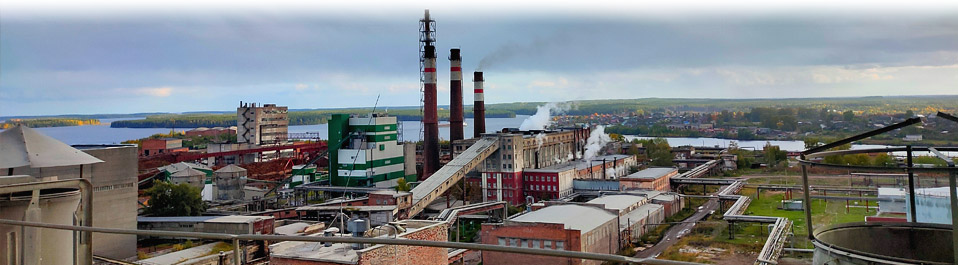

Компания, занимающаяся проектами переоборудования целлюлозно-бумажных комбинатов, поставила нам задачу – произвести 3D лазерное сканирование цеха ЦБК в Республике Карелия для целей подготовки проекта замены старого оборудования в цеху на новое и прокладки новых инженерных коммуникаций к устанавливаемому оборудованию.

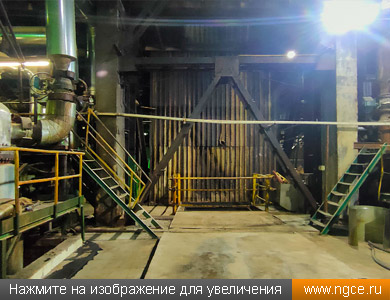

Обмеры цеха в условиях действующего производства для модернизации оборудования

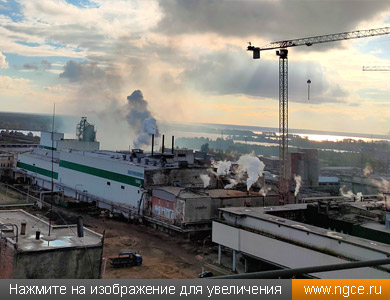

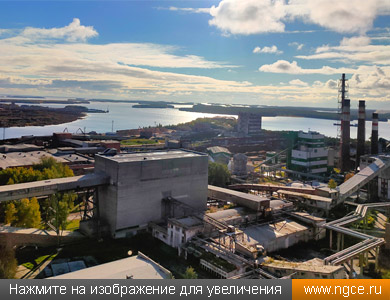

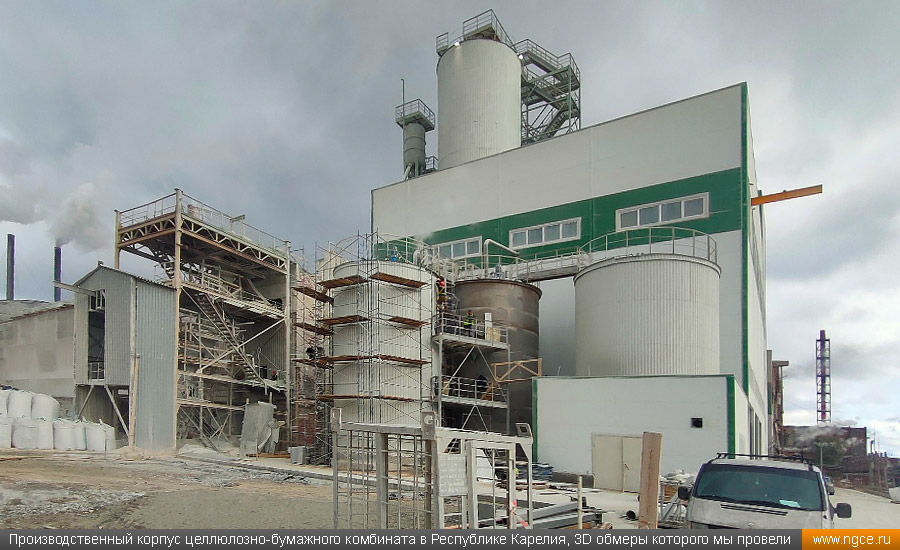

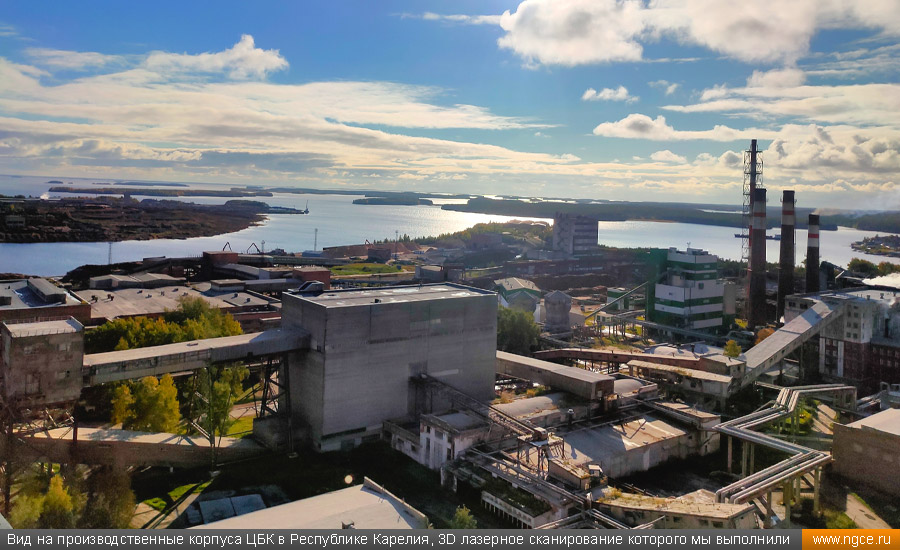

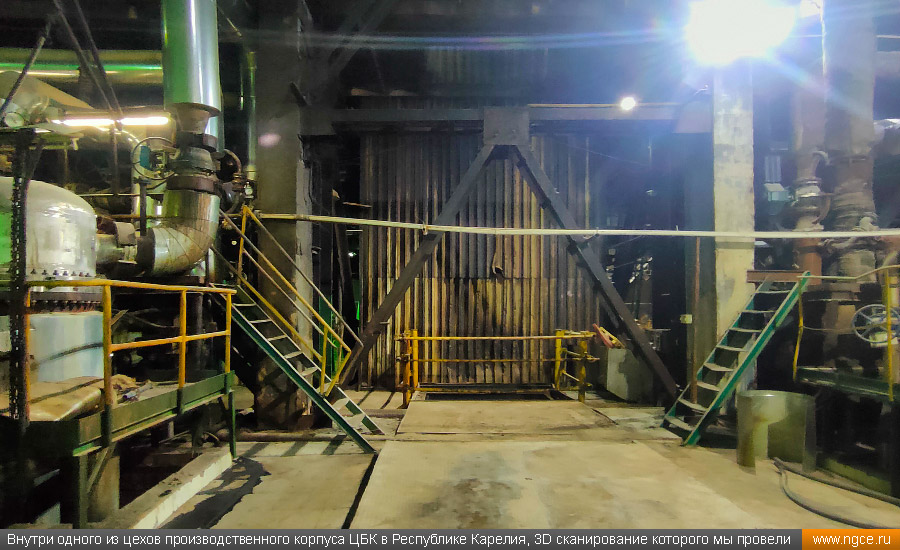

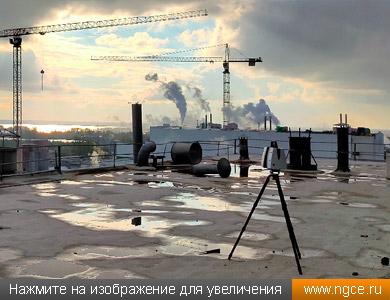

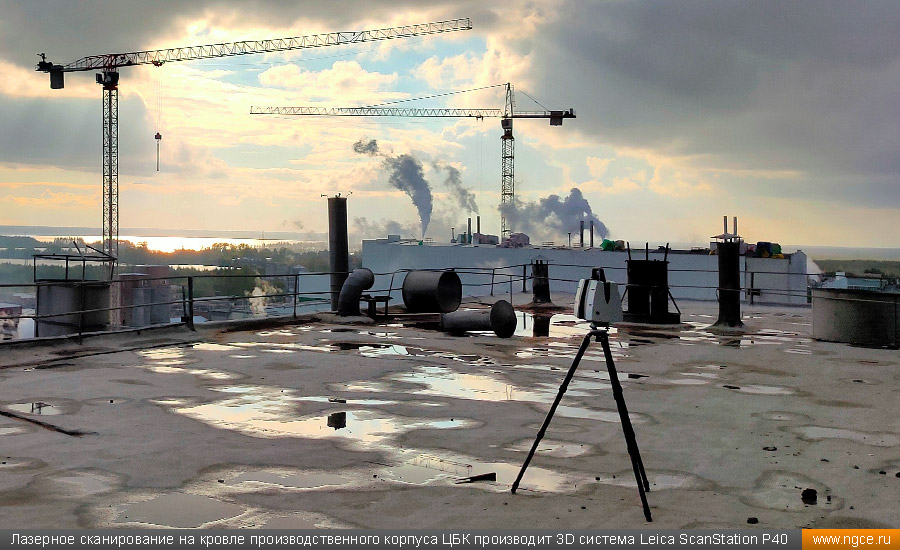

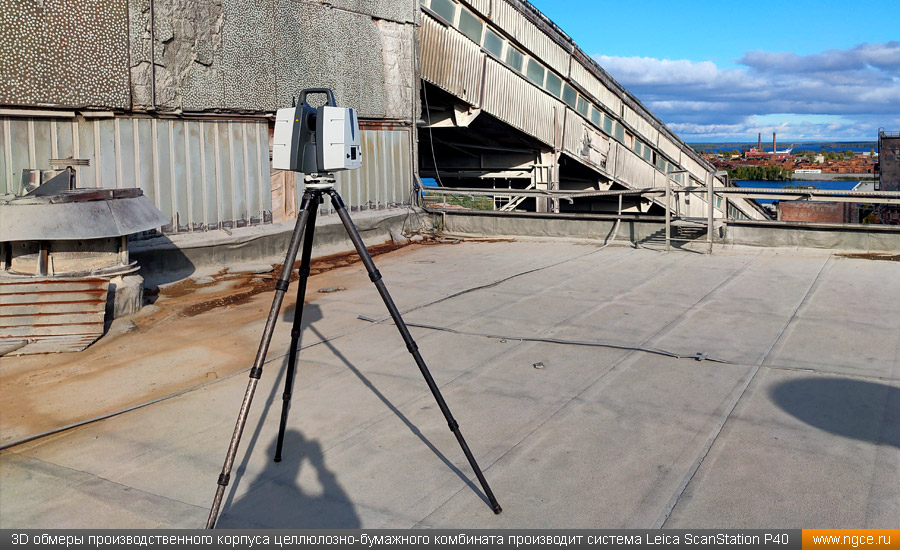

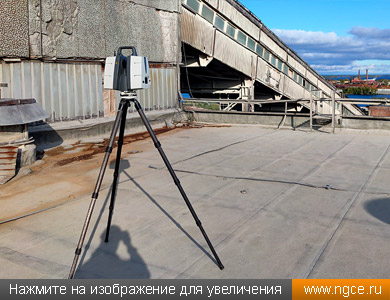

Нашей задачей было отсканировать цех целлюлозно-бумажного комбината снаружи и внутри, а также территорию, прилегающую к этому цеху, со всеми инженерными коммуникациями. Высота установки, подлежащей замене на новую и гораздо более современную, составляла 60 метров. Общее время, затраченное нашими специалистами на обмеры цеха ЦБК и прилегающей к нему территории с коммуникациями, составило 6 дней. Обмеры осуществлялись суммарно с 310 станций лазерного сканирования, а на камеральном этапе работ все сканы, полученные с каждой станции, были сшиты в единое облако точек. Именно сшитая точечная исполнительная 3D модель цеха и прилегающей территории была в результате передана представителям Заказчика.

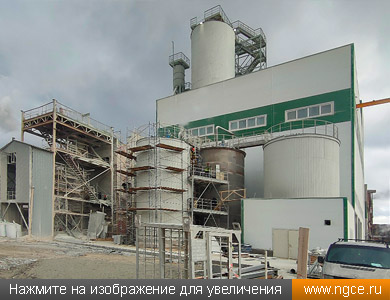

Дополнительно Заказчик попросил выполнить обмеры площадки с резервуарами, целью этой съёмки была подготовка проекта реконструкции или замены этих резервуаров. На данном этапе лазерное сканирование было осуществлено с 30 станций и заняло 1 рабочий день.

Заказчик остался очень доволен полученными результатами работ и оперативностью их выполнения, а специалисты Заказчика практически в режиме онлайн вычистили из сшитого облака точек лазерного сканирования цеха ЦБК старую заменяемую технологическую установку и вписали в него 3D модель новой поставляемой установки. Таким образом, со стороны Заказчика проект был также выполнен в крайне сжатые сроки.

Точечные обмерные 3D модели, полученные по данным лазерного сканирования

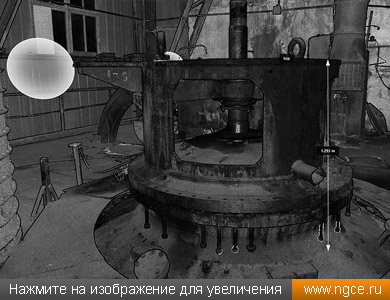

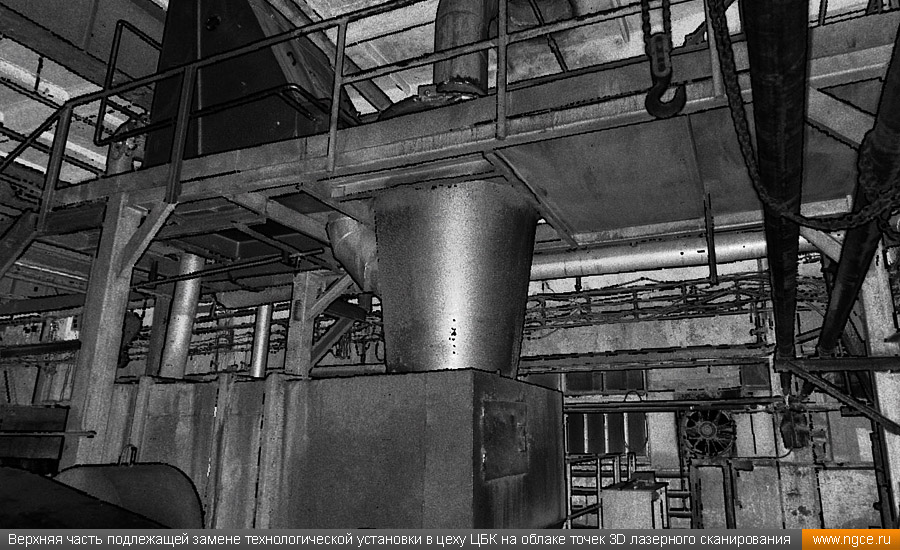

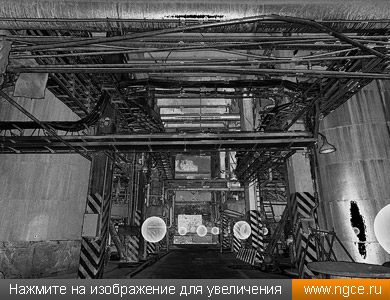

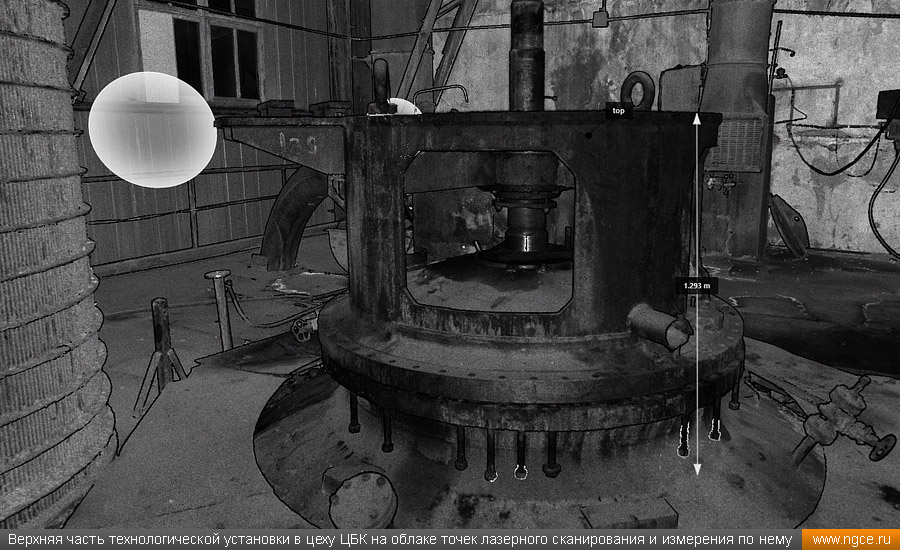

Ниже вы можете посмотреть примеры итоговых обмерных точечных 3D моделей цеха и прилегающей территории ЦБК, полученных по данным трёхмерного лазерного сканирования, а также облако точек цеха с вписанной в него моделью новой поставляемой установки.

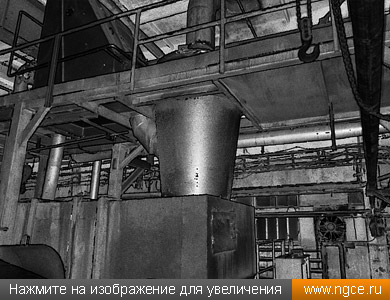

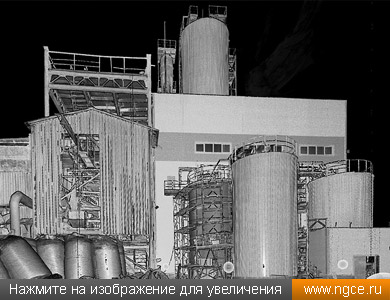

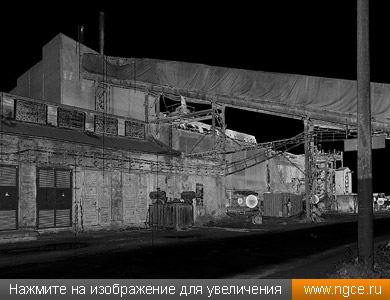

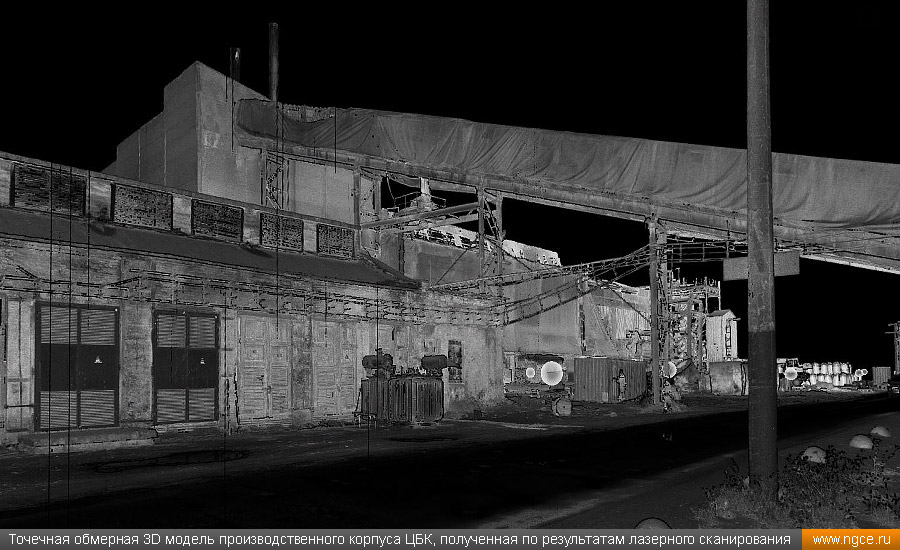

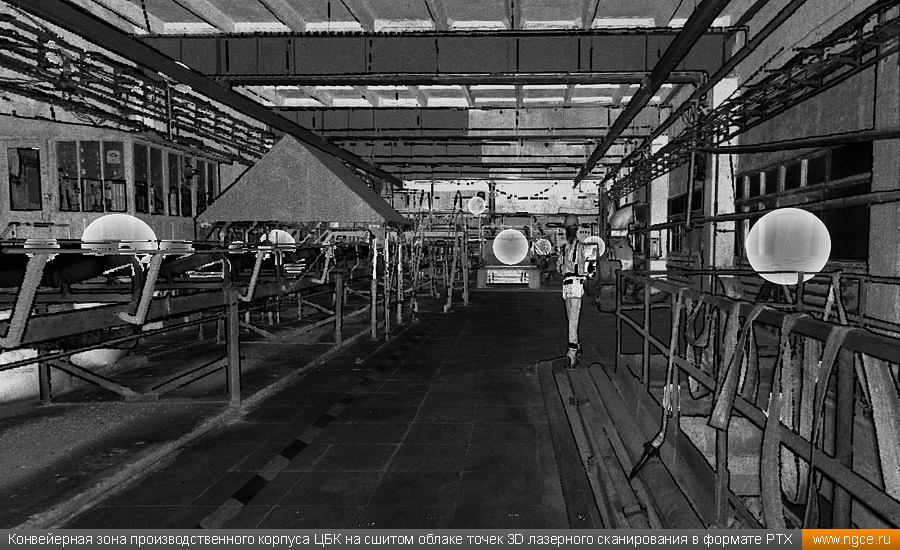

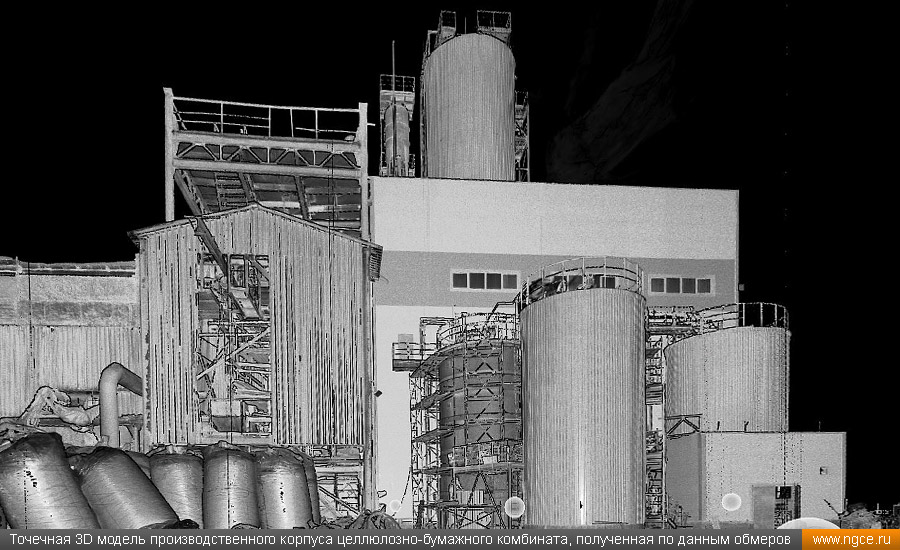

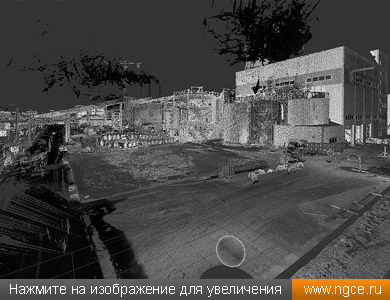

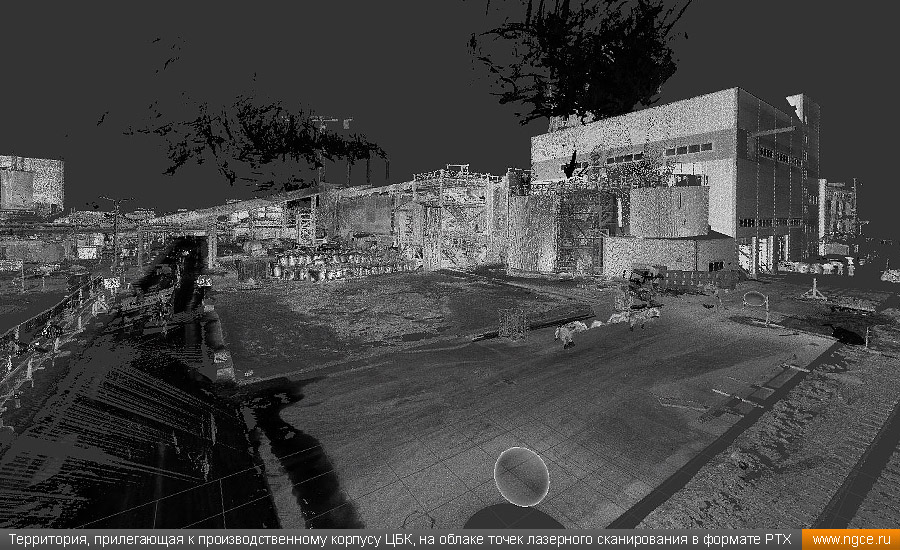

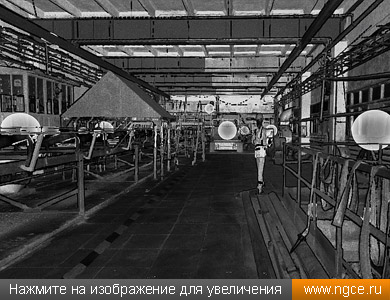

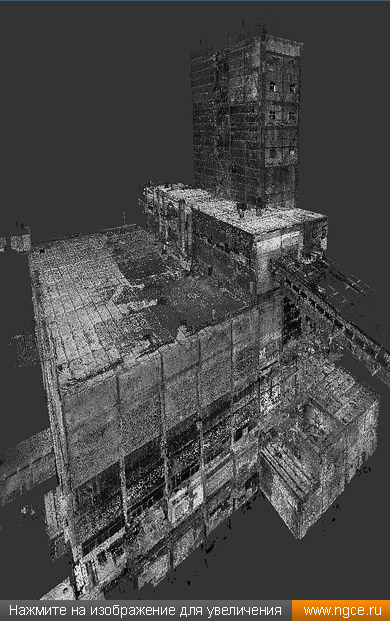

Точечные обмерные 3D модели цеха целлюлозно-бумажного комбината в Республике Карелия с подлежащим замене оборудованием, 3D модели фасадов производственного корпуса ЦБК и прилегающей территории с инженерными коммуникациями:

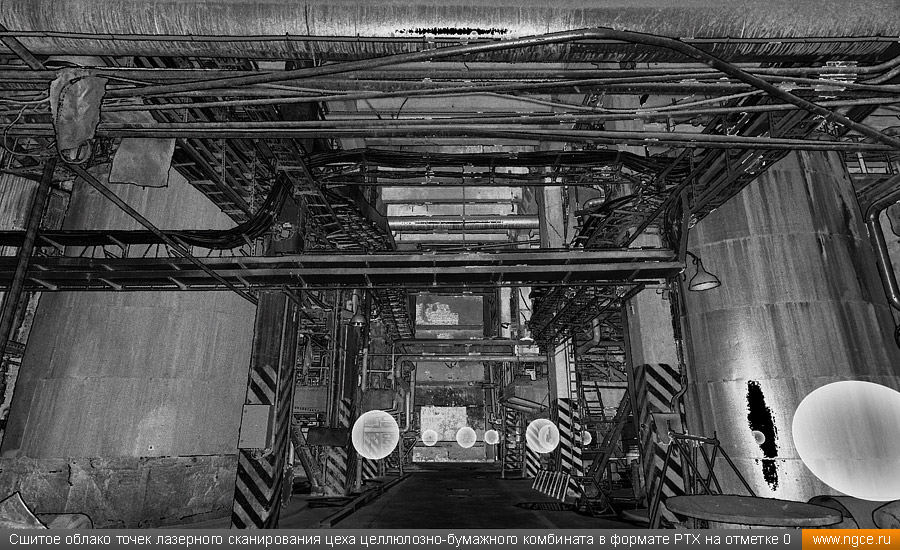

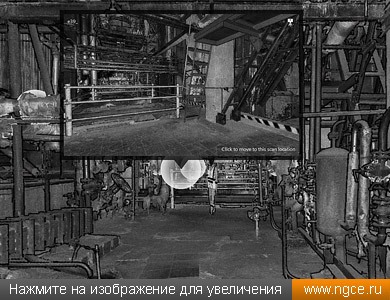

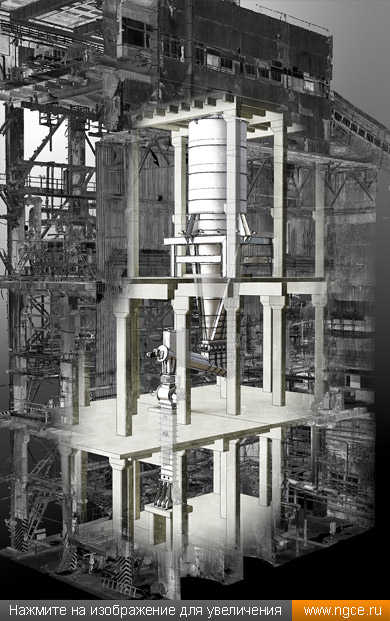

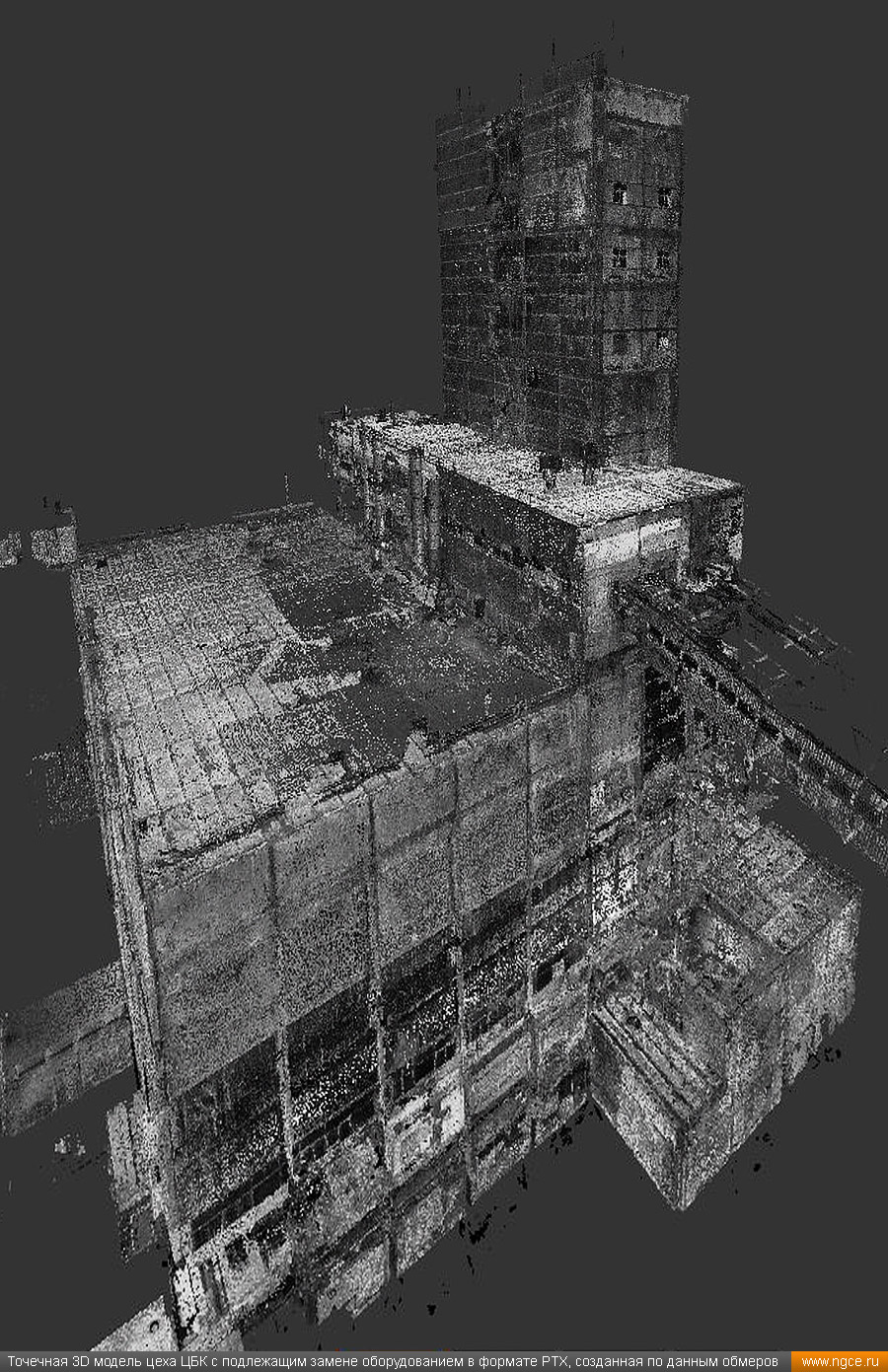

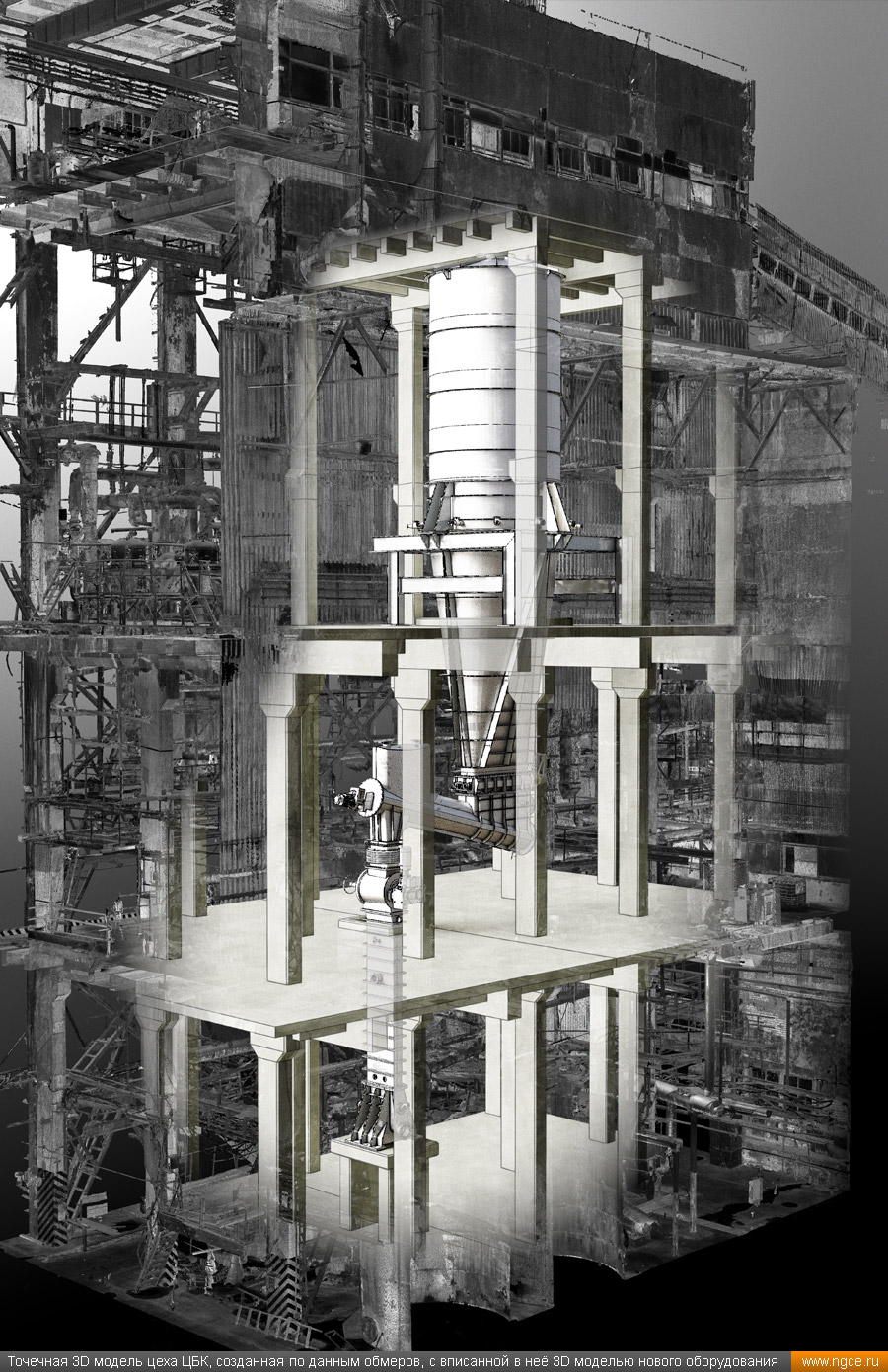

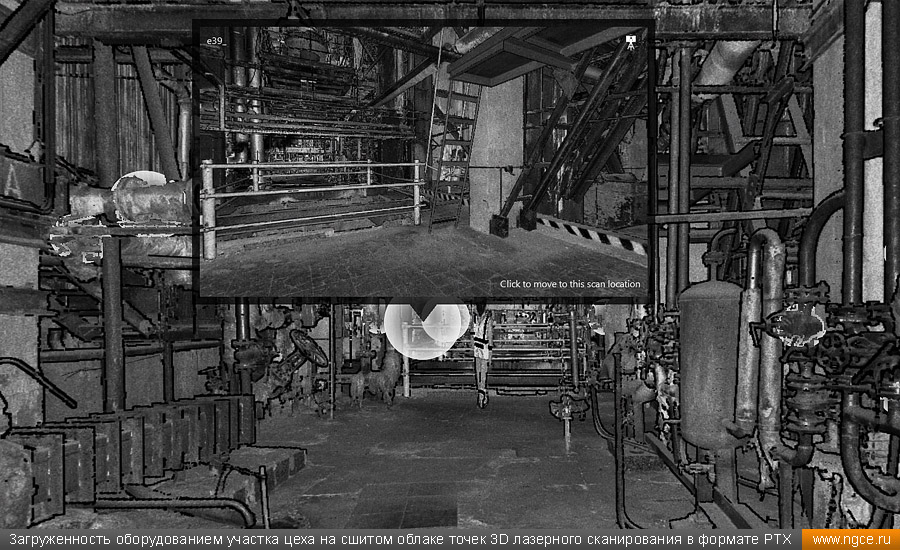

Точечная обмерная 3D модель цеха ЦБК с подлежащим замене оборудованием (формат PTX) и точечная 3D модель цеха ЦБК с вписанной в неё 3D моделью нового оборудования:

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается проведением обмерных работ на различных объектах промышленности, энергетики, транспорта и транспортной инфраструктуры. Наши специалисты при производстве обмерных работ применяют технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений. Результатом съёмки является облако точек, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. На основе данных лазерного сканирования можно как выполнять подготовку комплектов традиционных плоских обмерных чертежей, так и строить точные исполнительные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующих страницах раздела «Услуги» нашего сайта:

— «Обмерные работы и инженерные изыскания на объектах промышленности, энергетики, инфраструктуры».
