3D сканирование и моделирование деталей муфты для реверс-инжиниринга

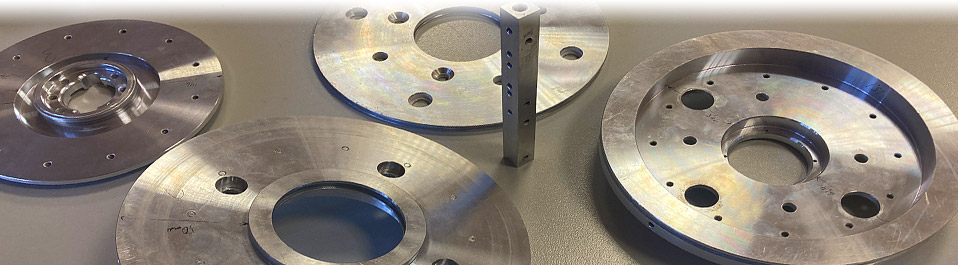

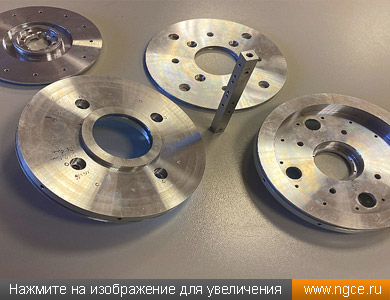

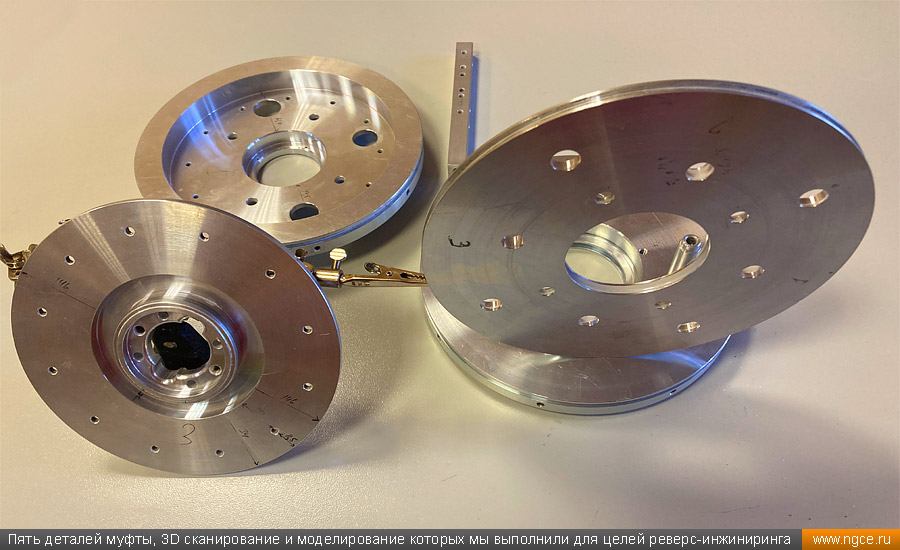

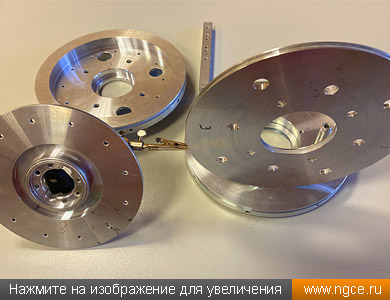

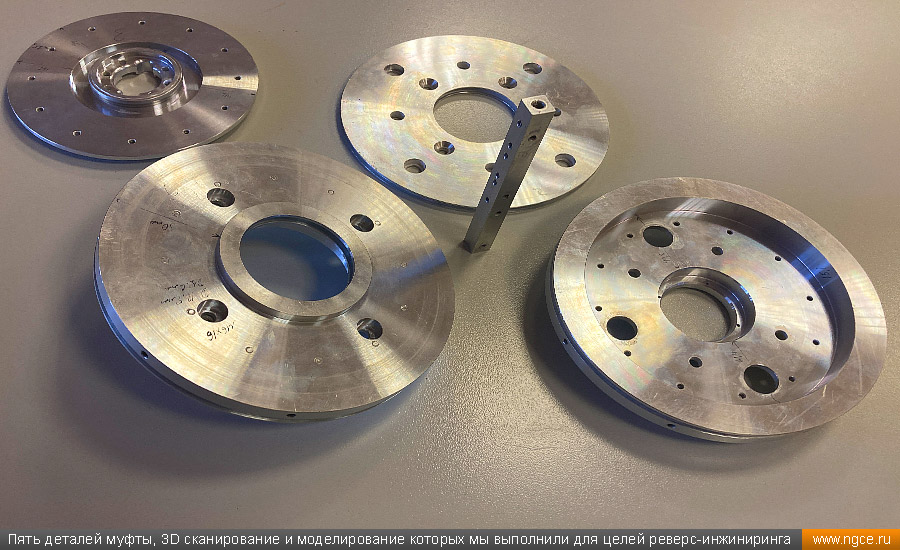

Специалисты инженерной компании «НГКИ» оперативно выполнили проект по 3D сканированию и построению точных обмерных трёхмерных моделей пяти деталей муфты для компании, занимающейся проектированием оборудования для контроля параметров работы аппаратуры и механизмов. Обмерные работы были проведены нашим портативным ручным высокоточным 3D сканером Artec Space Spider, позволяющим производить измерения с метрологической точностью (до 0,05 мм), что наилучшим образом подходит для применения в целях реверс-инжиниринга (обратного инжиниринга).

Стоит отдельно отметить, что 3D сканирование и моделирование деталей муфты были выполнены нами для целей их производства методом реверс-инжиниринга.

Специфика конкретно этой работы заключалась в сложности формирования облака точек 3D сканирования больших плоских деталей малой толщины. При переходе процесса 3D сканирования через тонкую грань теряется связь между облаками точек сканирования основных поверхностей. На именно таких деталях особенно хорошо видны ограничения технологии в общем и ограничения конкретных моделей 3D сканеров, в частности.

Для 3D сканирования таких деталей требуется большой опыт специалиста, осуществляющего обмеры и обработку облаков точек 3D сканирования, а также выполняющего построение высокоточной обмерной 3D модели.

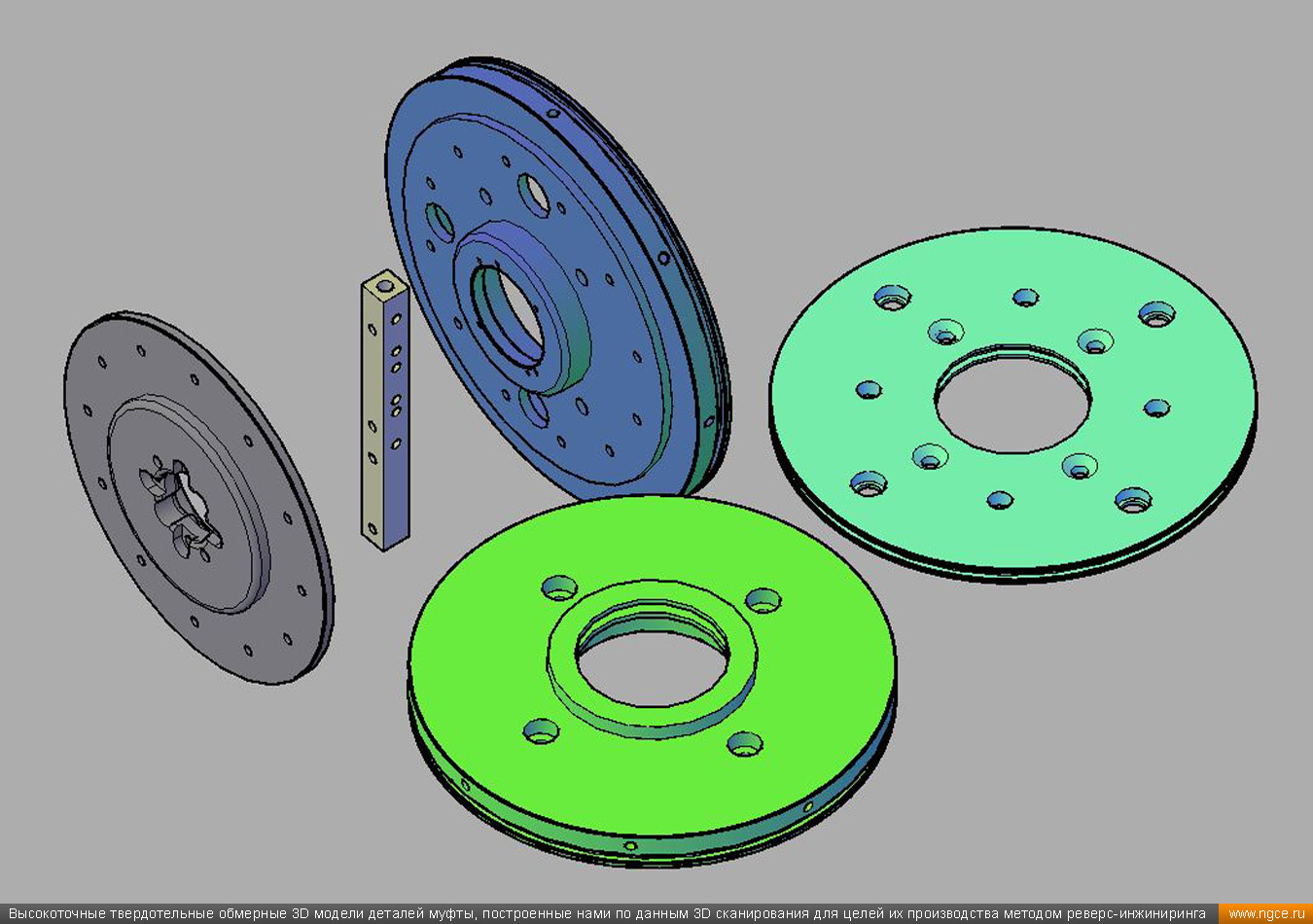

Твердотельные 3D модели деталей, построенные для целей реверс-инжиниринг

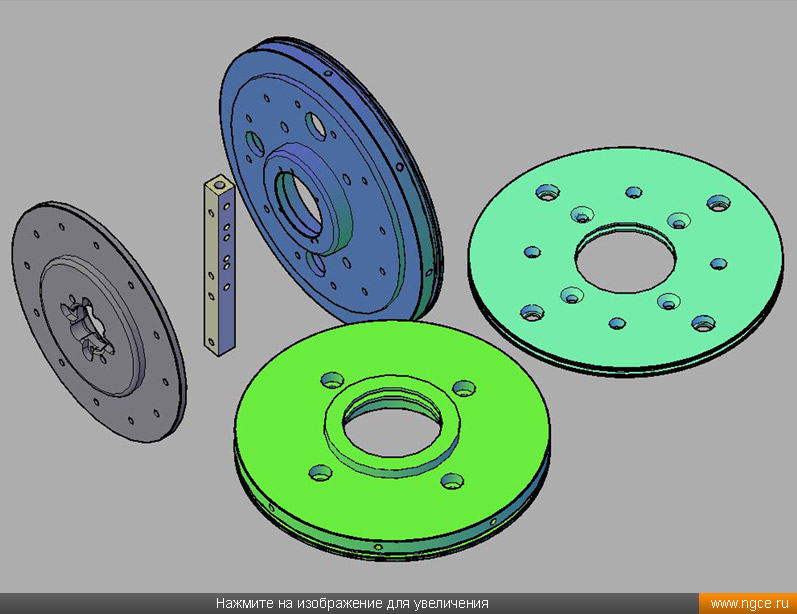

Примеры твердотельных 3D моделей деталей муфты, построенных нами по данным 3D сканирования, вы можете посмотреть ниже.

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
